-92-

Система фильтрации воздуха



Внимание! Производите чистку внутренней полости корпуса воздушного фильтра и промывку
фильтроэлемента каждые 100часов. Сократите этот промежуток, если мотовездеход эксплуатируется в
грязи или в условиях повышенной влажности. Излишне загрязнённый или неправильно установленный
фильтроэлемент сократит жизнь двигателя Вашего транспортного средства.

Воздушный фильтр.
Обязательно меняйте фильтр с периодичностью указанной в графике
периодического технического обслуживания.
Доступ к воздушному фильтру возможен через нишу левого, заднего колеса.

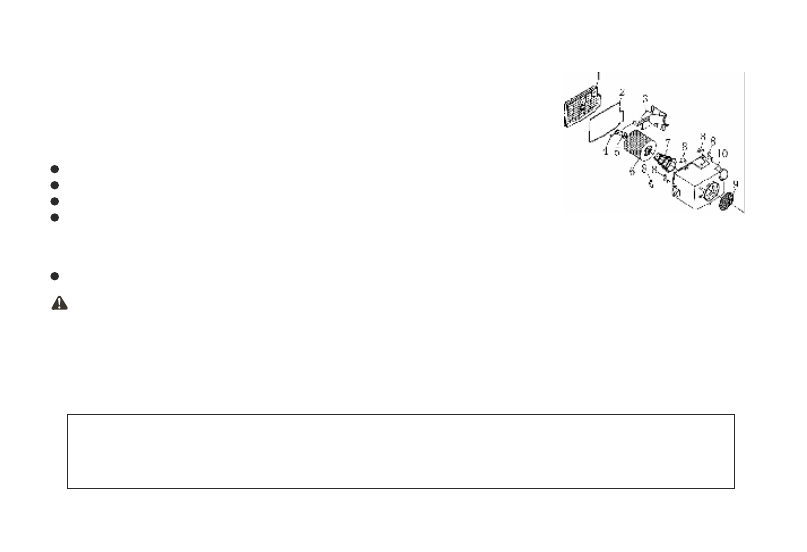

Методика чистки и замены фильтра (см. рисунок).
    Отстегните 5 клипс    и снимите крышку фильтроэлемента
    Открутите винт    и снимите держатель
    Вытащите фильтроэлемент
     Промойте фильтроэлемент от грязи и масла в специальном растворителе, просушите,
пропитайте  фильтроэлемент

  моторным  маслом,  отожмите  с  него  лишнее  масло.

Замените его, если имеются повреждения. Установите на место фильтроэлемент

   и

зафиксируйте его в корпусе     с помощью держателя    .
    Затяните винт   , установите крышку   , защёлкните клипсы

.
Не используйте для промывки фильтра растворители с низкой температурой вспышки.
Если владелец использует фильтр, отличающийся от описанного в данном руководстве,
то, во-первых, фильтр должен подходить для данного двигателя с тем, чтобы обеспечить
его безопасную эксплуатацию, во-вторых, владелец отвечает за повреждения двигателя,
вызванные использованием неоригинального фильтра. Кроме того, владелец отвечает за
своевременное обслуживание фильтра.

⑧

①

④

⑤

⑥

⑥

⑥

⑩

⑤

④

①

⑧

ВНИМАНИЕ

ОБСЛУЖИВАНИЕ

-93-

Воздушная заслонка

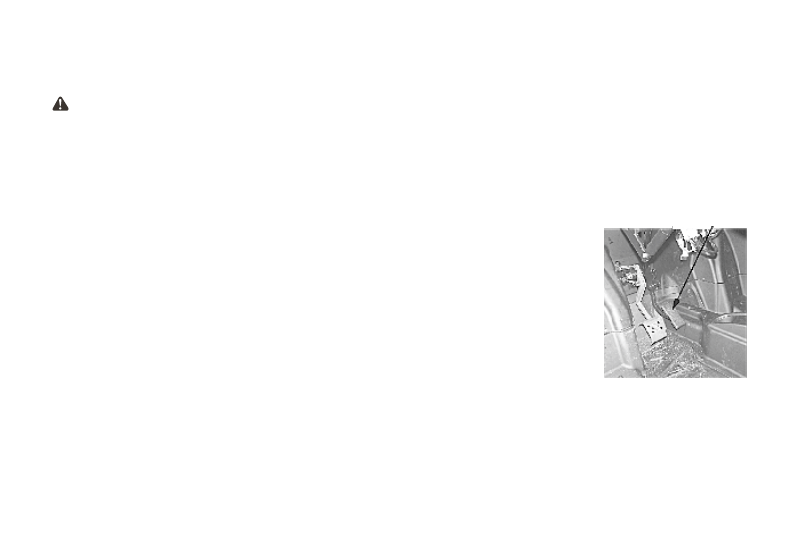

Педаль газа



Пренебрежение  к  рекомендации  проверять  и  поддерживать  чёткую  работу  воздушной  заслонки  и  системы
управления ею, может привести к получению серьёзных травм и наступлению летального исхода, если во время
работы  привод  заклинит.  Никогда  не  начинайте  эксплуатацию  мотовездехода,  если  заедает  или  работает
ненадлежащим образом привод заслонки. В случае появления такой проблемы незамедлительно обратитесь
для  её  устранения  к  Вашему  дилеру.  Обязательно  проверяйте  чёткость  работы  (в  т.ч.  и  полноту  возврата  в
исходное положение) педали газа перед запуском двигателя и во время поездки.

Свободный ход педали газа
Если  из-за  того,  что  вытянулся  или  разрегулирован  тросик,  педаль  газа  имеет
чрезмерный  свободный  ход,  то  «отклик»  двигателя  на  открытие  заслонки  будет  с
запозданием,  особенно  на  малых  оборотах.  Кроме  того,  заслонка  может  не
открываться полностью. Если у педали газа нет свободного хода, то это приводит к
трудности  контроля  положения  заслонки  и  увеличению  оборотов  холостого  хода.
Проверяйте  величину  свободного  хода  педали  с  периодичностью,  указанной  в
графике периодического технического обслуживания. Отрегулируйте свободный ход,
если требуется.
Проверка свободного хода педали газа
1. Установите рычаг селектора режимов трансмиссии в положение «N», задействуйте
стояночный тормоз.
2. Запустите двигатель и дайте ему как следует прогреться.
3. Замерьте ход педали до момента начала набора оборотов двигателем.

Свободный ход педали газа должен быть 1,6÷3,2мм.

ВНИМАНИЕ

ОБСЛУЖИВАНИЕ

-94-

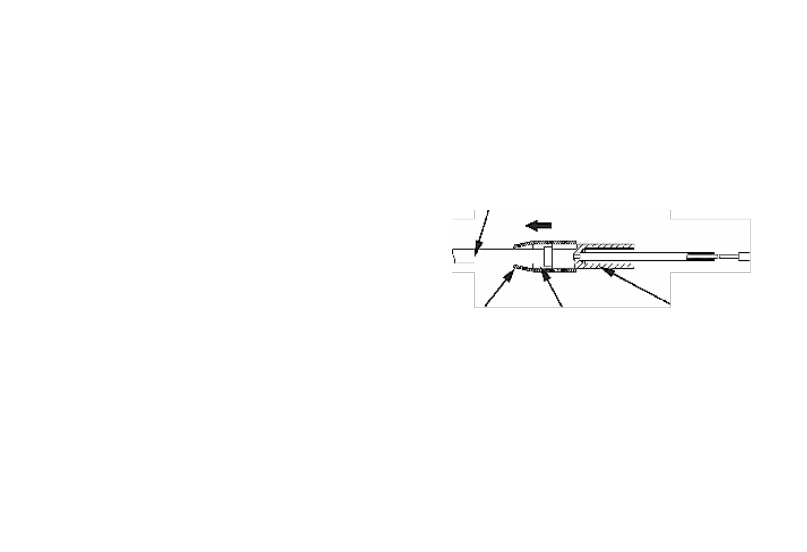

Воздушная заслонка

THROTTLE  CABLE

SHEATH

LOCK  NUT

ADJUST  NUT

Корпус заслонки/холостой ход
Обороты  холостого  хода  выставлены  на  заводе-изготовителе.  Если  частота  вращения  холостого  хода  не
соответствует норме, то обратитесь к Вашему дилеру для ее настройки.

Регулировка свободного хода привода заслонки.

1. Снимите оба сидения и сервисную панель.
2. Найдите регулятор тросика привода.
3.  Сожмите  и  сдвиньте  резиновый  защитный  кожух  с
регулятора,  чтобы  стал  виден  находящийся  внутри  узел
регулировки.
4. Расконтрите контргайку регулятора.
5.  Вращая  регулятор  добейтесь  свободного  хода  педали
1,6÷3,2мм.
ЗАМЕЧАНИЕ:
во время регулировки слегка перемещайте педаль вверх-вниз.
6. Затяните контргайку.
7.  Сожмите  резиновый  кожух  и  сдвиньте  его  на  исходную
позицию.

ОБСЛУЖИВАНИЕ

-95-

Тормоза

Мотовездеход оборудован дисковыми, двухконтурными, гидравлическими тормозами всех колёс, приводимыми
в действие педалью тормоза.
Перед каждой поездкой проверяйте ход педали тормоза и уровень тормозной жидкости в бачках.
Нажатая  педаль  должна  ощущаться  жёсткой.  Любая  «пружинистая»  реакция  означает  или  течь  тормозной
жидкости, или низкий уровень её в бачках. Уровень жидкости должен быть приведён в норму до поездки.
Информация о тормозной жидкости дана на стр.96.
Если Вы обнаружили какие-либо неполадки в работе тормозной системы, включая чрезмерный рабочий ход
педали, свяжитесь с Вашим дилером для её диагностики и ремонта.


Эксплуатация транспортного средства с «мягкими» тормозами может закончиться полной потерей тормозной
способности,  что,  в  свою  очередь,  может  привести  к  дорожно-транспортному  происшествию,  получению
серьёзных  травм  или  летальному  исходу.  Никогда  не  эксплуатируйте  транспортное  средство  с  «мягкими»
тормозами.

ВНИМАНИЕ
