- 35 -


4.  Убедитесь в упругости реакции рычага тормоза на нажатие. Если  реакция «вялая», то необ-

ходимо определить причину и устранить её до поездки (например, воздух в системе или вы-
ход из строя главного тормозного цилиндра). В этом случае обратитесь в сервисный центр
официального дилера CFMOTO

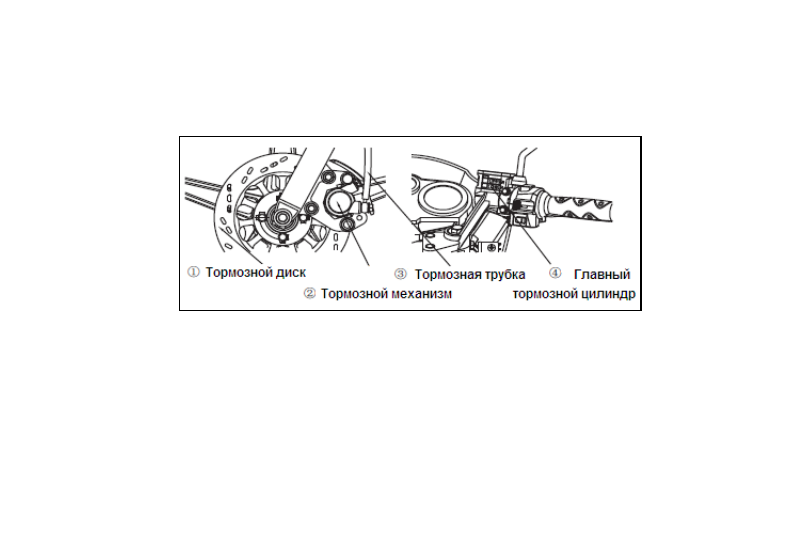

Замена тормозного диска и колодок
1.  Тормозной диск переднего колеса подлежит замене, если его толщина менее 3мм.
2.  Тормозные колодки переднего тормоза подлежат замене, если толщина их накладок менее

1,5мм

3.  Для замены тормозного диска или тормозного механизма следует снять переднее колесо.
4.  Для замены колодок демонтируйте тормозной механизм и ослабьте пружину тормозного ме-

ханизма.

5.  После замены узлов или деталей тормозной системы не начинайте интенсивную эксплуата-

цию мотоцикла немедленно. Сначала убедитесь в надёжности работы всех узлов и эффек-
тивности торможения.

- 36 -

Включатель стоп-сигнала главного тормозного цилиндра переднего тормоза
1.  Включатель находится между рычагом и мастер-цилиндром.
2.  При нажатии на рычаг должен загораться стоп-сигнал, при отпускании - гаснуть.
3.  Если включатель не работает, незамедлительно замените его.



ПРЕДОСТЕРЕЖЕНИЕ





·  Используйте для заправки системы или доливки тормозную жидкость, сертифицирован-

ную как DOT3 или DOT4. Старайтесь не смешивать тормозные жидкости разных произво-
дителей.

·  Избегайте попадания тормозной жидкости на кожу, не пейте её. При попадании на кожу

промойте это место большим количеством воды. При попадании внутрь организма не-
медленно обратитесь за медицинской помощью.

·  Тормозная жидкость может испортить окрашенную поверхность. Немедленно удаляйте

следы тормозной жидкости с таких поверхностей.

·  Соблюдайте регламент обслуживания тормозной системы. Рекомендуем обращаться для

этого в сервисный центр официального дилера CFMOTO.




Тормоз заднего колеса. Проверка и регулировка
Проверка состояния
1.  Свободный ход педали должен быть в пределах 10-20мм.
2.  Установите мотоцикл на центральную опору и замерьте величину свободного хода.

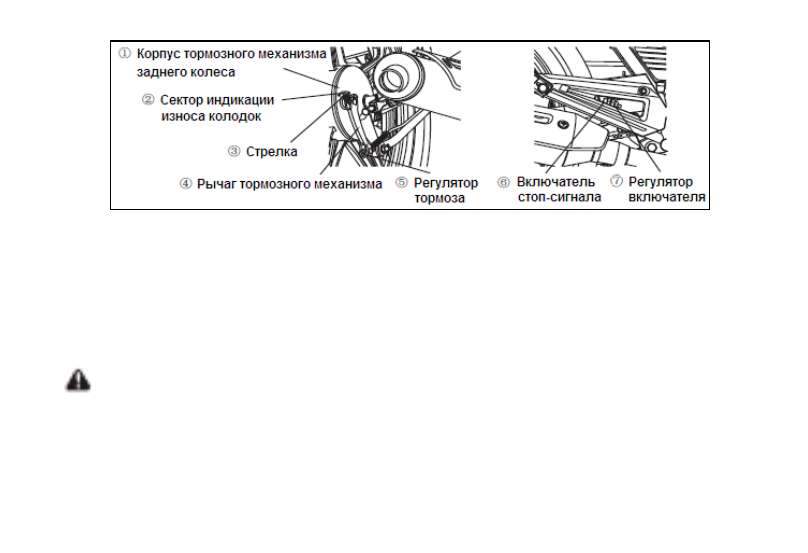

3.  На корпусе тормозного механизма заднего колеса (см.стр. 37) имеется индикационный сек-

тор, а на рычаге тормозного механизма - стрелка. Если при нажатии на педаль стрелка выхо-
дит за пределы сектора, то это значит, что тормозные колодки изношены и требуется их за-
мена.







- 37 -





Регулировка и замена деталей заднего тормоза
1.  Для регулировки заднего тормоза заворачивайте или отворачивайте гайку регулятора.
2.  Добейтесь регулировкой наличия свободного хода педали и эффективного торможения зад-

ним тормозом.

3.  Для демонтажа заднего тормоза потребуется разобрать глушитель, снять цепь, вытащить ось

колеса, отстыковать реактивную тягу.  Для проведения этих работ обратитесь в сервисный
центр официального дилера CFMOTO



ПРЕДОСТЕРЕЖЕНИЕ





·  При сборке тормозного механизма убедитесь, что пружины колодок надёжно зафиксиро-

ваны.

·  После сборки нажмите и отпустите несколько раз педаль тормоза, колесо должно иметь

возможность свободно крутиться.

·  Окончательно оценить правильность сборки и регулировки тормозной системы следует

сразу после выполнения работ, во время тестового заезда.

- 38 -

Регулировка и замена деталей заднего тормоза
1.  Включатель стоп-сигнала находится справа, за педалью тормоза.
2.  Вращая гайку поз.7 стр.37 регулятора (см.стр.37), добейтесь срабатывания включателя поз.6

стр. 37 при нажатии на педаль до начала торможения.

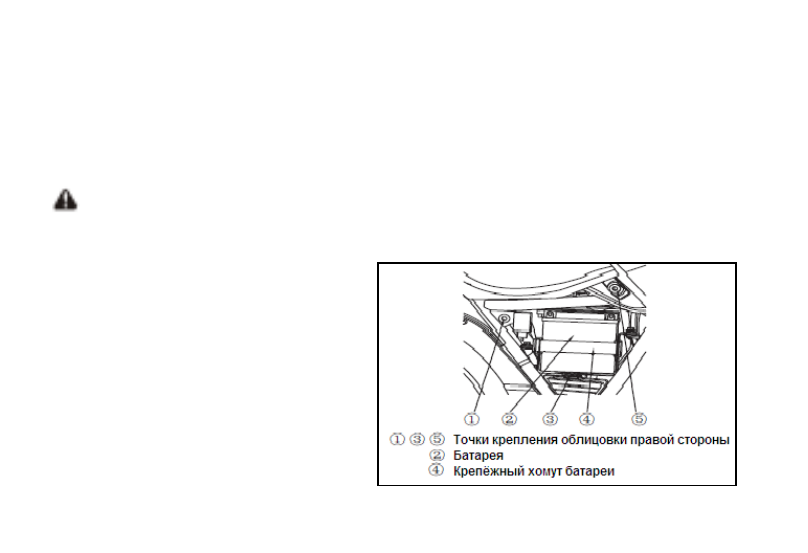

ОБСЛУЖИВАНИЕ АККУМУЛЯТОРА

 ПРИМЕЧАНИЕ

1.  Для доливки в обслуживаемую батарею используйте только дистиллированную воду.

Обычная вода существенно сокращает срок службы батареи.

2.  Поддерживайте уровень электролита

в батарее таким образом, чтобы он
покрывал пластины.

3.  Тщательно промойте наружную по-

верхность батареи, если на неё был
пролит электролит. Обработайте на-
ружную поверхность содовым
раствором.

4.  Перед установкой батареи зарядите

её полностью.
