- 39 -



ПРЕДОСТЕРЕЖЕНИЕ





·  При зарядке батареи выделяется водород. Не допускайте, чтобы зарядка батареи проис-

ходила вблизи источников открытого огня или искр. Не курите вблизи заряжаемой бата-
реи. Заряжайте батарею в хорошо проветриваемом помещении.

·  Электролитом является серная кислота. Обязательно применяйте при работе с кислотой

защитную одежду, очки и перчатки. При попадании её на кожу немедленно промойте это
место большим количеством воды. При попадании кислоты в глаза промывайте их в те-
чение как минимум 5 минут и незамедлительно обратитесь за врачебной помощью.

·  При попадании кислоты внутрь выпейте большое количество воды или молока и неза-

медлительно обратитесь за медицинской помощью.

·  Держите кислоту в недоступном для детей месте.

Заливка электролита в аккумулятор
На мотоцикл установлена батарея обычного типа (со свободным электролитом) 12В/4Ач Батарея
расположена под правой облицовкой, под сиденьем. Для снятия облицовки снимите сиденье, по-
тяните на себя верхнюю часть облицовки, затем, после выхода из зацепления пальцев и резино-
вых ловушек, поднимите её вверх. Для заливки электролита:

·  Отверните крышки с заливных отверстий батареи.

·  Залейте электролит в каждую банку батареи.

·  Следите за уровнем электролита. Он должен быть между рисками. Подождите при-

мерно 30минут и проверьте уровень электролита повторно.

·  Откорректируйте уровень, если нужно. Если уровень слишком низкий, то для новой

батареи – долейте электролит плотностью 1,27, для проходящей обслуживание –
дистиллированную воду.

- 40 -

·  Не превышайте уровень электролита в батарее – это может привести к его выходу из

вентиляционных отверстий в пробках и повреждению окружающий батарею деталей
или к замыканию внутри батареи.

Проверка уровня электролита
Регулярно проверяйте уровень электролита в батарее. Он должен быть между рисками. Если мо-
тоцикл не используется продолжительное время (например, в межсезонье), снимите аккумулятор,
и храните его в прохладном месте, регулярно следя за его зарядом. Батарея при хранении долж-
на быть полностью заряжена. В период хранения батареи желательно проведение контрольно-
тренировочных циклов. (принудительный разряд до 10,5в, затем полный заряд). При отключении
батареи сначала отсоединяйте «минусовой» провод, затем «плюсовой». При подключении бата-
реи сначала подключайте плюсовой провод, затем –минусовой. Следите за правильностью под-
ключения проводов к батарее.

Замена предохранителей
Главный предохранитель номиналом 20А, и находится рядом с батареей, в корпусе разъёма на
реле стартера. Дополнительный предохранитель номиналом 10 (плюс запасной), находятся в
отдельном пластмассовом корпусе рядом с реле стартера. Если предохранитель периодически
сгорает, то это повод для того, чтобы обратиться к официальному дилеру CFMOTO для устране-
ния неполадки.



ПРЕДОСТЕРЕЖЕНИЕ





При замене предохранителя замок зажигания должен находиться в положении «выключено». Ни-
когда не используйте вместо сгоревшего предохранителя одного номинала, другой, с большим
номиналом или какой-либо суррогатный материал - это может привести к возгоранию проводки и
мотоцикла (или, например, можно остаться без света фары в тёмное время суток).





- 41 -

ОБСЛУЖИВАНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ

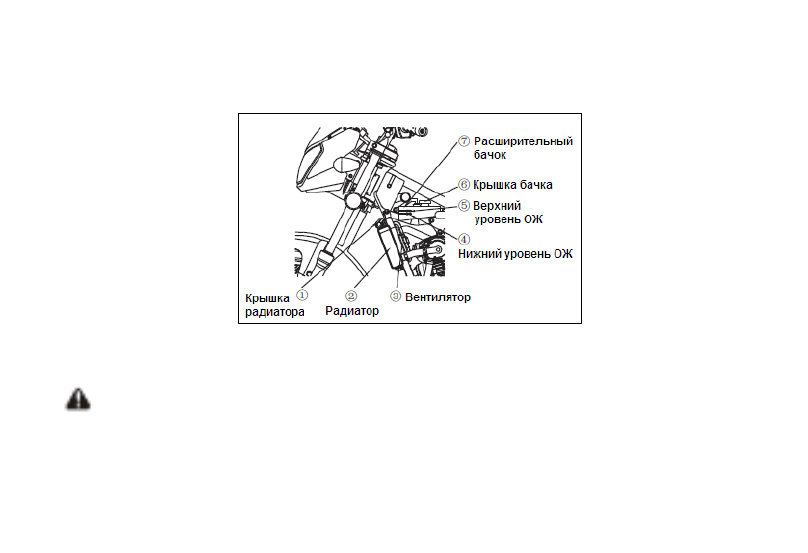

Расположение радиатора
Радиатор системы охлаждения поз.2, находится в передней части мотоцикла, перед двигателем.



Антифриз
Использовать следует высококачественный антифриз для алюминиевых двигателей, предназна-
ченный для  температурного диапазона до -30

°С.



ПРЕДОСТЕРЕЖЕНИЕ





·  Охлаждающая жидкость обладает специальными свойствами, поэтому вода не является

её полноценным заменителем и использовать её допустимо только в экстренном случае.
При первой же возможности следует заправить систему охлаждения антифризом.

- 42 -

Как проверить уровень антифриза
1.

Поставьте мотоцикл на центральную опору.

2.

Убедитесь, что уровень охлаждающей жидкости в бачке находится между рисками (двига-
тель при этом должен иметь температуру окружающей среды).

Как долить антифриз
1.

Поставьте мотоцикл на центральную опору.

2.

Демонтируйте левую и правую облицовки.

3.

Демонтируйте бензобак.

4.

Откройте крышку расширительного бачка и доведите уровень антифриза до нормы.

5.

Верните на место снятые ранее детали.



ПРЕДОСТЕРЕЖЕНИЕ





Если обнаружена регулярная убыль антифриза или имеется его течь, обратитесь к официально-
му дилеру CFMOTO для устранения неполадки.

МОЙКА И ХРАНЕНИЕ МОТОЦИКЛА

Мойка мотоцикла
Регулярная мойка мотоцикла не только надолго сохраняет привлекательность его внешнего вида,
но и позволяет обнаружить некоторые неполадки. (Например, незначительные течи, начавший
откручиваться крепёж, деформации или коррозию и т.д.). После мойки заведите двигатель на не-
сколько минут для просушки. Задействуйте тормоза. Обслужите ведущую цепь.



ПРЕДОСТЕРЕЖЕНИЕ



·  Имеется несколько компонентов, мытьё которых мойкой высокого давления не допускает-

ся: замок зажигания, переключатели, щиток приборов, электроприборы, аккумулятор, воз-
душный фильтр, задняя часть глушителя (выход), детали под бензобаком.
