Мотоцикл CFMoto CF150-C. Руководство - часть 4





- 11 -



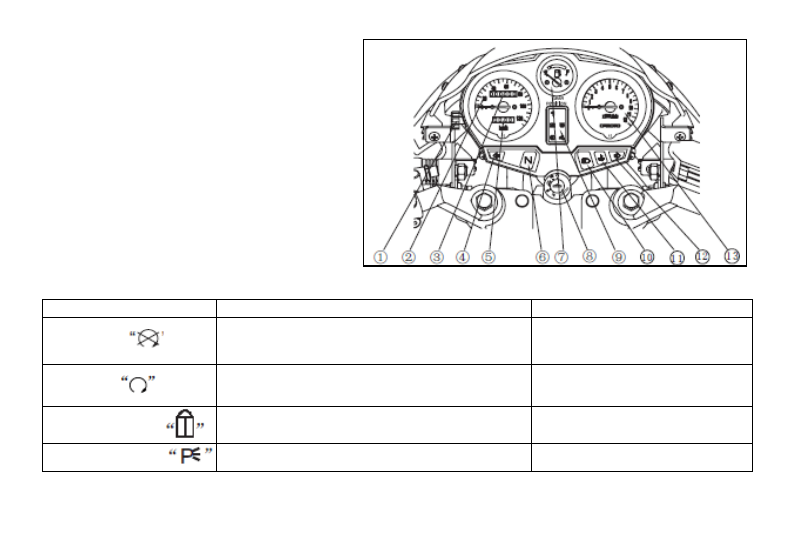

2.  Щиток приборов и замок зажигания

№

Позиция

Описание работы устройства

1

Кнопка обнуления счётчика послед-
него пробега

Позволяет обнулить показания счётчика

2  Спидометр

Показывает скорость движения мотоцикла

3  Счётчик общего пробега

Одометр, показывает общий пробег мотоцикла

4  Индикатор левого поворота

Загорается зелёным светом при включении указате-
ля поворота

5  Счетчик последнего пробега

Показывает километраж последнего пробега

6  Индикатор положения «Нейтраль»

Показывает, что КПП находится в положении «Ней-
траль»

7  Указатель уровня топлива

Показывает примерное количество топлива в баке

8  Замок зажигания

С его помощью подаётся питание на все электросис-
темы мотоцикла

9  Указатель включенной передачи

Показывает, какая передача включена
(CF150-С имеет 6 передач)

10  Индикатор «Дальний свет»

Загорается при включении дальнего света.

11  Индикатор перегрева мотора

Загорается при превышении допустимой температу-
ры мотора

12  Указатель правого поворота

Загорается зелёным светом при включении указате-
ля поворота

13  Тахометр

Показывает количество оборотов коленвала



- 12 -

Замок зажигания
Находится в центре, ниже щитка
приборов. Включите зажигание, повернув
ключ.








Ключ замка зажигания может занимать
следующие положения:

Положение ключа

Действие

Статус

Выключено



Цепь электропитания разомкнута, двигатель
не может быть запущен.

Ключ можно вытащить из замка.

Включено



Цепь электропитания замкнута, двигатель мо-
жет быть запущен, если включена нейтраль.

Ключ нельзя вытащить из замка.

Блокировка руля



Цепь электропитания разомкнута, двигатель
не может быть запущен, руль заблокирован.

Ключ можно вытащить из замка.

Стояночный свет

Включён стояночный свет, руль заблокирован.  Ключ можно вытащить из замка.







- 13 -



ВНИМАНИЕ





1.  Если мотоцикл не используется, то следите за тем, чтобы ключ зажигания находился в

положении

.



2.  Если ключ зажигания надолго оставить в положении

,

габаритные лампы будут по-

треблять энергию и разрядят батарею.

3.  На парковке обязательно блокируйте руль замком. Для этого поверните руль влево, до

упора, нажмите на ключ и поверните его против часовой стрелки в положение

. Для

разблокировки руля проделайте процедуру в обратном направлении.

4.  Если мотоцикл не используется, то блокируйте руль как указано в предыдущем пункте.

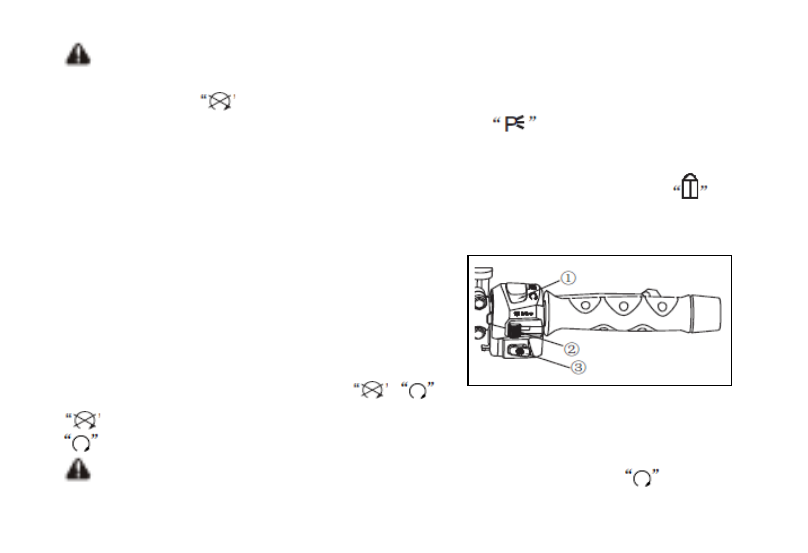

Правый блок управления электроприборами

j

  Аварийный выключатель электропитания.

k

  Выключатель фары и габаритного света.

l

  Кнопка пуска двигателя.



j

  Аварийный выключатель электропитания

У выключателя имеется два положения:

и



- нажмите клавишу, и двигатель заглохнет.

- нажмите клавишу, и двигатель может быть запущен.





ВНИМАНИЕ

.

При запуске двигателя клавиша должна быть в положении



- 14 -

k

  Выключатель фары и габаритного света



У выключателя имеется три положения:

.

    - в этом положении работают фары, габариты (перёд и зад), щиток приборов.



 - в этом положении включены габариты (перёд и зад), щиток приборов.



   -  в этом положении все осветительные приборы выключены.

l

  Кнопка пуска двигателя

Если замок зажигания и выключатель электропитания двигателя находятся в положении

, а

коробка передач находится в положении «Нейтраль» или, если КПП находится  на передаче, но

боковая стойка убрана, и рычаг тормоза заднего колеса нажат - нажмите кнопку

для запуска

двигателя.



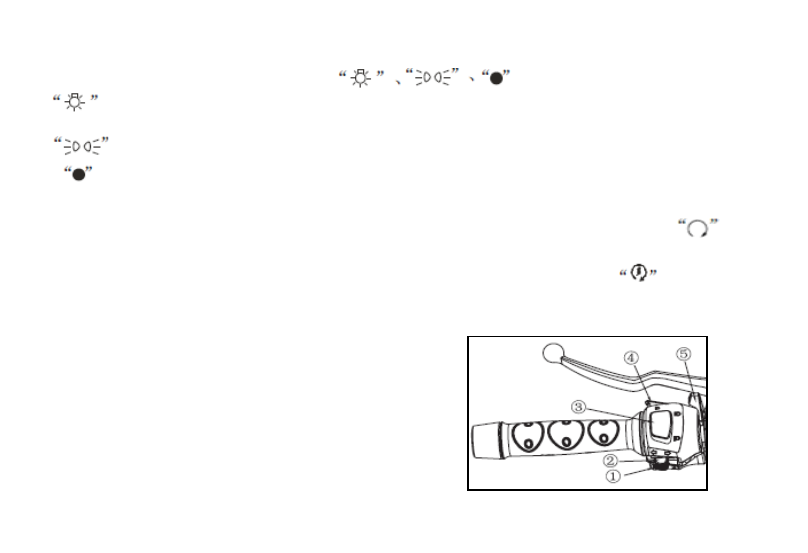

Левый блок управления электроприборами

j

  Сигнал.

k

  Переключатель поворотов.

l

  Переключатель света Дальний/ближний.

m

  Кнопка включения дальнего света.

n

  Рычаг обогатителя карбюратора.



j

  Сигнал

Нажмите на кнопку, и раздастся сигнал.
