Мотоцикл CFMoto CF150-C. Руководство - часть 3





- 7 -



ПРЕДОСТЕРЕЖЕНИЕ





Не допускается вносить изменения в схему электрооборудования и добавлять другое электро-
оборудование. Это может привести к перегрузке бортовой сети и пожару. За любые последствия,
вызванные подобной «модернизацией», компания CFMOTO ответственности не несёт.

4.  Загрузка мотоцикла

 ОСТОРОЖНО

Допускается перевозить на багажнике мотоцикла только лёгкие грузы.

·

Максимальная масса груза перевозимого на багажнике 10кг.

·

Максимальная нагрузка на мотоцикл 150кг (включая массу водителя, пассажира и груза).

·

Перегрузка мотоцикла опасна возможностью потери управления.

·

Перевозимый груз должен быть надёжно закреплён и не должен свисать с багажника.

·

Не перевозите на мотоцикле детей и домашних животных.

·

Если на мотоцикле установлены багажные сумки или кофр (кофры) перевозите в них
только лёгкие грузы. Не перевозите в них домашних животных или ребёнка.

5.  Аксессуары
Все комплектующие и аксессуары, прилагаемые заводом к мотоциклу, разработаны, произведе-
ны и протестированы именно для этой модели мотоцикла. Настоятельно рекомендуем пользо-
ваться только фирменными (CFMOTO) аксессуарами. В случае если используются аксессуары
сторонних производителей, CFMOTO не может отвечать за их качество и безопасность использо-
вания.

- 8 -

РАСПОЛОЖЕНИЕ И ФУНКЦИИ УЗЛОВ И АГРЕГАТОВ МОТОЦИКЛА

1.  Расположение узлов и агрегатов



Вид слева



j

  Тормозной механизм переднего колеса

k

  VIN мотоцикла

l

  Серийный номер двигателя

m



Топливный кран

n



Пробка для слива масла из двигателя

o



Педаль переключения передач

p

 Подножка водителя левая

q

 Воздушный фильтр

r

 Боковая стойка

s



Пассажирская подножка левая

 Багажник-поручень для пассажира





- 9 -

Вид справа



j

  Сиденье

k

  Глушитель

l

  Пассажирская подножка правая

m

  Выключатель стоп-сигнала

n

  Аккумулятор

o

  Центральная опора

p



 Подножка водителя правая

q

  Педаль тормоза

r

  Карбюратор

s

  Крышка бензобака
  VIN мотоцикла
  Фара

- 10 -

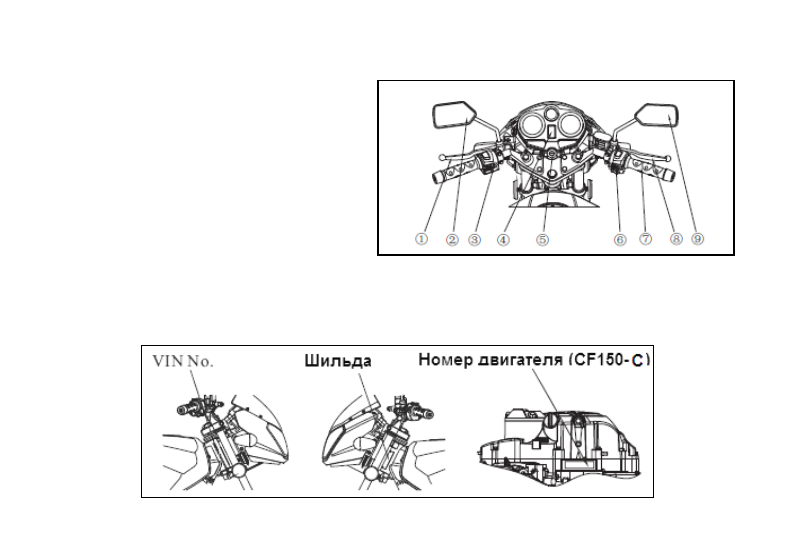

Вид сверху на переднюю часть мотоцикла


j

  Рычаг сцепления

k

  Зеркало заднего вида левое

l

  Блок управления приборами левый

m

  Щиток приборов

n

  Замок зажигания

o

  Блок управления приборами правый

p



 Ручка газа

q

  Рычаг тормоза переднего колеса

r

  Зеркало заднего вида правое




РАСПОЛОЖЕНИЕ VIN-НОМЕРА И НОМЕРА ДВИГАТЕЛЯ

VIN номер находится на раме в местах, изображённых на рисунке снизу
