ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





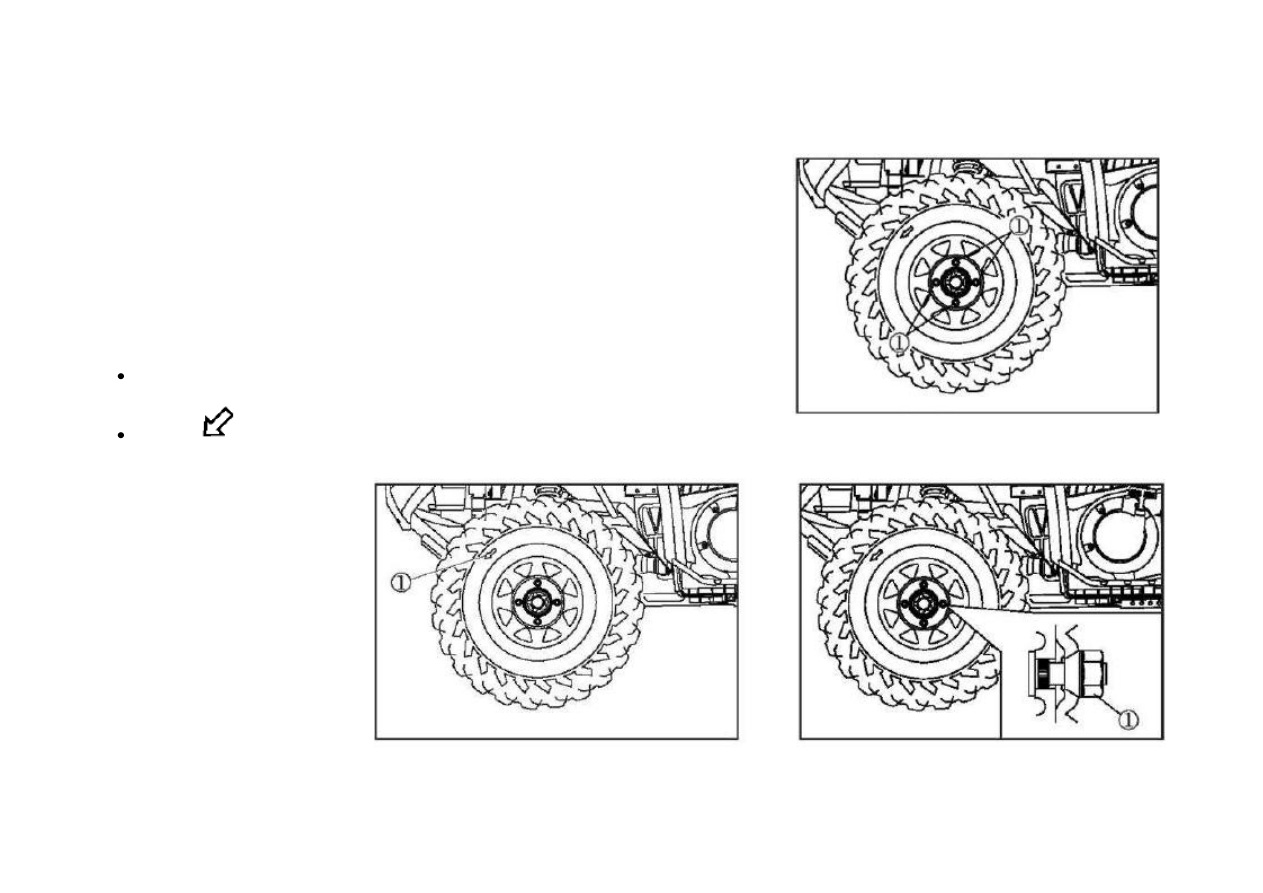

Демонтаж колеса


1. Ослабьте гайки колеса.
2. Поднимите квадроцикл и поместите под его раму подходящую стойку.
3. Снимите гайки с колеса.
4. Снимите колесо.


Установка колеса

1. Установите колесо и гайки.



ПРИМЕЧАНИЕ:



Для всех колѐс используются гайки с конусной фаской. Устанавливайте гайку

конусной стороной к колесу.



Стрелка

на шине должна указывать направление вращения колеса.



- 115 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Установка колеса

2. Опустите квадроцикл колѐсами на землю.
3. Затяните гайки колеса с требуемым усилием.



ПРИМЕЧАНИЕ:

Момент затяжки гайки колеса: передние колеса: 55 Н • м (5,5 кгсм). Задние колеса: 55 Н • м (5,5 кгсм).


Аккумулятор

Транспортное средство оборудовано необслуживаемым аккумулятором.

Поэтому нет необходимости проверять электролит и добавлять дистиллированную воду в аккумулятор. Если кажется, что аккумулятор
разряжен (и не принимает зарядку), обратитесь к дилеру за консультацией.



ОСТОРОЖНО

Не пытайтесь снять уплотнительные колпачки элементов аккумуляторной батареи, этим Вы можете повредить аккумулятор.





ПРЕДУПРЕЖДЕНИЕ



Не допускайте контакта аккумулятора с кожей, глазами или одеждой. Работая вблизи аккумулятора, надевайте защитные очки. Не
допускайте к аккумулятору детей.


Действия

:

ПРИ ПОПАДАНИИ НА КОЖУ: Прополоскать водой. ПРИ ПОПАДАНИИ ВНУТРЬ: Выпейте большое количество воды или молока. После
молока примите внутрь окись магния, сырые яйца или растительное масло. Немедленно обратитесь за медицинской помощью.

ПРИ ПОПАДАНИИ В ГЛАЗА: Промывайте глаза водой в течение 15 минут и немедленно обратитесь за помощью к врачу. Храните
аккумуляторы подальше от искр, пламени, сигарет или других источников возгорания. Во время зарядки аккумулятора или его
использования в закрытом помещении проветривайте помещение.





- 116 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Уход за аккумулятором

1.

Если транспортное средство не используется в течение месяца или дольше, снимите аккумулятор и храните его в прохладном,
тѐмном месте. Перед повторной установкой полностью зарядите его.



ОСТОРОЖНО

Для зарядки необслуживаемого аккумулятора необходимо специальное зарядное устройство (с постоянным напряжением/силой тока
или постоянным напряжением). Использование обычного зарядного устройства может сократить срок службы аккумулятора.

2. При установке аккумулятора в транспортное средство, убедитесь, что все
контакты присоединены правильно.


Замена плавкого предохранителя

1. Корпус блока плавких предохранителей и главный предохранитель
расположены под сиденьем.
2.

Если предохранитель сгорел, то выключите зажигание, извлеките

перегоревший предохранитель, и установите новый, требуемого номинала.
Затем поверните ключ зажигания в положение «ON» и включите
соответствующие переключатели. Если предохранитель сразу же перегорит
снова, проконсультируйтесь с дилером.





ПРЕДУПРЕЖДЕНИЕ



Всегда используйте предохранители требуемого номинала.

Никогда не используйте какой-либо материал вместо настоящего
предохранителя.



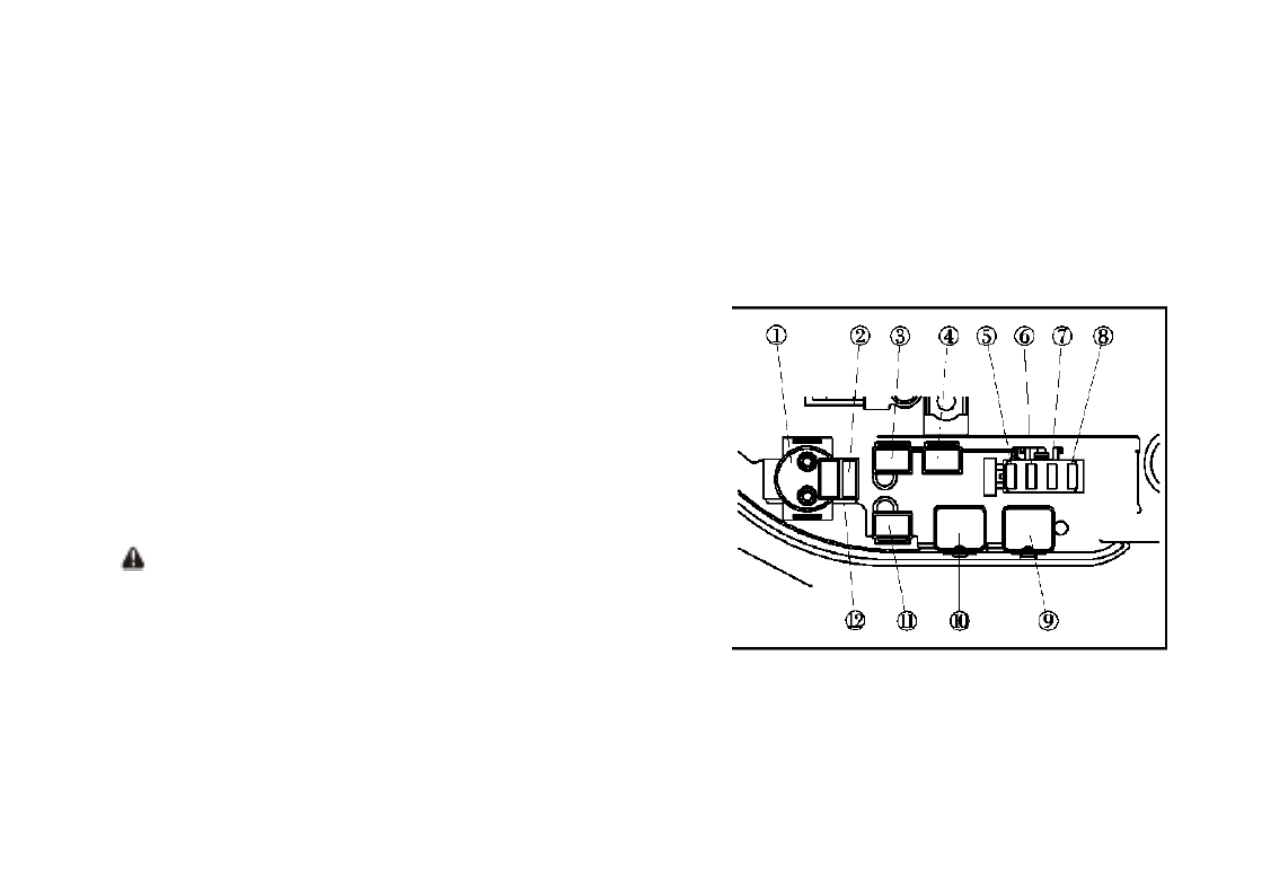

1.

Реле стартера

2.

Главный предохранитель(20A)

3.

Реле режимов 2WD (два ведущих колеса)

 - 4WD

(4 ведущих колеса)

4.

Реле блокиратора дифференциала



в режиме полного привода (4WD-DIFF. LOCK)

5.

Предохранитель(10A)

6.

Предохранитель(15A)

7.

Предохранитель(10A)

8.

Предохранитель(10A)

9.

Реле вентилятора

10.

Реле фар



- 117 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Замена плавкого предохранителя



ОСТОРОЖНО

Для предотвращения короткого замыкания при проверке или замене плавкого предохранителя следует повернуть ключ зажигания в
положение «OFF».



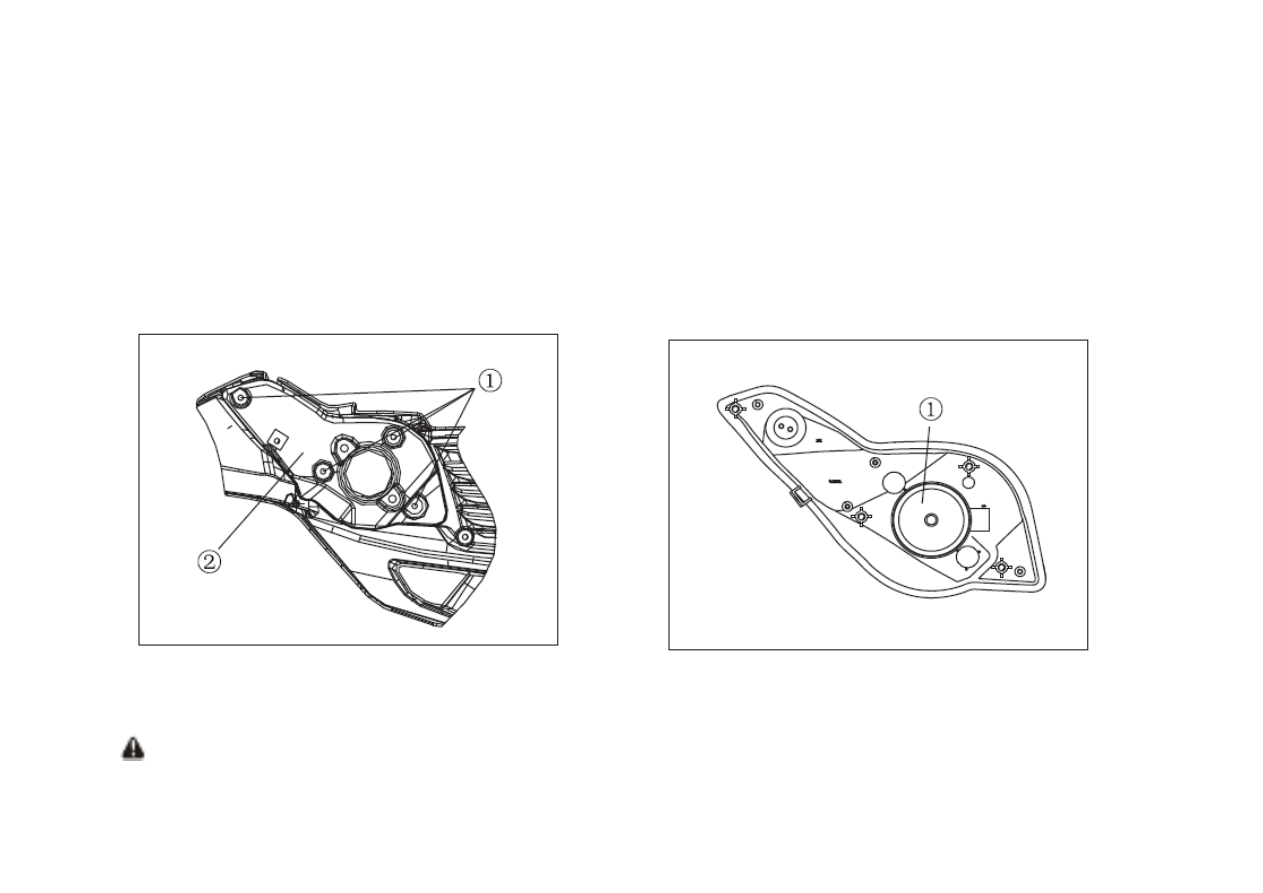

Замена лампы фары

Если перегорает лампа фары, замените ее следующим образом:




1. Снимите резиновую крышку на задней стороне фары, сместив ее.
2. Снимите пружинный фиксатор лампы фары.
3. Извлеките лампу фары из патрона.





ПРЕДУПРЕЖДЕНИЕ



Перед тем, как прикасаться к лампе или заменять еѐ, дайте лампе остыть.
