Квадроцикл CFMoto HX500-S, HX500-L. Руководство - часть 31

- 118 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА






Замена лампы фары

4

. Вставьте новую лампу в патрон и зафиксируйте еѐ пружиной.

5

. Установите патрон, вкручивая его по часовой стрелке.

6

. Установите резиновую крышку с задней стороны фары.

7

. Установите крышку фары и закрепите еѐ болтами.

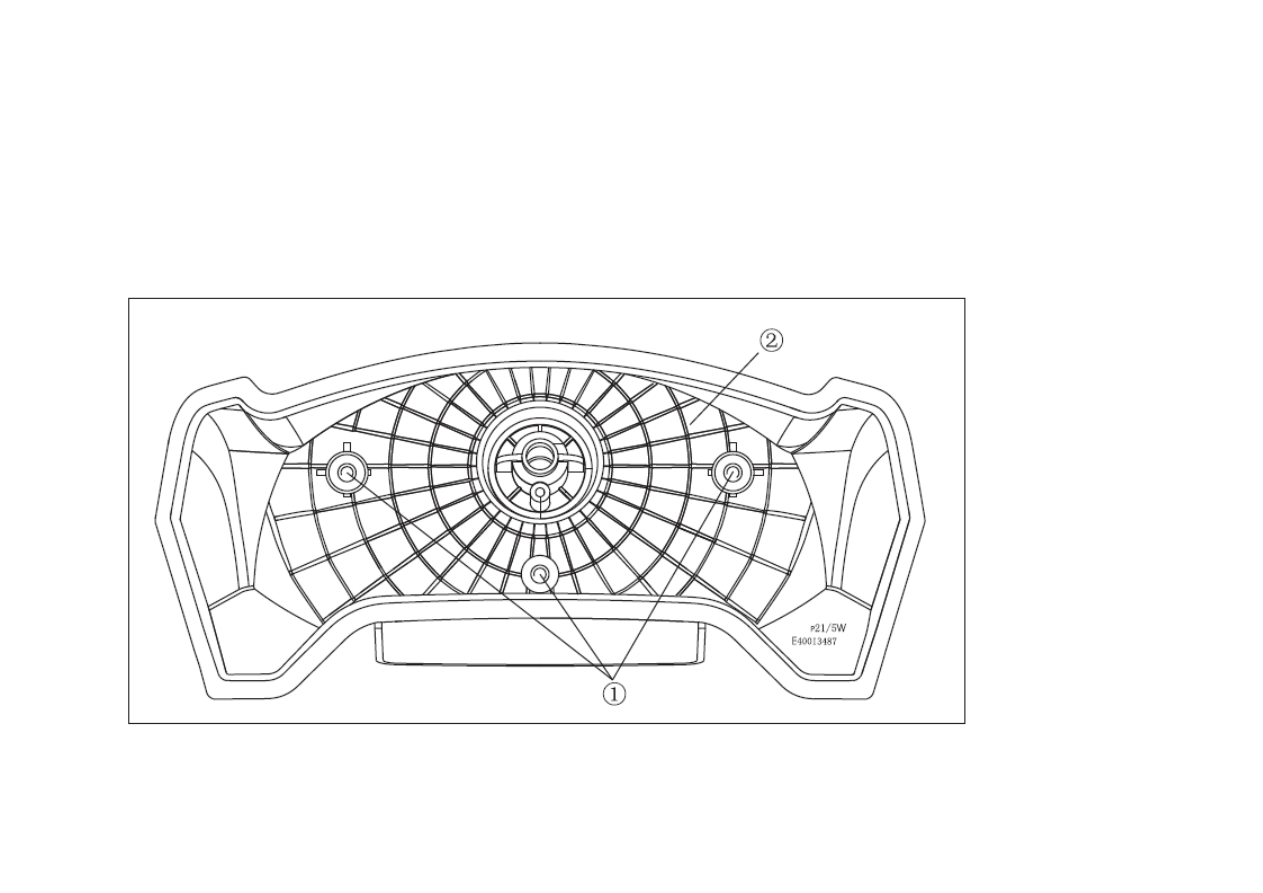

Регулирование угла наклона фар


ОСТОРОЖНО

Рекомендуется обратиться к дилеру для произведения этой
настройки.

Поворачивая регулировочные болты , можно поднять или опустить
пучок света от фар.







- 119 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

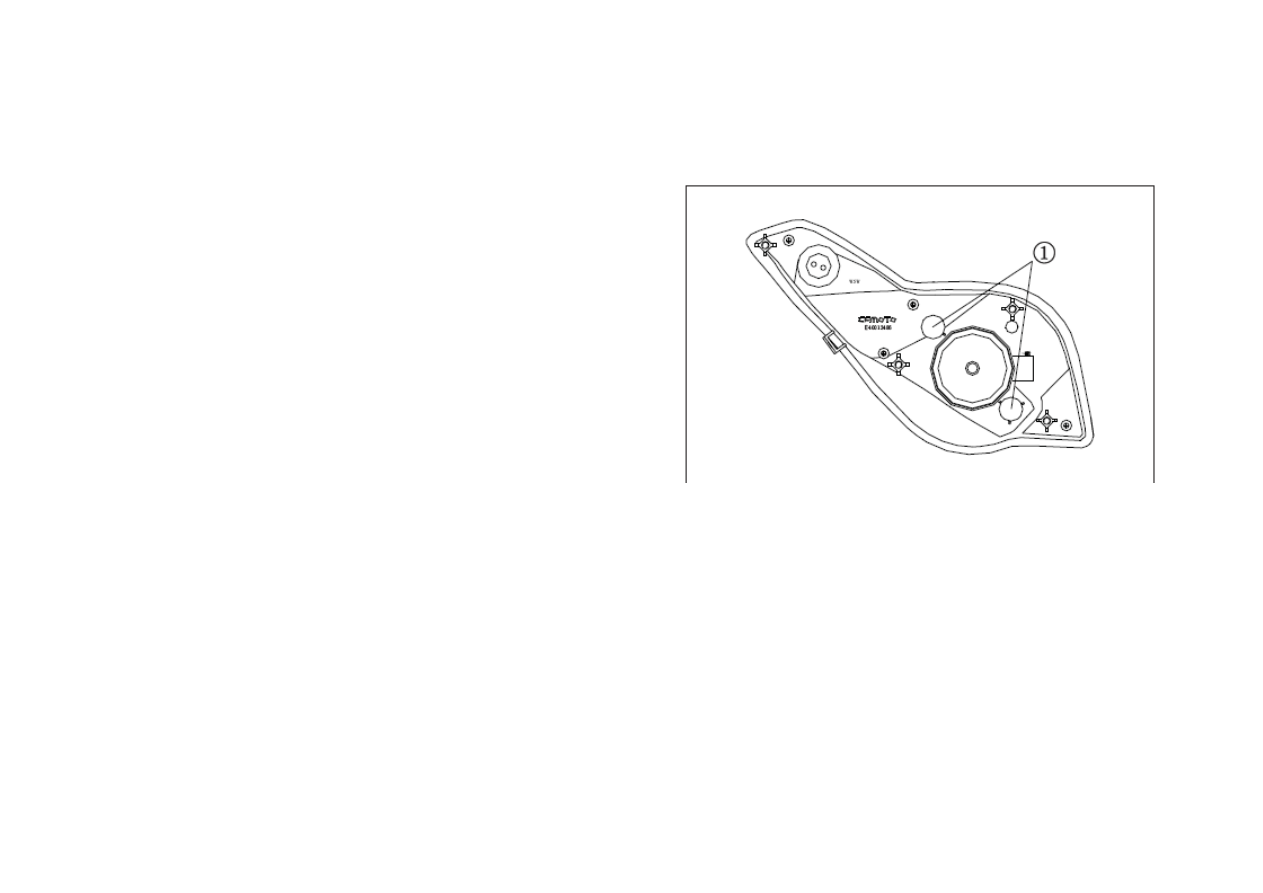

Замена габаритной лампы / лампы  стоп-сигнала

Если перегорает лампа заднего габаритного фонаря/ фонаря тормоза, замените еѐ следующим образом:
1.

Выкрутите винты



, и снимите рассеиватель фонаря



.

2. Снимите лампу заднего габаритного фонаря/ фонаря тормоза, толкнув еѐ и повернув против часовой стрелки.
3. Вставьте новую лампу заднего габаритного фонаря/ фонаря тормоза и поверните еѐ по часовой стрелке.
4. Установите рассеиватель заднего фонаря на место, заверните винты.










- 120 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Регулировка передней и задней подвески


Жѐсткость пружин подвески можно отрегулировать, чтобы она соответствовала
весу водителя и условиям движения.



ПРИМЕЧАНИЕ:

При регулировке жѐсткости пружин задних амортизаторов необходимо снять
задние колѐса.

Регулируйте жѐсткость пружин следующим образом:
Для увеличения жѐсткости пружины поверните регулировочное кольцо  в
направлении

.

Для уменьшения жѐсткости пружины поверните регулировочное кольцо  в
направлении

.



ПРИМЕЧАНИЕ:

Для выполнения процедуры регулировки можно приобрести у дилера
специальный ключ.
Стандартное положение: B
A-

минимум (мягко)

E-

максимум (жѐстко)





ПРЕДУПРЕЖДЕНИЕ



Всегда настраивайте пружины амортизаторов слева и справа

одинаково

.




- 121 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Затопление транспортного средства в воде


ОСТОРОЖНО

Если транспортное средство было затоплено в воде и после этого тщательно  не проверено, то двигателю грозят серьѐзные неполадки.
До запуска двигателя предоставьте транспортное средство официальному дилеру CFMoto для осмотра.

Если невозможно показать квадроцикл дилеру перед первым после затопления запуском двигателя, выполните следующие действия.

1. Транспортируйте квадроцикл на сухое место или, по меньшей мере, на участок, где уровень воды не превышает подножек.
2. Снимите свечу зажигания
3. Проверьте корпус воздушного фильтра и слейте из него воду, если таковая присутствует.
4.

Выверните дренажную пробку поплавковой камеры карбюратора.

5. Несколько раз проверните двигатель при помощи электрического стартера.
6.

Просушите свечу зажигания, и установите еѐ на место, или замените.

7.

Заверните дренажную пробку карбюратора.

9. Попытайтесь завести двигатель. Если необходимо, повторите процедуру просушки.
10. Как можно быстрее доставьте квадроцикл дилеру на обслуживание, вне зависимости от того, удалось Вам завести двигатель или
нет.



ПРИМЕЧАНИЕ:

Если вода попала в вариатор, выполните процедуру, описанную на стр. 107, чтобы просушить вариатор.
За любую возможную неисправность ответственность несѐт владелец транспортного средства.
