Квадроцикл CFMoto HX500-S, HX500-L. Руководство - часть 29

- 110 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Замена тормозной жидкости

Полную замену тормозной жидкости должен производить только квалифицированный персонал сервисных центров официального
дилера. Во время периодического технического обслуживания или в случае обнаружения повреждения или утечки попросите дилера
заменить следующие компоненты:

•  Заменять манжеты тормозных цилиндров каждые 2 года.

•  Заменять тормозные шланги каждые 4 года.


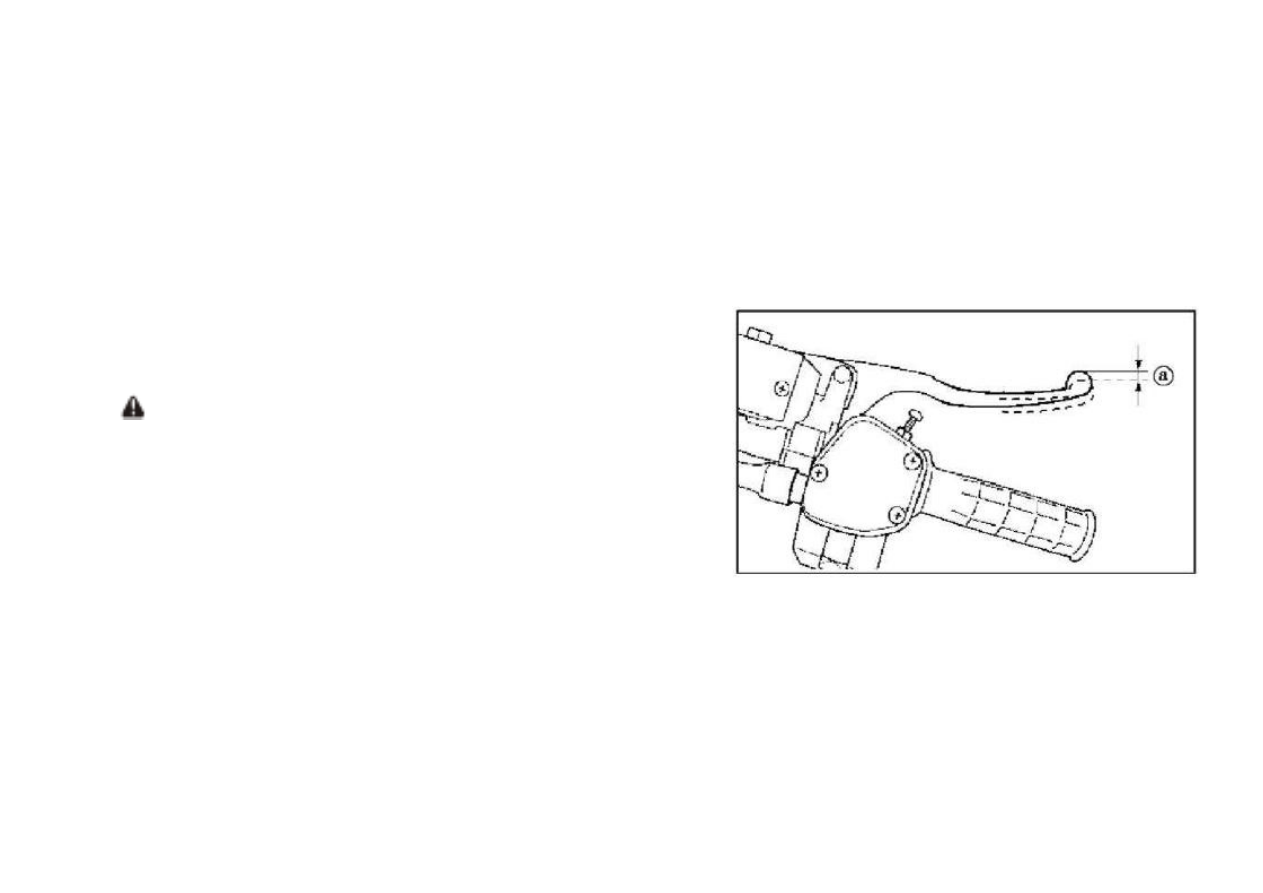

Свободный ход рычага переднего тормоза

Конец рычага переднего тормоза

не должен



иметь свободного хода. Если

это не так, то обратитесь к дилеру для проверки тормозной системы.





ПРЕДУПРЕЖДЕНИЕ



После обслуживания:
• убедитесь, что тормоза работают плавно и свободный ход соответствует
рекомендации.
• Убедитесь, что тормоза не заедают. Проверьте, чтобы они были
достаточно упругими.
• Необходимо стравить воздух из тормозной системы.
Замена компонентов тормозной системы требует профессиональных знаний.
Эти процедуры должен выполнять дилер.


- 111 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Регулировка педали и рычага ножного тормоза

Регулировка свободного хода дублирующего рычага
привода ножного тормоза

Свободный ход рычага заднего тормоза



должен быть 0,5—2 мм.


1. Ослабьте контргайку



.

2. Поверните регулировочный втулку





в направлении



для

увеличения свободного хода, и в направлении

, чтобы уменьшить

свободный ход.
3. Затяните контргайку



.


Если невозможно отрегулировать свободный ход, обратитесь за
помощью к дилеру.



ПРИМЕЧАНИЕ:

При регулировке свободного хода рычага ножного тормоза:



убедитесь, что не наступаете на педаль тормоза.



убедитесь, что педаль тормоза не двигается при измерении величины свободного хода рычага.


Регулировка высоты педали тормоза

ПРИМЕЧАНИЕ:

Перед проверкой задних тормозных колодок отрегулируйте ножной тормоз.

- 112 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА






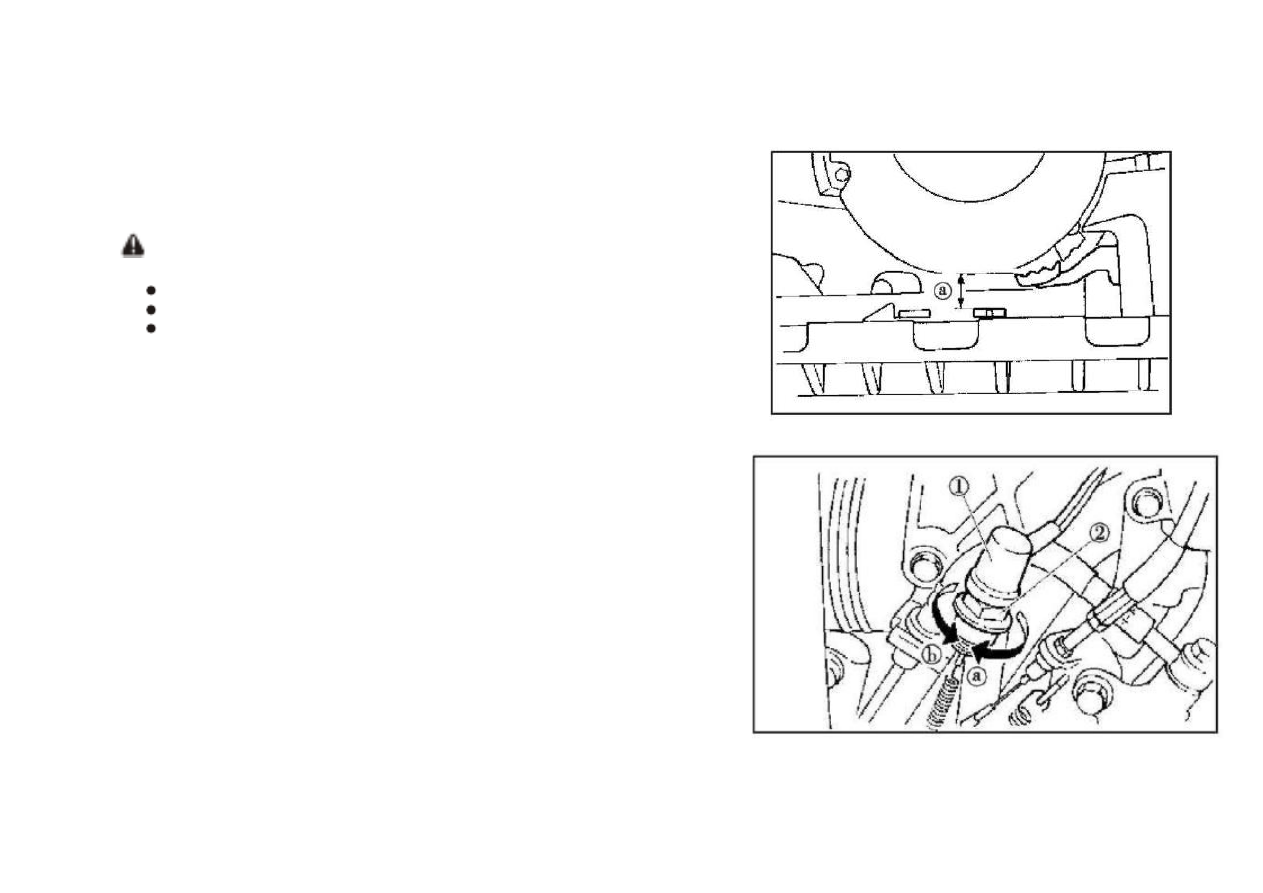

Регулировка высоты педали тормоза

Верхний край педали тормоза должен быть расположен в 72 мм
над опорой для ноги. Если это не так, то обратитесь к дилеру для регулировки
положения педали.





ПРЕДУПРЕЖДЕНИЕ



После обслуживания:



Убедитесь, что тормоза работают плавно и свободный ход правильный.



Убедитесь, что тормоз не заедает.



Из системы необходимо стравить воздух.

Замена компонентов тормозной системы требует профессиональных знаний. Эти
процедуры должен выполнять дилер.


Регулировка включателя стоп-сигналов

Включатель фонаря стоп-сигнала, который загорается при нажатии на педаль
тормоза или на рычаг тормоза, отрегулирован правильно, если фонарь
загорается непосредственно

перед



срабатыванием тормозов. Если это

необходимо, отрегулируйте включатель следующим образом:

















- 113 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Регулировка включателя стоп-сигналов


Поверните регулировочную гайку, удерживая включатель на месте. Чтобы отрегулировать его на более раннее срабатывание,
поверните регулировочную гайку в направлении

. Чтобы отрегулировать его на более позднее срабатывание, поверните

регулировочную гайку в направлении

.


Проверка и смазка тросиковых приводов




ПРЕДУПРЕЖДЕНИЕ



Проверяйте тросики часто. Заменяйте повреждѐнные тросики. Смазывайте их и внутри, и их концы. Если тросики работают неисправно,
обратитесь к дилеру для их замены.



ПРИМЕЧАНИЕ:

Рекомендуемый смазочный материал: SAE 10W30 (моторное масло)


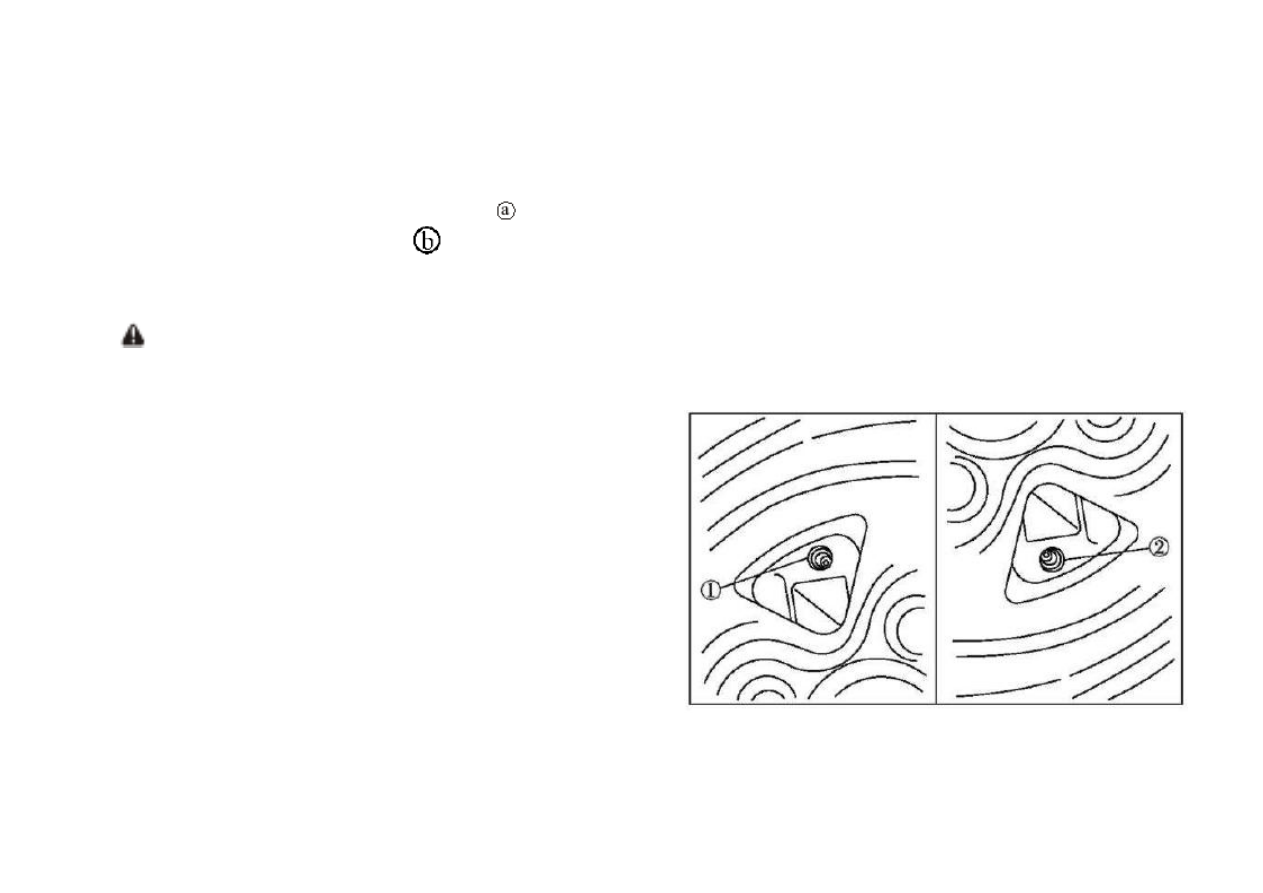

Смазка верхних и нижних шкворневых  шарниров задних
кулаков

Смажьте верхние и нижние шарниры задних кулаков при помощи
шприца для смазки (см. рис. Точки смазки  и  на левом и правом
кулаках).



ПРИМЕЧАНИЕ:

Рекомендуемый смазочный материал:
консистентная смазка на литиевой основе.
