- 102 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА






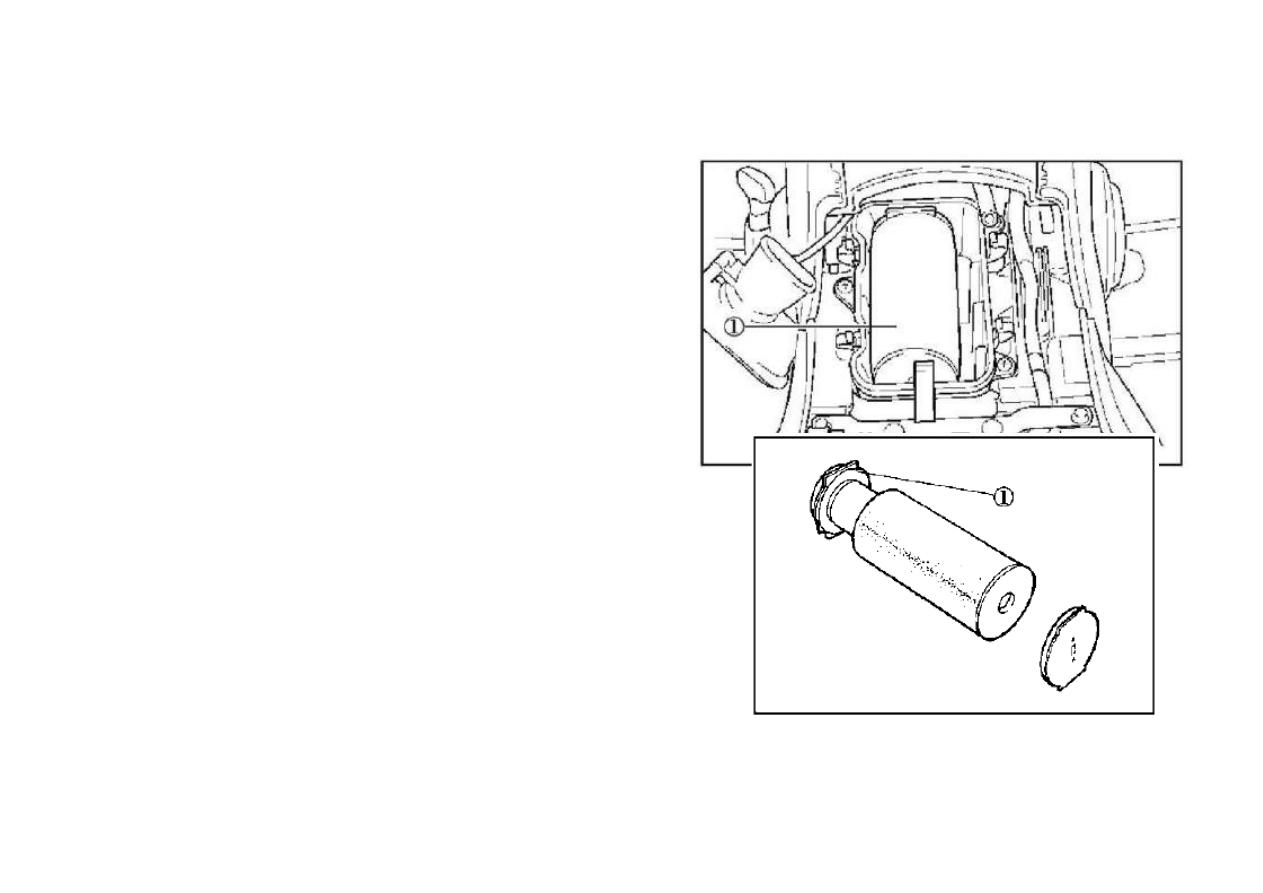

Чистка фильтроэлемента

1. Снимите сидение.
2. Снимите, открыв фиксаторы, крышку корпуса воздушного фильтра,.
3. Снимите элемент воздушного фильтра в сборе.
4.

Снимите фильтроэлемент с каркаса.

5. Осторожно и тщательно промойте фильтроэлемент в растворителе.
6. Выжмите избыток растворителя из него и просушите.



ОСТОРОЖНО

При выжимании не перекручивайте фильтроэлемент.

7. Осмотрите и замените его в случае неисправности.
8. Используйте для пропитки «поролонового» фильтроэлемента
специальное масло, или аналогичное средство для таких фильтров.
Если такое средство недоступно, то можно использовать моторное
масло.



ПРИМЕЧАНИЕ:

Фильтроэлемент должен быть влажным, но с него не должно капать.

  9.

Натяните фильтроэлемент на каркас.

10. Установите воздушный фильтр на место.
11.

Установите крышку корпуса воздушного фильтра и подсоедините шланг.

12. Установите на место сидение.







- 103 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





ПРИМЕЧАНИЕ:

Необходимо чистить элемент воздушного фильтра каждые 20-40 часов эксплуатации. Его необходимо прочищать и смазывать чаще,
если транспортное средство эксплуатируется в крайне пыльных условиях. Каждый раз при выполнении технического ухода за
фильтроэлементом, проверяйте воздухозаборник  корпуса воздушного фильтра на наличие посторонних предметов. Проверяйте
резиновый соединительный элемент воздушного фильтра, прилегающий к карбюратору и детали трубопровода на герметичность.
Затяните все хомуты надѐжно, чтобы избежать возможности доступа нефильтрованного воздуха в двигатель.



ОСТОРОЖНО

Никогда не эксплуатируйте двигатель с демонтированным  фильтроэлементом. Это способствует  доступу нефильтрованного воздуха,
ускоряет  износ двигателя и приводит к неисправности. Кроме того, эксплуатация без элемента воздушного фильтра повлияет на
смесеобразование в карбюраторе, что в, свою очередь, может привести к перегреву двигателя.


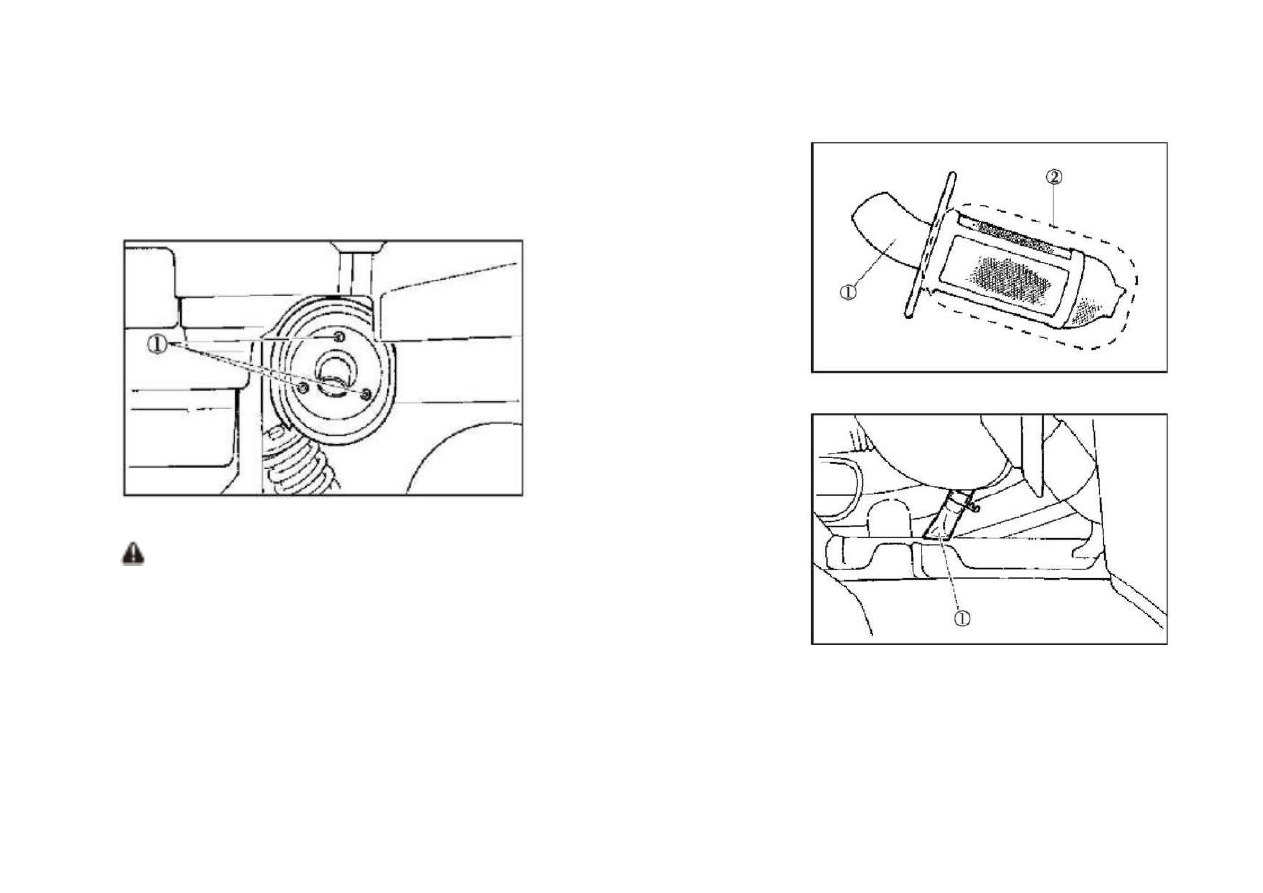

Чистка искрогасителя

Убедитесь, что выхлопная труба и глушитель остыли перед чисткой искрогасителя.
1. Снимите крепѐж.
2. Демонтируйте выхлопную трубу, вытянув еѐ из глушителя.
3. Слегка простучите выхлопную трубу и затем удалите с помощью жѐсткой кисти отложения копоти из той части выхлопной трубы, где
находится искрогаситель.

- 104 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Чистка искрогасителя


4. Вставьте выхлопную трубу в глушитель и совместите их отверстия.
5.

Установите и затяните болты.









ПРЕДУПРЕЖДЕНИЕ



При чистке искрогасителя: система выхлопа должна охладиться перед тем, как к ней
можно будет прикасаться. Не заводите двигатель во время чистки выхлопной
системы.


Вентиляционно-дренажный шланг полости вариатора

Если пыль или вода накапливаются в вентиляционно-дренажном шланге вариатора, то демонтируйте и прочистите его.



- 105 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





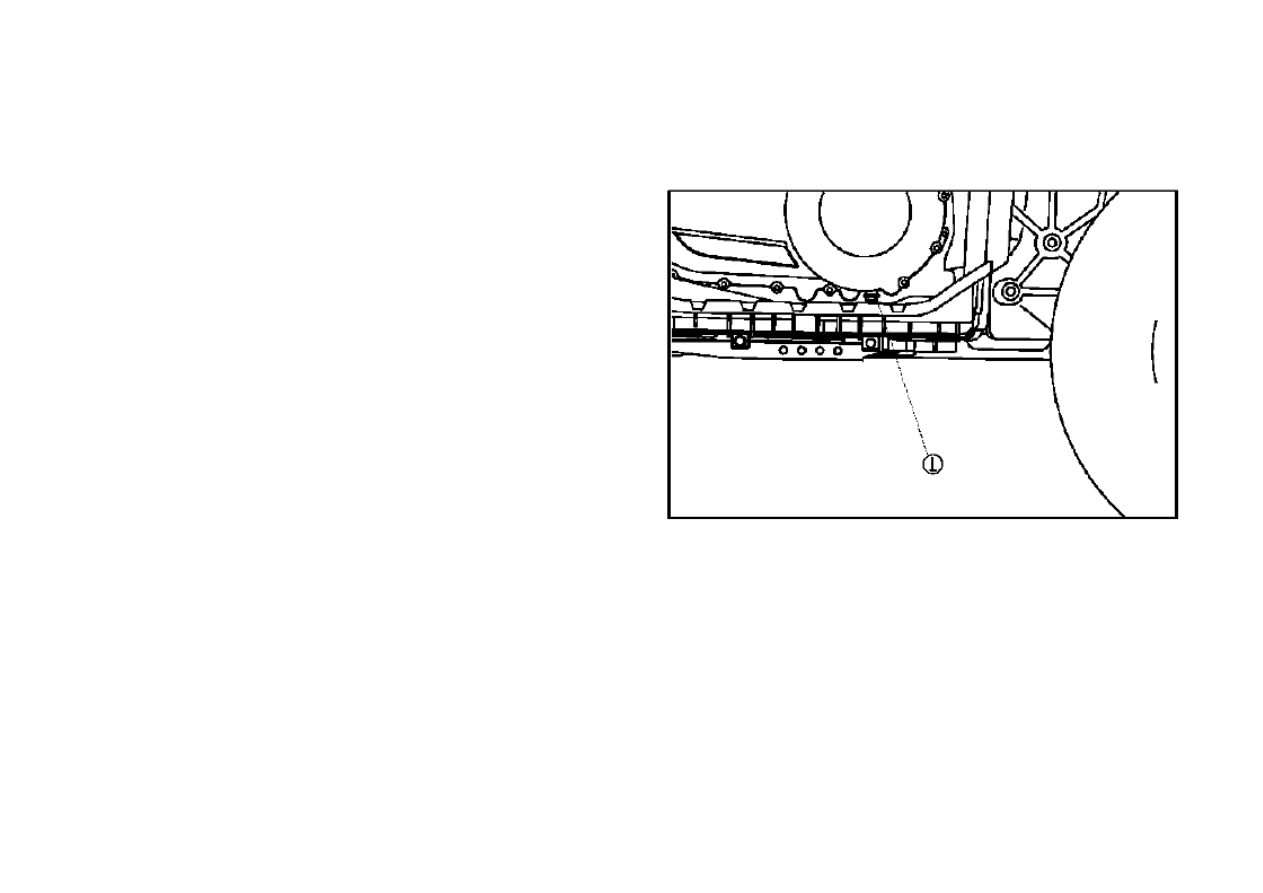

Сливная пробка в корпусе клинового ремня


После движения по водоѐму, достаточно глубокому, чтобы в корпус
клинового ремня могла попасть вода, выверните пробку, чтобы
слить воду из корпуса.



ПРИМЕЧАНИЕ:

Если после выворачивания пробки из корпуса клинового ремня
вытекает вода, предоставьте квадроцикл официальному дилеру для
проверки, поскольку вода могла повредить другие части двигателя,
и ответственность за это несѐт владелец транспортного средства.


Регулировка карбюратора

Карбюратор является жизненно важной частью двигателя и требует
очень точных настроек, которые должен производить
авторизованный дилер CFMoto, имеющий знания и опыт для этого.
Однако регулировку оборотов холостого хода может осуществить
владелец транспортного средства в рамках обычной процедуры
обслуживания.



ОСТОРОЖНО

Карбюратор был установлен и отрегулирован на заводе-изготовителе. Если настройки были сбиты кем-либо без достаточных
технических знаний и опыта, то работа двигателя может ухудшиться или возникнуть повреждения.
