ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке



Замена масла в картере редуктора заднего привода



6.

Заверните пробку маслоналивного отверстия на место и затяните еѐ с

необходимым усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки пробки отверстия для заливки масла: 23 Н•м (2,3 кгсм).

7. Проверьте отсутствие утечки масла. Если обнаружена утечка, установите и
устраните еѐ причину.

ПРИМЕЧАНИЕ:

Убедитесь, что в картер не попали  посторонние предметы.

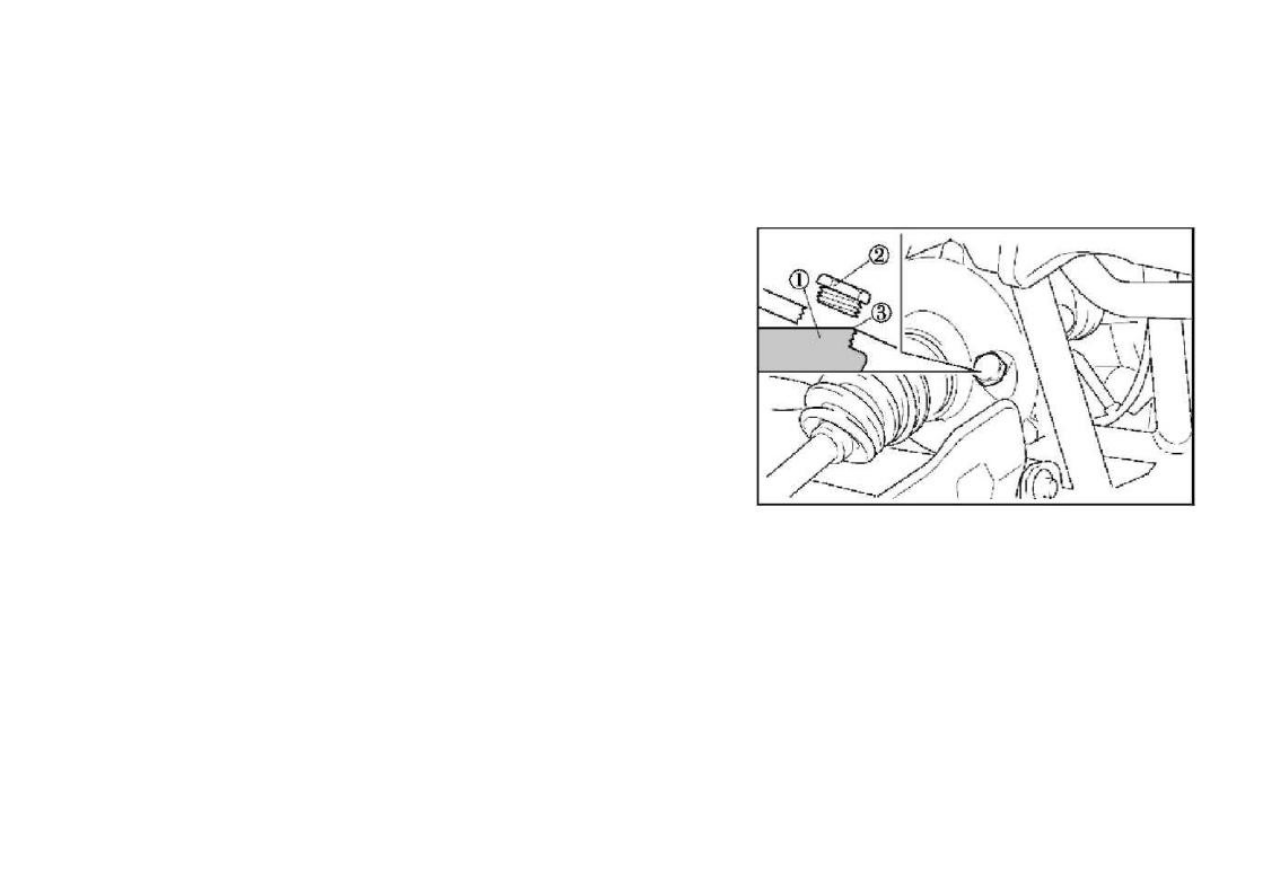

Проверка уровня масла в картере дифференциала переднего моста


1. Расположите транспортное средство на горизонтальной поверхности.
2.

Выкрутите пробку маслоналивного отверстия и проверьте уровень масла.

Уровень масла должен доходить до края отверстия. Если уровень масла ниже,
то долейте необходимое количество, чтобы повысить уровень до необходимого.
3. Установите пробку маслоналивного отверстия на место и затяните еѐ с требуемым усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки пробки отверстия для заливки масла: 23 Нм (2,3 кгсм)


Замена масла в картере дифференциала переднего моста

1. Расположите транспортное средство на горизонтальной поверхности.
2.

Чтобы собрать использованное масло, поместите контейнер под картер дифференциала переднего моста.

3

. Выкрутите пробку маслоналивного отверстия и сливную пробку,  чтобы слить масло.

- 95 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке



Замена масла в картере дифференциала переднего привода



4. Установите на место сливную пробку и затяните еѐ с требуемым
усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки: 10 Н • м (1.0 кгсм)

5. Залейте масло в картер дифференциала переднего привода.

ПРИМЕЧАНИЕ:

Объѐм масла при периодической замене:
0,

28 л

Общий объѐм масла:
0,

33 л


6. Установите пробку маслоналивного отверстия на место и затяните еѐ с
требуемым усилием.

7. Проверьте отсутствие утечки масла. В случае обнаружения, установите причину  утечки и устраните еѐ.

ПРИМЕЧАНИЕ:

Убедитесь, что посторонние предметы не попали  в картер дифференциала переднего привода.


Система охлаждения

1. Расположите квадроцикл на горизонтальной поверхности.
2.

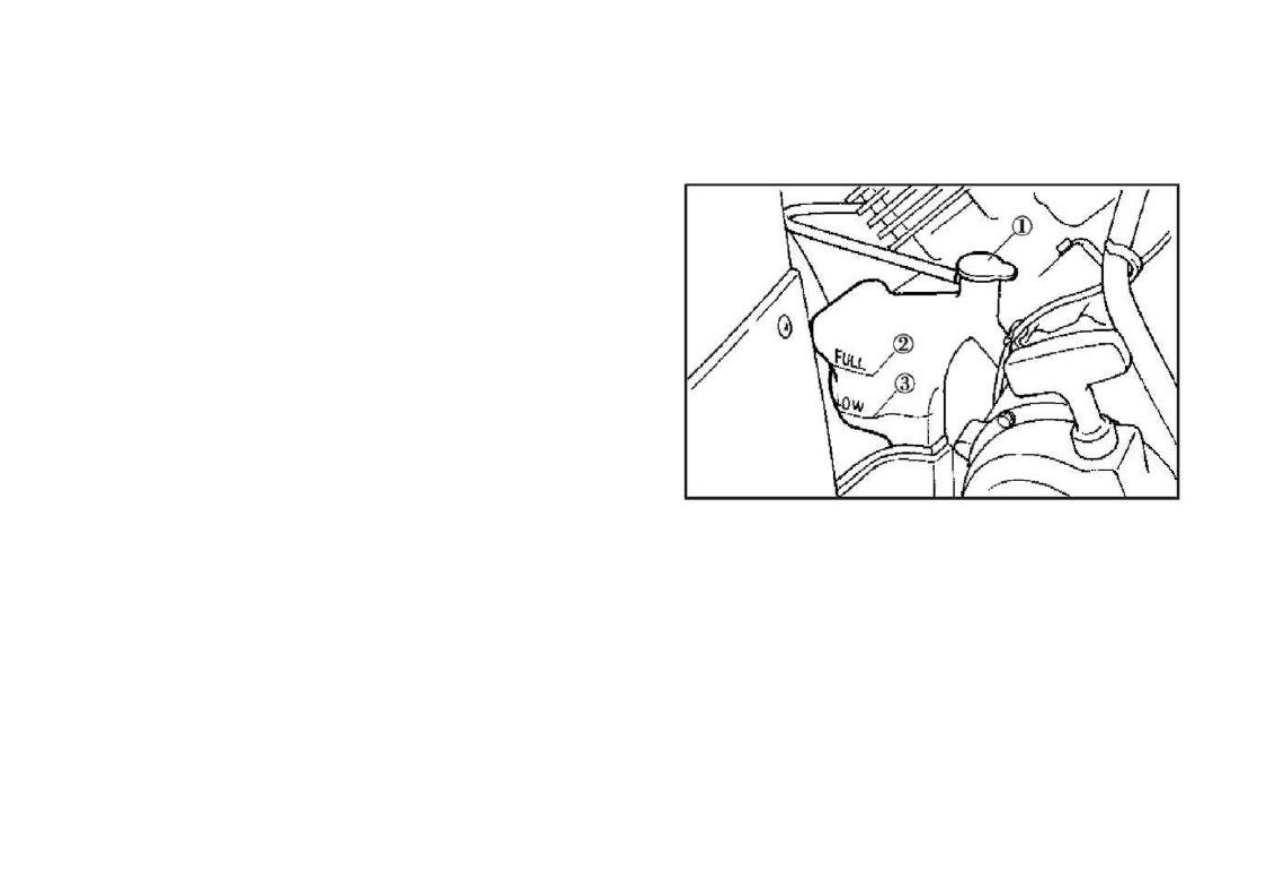

Проверьте уровень охлаждающей жидкости в бачке при холодном двигателе, так как уровень

охлаждающей жидкости зависит от его температуры.



ПРИМЕЧАНИЕ:

Уровень охлаждающей жидкости должен находиться между отметками  «LOW» и «FULL»


- 96 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке



Система охлаждения

3. Если уровень охлаждающей жидкости доходит до минимальной
отметки или ниже еѐ, снимите крышку бачка, долейте охлаждающую
жидкость до максимальной отметки, установите крышку резервуара и
затем закройте панель.



ПРИМЕЧАНИЕ:

Емкость резервуара с охлаждающей жидкостью (до верхней
отметки):0,3 л.



ОСТОРОЖНО:

Жесткая или солѐная вода наносит ущерб двигателю. Если не
сможете достать дистиллированную воду, используйте мягкую воду.



ПРИМЕЧАНИЕ:

Если вода добавлена, доверьте дилеру проверить содержание антифриза в охлаждающей жидкости как можно скорее. Работа
вентилятора радиатора полностью автоматическая. Он включается и выключается в зависимости от температуры охлаждающей
жидкости в радиаторе.


Замена охлаждающей жидкости

1. Расположите квадроцикл на горизонтальной поверхности.

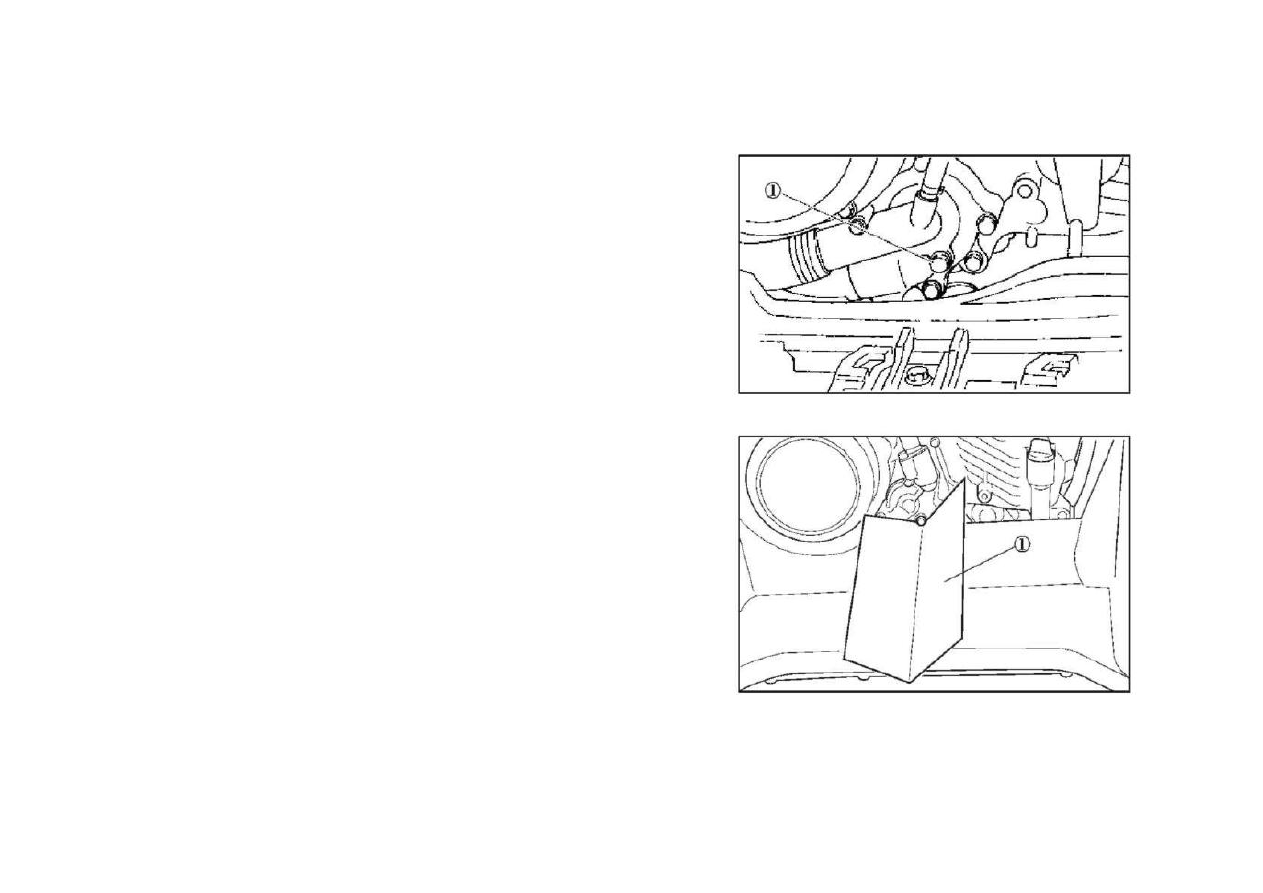

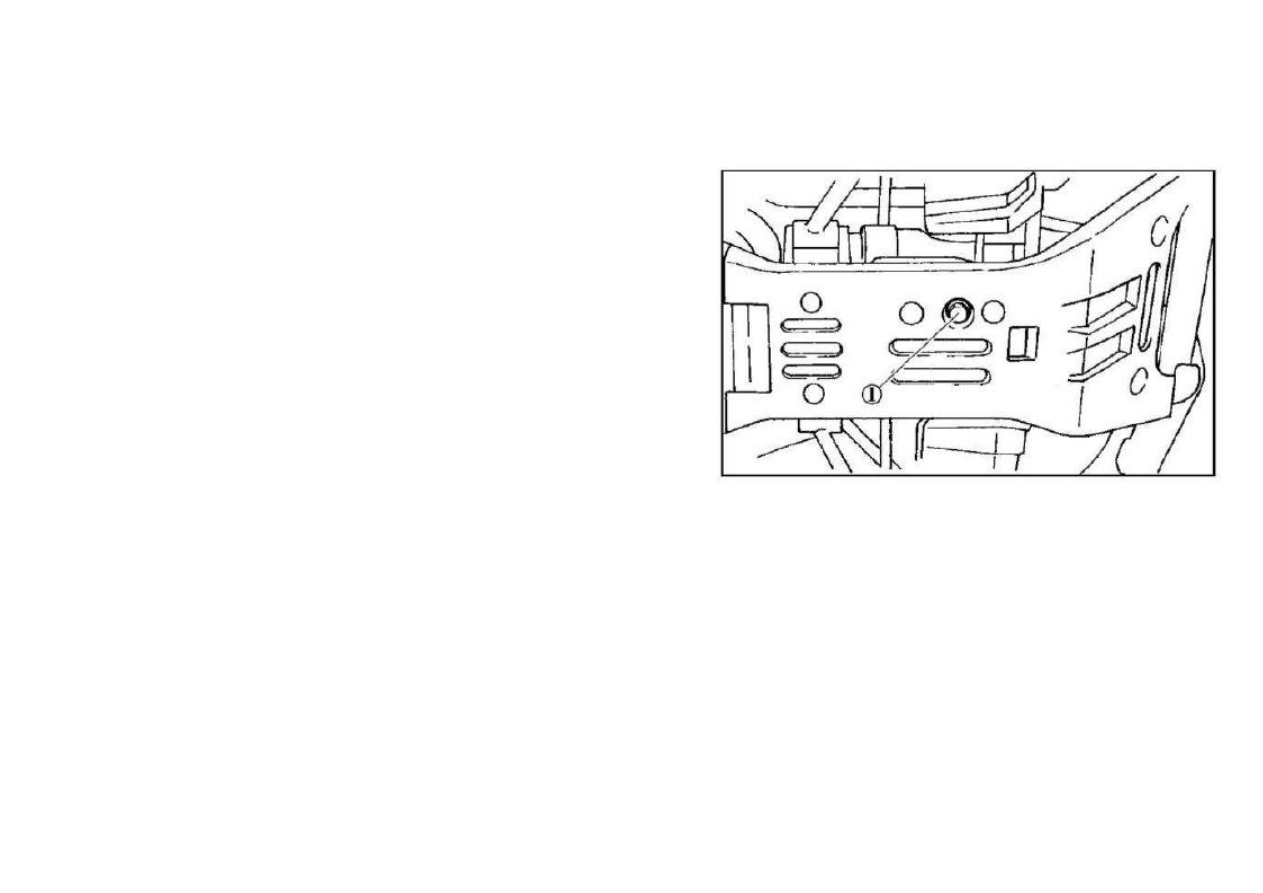

2. Поместите контейнер под двигатель и затем выверните сливную пробку. (Используйте лоток или похожий объект, как показано на
рисунке, для предотвращения протекания охлаждающей жидкости на подножку).
3. Снимите крышку радиатора.
4. Снимите крышку резервуара с охлаждающей жидкостью.


- 97 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Замена охлаждающей жидкости


5. Отсоедините шланг со стороны резервуара с охлаждающей жидкостью, а
затем слейте охлаждающую жидкость из резервуара.
6. После слива охлаждающей жидкости тщательно промойте систему
охлаждения чистой водопроводной водой.
7. Замените прокладку сливной пробки охлаждающей жидкости, если она
повреждена, и затем затяните еѐ с требуемым усилием.



ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки охлаждающей жидкости:10 Н•м (1,0 кг-с/м)
10. Установите на место шланг резервуара с охлаждающей жидкостью.
11. Залейте охлаждающую жидкость рекомендованного типа в радиатор,
пока не заполните его полностью.



ПРИМЕЧАНИЕ:

Рекомендуемый антифриз:
Высококачественный антифриз на основе этиленгликоля, содержащий
ингибиторы коррозии для алюминиевых двигателей.
Пропорция смешивания охлаждающей жидкости с водой:1:1
Общий объѐм:1,9 л.
