ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке


Масло двигателя

Всегда проверяйте и заменяйте масло в двигателе с периодичностью, указанной в
Таблице периодического технического обслуживания, см. начало таблицы на стр. 86.
Всегда заменяйте масляный фильтр при замене масла.

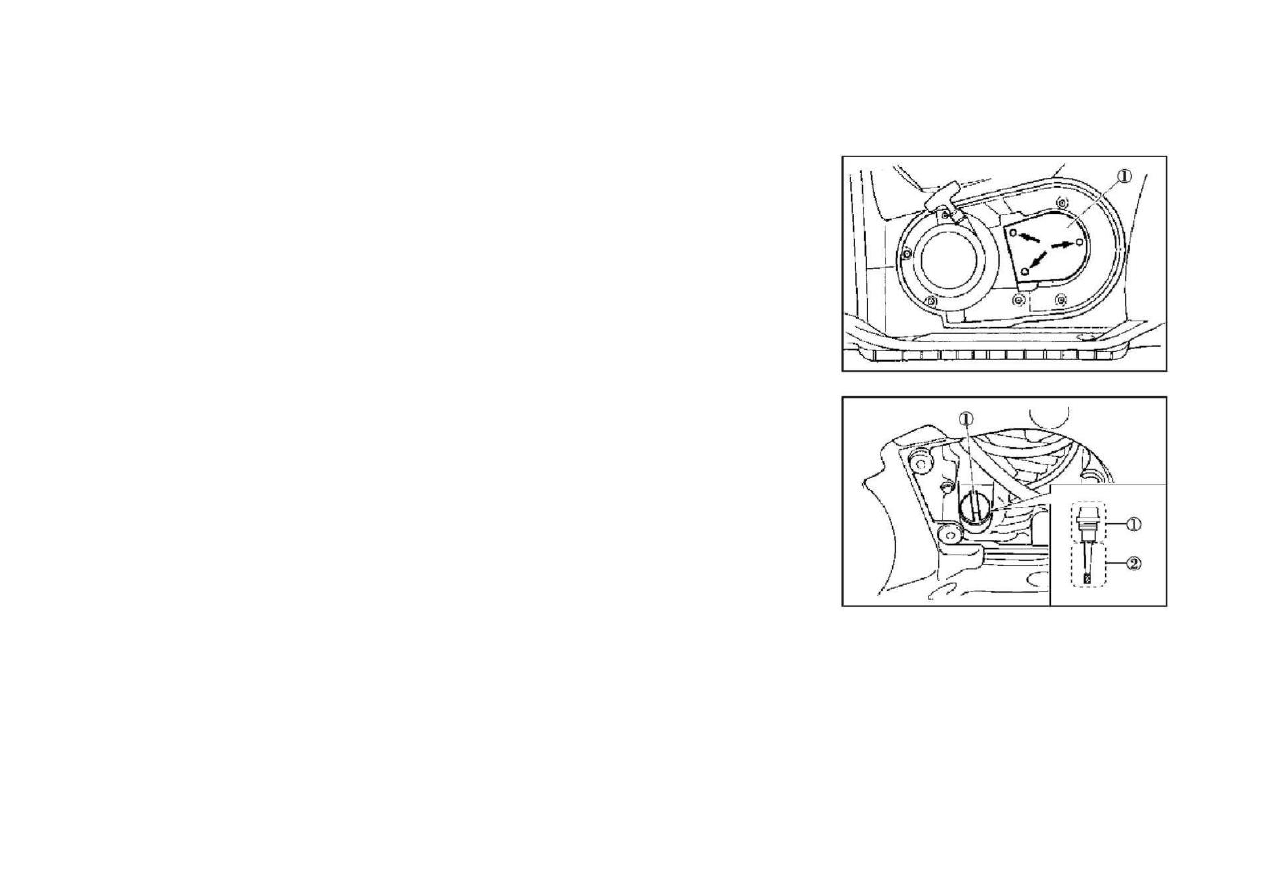

Проверка моторного масла

1.

Потяните наружу в указанных местах .

2. Расположите квадроцикл на горизонтальной поверхности.
3. Заведите двигатель и дайте ему поработать на холостом ходу 20-30 секунд. Заглушите
двигатель.
4. Подождите несколько минут, пока масло осядет.
5.

Отверните крышку заливной горловины масла двигателя , вытащите и вытрите куском

чистой ткани щуп .
6. Вставьте щуп уровня в отверстие для заливки масла и заверните его, затем
извлеките и проверьте уровень масла.



ПРИМЕЧАНИЕ:

Уровень масла должен быть между отметками «Мин» и «Макс».


- 91 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке


Проверка уровня масла двигателя

7. Если уровень масла приближается к минимальной отметке или ниже
еѐ, долейте достаточное количество масла рекомендованного типа,
чтобы поднять уровень масла до требуемого уровня.
8.

Вставьте щуп в отверстие для залива масла и затяните крышку-щуп

горловины заливного отверстия.
9.

Установите панель на место.

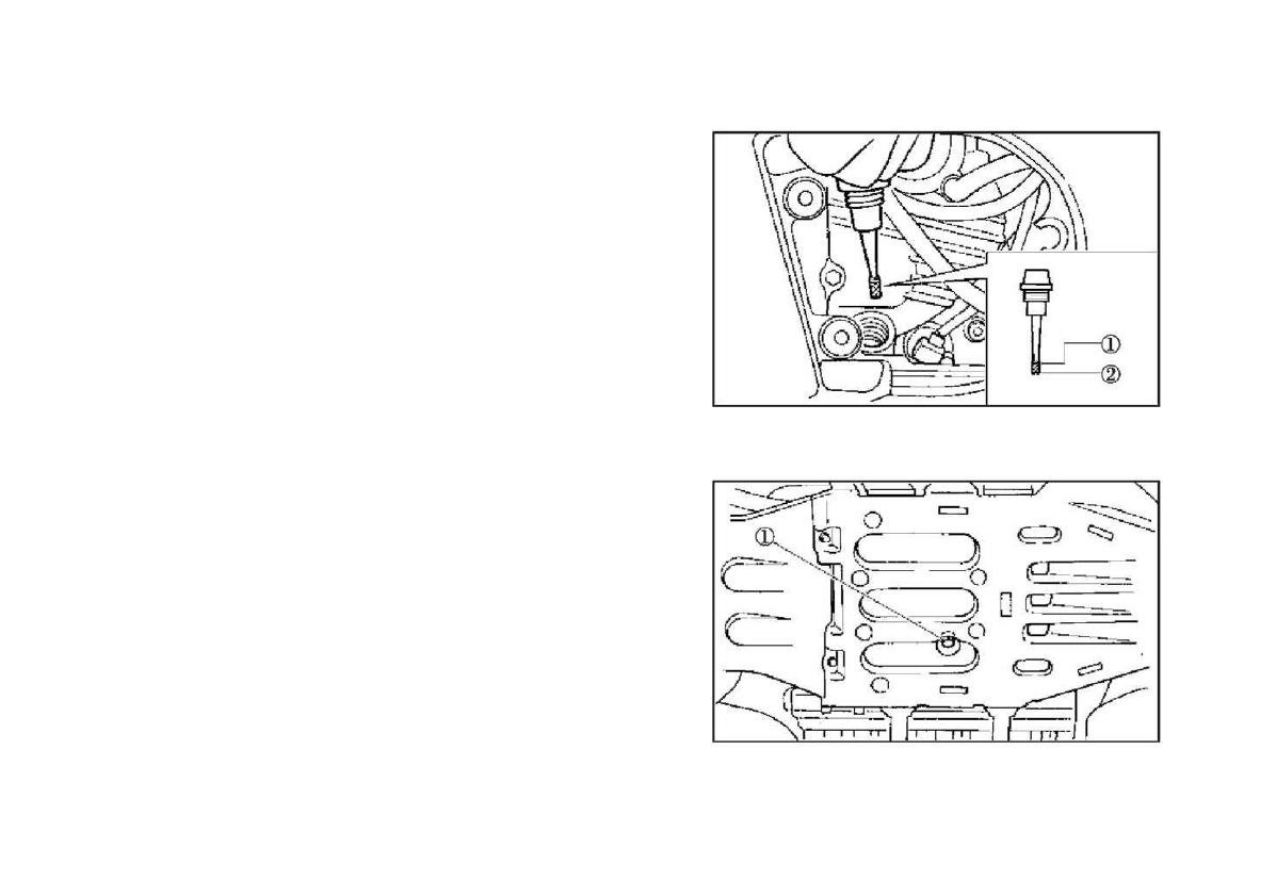

Для замены масла в двигателе

1. Заведите двигатель, прогрейте его в течение нескольких минут, а затем
заглушите.
2. Поместите поддон для сбора использованного масла под двигатель,  а
затем снимите крышку-щуп горловины маслоналивного отверстия.
3.

Выкрутите пробку слива масла , чтобы слить масло из картера

двигателя.
6.

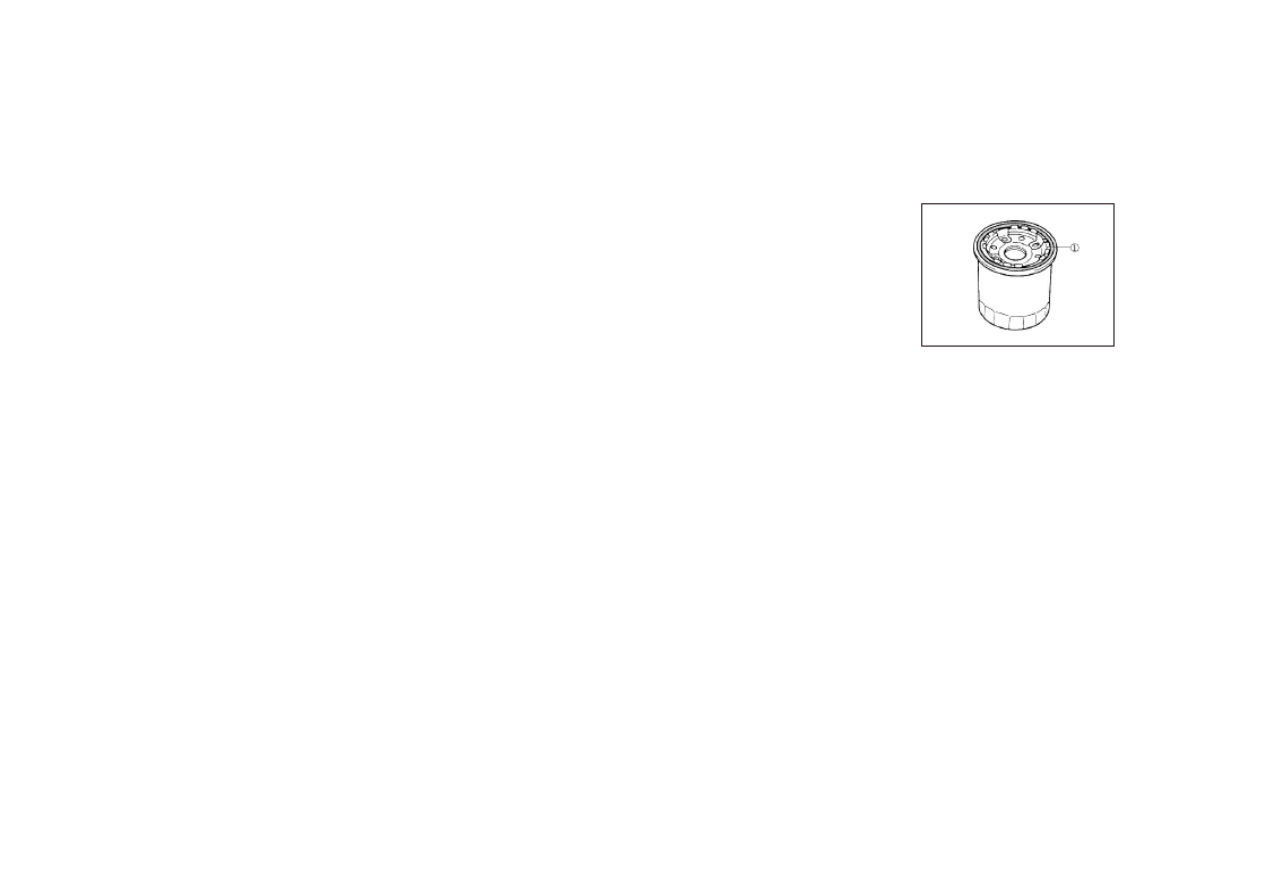

Открутите масляный фильтр специальным ключом.



ПРИМЕЧАНИЕ:

Ключ можно заказать у ближайшего к Вам официального дилера.
















- 92 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке


Для замены моторного масла


7. Смажьте прокладку фильтра  тонким слоем моторного масла.

ПРИМЕЧАНИЕ:

Убедитесь, что прокладка установлена надѐжно.

8.

Залейте некоторое количество рекомендованного масла в корпус фильтра. Установите новый

масляный фильтр с помощью специального ключа и затяните с требуемым усилием при помощи
динамометрического ключа.

ПРИМЕЧАНИЕ:

Усилие затяжки масляного фильтра: 17 Н • м (1,7кгсм).

10. Установите на место сливную пробку и затяните еѐ с требуемым усилием затяжки.

ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки: 30 Н • м (3,0кгсм)

11.

Долейте необходимое количество масла, установите крышку маслоналивной горловины на место и затяните еѐ.

ПРИМЕЧАНИЕ:

Объѐм масла без учѐта масляного фильтра: 1.8 л
Объѐм масла с учѐтом масляного фильтра: 1.9 л

12. Заведите двигатель и прогрейте его в течение нескольких минут. Во время прогрева убедитесь в отсутствии утечки. Если найдено
место утечки масла, немедленно заглушите двигатель и установите еѐ причину.

13. Заглушите двигатель, проверьте уровень масла и скорректируйте его, если это необходимо.









- 93 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА




Рекомендации по смазке


Масло для редуктора заднего привода

Перед каждой поездкой необходимо проверять отсутствие утечки масла из
картера редуктора заднего привода. Если найдена какая-либо утечка,
попросите дилера проверить и отремонтировать квадроцикл.

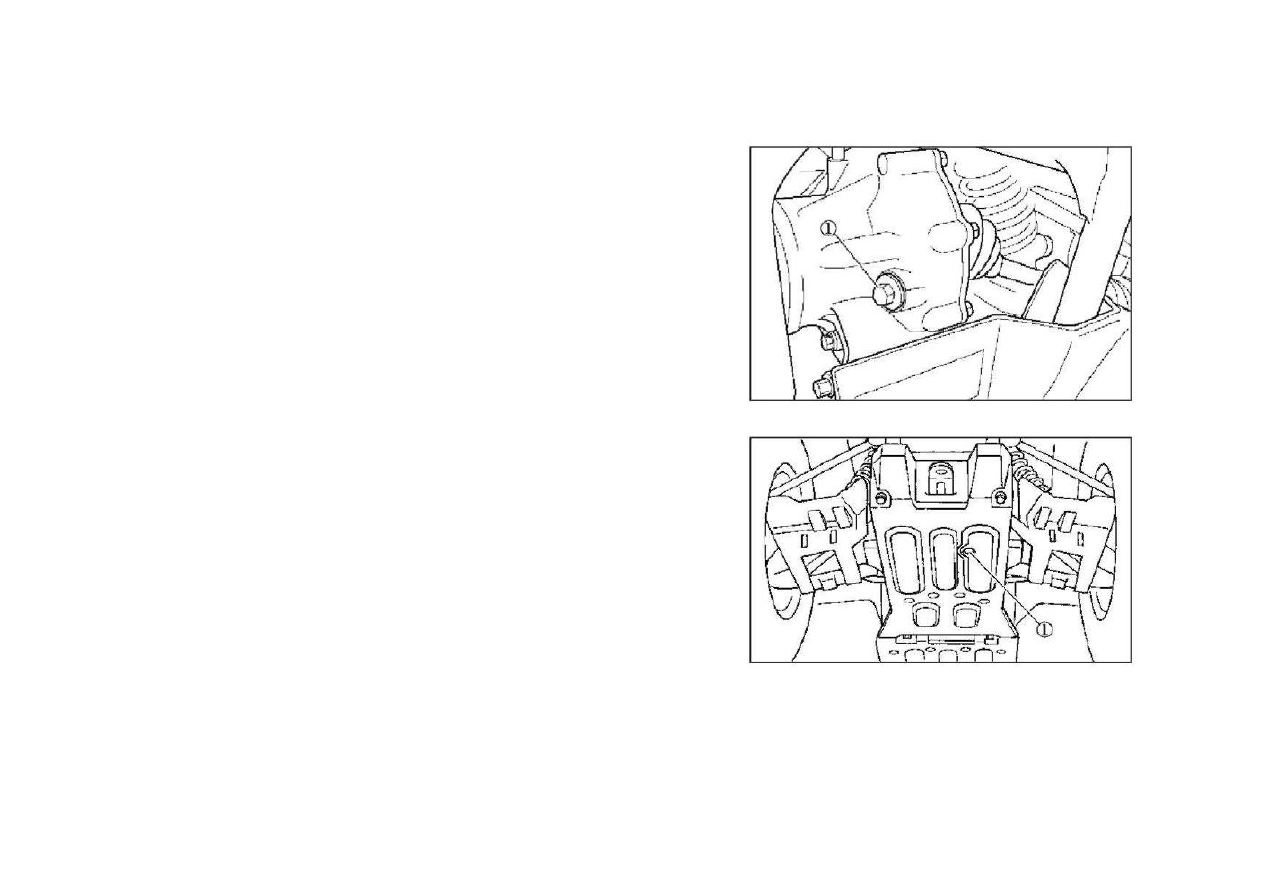

Замена масла в картере редуктора заднего привода

1. Расположите транспортное средство на горизонтальной поверхности.
2. Поместите контейнер под картер редуктора заднего привода, чтобы собрать
использованное масло.
3.

Выкрутите пробку для заливки масла и сливную пробку, слейте масло.

4.

Закрутите на место сливную пробку и затяните еѐ с требуемым усилием.



ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки: 23 Н•м (2,3кгсм)

5. Залейте масло в картер редуктора заднего привода.



ПРИМЕЧАНИЕ:

Объѐм масла при периодической замене:
0,

25 л

Общий объѐм масла:
0,

30 л
