- 106 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Регулировка оборотов холостого хода


ПРИМЕЧАНИЕ:

Для проведения этой процедуры необходимо использовать
диагностический тахометр.


1.

Заведите двигатель и прогрейте его в течение нескольких минут

примерно на 1000 – 2000 оборотах/минуту. Время от времени
увеличивайте обороты двигателя до 4000 – 5000 оборотов/минуту.
Двигатель прогрелся, если быстро откликается на открытие дросселя.

2.

Снимите панель.

3.

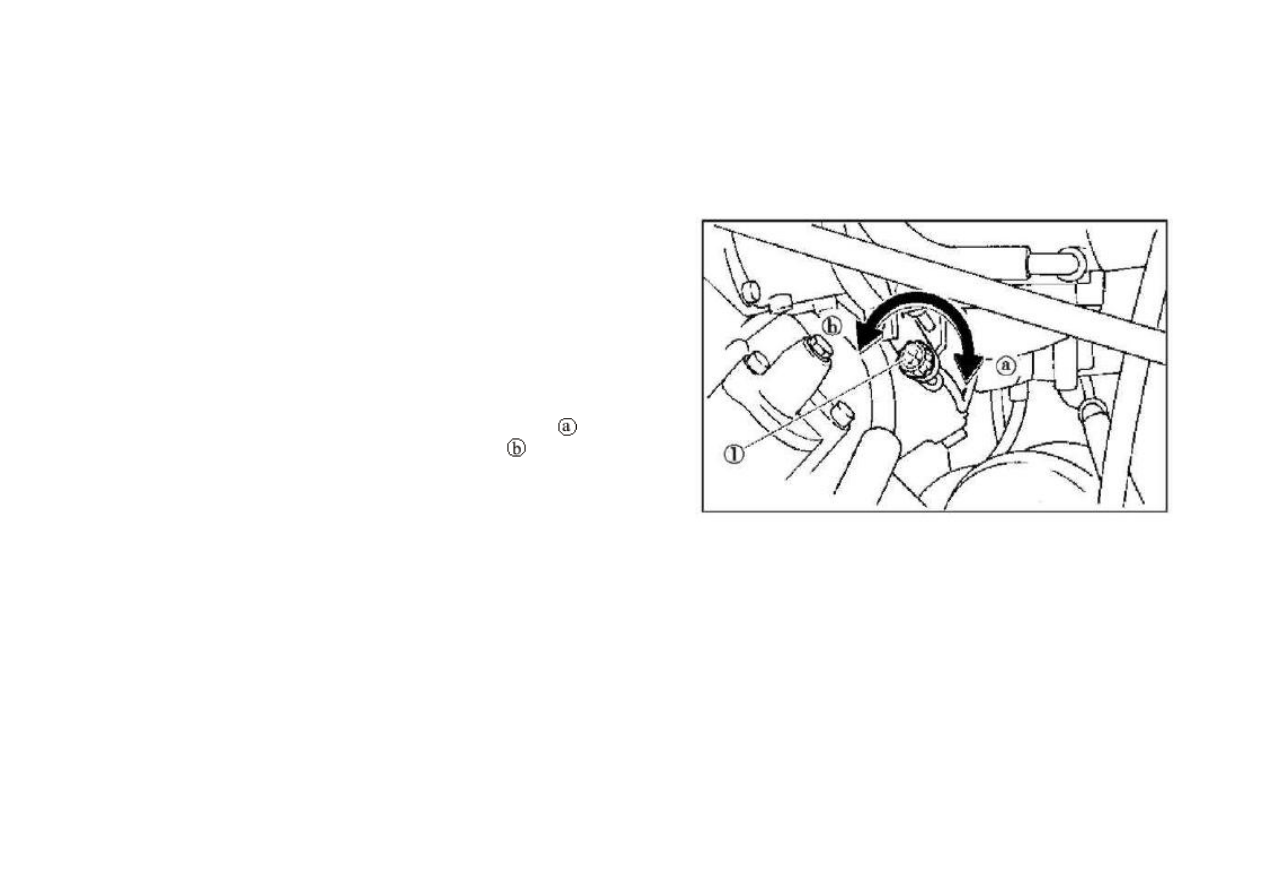

Подключите тахометр к проводу свечи зажигания и затем установите

требуемые обороты холостого хода при помощи регулировочного
винта упора дросселя. Поверните винт в направлении

, чтобы

увеличить обороты двигателя, и в направлении

, чтобы уменьшить

обороты двигателя.



ПРИМЕЧАНИЕ:

Рекомендованные обороты холостого хода: 1200-1400 об/мин.

4. Установите панель корпуса на место.


Регулировка клапанных зазоров

Правильные клапанные зазоры в процессе эксплуатации изменяются, что выражается в нарушении своевременности подачи топливо-
воздушной смеси, работы выпускной системы и шумах двигателя. Для предотвращения этого необходимо регулярно корректировать
клапанные зазоры. Однако эту процедуру должен осуществлять квалифицированный автомеханик сервисного центра.

- 107 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Регулировка рычага дросселя
ПРИМЕЧАНИЕ:

Отрегулируйте обороты двигателя на холостом ходу, прежде чем регулировать свободный ход рычага дросселя.

1. Ослабьте контргайку.
2. Поворотом регулировочной втулки добейтесь величины
свободного хода рычага дросселя  3—5 мм.
3. Затяните контргайку.


Проверка передних тормозных колодок

Проверьте тормозные колодки на наличие повреждения и износа.
Если толщина колодок менее 2 мм, обратитесь к дилеру для
замены комплекта колодок.



ПРИМЕЧАНИЕ:

Необходимо демонтировать колѐса для проверки тормозных
колодок.





- 108 -






ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Проверка задних тормозных колодок

Проверьте тормозные колодки на наличие повреждения и износа.
Если их толщина меньше 4 мм, попросите дилера заменить колодки.


Проверка уровня тормозной жидкости

При  недостаточном уровне тормозной жидкости воздух может проникнуть в
тормозную  систему,  а  тормоза  потерять  эффективность.  Перед  началом
поездки  проверьте,  чтобы  уровень  тормозной  жидкости  был  выше
минимальной  отметки.  В  случае  необходимости  долейте  тормозную
жидкость. Резервуар для тормозной жидкости главного цилиндра переднего
тормоза  расположен  справа,  на  руле,  а  компенсационный  бачок  для
тормозной жидкости главного цилиндра ножного тормоза  - рядом с педалью
тормоза.







- 109 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Проверка уровня тормозной жидкости


Обратите внимание на следующие меры предосторожности:
1. При проверке уровня жидкости определите положение уровня жидкости в резервуаре главного цилиндра путѐм покачивания рулѐм
вправо-влево.
2. Используйте тормозную жидкость только требуемого качества. В  противном случае, резиновые манжеты могут выйти из строя, что
приведет к утечкам и ухудшению тормозной способности.



ПРИМЕЧАНИЕ:

Рекомендуемая тормозная жидкость: DOT3 или DOT 4.

3. Долейте тормозную жидкость той же марки, что уже находится в резервуарах. При смешивании жидкостей разных марок может
произойти вредная химическая реакция, и тормозная способность ухудшится.
4.

Будьте осторожны, чтобы при доливке тормозной жидкости в резервуары не попадала вода. Вода существенно снижает точку

кипения тормозной жидкости.  После попадания в резервуар воды и при интенсивной работе тормозами, происходит нагревание
жидкости и возможно образование паровой пробки, существенно снижающей эффективность тормозов.
5.

Тормозная жидкость может повредить окрашенные поверхности и пластиковые детали. Пролившуюся жидкость необходимо

немедленно вытирать.
6.

Если уровень тормозной жидкость снижается, предоставьте транспортное средство официальному дилеру CFMoto для проверки

тормозной системы.
