Квадроцикл CF500A. Руководство - часть 64



253



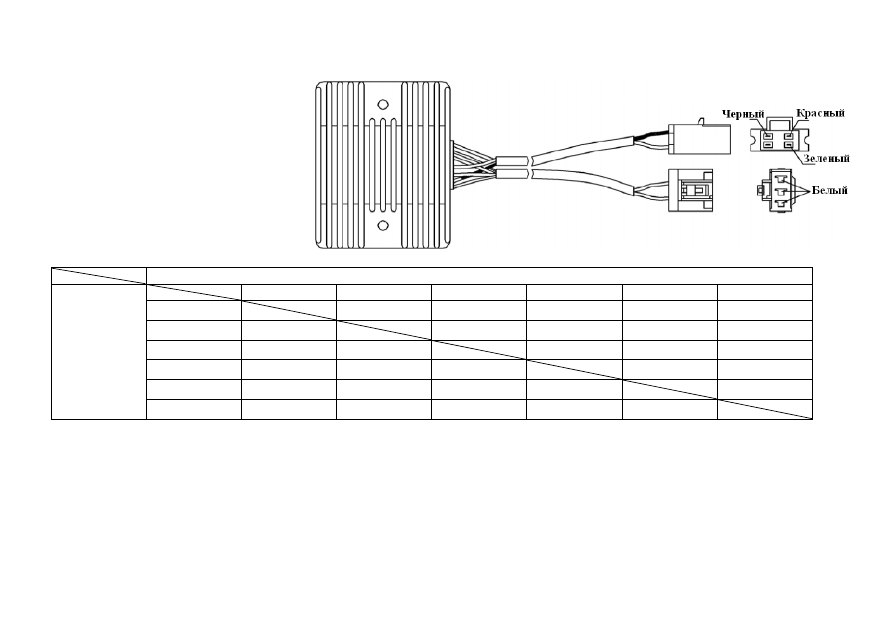

Регулятор/выпрямитель

Измерить  сопротивление  между  выводами
при помощи мультиметра
Если  какое-либо  из  сопротивлений  не
находится  в  заданном  пределе,  заменить
регулятор/выпрямитель

Примечание:
Если  мультиметр  показывает  менее  1,4В,
когда  подсоединены  щупы,  заменить
батарейку мультиметра







Красный (+)

Черный (–)



Желтый

Желтый

Желтый

Зеленый

Красный

Черный

Желтый



∞



∞



400–500

∞



∞



Желтый

∞





∞



400–500

∞



∞



Желтый

∞



∞





400–500

∞



∞



Зеленый

∞



∞



∞





∞



∞



Красный

400–500

400–500

400–500

750–850



∞



Черный

∞



∞



∞



∞



∞









254

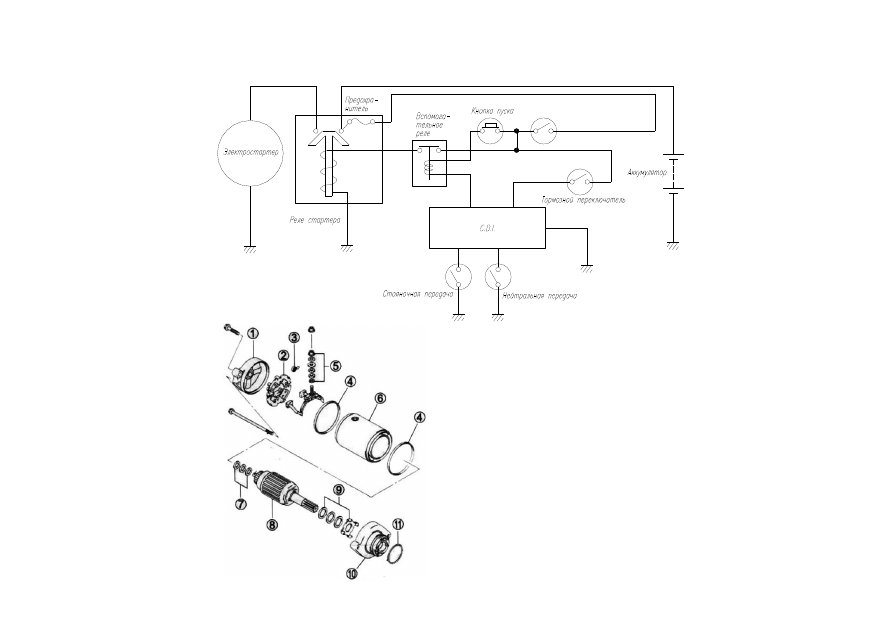

Система зажигания, двигатель стартера





1.

Кронштейн

2.

Держатель щеток

3.

Пружина щетки

4.

Резиновое кольцо

5.

Шайбы регулировочный

6.

Корпус двигателя

7.

Шайбы

8.

Обмотка якоря

9.

Комплект шайб

10.  Внутренний кронштейн
11.  Резиновое кольцо



255

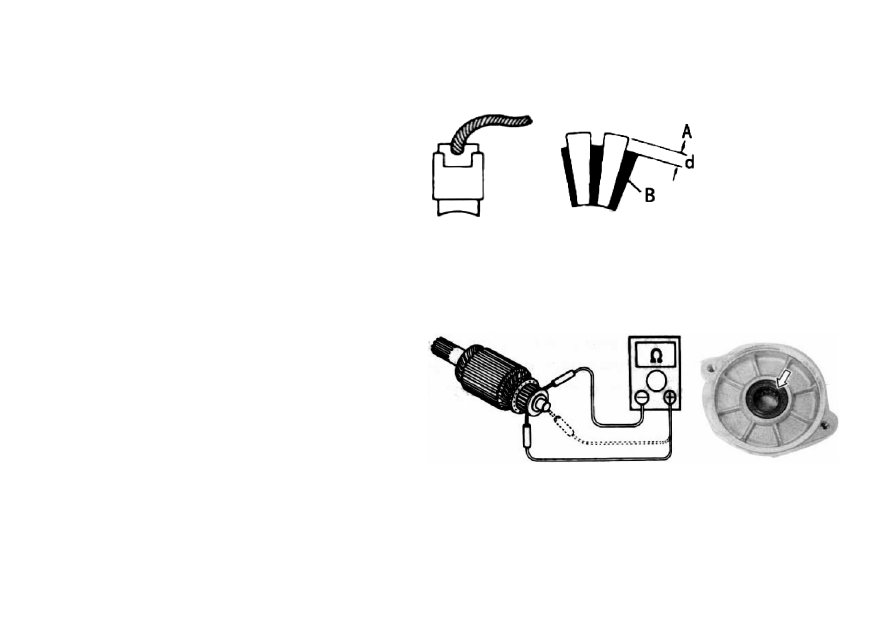

Щетки

Проверить щетки на излишний износ, трещины или царапины
держателя щеток.
Износ, трещины, царапины - заменить


Коллектор

Проверить коллектор на изменение цвета, ненормальный износ
или подрезание.
При ненормальном износе или повреждении заменить.
Если  коллектор  изменил  цвет,  отполировать  его  абразивной
бумагой и очистить сухой и чистой тканью.
Если  имеется  подрезание,  вынуть  изолятор  В  и  подогнать  его
длину на расстояние, показанное на рисунке (d).
d> = 1,5 мм


Обмотка якоря

Проверить  цепь  между  каждым  сегментом  и  между  каждым
сегментом и валом якоря с помощью мультиметра.
Если  цепи  нет  между  сегментами  или  сегментами  и  валом,
заменить якорь новым.


Сальник

Проверить боковую поверхность сальника на повреждения или
утечку.
При повреждении или утечке заменить двигатель стартера.










256

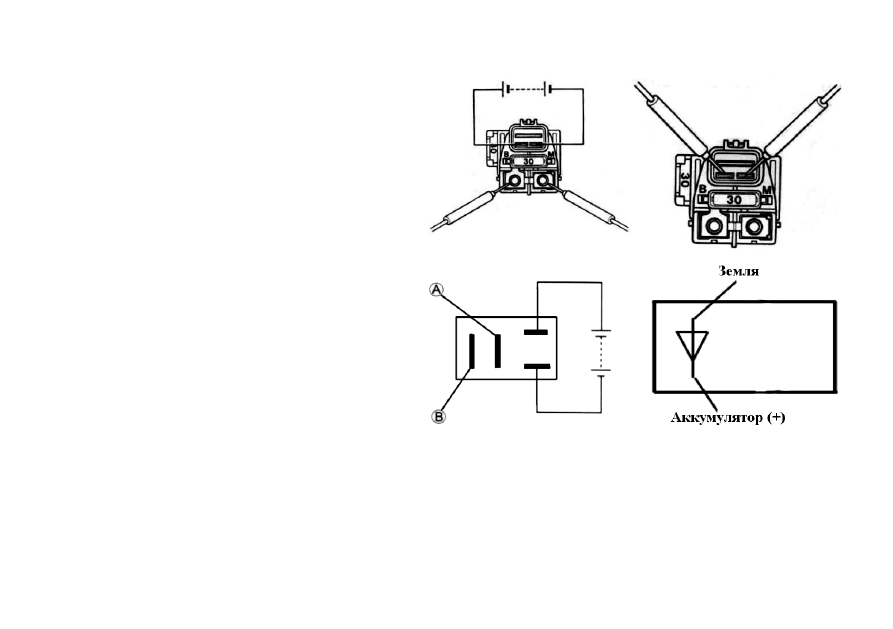

Реле стартера

Подать  напряжение  12В  на  выводы  и  проверить  цепь  между
положительным  и  отрицательным  выводом,  используя
мультиметр.
Если  реле  стартера  срабатывает  и  цепь  обнаружена,  значит,
реле в норме.
Если цепи нет без подачи 12В, реле также в порядке.

Примечание:
Не подавать напряжение аккумулятора на реле стартера более
2 секунд. Это может привести к перегреву и повредить обмотку
реле.

Измерить сопротивление обмотки между выводами с помощью
мультиметра.  Если  сопротивление  не  соответствует  заданной
величине, заменить реле стартера на новое.
Мультиметр поставить на предел 1х10Ом.
Сопротивление обмотки реле стартера: 3-5Ом.


Вспомогательное реле стартера

Подать  напряжение  12В  на  выводы  и  проверить  цепь  между
А и В, используя мультиметр.
Если  реле  стартера  срабатывает  и  цепь  обнаружена,  значит,
реле в норме.
Если цепи нет без подачи 12В, реле также в порядке.
Поставить мультиметр на предел 1х100Ом
Сопротивление обмотки вспомогательного реле: 90-100Ом.
