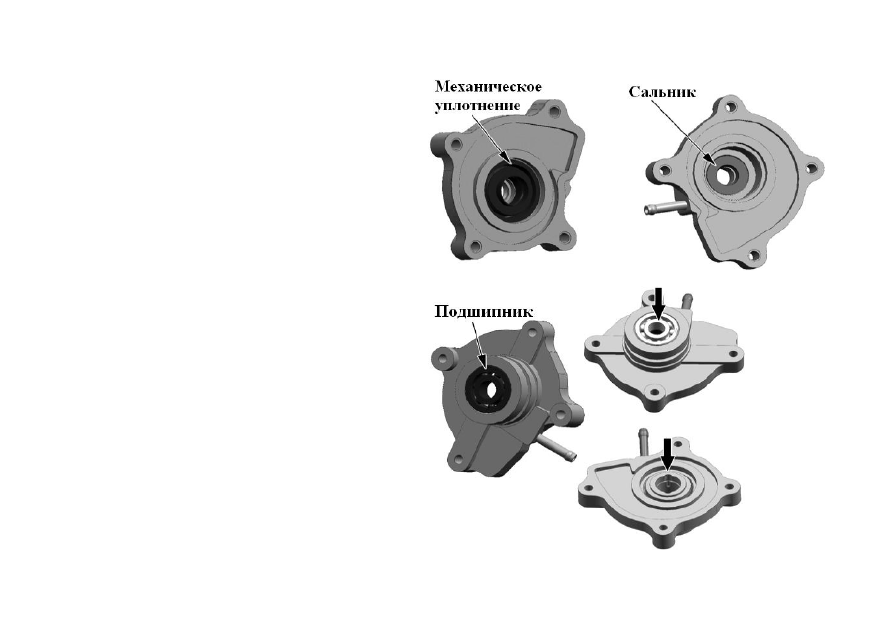

Снять механическое уплотнение специальным инструментом
Примечание:  Механическое  уплотнение  не  следует  снимать,
если оно находится в нормальном состоянии.
Примечание: Снятое механическое уплотнение не использовать
повторно.
Положить ткань на корпус водяного насоса, снять сальник.
Примечание: Сальник не следует снимать, если он находится в
нормальном состоянии.
Примечание: Снятый сальник не использовать повторно.
Снять подшипник специальным инструментом.
Примечание:  Подшипник  не  следует  снимать,  если  он
находится в нормальном состоянии.
Примечание: Снятый подшипник не использовать повторно.


Контроль водяного насоса
Подшипник

Проверить  люфт  подшипника  вручную,  когда  он  находится  в
корпусе водяного насоса
Повернуть  внутреннюю  обойму  подшипника  для  контроля  на
ненормальный звук и плавность вращения
Заменить  подшипник,  если  обнаружено  его  ненормальное
состояние


Механическое уплотнение

Проверить  механическое  уплотнение  на  повреждения,  особое
внимание уделить торцевой поверхности
В  случае  утечки  или  повреждения  заменить  механическое
уплотнение.
При необходимости заменить также уплотнительное кольцо.









246



Сальник

Проверить сальник на повреждения. Особое внимание уделить
торцевой поверхности.
В случае повреждения или утечки заменить сальник

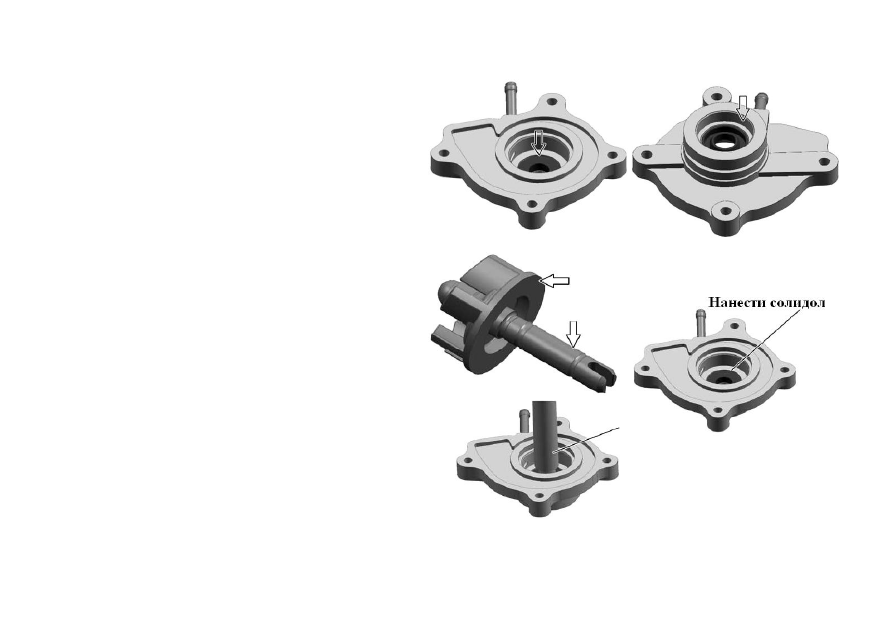

Корпус водяного насоса

Проверить сопрягаемую поверхность корпуса водяного насоса
с подшипником и механическим уплотнением.
При повреждениях – заменить.


Крыльчатка

Проверить крыльчатку и вал на повреждения.
При повреждениях – заменить.


Сборка и установка водяного насоса

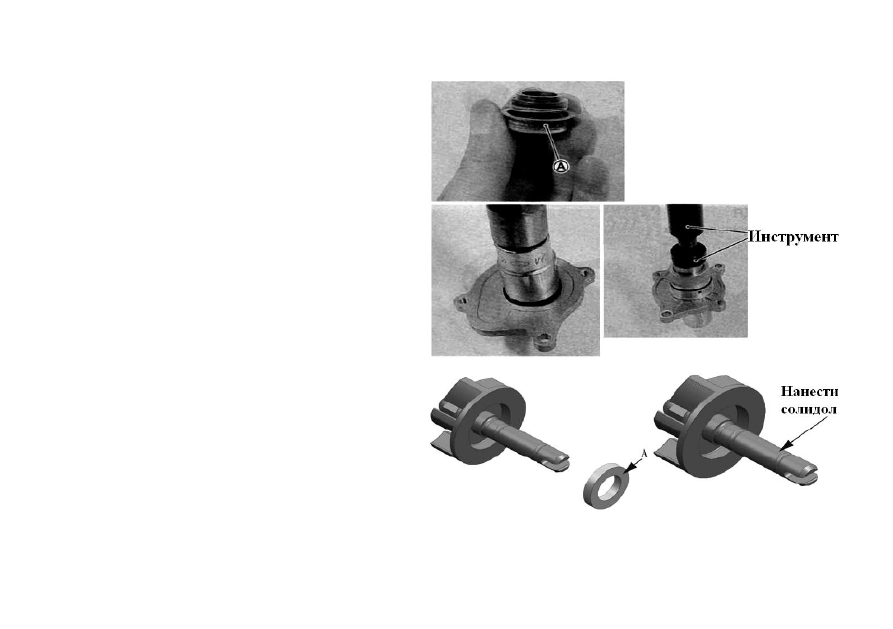

Установить сальник специальным инструментом.
Инструмент: Приспособление для установки сальников.
Примечание:  Маркировка  на  сальнике  должна  быть  обращена
наружу.
Нанести  небольшое  количество  солидола  на  боковую
поверхность сальника.









247


Установить механическое уплотнение соответствующим
торцевым ключом.

Примечание:  Нанести  солидол  на  сторону  А  механического
уплотнения.
Установить подшипник специальным инструментом.
Инструмент: Приспособление для установки подшипников

Примечание:  Маркировка  на  подшипнике  обращена  к
наружной стороне.
Установить уплотнительное кольцо на крыльчатку.
Очистить  механическое  уплотнение  от  масла  и  солидола  и
установить его на крыльчатку.

Примечание: Сторона А механического уплотнения обращена к
крыльчатке.
Нанести солидол на вал крыльчатки.
Установить вал крыльчатки в корпус водяного насоса.









248

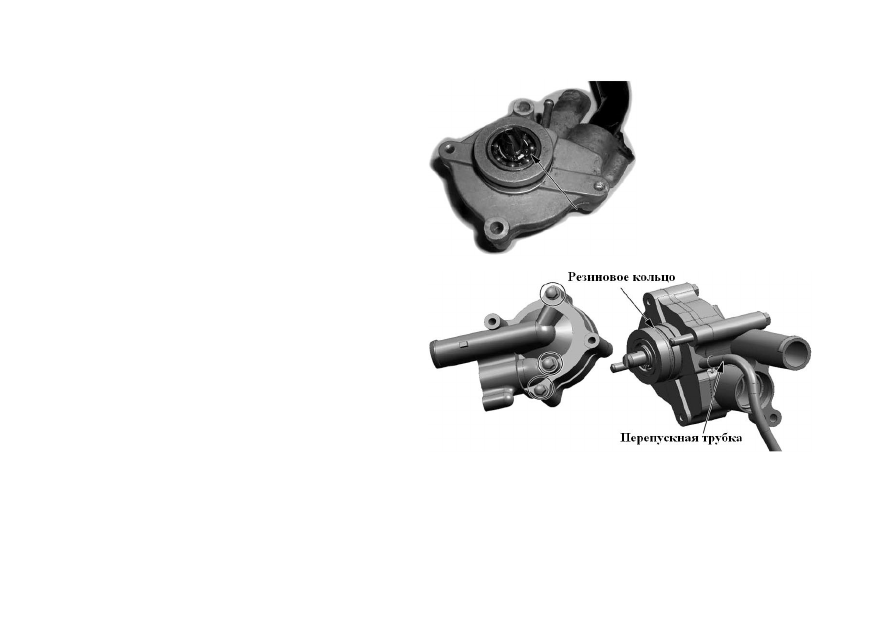

Установить Е–образное кольцо на вал водяного насоса

Установить новую прокладку на корпус водяного насоса

Установить  крышку  водяного  насоса  и  затянуть  болты  и
выпускной болт.

Момент затяжки болтов крышки водяного насоса: 6Н·м

Проверить крыльчатку на плавность вращения.
Установить новую резиновую кольцевую прокладку.

Примечание:
Во  избежание  утечки  масла  использовать  новую  резиновую
кольцевую прокладку
Нанести солидол на кольцевую резиновую прокладку.
