241

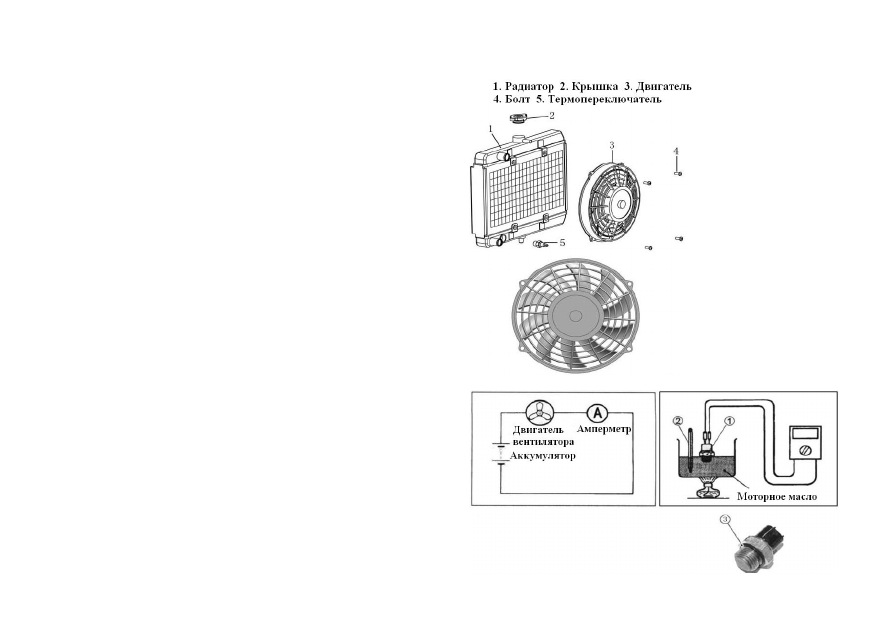

Контроль двигателя вентилятора

Снять двигатель вентилятора с радиатора
Повернуть лопасти для проверки плавности вращения
Проверить двигатель вентилятора: убедиться, что аккумулятор выдает
12 В на двигатель и двигатель работает на полных оборотах, при этом
амперметр должен показывать не более 5 А.
Если  двигатель  не  работает  или  ток  превышает  установленный
предел, заменить двигатель.
Установка:  Нанести  небольшое  количество  стопорной  смазки  на
болты и затянуть с заданным моментом.
Момент затяжки болтов двигателя вентилятора: 10Н·м

Контроль термопереключателя

Снять термопереключатель
Проверить  термопереключатель  на  замыкание  и  размыкание  с
помощью  испытательной  схемы,  показанной  справа.  Соединить
термопереключатель 1 с тестером, поместить его в сосуд с моторным
маслом. Поместить сосуд на спиртовку.
Медленно  нагревать  масло,  считывая  показания  термометра  2  при
замыкании и размыкании термопереключателя.
Инструмент: Амперметр
Рабочая температура термопереключателя:
Стандартная:

(Выключение–Включение): около 88



С.





(Включение–Выключение): около 82



С.

Примечание: Избегать ударов по термопереключателю.
Избегать контакта термопереключателя с термометром или сосудом.
Установка: Использовать новую кольцевую резиновую прокладку 3 и
затянуть термопереключатель до заданного момента:
Момент затяжки термопереключателя: 17Н·м
После

установки

термопереключателя

проверить

уровень

охлаждающего средства. При необходимости долить.









242



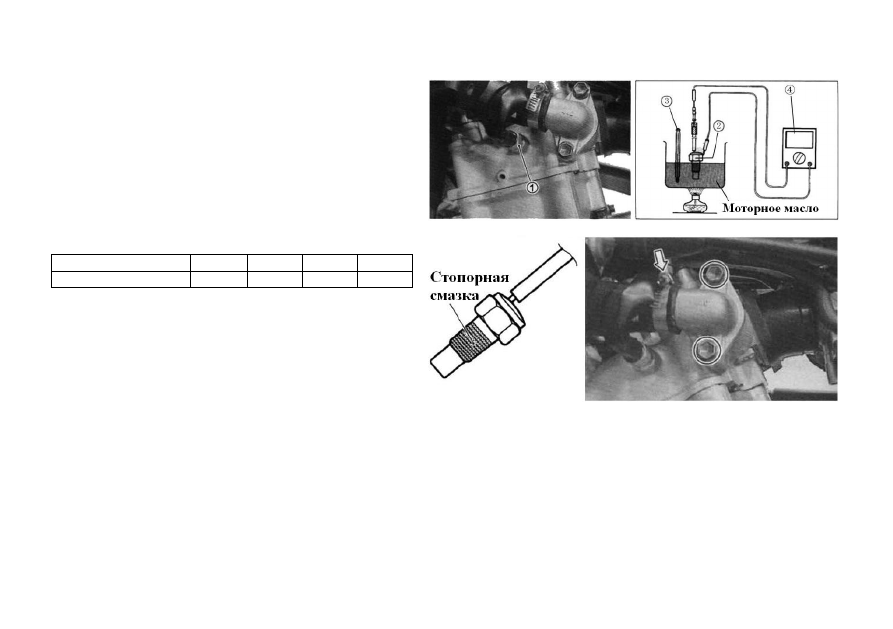

Контроль датчика температуры воды

Положить ткань под датчик температуры воды 1 и снять его с
головки цилиндра.
Проверить  сопротивление  датчика  температуры  воды,  как
показано

на

рисунке

справа.

Подсоединить

датчик

температуры  воды  2  к  тестеру  и  поместить  его  в  сосуд  с
моторным маслом.
Поставить  сосуд  над  спиртовкой.  Медленно  нагревать  масло,
считывая показания термометра 3 и омметра 4.


Температура воды и сопротивление

Температура,



С

50

80

100

120

Сопротивление, Ом

154±16  52±4

27±3

16±2


Установка:
Нанести небольшое количество стопорной смазки для резьбы и
установить  его  на  головку  цилиндра,  затянув  до  заданного
момента.
Момент затяжки датчика температуры воды: 10Н·м
Примечание: Избегать ударов по датчику температуры
Избегать контакта датчика с термометром или сосудом.
После  установки  проверить  уровень  охлаждающего  средства.
При необходимости – долить.


Контроль термостата

Снять корпус термостата, снять термостат.









243


Проверить корпус термостата на трещины.

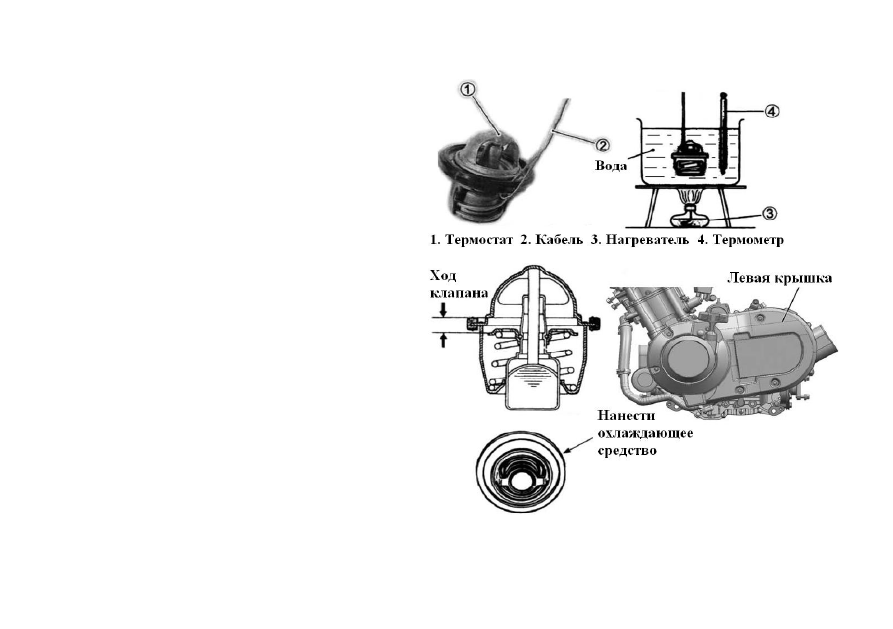

Проверить термостат в следующем порядке:
Пропустить кабель между фланцем термостата, как показано на
рисунке справа; погрузить термостат в бак с водой. Убедиться,
что он находится в подвешенном состоянии и не контактирует
с  баком.  Нагреть  бак  на  нагревателе  и  наблюдать  за
изменением  температуры;  считать  показания  термометра  при
открывании клапана.
Температура открывания клапана термостата: 68–74



С

Продолжать нагревать воду для подъема температуры воды.
При  достижении  заданного  значения  температуры  воды  ход
клапана термостата должен составить 3,5–4,5 мм.
Установка:
Процедура установки обратна процедуре снятия.
Нанести  охлаждающее  средство  на  резиновую  прокладку
термостата.
Установить корпус термостата. Затянуть до заданного момента:
Момент затяжки: 10Н·м.


Водяной насос

Снятие и разборка
Снять  крышку  левой  стороны  двигателя;  слить  охлаждающее
средство.

Примечание:  Перед  сливом  охлаждающего  средства
проверить водяной насос на утечку масла или охлаждающего
средства. В случае утечки масла проверить сальник водяного
насоса,  резиновую  кольцевую  прокладку.  В  случае  утечки
охлаждающего средства проверить сальник воды.









244

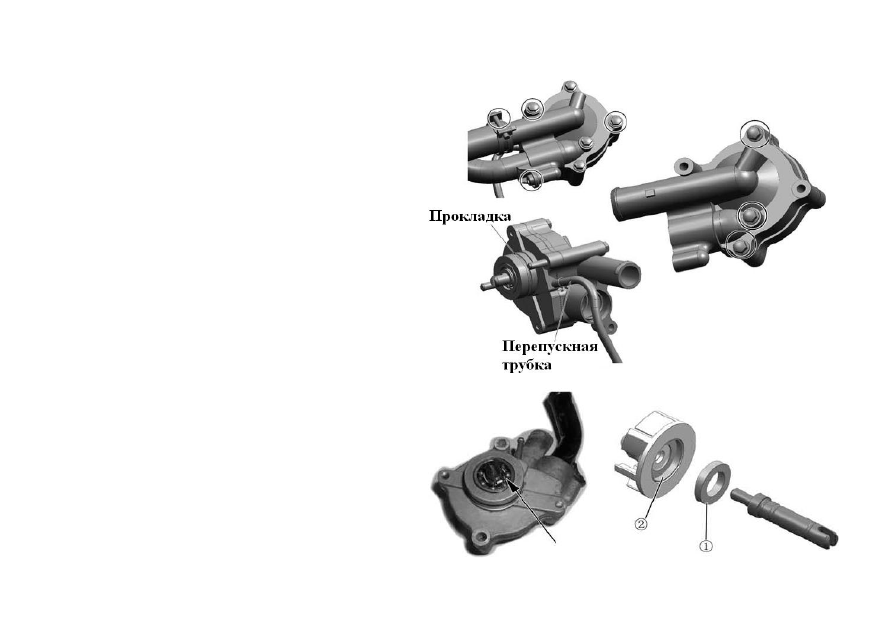

Снять хомуты и водяные шланги

Ослабить болты и снять водяной насос.

Снять кольцевую резиновую прокладку.

Примечание: Кольцевую резиновую прокладку не использовать
повторно.

Снять перепускную трубку.

Ослабить  болты  крышки  водяного  насоса,  снять  крышку  и
прокладку







Снять e–образное кольцо и крыльчатку


Снять уплотнительное кольцо 1 и резиновую прокладку 2.
