249

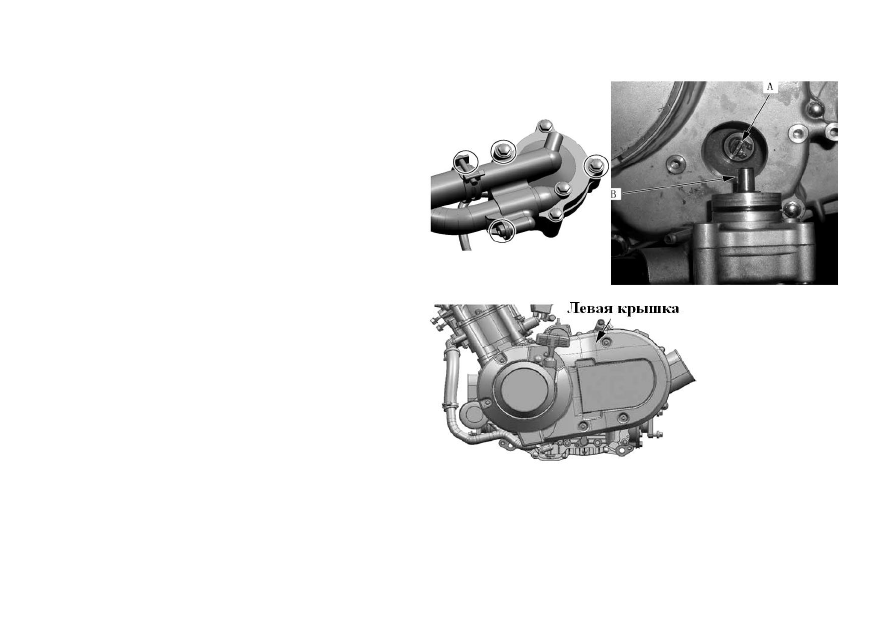

Установить  водяной  насос  и  затянуть  болты  до  заданного
момента
Момент затяжки болтов водяного насоса: 10Н·м

Примечание:  Установить  пазовый  конец  вала  водяного  насоса
В на плоский торец вала масляного насоса А.

Подсоединить водяные шланги


Залить охлаждающее средство



Установить крышку левой стороны









250

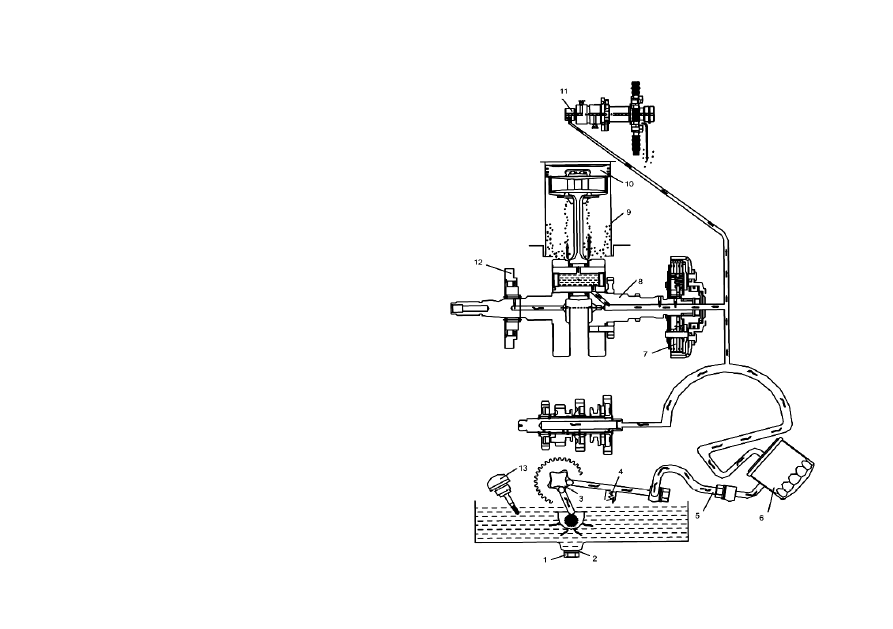

1.

Болт слива масла

2.

Шайба болта слива масла

3.

Масляный насос

4.

Перепускной клапан масла

5.

Наружная масляная трубка

6.

Масляный фильтр

7.

Муфта сцепления

8.

Коленвал

9.

Корпус цилиндра

10.  Поршень
11.  Кулачковый вал
12.  Односторонняя муфта
13.  Измеритель уровня масла





251

18. Электросистема


Система зарядки

18–1

Электрозапуск



18–3

Система зажигания

18–5





252

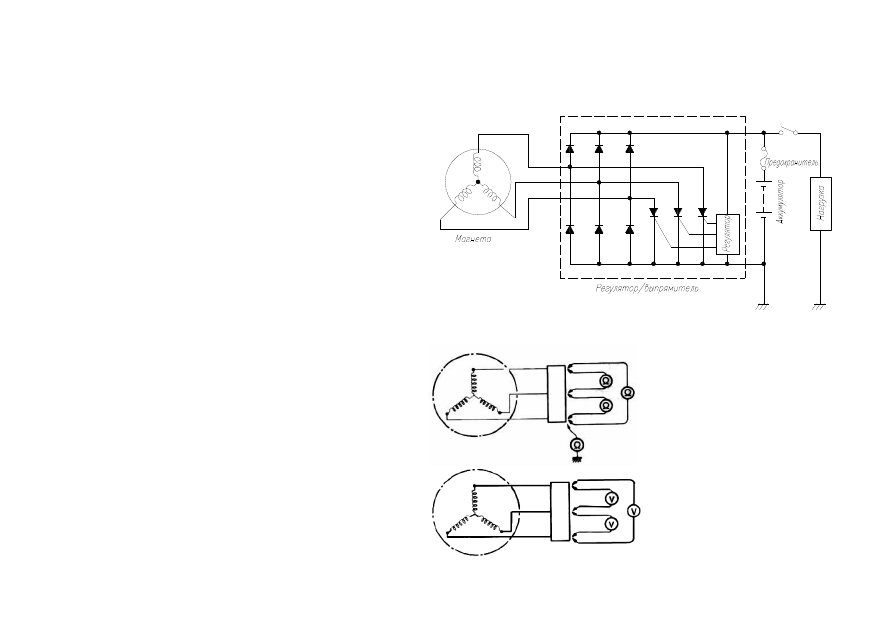

Система зарядки



Сопротивление катушки генератора


Измерить сопротивление между тремя выводами
Заменить  статорную  обмотку  новой,  если  сопротивление  не
соответствует заданной величине
Проверить изоляцию сердечника генератора.

Установить мультиметр на предел 1х10 Ом

Сопротивление катушки генератора: 0,9–1,5 Ом
(желтый–желтый)
Сопротивление изоляции:



 (желтый провод заземления).



Параметры генератора без нагрузки

Запустить двигатель на оборотах 5000об/мин
Измерить  переменное  напряжение  между  тремя  выводами
генератора с помощью мультиметра
Заменить  генератор,  если  напряжение  меньше  заданной
величины
Перевести  мультиметр  в  режим  измерения  переменного
напряжения

Напряжение генератора без нагрузки:
>200В при 5000об/мин.
