Коническая передача

Примечание:  Правильность  зацепления  конической  передачи
зависит  от  того,  находятся  ли  зазор  зацепления  и  контакты
зубьев в заданном диапазоне.

Зазор конической передачи

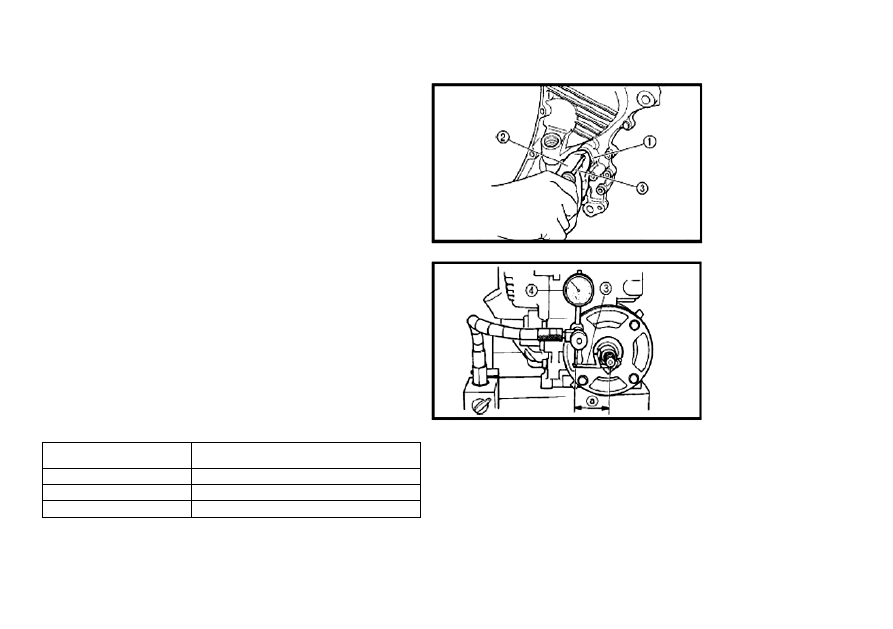

Установить  ведущее  и  ведомое  колеса  в  картер.  Обернуть
отвертку  3  тканью  2  и  вставить  ее  в  отверстие  датчика
скорости  1  левого  картера  для  фиксации  ведущей  конической
шестерни.
Установить специнструмент 3 и микрометр 4.
Инструмент:  Стрелочный  измерительный  индикатор  для
замера  бокового  зазора  конической  шестерни,  микрометр
а=46мм
Провернуть  ведомую  коническую  шестерню  в  обоих
направлениях и замерить люфт.
Примечание:  Измерить  4  точки  в  противоположных
направлениях по вертикали.
Если люфт не находится в заданных пределах, отрегулировать
толщину  регулировочной  шайбы  ведомой  конической
шестерни.  Перепроверить  люфт  до  получения  заданной
величины люфта.
Люфт конической передачи: 0,1–0,2мм
Регулировка:







Измеренный люфт

Регулировка толщины шайбы

<0,1мм

Уменьшить толщину шайбы

0,1–0,2мм

Правильно

>0,2мм

Увеличить толщину шайбы



206



Контакт зубьев

После регулировки люфта проверить контакт  зубьев в соответствии со следующей
процедурой:
Снять ведущий и ведомый валы конической передачи из картера
Нанести на ведомое колесо конической передачи краску или пасту для определения
контакта зубьев
Установить ведущее и ведомое колеса
Провернуть  на  несколько  оборотов  ведомое  коническое  колесо  в  обоих
направлениях
Снять валы ведущей и ведомой конической передачи и проверить окрашенные зубья
на ведущем коническом колесе

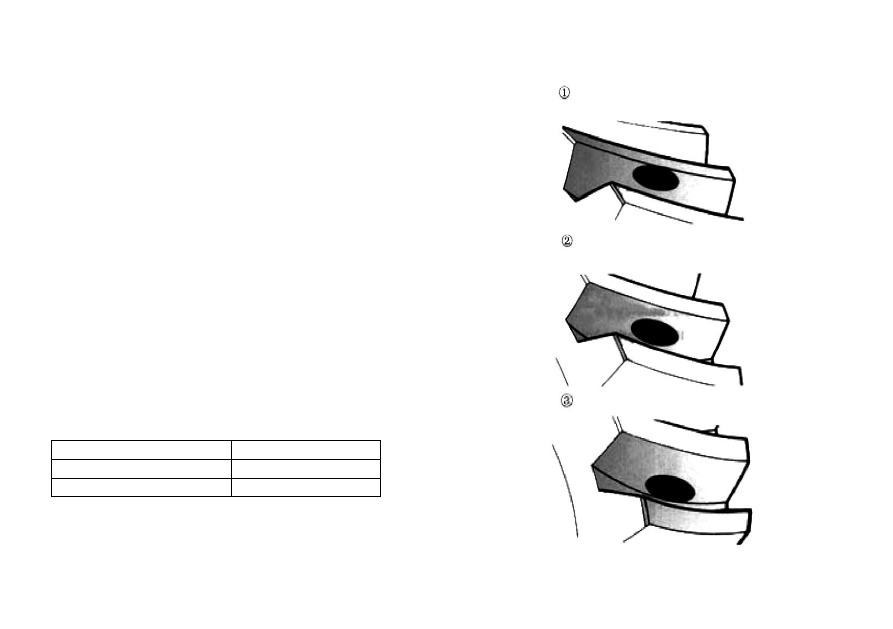

См. иллюстрации справа по контактным отпечаткам зубьев 1,2,3
1 – Неправильно (контакт на вершине зуба)
2 – Правильно
3 – Неправильно (контакт в основании зуба)

Если контакт зубьев правильный (контакт №2), перейти к следующей процедуре.
Если контакт  зубьев неправильный (контакты №2 и №3), отрегулировать толщину
шайбы ведущей конической шестерни.
Повторить  вышеуказанные  шаги  для  проверки  контакта  зубьев  до  получения
правильного контакта.

Регулировка

Контакт зубьев

Регулировка шайбы

Контакт на вершине зуба 1

Увеличить толщину

Контакт в основании зуба 3

Уменьшить толщину

Примечание:
После регулировки контакта зубьев еще раз проверить люфт
Если  люфт  отрегулирован,  но  контакт  зубьев  не  в  норме,  заменить  ведущее  и
ведомое коническое колесо
Как контакт зубьев, так и люфт должны быть в заданных пределах.









207



Уравновешивающий вал

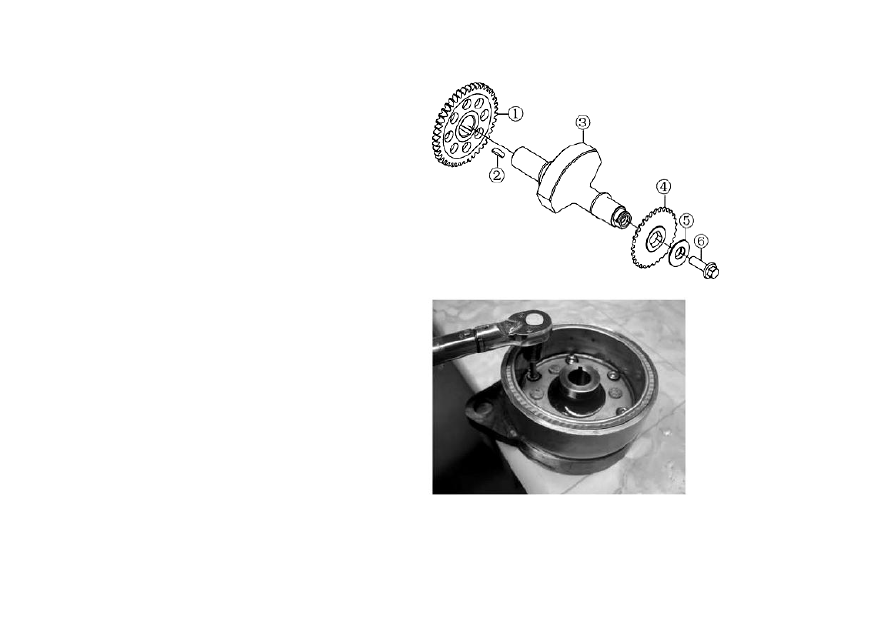

Снять детали, как показано на рисунке справа.
Проверить  каждую  деталь  на  избыточный  износ  или
повреждения.
Износ или повреждения – заменить.

1.

Шестерня уравновешивающего вала

2.

Шпонка

3.

Уравновешивающий вал

4.

Звездочка уравновешивающего вала

5.

Шайба

6.

Болт





Ротор магнето


Снять гайку муфты стартера









208


Проверить ролик муфты стартера и держатель на  избыточный
износ или повреждения.
При износе или повреждении – заменить
Установить муфту стартера в правильном направлении.

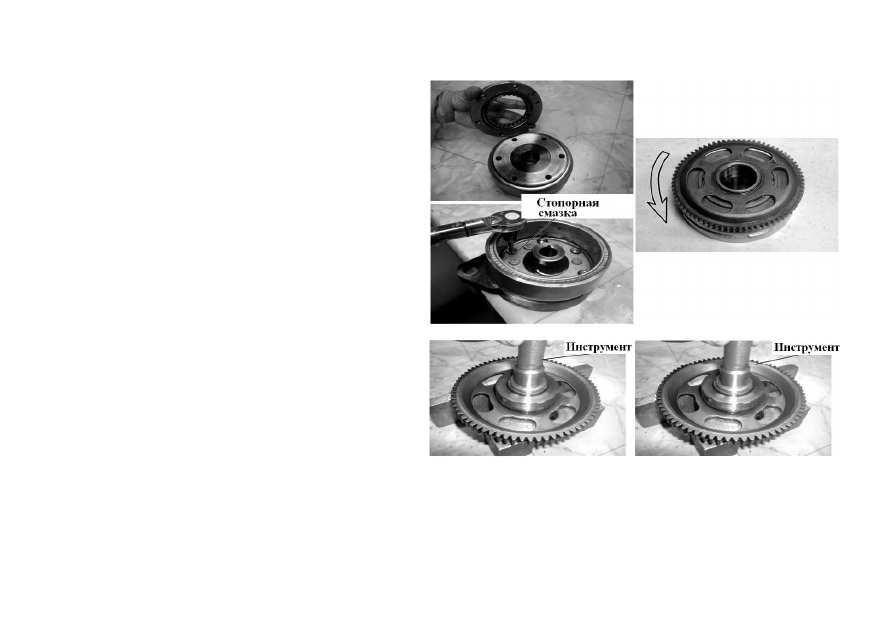

Примечание: При установке муфты стартера на ротор магнето
убедиться,  что  сторона  А  находится  в  правильном
направлении.
Расположить метку со стрелкой В в сторону двигателя
Смазать муфту стартера моторным маслом.
Нанести  стопорную  смазку  на  болт  и  затянуть  до  заданного
момента:
Момент затяжки болта муфты стартера: 26Н·м
Материал: Стопорная смазка для резьбы.


Ведомая шестерня стартера

Установить ведомую шестерню стартера
Повернуть  ведомую  шестерню  стартера  в  направлении,
обратном  метке  со  стрелкой  В.  Шестерня  не  может  быть
повернута в направлении стрелки.
Проверить подшипник ведомой шестерни стартера.
При обнаружении отклонений заменить подшипник.
Снять  подшипник  ведомой  шестерни  стартера  специальным
инструментом.
Установить

подшипник

ведомой

шестерни

стартера

специальным инструментом.
Инструмент:  Приспособление  для  установки  /  снятия
подшипников.
