Шестерня электростартера

Проверить  поверхность  шестерню  на  царапины  или
повреждения.
Царапины или повреждения – заменить


Крышка левого картера

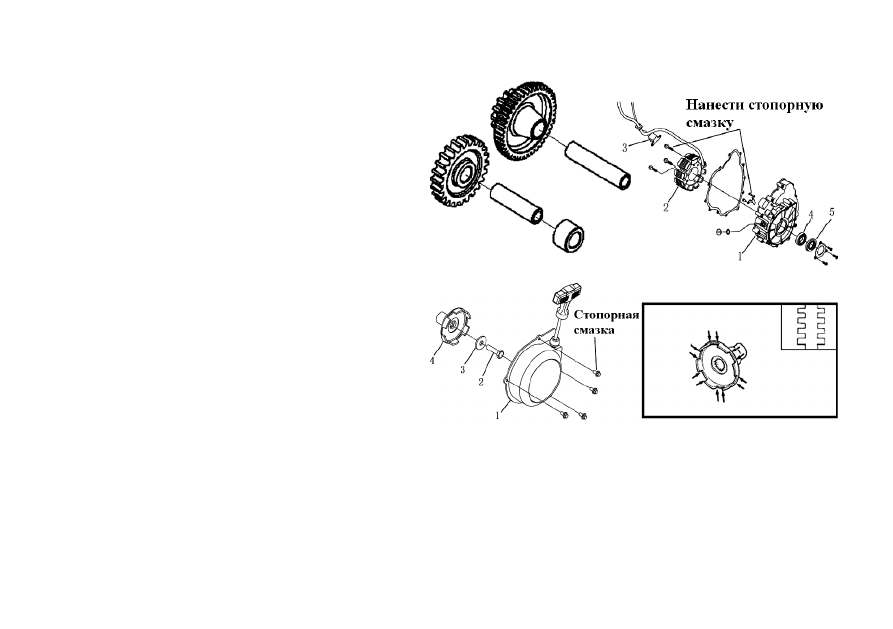

Проверить статорную обмотку 2 магнето, приемную катушку 3
на повреждения.
При обгорании или коротком замыкании заменить новыми.
Проверить подшипник 4 на плавность вращения. При заедании
заменить новым.
Проверить  сальник  5  на  повреждения.  Заменить  его  при
повреждении.
Нанести стопорную смазку для резьбы на болт при сборке.
Момент затяжки болта обмотки магнето: 10Н·м
Смазать  подшипник  4  смазочным  маслом,  а  боковую
поверхность сальника 5 – солидолом при сборке.
Ручной стартер
Разборка

1.

Ручной стартер

2.

Болт

3.

Шайба

4.

Шкив стартера

Контроль
Проверить  барабан  шкива  на  заусенцы,  трещины  или
ржавчину.
В случае дефектов – заменить.









210

Ручной стартер



Разборка

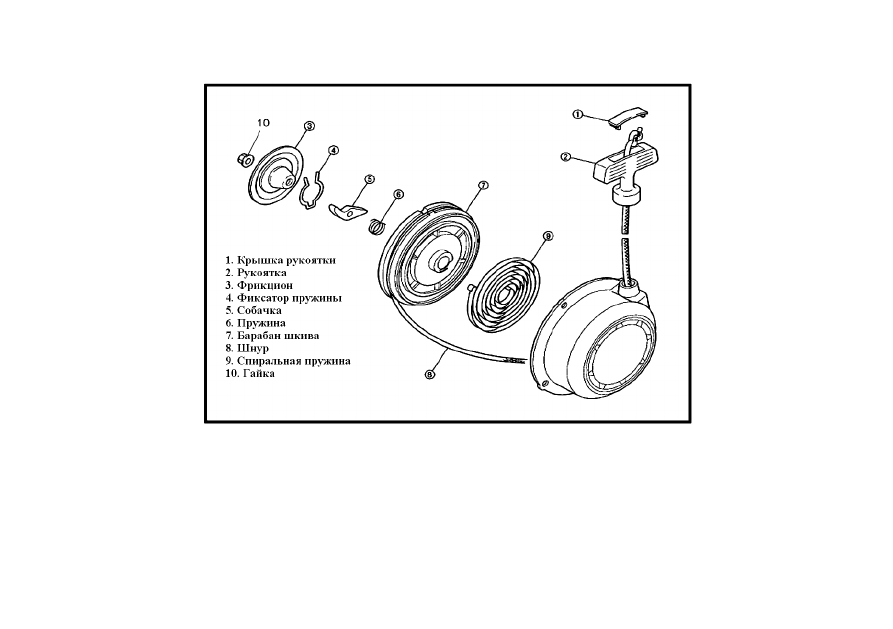

Снять гайку 10, снять детали с корпуса стартера
Предостережение:  Спиральная  пружина  может  резко  развернуться  и
причинить  травму  при  открытом  барабане  шкива.  Необходимо
надевать защитные рукавицы и очки перед процедурой.

Контроль
Проверить все детали на повреждение. При повреждении – заменить.





211


Сборка
При сборке произвести операцию разборки в обратном порядке
и обратить внимание на следующее:

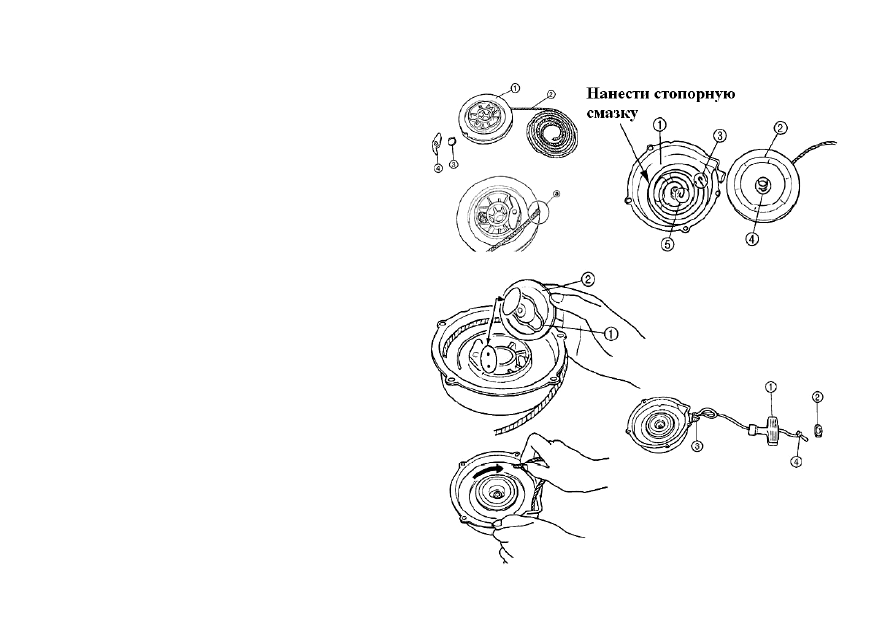

Установить барабан шкива 1, тросик 2, спиральную пружину 3,
демпфер 4.
Намотать тросик по часовой стрелке вокруг барабана шкива на
3 витка и зацепить тросик в точке а барабана.

Предостережение:

Спиральная

пружина

может

резко

развернуться  и  причинить  травму  при  открытом  барабане
шкива. Необходимо надевать защитные рукавицы и очки перед
процедурой.

Установить спиральную пружину 1 и барабан шкива 2
Нанести солидол на пружину
Зацепить  конец  3  спиральной  пружины  за  корпус  стартера,
свернуть спиральную пружину по часовой стрелке.
Зацепить  другой  конец  5  спиральной  пружины  за  крюк  4
барабана шкива.
Установить фиксатор пружины 1, фрикцион 2 и болт.
Повернуть  барабан  шкива  на  три  оборота  для  натяжения
спиральной пружины.
Установить рукоятку 1 и крышку рукоятки 2.
Завязать узел 4 на рукоятке и ослабить узел 3.
Пропустить  тросик  через  отверстие  в  корпусе  стартера  и
завязать  узел  3  таким  образом,  чтобы  тросик  не  был  втянут
назад.









212



Крышка

вариатора

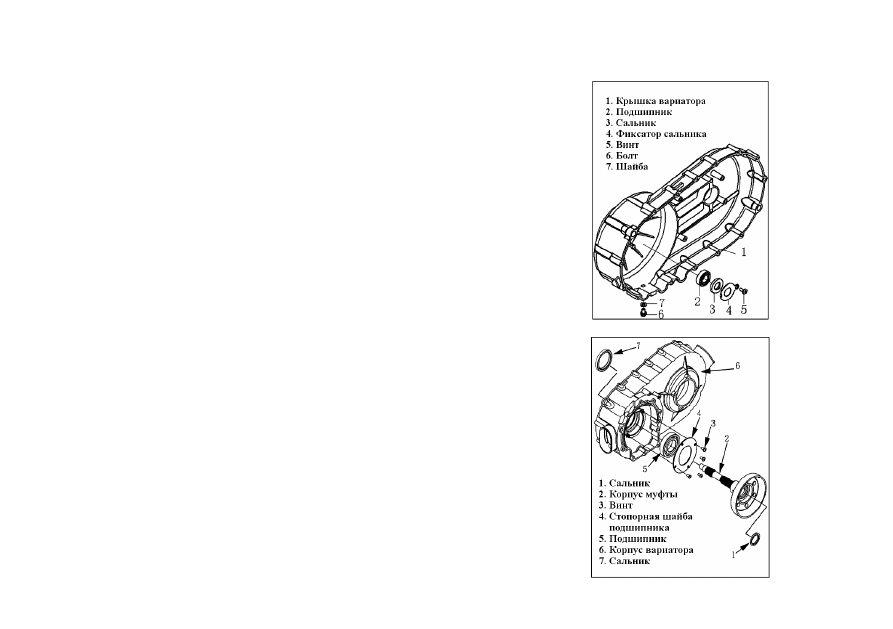

Снять винт 5, ограничитель сальника 4. Снять сальник 3 специальным инструментом
Проверить подшипник 2 на плавность вращения. В случае дефекта снять его специальным
инструментом и заменить новым.
Нанести  смазочное  масло  на  внешнее  кольцо  подшипника  и  установить  подшипник
специальным инструментом. Проверить подшипник на плавность вращения.
Нанести солидол на внутреннюю сторону подшипника
Нанести  солидол  на  боковую  поверхность  сальника  и  установить  сальник  специальным
инструментом.
Примечание: Использовать новый сальник.
Установить ограничитель сальника и затянуть винт после нанесения стопорной смазки.
Инструмент:  Приспособление  для  снятия  подшипников,  приспособление  для  снятия
сальников, приспособление для установки подшипников


Корпус вариатора

Проверить  подшипник  5  на  плавность  вращения.  В  случае  дефекта  снять  винт  3  и
стопорную шайбу 4 подшипника и заменить подшипник новым.
Проверить сальник 7. В случае повреждений – заменить.
Нанести  солидол  на  боковую  поверхность  сальника  и  установить  его  с  помощью
специального инструмента.
Нанести  смазочное  масло  на  подшипник  5  и  установить  с  помощью  специального
инструмента;  проверить  подшипник  на  плавность  вращения.  Сторона  уплотнения
подшипника 5 должна быть обращена к стопорной шайбе 4 подшипника.
Установить стопорную шайбу подшипника 4 и винт 3.
Установить сальник 1 в корпус 2 муфты сцепления специальным
инструментом.

Инструмент:  Приспособление  для  установки  сальников,  приспособление  для  установки
подшипников.
