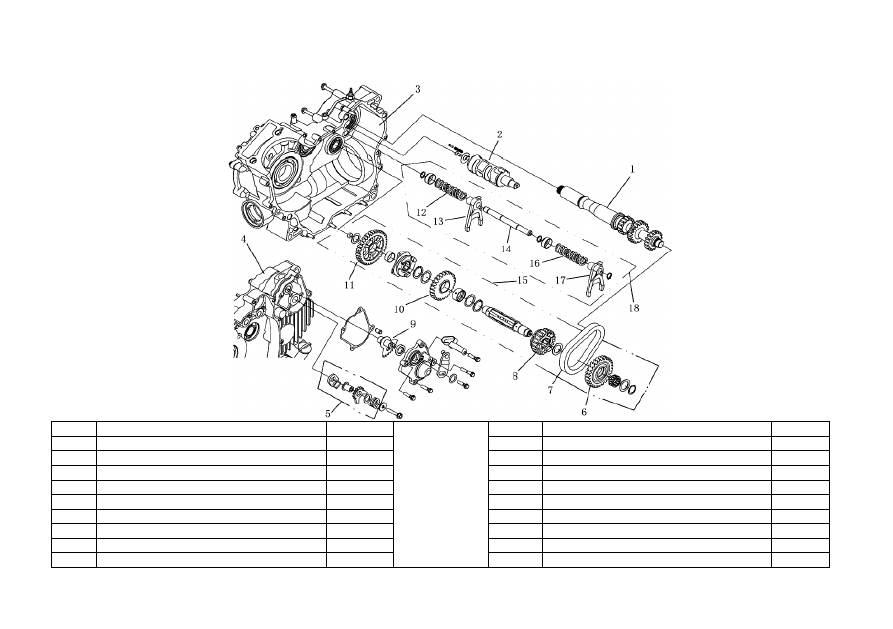

Трансмиссия



№

Описание

Кол–во



№

Описание

Кол–во

1

Главный вал переключения передач

1

10

Ведомое колесо высокой передачи

1

2

Кулачок переключения

1

11

Ведомое колесо низкой передачи

1

3

Правый картер

1

12

Пружина вилки переключения

1

4

Левый картер

1

13

Правая вилка переключения

1

5

Ведомый зубчатый сектор

1

14

Направляющий стержень

1

6

Звездочка колеса обратного хода

1

15

Ведомый вал

1

7

Цепь колеса обратного хода

1

16

Пружина вилки переключения

1

8

Ведомое выходное колесо

1

17

Левая вилка переключения

1

9

Ведущий зубчатый сектор

1

18

Узел вилки переключения

1





198



Контроль

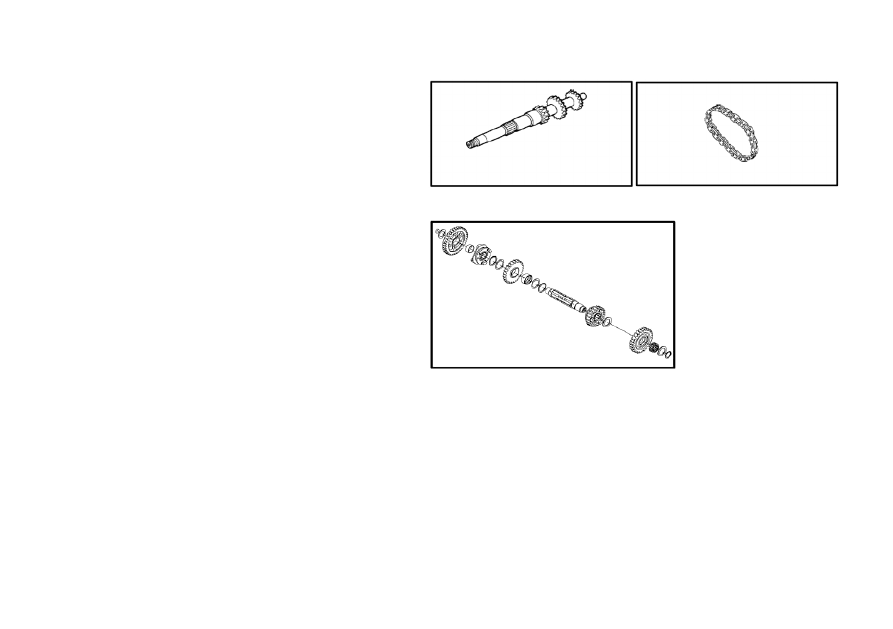

Проверить  главный  вал  передачи  и  поверхность  звездочки  на
повреждения или избыточный износ.
При повреждении или избыточном износе – заменить.

Проверить  цепь  передачи  заднего  хода  на  повреждения  или
избыточный износ.
При повреждении или избыточном износе – заменить.

Разобрать ведомый вал, как показано на рисунке.

Проверить  поверхности  каждого  зубчатого  колеса  на
повреждения или избыточный износ.
Проверить подшипник и кольцо на износ или повреждения.
При повреждении или избыточном износе – заменить.










199

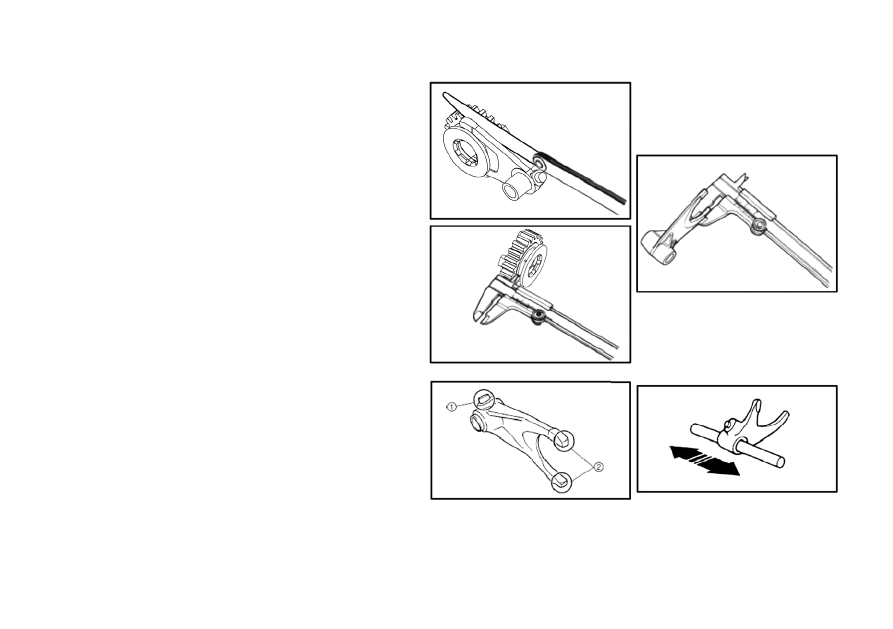

Проверить  зазор  вилки  переключения  передач  толщиномером
по канавке в ее зубчатого колеса.
Если зазор превышает предел – заменить.
Зазор между вилкой переключения и канавкой
Стандартный: 0,1 – 0,3 мм
Предел износа: 0,5 мм

Измерить канавку вилки переключения с помощью нониусного
штангенциркуля.
Стандартная

ширина

канавки

вилки

переключения:

6,05–6,15мм

Измерить  толщину  вилки  переключения  с  помощью
нониусного штангенциркуля.
Стандартная толщина вилки переключения: 5,08–5,9мм
Проверить  вилку  переключения  1  и  2  на  повреждение  или
деформацию.
При повреждении или деформации – заменить.
Установить вилку переключения на направляющий стержень и
переместить  влево  и  вправо.  В  случае  неравномерного
перемещения заменить новой.









200

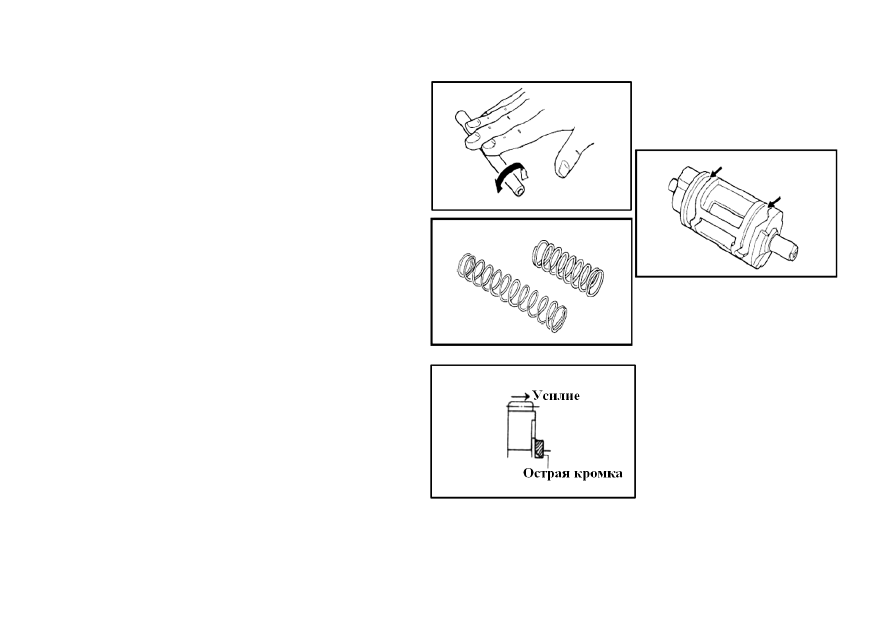

Положить  направляющий  стержень  на  плоскую  плиту  и
покатать его. В случае деформации заменить новым.
Примечание:  Не  пытайтесь  выправить  деформированный
направляющий стержень.
Проверить  пружину  вилки  переключения  на  повреждения,
поломки.
При поломке или повреждении заменить.
Проверить кулачковую канавку на царапины, повреждения.
Царапины или повреждения – заменить.


Сборка

Процедуру сборки произвести в обратной последовательности.

Обратить внимание на следующее:
Использовать новые стопорные шайбы. Обращать внимание на
направление  стопорных  шайб.  Устанавливать  к  стороне,  к
которой прикладывается усилие, как показано на рисунке.
Смазать  зубчатые  колеса  и  валы  моторным  маслом  перед
сборкой.
Примечание:
Не использовать стопорные шайбы повторно.
Не раздвигать конец новых стопорных шайб слишком широко
при сборке.
Убедиться, что все стопорные шайбы правильно вставлены.
