97

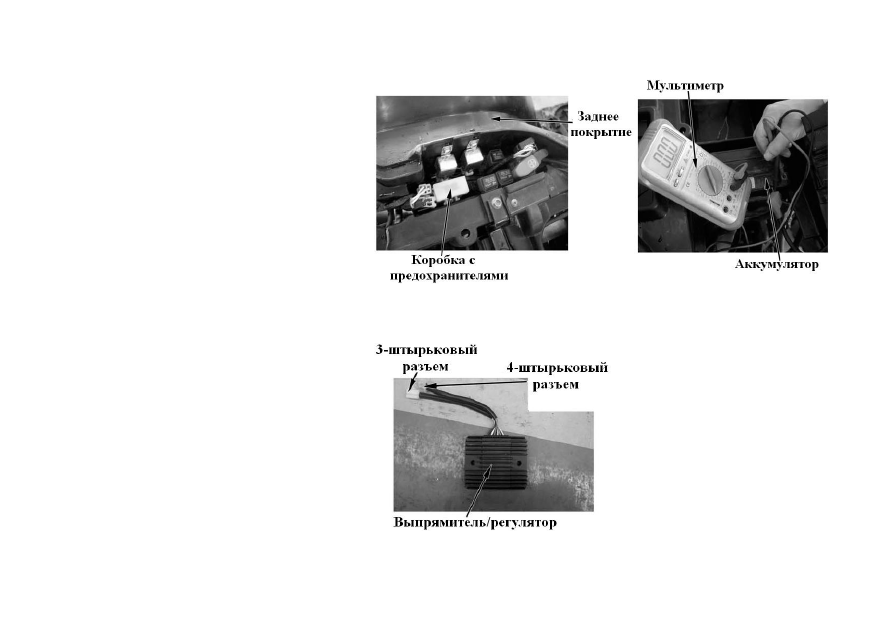

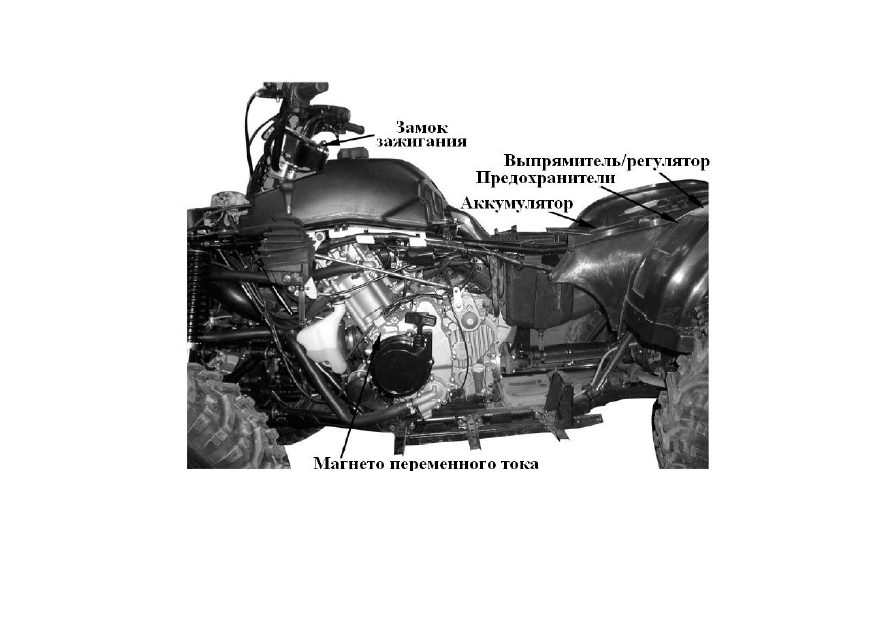

Снять коробку предохранителей из–под заднего
крыла.
Подключить амперметр между минусовой клеммой
аккумулятора и минусовым проводом.
Измерить утечку тока при выключенном зажигании.

Примечание:
Если измеренный ток выше максимально
допустимого значения, тестер повредится.
Поэтому измеряйте ток переключаясь от верхнего к
нижнему диапазону.
При измерении тока зажигание не включать.
Утечка тока: менее 1мА
Если утечка тока выше заданного предела, проблема в
обратной цепи.




Отсоединить клеммы и разъемы при измерении
тока для выявления проблем.


Осмотр выпрямителя/регулятора


Примечание:
Осмотр можно проводить, не снимая магнето
переменного тока с двигателя.

Снять: сиденье, правостороннюю и левостороннюю
панели, заднюю верхнюю крышку, крышку
аккумулятора и аккумулятор, заднее крыло.
Отсоединить 2 разъема выпрямителя/регулятора







98


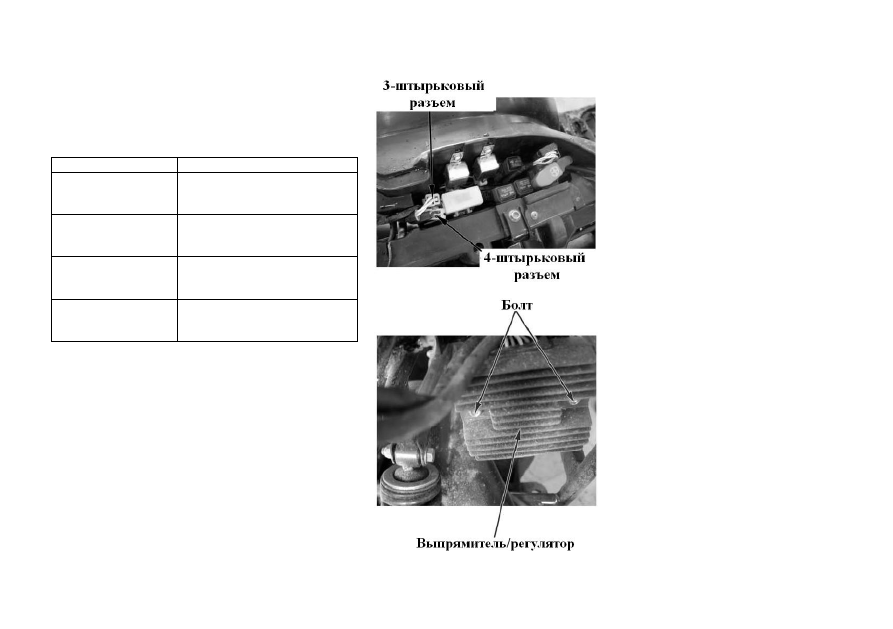

Проверить состояние крепления разъемов.

Проверить следующие параметры клемм основного
кабеля двух разъемов выпрямителя:


Параметр

Результат

Провод аккумулятора
(красный)

Между красным контактом (+)
и заземляющим проводом рамы
должно быть напряжение

Заземляющий провод
(зеленый)

Зеленый контакт должен быть
соединен с заземляющим
проводом рамы

Зарядная катушка
(желтый, желтый,
желтый)

Сопротивление между желтыми
контактами: 0,2–0,3Ω (при
20



С)

Проволочный вывод
замка зажигания
(черный)

Черный проволочный вывод
должен быть соединен с
черным контактом.


Установка:
Повторить операции в обратном порядке.

Примечание:

Провода, шланги и тросы прокладывать правильно.









99

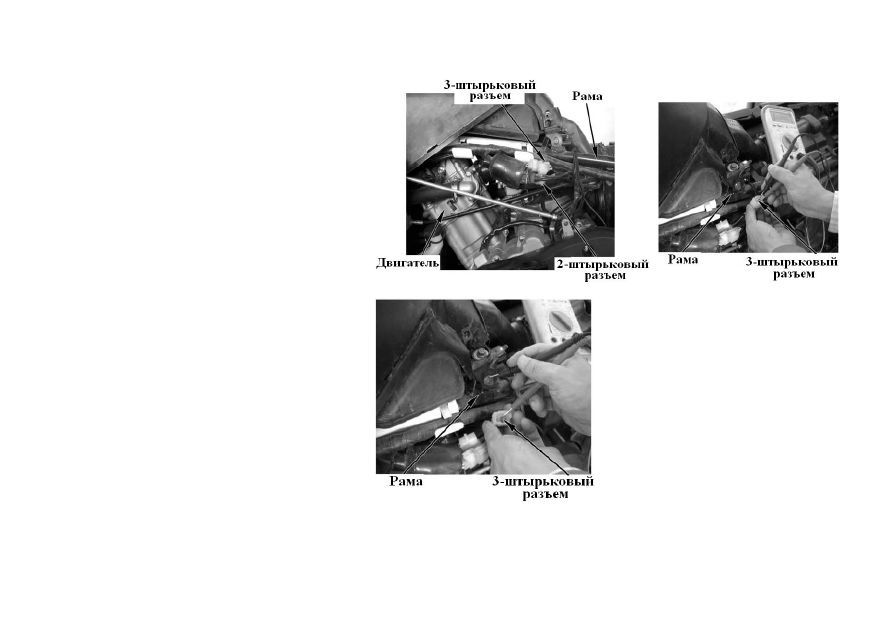

Осмотр магнето переменного тока


Снять левостороннюю панель
Отсоединить разъемы магнето (3 желтых) и
принимающий электрод (черный/белый/зеленый).
Измерить сопротивление между желтыми контактами
3–штырькового разъема магнето.

Сопротивление: 0,2–0,3Ω (при 20ºС)
Убедитесь, что желтый контакт 3–штырькового
разъема магнето не соединен с заземляющим
проводом рамы.



Заменить магнето новым в случае, если найдены
любые неполадки при вышеописанной проверке.
