Стандартные данные по оборудованию



Параметр

Стандартные данные

Магнето

переменного тока

Модель

Генератор переменного тока с постоянными магнитами

Выход

3 фазный переменного тока

Сопротивление зарядной катушки (20ºС)

0,2–0,3Ω

Тип выпрямителя

3–фазный мостовой выпрямитель, управляемое параллельное

соединение, регулируемое напряжение

Аккумулятор

Емкость

12В10 А/ч

Утечка тока

менее 1мА

Напряжение между

клеммами

При полной зарядке

12,8 В

При недостаточной

зарядке

менее 11,8 В

Ток/время зарядки

Стандартное

0,9А/5–10 час.

Быстрая зарядка

4А/60 мин.

Устранение неисправностей

Утечка электролита

Проверить аккумулятор рекомендуемым прибором

YUASA’ ВМ310 или аналогичным





неверно








неверно

Дефектный аккумулятор

Отсоединить выпрямитель и снова замерить утечку

тока.

Ток: менее 1 мА



верно

Измерить утечку тока аккумулятора

Ток: ниже 1 мА



верно





неверно



верно





дефектный
выпрямитель





на магнето короткое
замыкание или
разомкнутая цепь





короткое замыкание
на основном кабеле





дефектный замок
зажигания

Проверить зарядную катушку магнето переменного

тока.

Сопротивление: 0,2–0,3 Ω



верно



94


Проверить мономерное напряжение аккумулятора и

записать показание.

Пустить двигатель, включить фару на дальний свет.

Проверить напряжение на аккумуляторе между

клеммами при частоте вращения коленвала 5000

об/мин.

Стандарт: мономерное напряжение <зарядное

напряжение>15 В




верно










неверно

Система зарядки исправна



неверно



Проверить выпрямитель





Короткое замыкание или разомкнутая цепь на
основном кабеле





Плохой контакт на разъемах



верно







95



Аккумулятор

Примечание:
Перед выполнением работ зажигание должно быть
выключено (OFF).

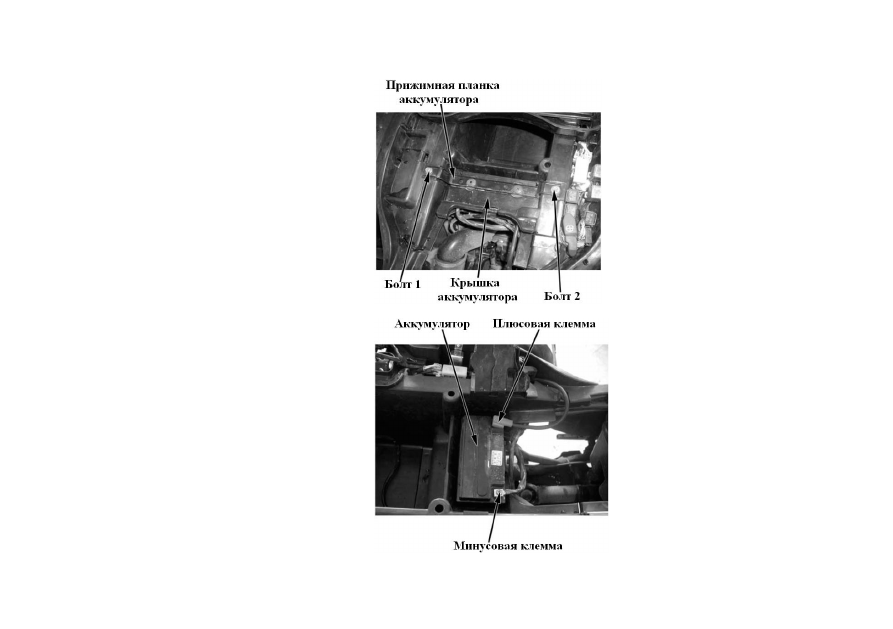

Снять сиденье, болт1 и болт2, крепежную пластину
аккумулятора, крышку аккумулятора.Ослабить винт
минусовой клеммы и отсоединить минусовой провод.
Снять колпачок плюсовой клеммы и винт.
Отсоединить плюсовой провод.
Установка:
Повторить операции снятия в обратном порядке.
Примечание:
После установки клемму смазать чистой смазкой,
плотно установить колпачок на плюсовую клемму.



Осмотр:
Измерить напряжение между клеммами аккумулятора
и проверить показания. Требуемое – 12,8 В;
недостаточное – 11,8 В. При недостаточной зарядке
перезарядить.
Примечание:
При перезарядке после обычной зарядки измерить
напряжение между клеммами после 30 мин.
Измерение непосредственно после перезарядки не
даст правильных показаний ввиду сильного перепада
напряжений между клеммами.
Примечание:
Обычно при зарядке не образуется водород, только
при перезарядке. Заряжать вдали от огня. Заряжать
согласно току и продолжительности, указанных на
этикетке аккумулятора.
Снять аккумулятор с квадрицикла.







96

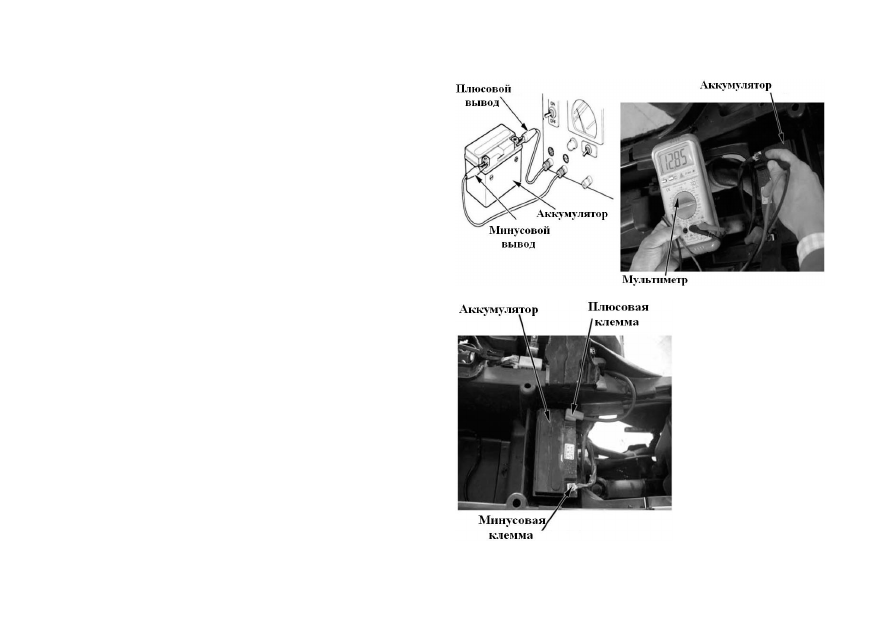

Соединить плюсовой провод зарядного устройства с плюсовой
клеммой аккумулятора. Соединить минусовой провод зарядного
устройства с минусовой клеммой аккумулятора.
Ток/время зарядки: стандарт: 0,9А / 5–10 ч.




быстрая зарядка: 4,0А / 60 мин.

Примечание:
Поддерживать температуру электролита ниже 45



С. Если

температура слишком высока, снизить силу тока. Быстрая зарядка
снижает ресурс аккумулятора или может вызвать его поломку.
Использовать быструю зарядку только в исключительных случаях.

Осмотр системы зарядки

Снять аккумулятор и установить полностью заряженный
аккумулятор. Зажигание должно быть выключено.



Подключить вольтметр между клеммами аккумулятора после пуска
и прогрева двигателя.
Примечание:
При измерении избегать короткого замыкания. При снятии или
присоединении клемм аккумулятора при включенном зажигании
может произойти перенапряжение, что может повредить
мультиметр и электрические детали.
Все операции проводить при выключенном зажигании.
Для осмотра применять полностью заряженный аккумулятор.
Запустить двигатель и включить дальний свет фар. Медленно
увеличивать обороты двигателя. Проверить напряжение между
клеммами аккумулятора. Напряжение между клеммами при
скорости вращения коленвала 5000 об/мин: 13,5–15В.
Стандарт: напряжение мономера аккумулятора < зарядное
напряжение < 15В (при 5000 об/мин).

Испытание на электрическую утечку

Снять сиденье, снять фиксирующую пластину аккумулятора, снять
крышку аккумулятора.
Выключить зажигание, снять минусовой провод с аккумулятора.
