Квадроцикл CF500A. Руководство - часть 23



89

Задняя подвеска

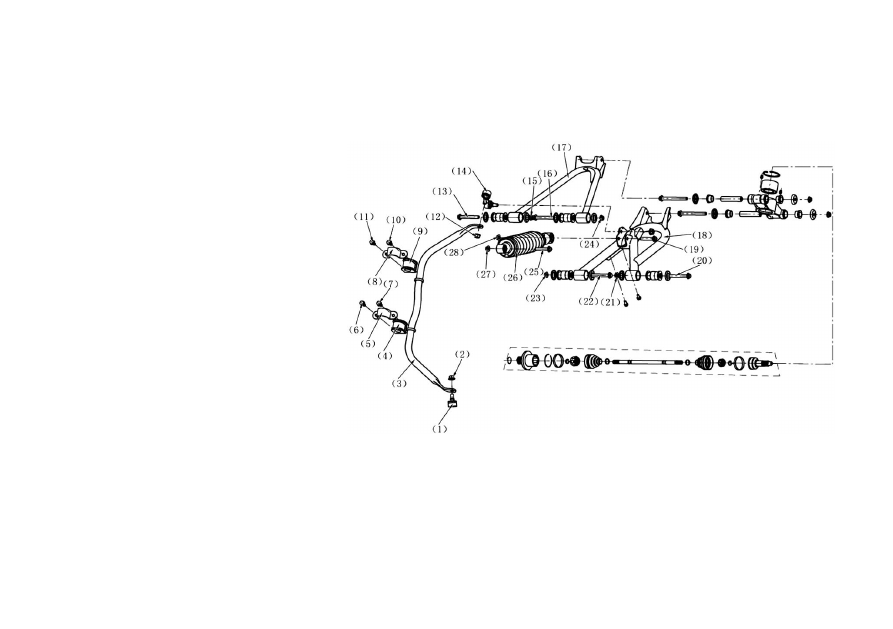

Задняя правая подвеска
ПРИМЕЧАНИЕ
Не разбирать одновременно левую и правую задние подвески во избежание падения квадрицикла.
1.

Левая шаровая опора

2.

Гайка 1

3.

Стабилизатор

4.

Резиновая опора
заднего правого
рычага

5.

Кронштейн

6.

Болт 1

7.

Болт 2

8.

Кронштейн

9.

Резиновая опора

10.  Болт 3
11.  Болт 4
12.  Гайка 2
13.  Болт 5
14.  Правая шаровая

опора

15.  Гайка 3

16.  Болт 6
17.  Задний правый

верхний рычаг

18.  Задний правый

нижний рычаг

19.  Болт 7
20.  Болт 8
21.  Гайка 4
22.  Болт 9
23.  Гайка 5
24.  Гайка 6
25.  Болт 10
26.  Задний правый

амортизатор

27.  Гайка 7
28.  Гайка 8



Разборка
Стабилизатор


Снять болт 1 (6), болт 2 (7), болт 3 (10), болт 4 (11), кронштейн (8) и (5), резиновую опору (4) и (9), гайку 2 (2), гайку 10 (12), левую
шаровую опору (1), правую шаровую опору (14).
Снять: стабилизатор (3)
Установка:
Повторить операции снятия в обратном порядке



90

Задний правый амортизатор


Примечание: надежно закрепить квадрицикл при снятии левого и правого амортизаторов. Колеса подвесить над землей.
Обслуживание только задних амортизаторов не требует снятия задней подвески.

Снять следующие детали заднего правого амортизатора: (25) болт 10, (27) гайка 7, (19) болт 7, (28) гайка 8.
Снять задний правый амортизатор

Установка:
Операции повторить в обратном порядке.



91

8. Аккумулятор, система зарядки


Схема системы зарядки





8–1

Информация по ремонту



8–2

Устранение неисправностей



8–3

Аккумулятор







8–4

Осмотр системы зарядки



8–5

Выпрямитель/регулятор





8–6

Осмотр магнето переменного тока

8–8

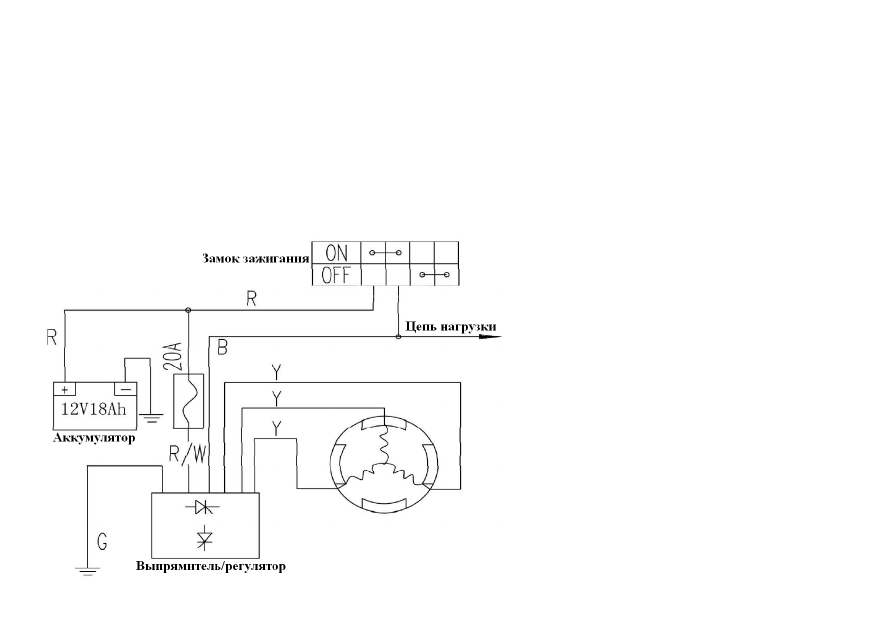

Схема системы зарядки





92

Информация по ремонту


Примечание:





Обычно при зарядке не образуется водород, только при перезарядке. Заряжать вдали от огня.





Электролит чрезвычайно едкий. При попадании на одежду, кожу или в глаза может вызвать ожоги или потерю зрения. При пролитии
электролита промыть пораженный участок большим количеством воды. При попадании в глаза промыть большим количеством воды
и немедленно обратиться к врачу. Электролит на одежде также может попасть на кожу, при долгом нахождении на одежде он может
повредить ее. Сменить одежду и смыть электролит.


Примечание:





При снятии или присоединении включенных электрических деталей может возникнуть дуговая искра и повредить электрические
детали, такие, как выпрямитель. Все операции проводить с выключенным зажиганием.





Для зарядки аккумулятора его необходимо снять с квадрицикла и не снимать с него крышку.



Примечание:
По окончании срока службы аккумулятора аккумулятор заменить.






При снятии электрических деталей зажигание должно быть выключено.





При хранении аккумулятора в составе квадрицикла отсоединить от аккумулятора минусовую клемму.





Быстрая зарядка не рекомендуется, так как это может вызвать сокращение срока службы аккумулятора.





Если аккумулятор постоянно заряжается и разряжается полностью (полностью заряжается и полностью разряжается), он может
повредиться или сократится срок его службы или сократиться его емкость. Также, емкость аккумулятора снижается через 2–3 года
даже при надлежащем использовании. Поэтому аккумулятор также нужно заменять.





Если выходное напряжение менее 12,4В, зарядить аккумулятор обычным способом для поднятия напряжения до 12,4В.





По осмотру системы зарядки см. Таблицу по устранению неисправностей.





По снятию и установке магнето переменного тока см. «Обслуживание двигателя».





Осмотр аккумулятора проводить согласно инструкции по эксплуатации.
