Квадроцикл CF500A. Руководство - часть 21



81

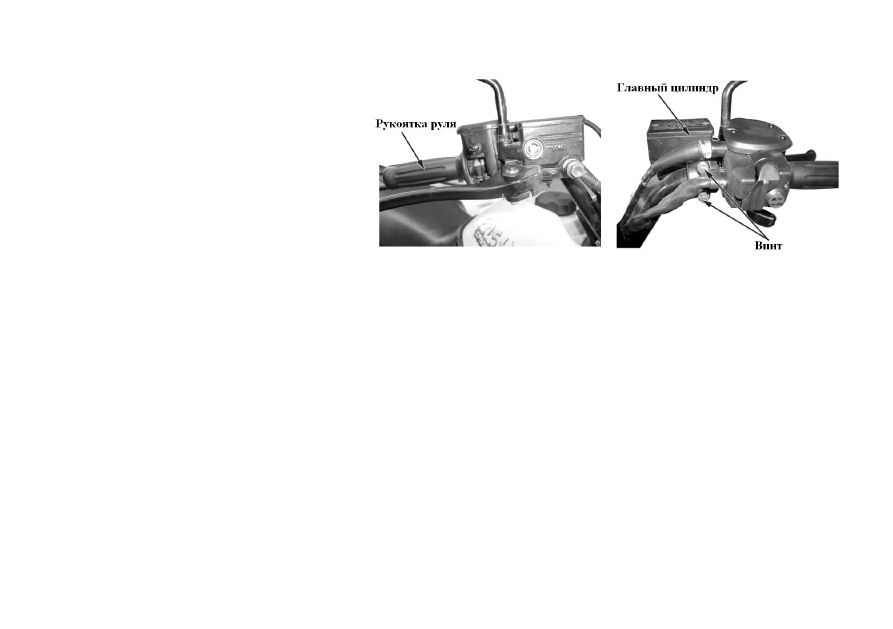

Установка левой и правой рукоятки


Очистить грязь с руля и внутренних поверхностей
левой и правой рукояток.
Высушить.
Нанести клей между рулем и рукоятками.
Установить левую и правую рукоятки.

Примечание:
Ждать несколько часов, пока высохнет клей после
установки правой и левой рукоятки.


Установка главного цилиндра


Расположить метку «UP» на главном цилиндре в
верхнем положении. Установить главный цилиндр.

Примечание:
Основной кабель, тросик дросселя, тормозной шланг,
проводка должны быть правильно проложены

Установить зеркало заднего вида, приборную доску,
переднюю и заднюю крышку приборной доски.





82



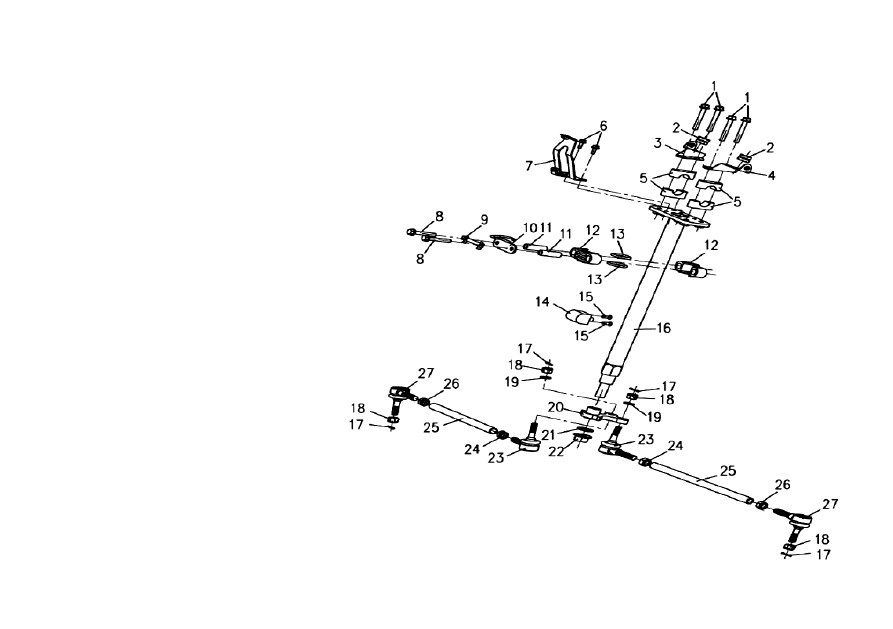

1.

Болт 1

2.

Резиновая подкладка

3.

Правый кронштейн приборной панели

4.

Левый кронштейн приборной панели

5.

Алюминиевая крышка руля

6.

Болт 2

7.

Передний кронштейн приборной панели

8.

Болт 3

9.

Панель замка (запирающая накладка)

10.  Пластина адаптера
11.  Втулка
12.  Втулка рулевой колонки
13.  Уплотнительное кольцо
14.  Замок руля
15.  Винт 2
16.  Рулевая стойка
17.  Шплинт
18.  Гайка 1
19.  Шайба 1
20.  Рычаг
21.  Шайба 2
22.  Гайка 2
23.  Рулевой шарнир
24.  Гайка 3
25.  Соединительная тяга
26.  Гайка 4
27.  Рулевой шарнир 2





83

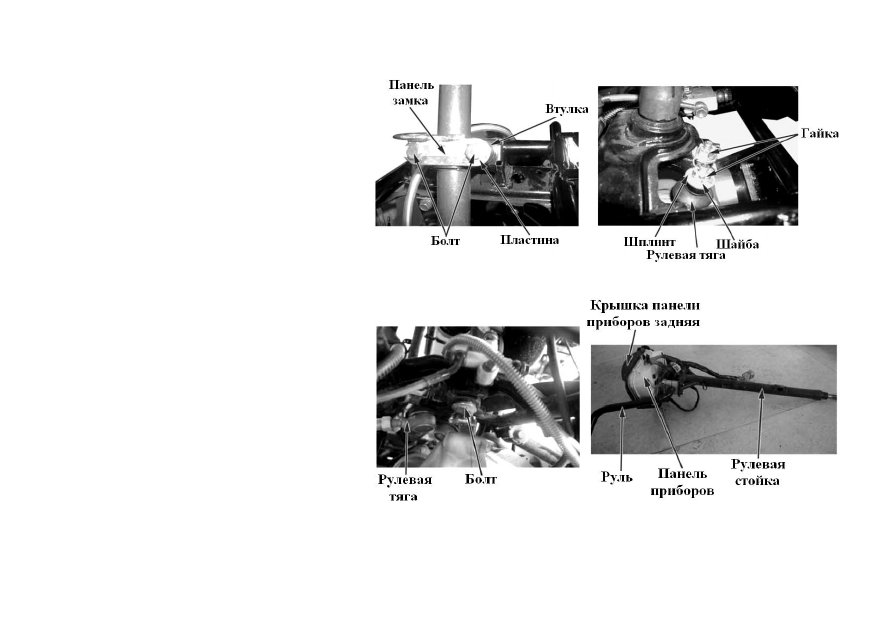

Рулевая колонка


Снять переднюю крышку приборной доски, переднее
колесо.
Отсоединить разъем переключателя руля.
Отсоединить панель замка молотком и плоской
отверткой.
Снять болт 1 и болт 2, втулку рулевой колонки,
пластину адаптера, шплинт, гайку и шайбу
соединительной тяги.

Надавить вниз на рулевую соединительную тягу и
отсоединить от рулевой колонки.



Снять крепежный болт рулевой колонки.
Снять рулевую колонку с рулем с квадрицикла.

Установка:
Повторить операции снятия в обратном порядке.

Примечание:
После установки проверить работу рулевого
управления.

Основные кабели и провода прокладывать правильно
(Глава 1).







84

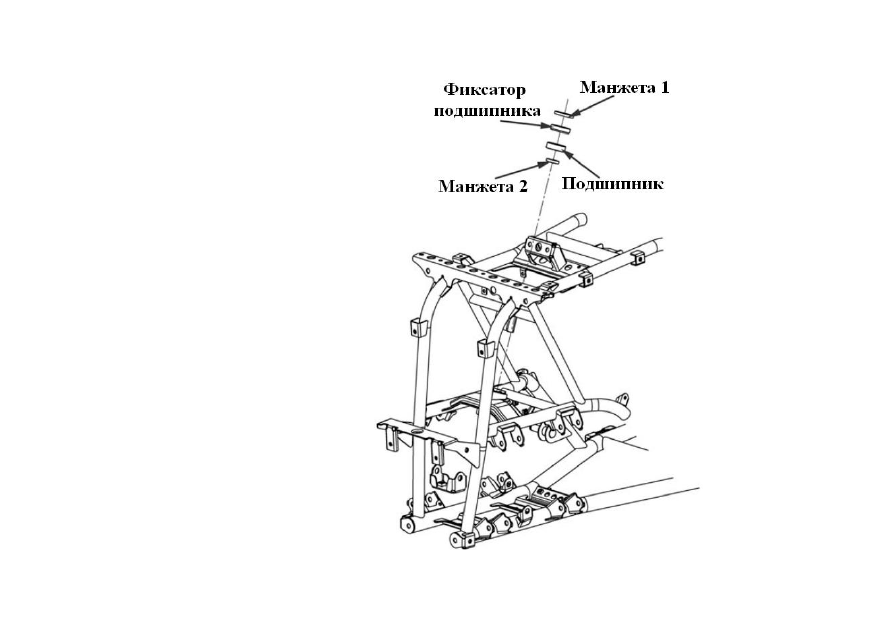

Рулевой подшипник, сальник


Снять переднее колесо, рулевую колонку.
Снять передний левый и правый рычаги (верхний и
нижний).
Снять рулевой подшипник и сальник с рамы при
помощи специального инструмента.

Специальные инструменты:





Комплект инструментов для съема подшипников





Съемник ротора





Инструмент для съема вала





Молоток


Установка:
Повторить операции снятия в обратном порядке

Специальные инструменты:





Инструмент «А», обойма подшипника





Инструмент для съема вала


Примечание:
Используйте специальные инструменты для
установки подшипника.

Повторить процедуру снятия в обратном порядке
для установки рулевой системы.

Примечание:
После установки проверить работу рулевого
управления.
