Квадроцикл CF500A. Руководство - часть 20



77



Рулевое управление

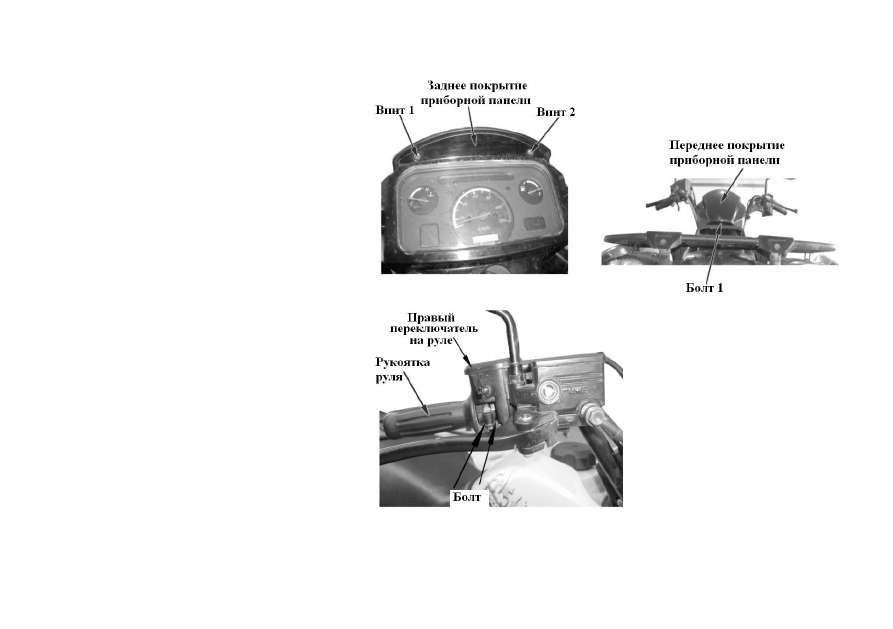

Руль, передняя крышка приборной доски
Разборка
Снять 2 винта самонарезающих, болт 1, переднее
покрытие приборной доски

Установка:
Повторить операцию разборки в обратном порядке



Правый переключатель руля
Снять верхнюю переднюю крышку, разъем правого
переключателя руля, 2 болта, правый переключатель
руля

Установка
Установить правый переключатель руля







78

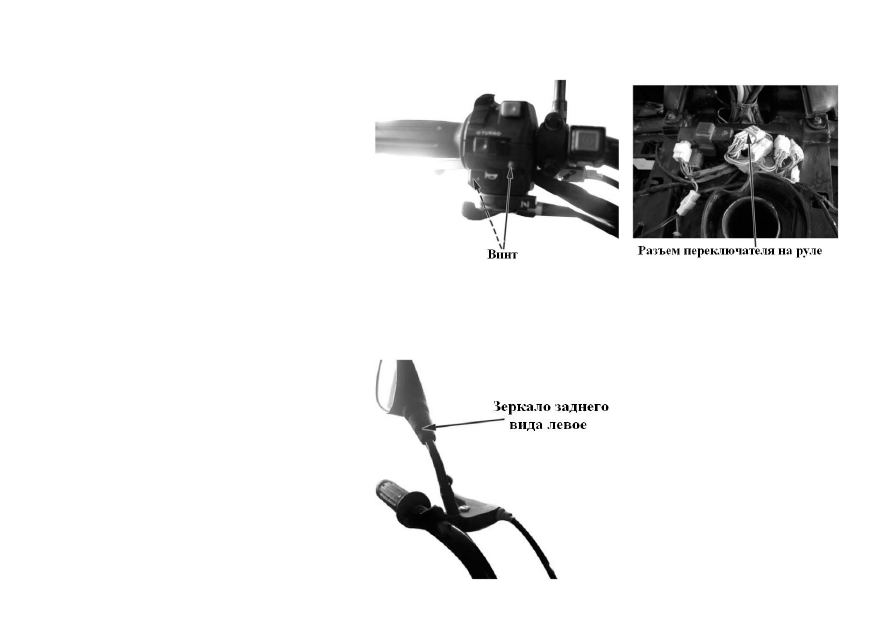

Левый переключатель руля

Разборка
Снять 2 винта, разъем левого переключателя руля,
левый переключатель руля
Установка
Установить левый переключатель руля

Зеркало заднего вида

Разборка
Повернуть против часовой стрелки и ослабить гайку.
Снять левое зеркало заднего вида, повернув его
против часовой стрелки.
Примечание:
У крепления левого зеркала заднего вида правая
резьба. Для снятия повернуть против часовой стрелки.



Повернуть по часовой стрелке и ослабить гайку.
Снять правое зеркало заднего вида, повернув его
против часовой стрелки.
Примечание:
У крепления правого зеркала заднего вида левая
резьба. Для снятия повернуть по часовой стрелке.
Установка
Повторить операции в обратном порядке.







79

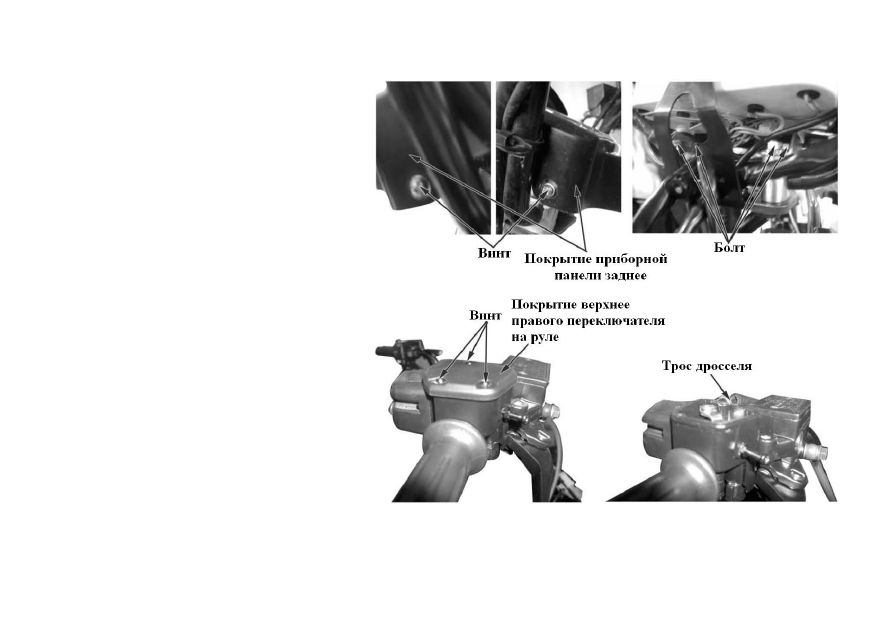

Руль, задняя крышка приборной панели

Разборка
Снять переднюю крышку приборной панели, левый и
правый переключатели руля
Снять левый и правый главные цилиндры с руля.
Снять винт 1, винт 2, заднюю крышку приборной
панели, 4 крепежных болта, руль
Установка
Повторить операции снятия в обратном порядке

Момент затяжки: 20–30 Н·м



Примечание
Основной кабель, тросик дросселя, тормозной шланг,
проводка должны быть правильно проложены.

Установка тросика дросселя

Снять 3 винта, правую верхнюю крышку
переключателя.
Установить тросик дросселя, правую верхнюю
крышку переключателя







80

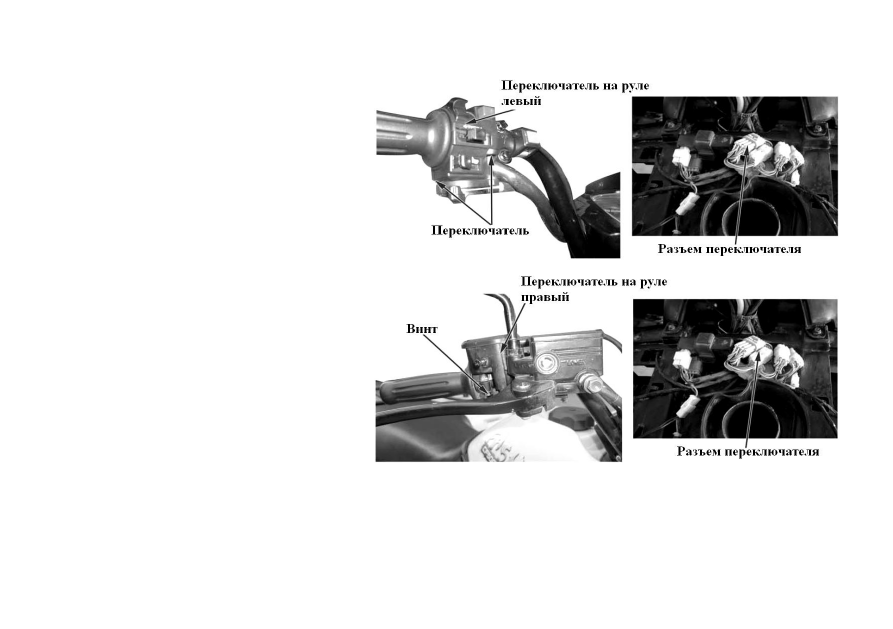

Установка левого переключателя руля


Сориентировать ограничительный штырек левого
переключателя руля с установочным отверстием на
руле.
Закрепить винтом 1 и 2 снизу.
Вставить разъем левого переключателя руля в гнездо
основного кабеля.



Установка правого переключателя руля


Сориентировать ограничительный штырек правого
переключателя руля с установочным отверстием на
руле.
Закрепить винтом 1 и 2 снизу.
Вставить разъем правого переключателя руля в гнездо
основного кабеля.
