- 147 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

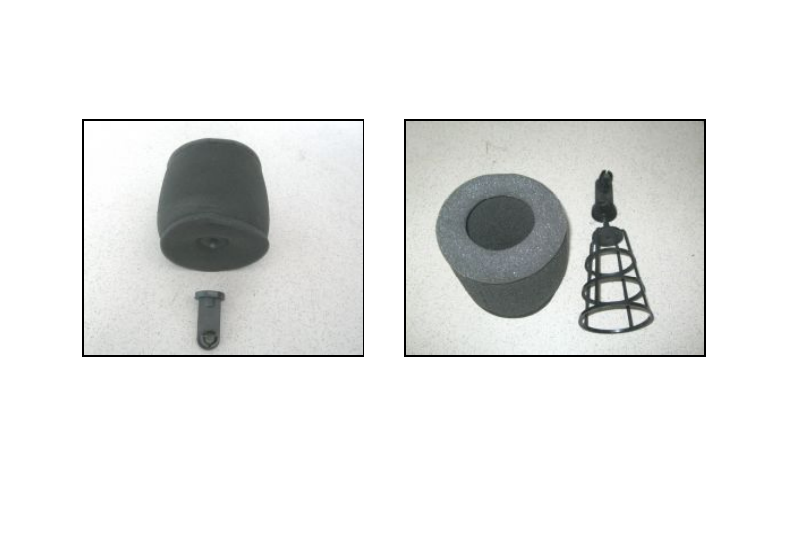

Чистка элемента воздушного фильтра

3.

 Снимите элемент воздушного фильтра в сборе.

4.

 Снимите фильтроэлемент с каркаса.

5.

 Осторожно и тщательно промойте фильтроэлемент в специальном растворителе.

6.

 Выжмите избыток растворителя из него и просушите.

- 148 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Чистка элемента воздушного фильтра

ПРИМЕЧАНИЕ:
В крайнем случае, можно выстирать фильтроэлемент в средстве для мытья посуды
и тщательно высушить (недосушенный фильтроэлемент не способен полноценно
фильтровать воздух).

ОСТОРОЖНО

При выжимании не перекручивайте фильтроэлемент.

7.

 Осмотрите и замените его в случае неисправности (разрывов или несмываемых

отложений).

8.

 Используйте для пропитки воздушного фильтра специальную жидкость или, в

крайнем случае, любое моторное масло.

Губчатый материал должен быть

влажным, но с него  не должно капать

.

Если пропитка произведена моторным

маслом, то нужно чаще проверять состояние фильтроэлемента, т.к. масло имеет
тенденцию к стеканию с него, в отличие от специальных пропиток.

ПРИМЕЧАНИЕ:

Фильтроэлемент после пропитки должен быть влажным, но с него не должно капать.
9.

 Натяните фильтроэлемент на каркас.

10.

 Установите воздушный фильтр на место.

11.

 Установите крышку корпуса воздушного фильтра.

12.

 Установите на место сиденье.







- 149 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Чистка элемента воздушного фильтра

ПРИМЕЧАНИЕ:
Необходимо чистить элемент воздушного фильтра каждые 20-40 часов эксплуата-
ции. Его необходимо прочищать и смазывать чаще, если транспортное средство
эксплуатируется в крайне пыльных условиях. Каждый раз при выполнении техниче-
ского ухода за фильтроэлементом, проверяйте воздухозаборник  корпуса воздушно-
го фильтра на наличие посторонних предметов. Проверяйте резиновый соедини-
тельный элемент воздушного фильтра, прилегающий к карбюратору и детали трубо-
провода на герметичность. Затяните все хомуты надёжно, чтобы избежать возмож-
ности доступа нефильтрованного воздуха в двигатель.

ОСТОРОЖНО

Никогда не эксплуатируйте двигатель с демонтированным  фильтроэлементом. Это
способствует  доступу нефильтрованного воздуха, ускоряет  износ двигателя и при-
водит к неисправности. Кроме того, эксплуатация без элемента воздушного фильтра
повлияет на смесеобразование в карбюраторе, что в, свою очередь, может привести
к перегреву двигателя.

- 150 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

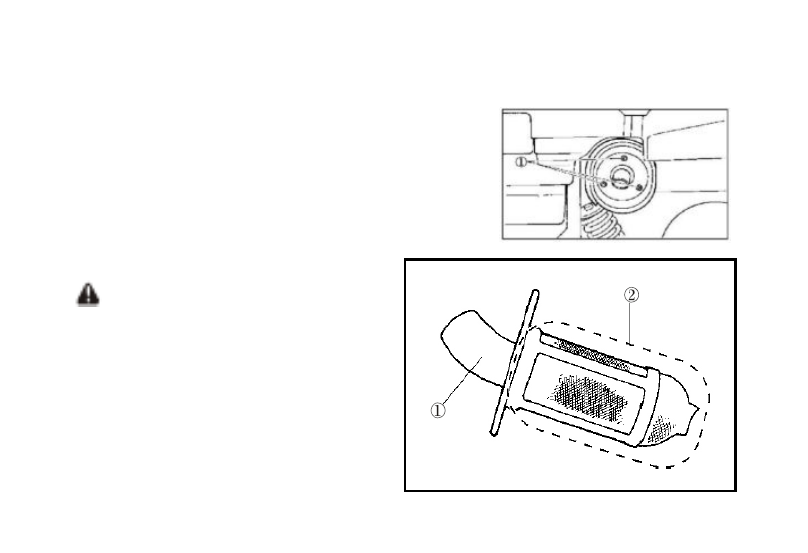

Чистка искрогасителя

Убедитесь, что выхлопная труба и глушитель остыли перед чисткой искрогасителя.
1.

 Снимите крепёж



(верхний рисунок).

2.

 Демонтируйте искрогаситель

‚

,

вытянув его из

глушителя.

3.

 Слегка простучите искрогаситель и удалите с

помощью жёсткой кисти отложения копоти.

4.

 Вставьте искрогаситель в глушитель и совместите

их отверстия.

5.

 Установите и затяните болты



.

 ПРЕДУПРЕЖДЕНИЕ

Перед чисткой искрогасителя: система
выхлопа должна охладиться настолько,
чтобы к ней можно было прикасаться.
Не заводите двигатель во время чистки
выхлопной системы.
