Квадроцикл CF500 (-A, -A Basic) 4х4. Руководство - часть 37





- 139 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

Замена охлаждающей жидкости

ПРИМЕЧАНИЕ:
Рекомендуемый антифриз:
Высококачественный антифриз на основе
этиленгликоля, содержащий ингибиторы коррозии
для алюминиевых двигателей.
Пропорция смешивания концентрата
охлаждающей жидкости с водой:1:1
Расчётная температура эксплуатации: до -35°С
Общий объём:1,9 л.
Ёмкость резервуара с охлаждающей жидкостью (до максимальной отметки):   0,3 л

ОСТОРОЖНО

Жёсткая или солёная вода наносит ущерб двигателю. Если не сможете достать дис-
тиллированную воду, используйте мягкую воду.
10.

 Установите крышку радиатора.

11.

Заведите двигатель и оставьте его работать на холостом ходу на несколько ми-

нут.

- 140 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

Замена охлаждающей жидкости

Заглушите двигатель и затем проверьте уровень
охлаждающей жидкости в радиаторе. Если
уровень низкий, долейте жидкость до привалочной
плоскости клапана крышки радиатора. Установите
на место крышку.
12.

 Заполните резервуар охлаждающей

жидкостью до максимальной отметки.

13.

 Установите крышку резервуара с

охлаждающей жидкостью и проверьте на
отсутствие утечки.

14.

Повторите процедуру проверки, запустив

двигатель

ПРИМЕЧАНИЕ:
При обнаружении утечки предоставьте дилеру
проверить систему охлаждения.

15.

 Установите на место панели и передний ба-

гажник.





- 141 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

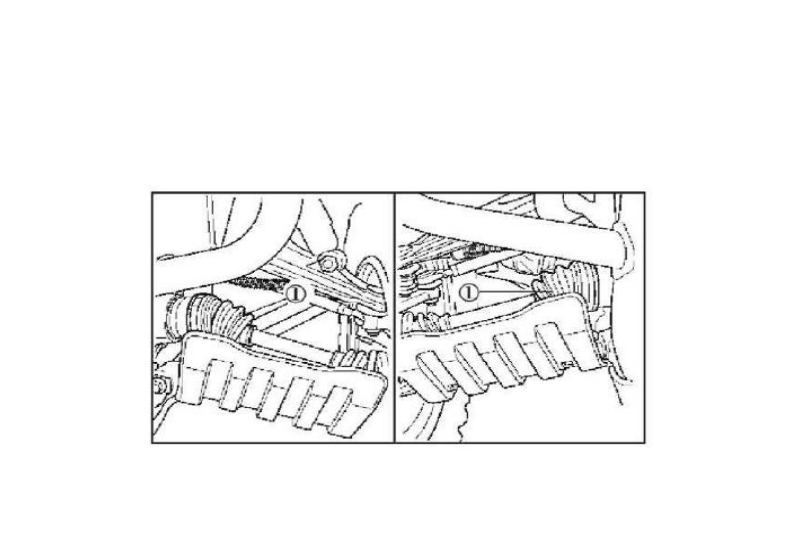

ЗАЩИТНЫЕ ЩИТКИ ПРИВОДОВ

Проверьте защитные щитки приводов на наличие на них отверстий или поврежде-
ний.  При обнаружении любой неисправности обратитесь к дилеру, чтобы заменить
их. Исправная защита приводов и днища существенно продлевает ресурс агрегатов
квадроцикла.



- 142 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

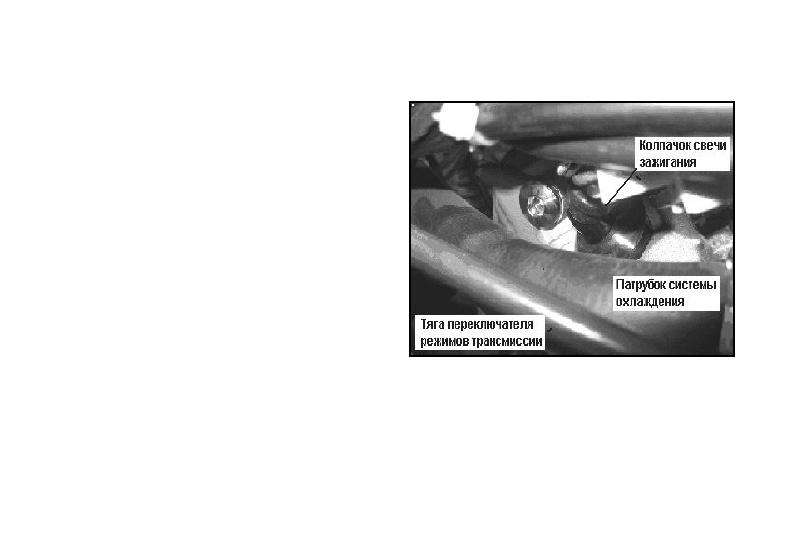

Проверка свечи зажигания

Свеча находится на левой стороне
головки цилиндра.
Демонтаж
1.

Снимите левую боковую панель
моторного отсека.

2.

Отогните пучок проводов, идущих по
раме под бензобаком

3.

Снимите колпачок свечи зажигания.

4.

Используйте для выворачивания
свечи зажигания специальный ключ
из набора инструментов, как
показано на рисунке стр. 144.

Проверка свечи зажигания

Свеча зажигания является важным компонентом двигателя. По состоянию свечи за-
жигания можно судить о состоянии двигателя. Необходимо периодически извлекать
и проверять свечу зажигания, поскольку отложения на ней и высокая температура
постепенно приводят к выходу из строя и эрозии электродов.
