ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Масло в редукторе заднего моста

Перед каждой поездкой необходимо проверять отсутствие утечки масла из картера
редуктора заднего моста. Если найдена какая-либо утечка, попросите дилера прове-
рить и отремонтировать квадроцикл.

Проверка уровня масла в картере редуктора заднего моста

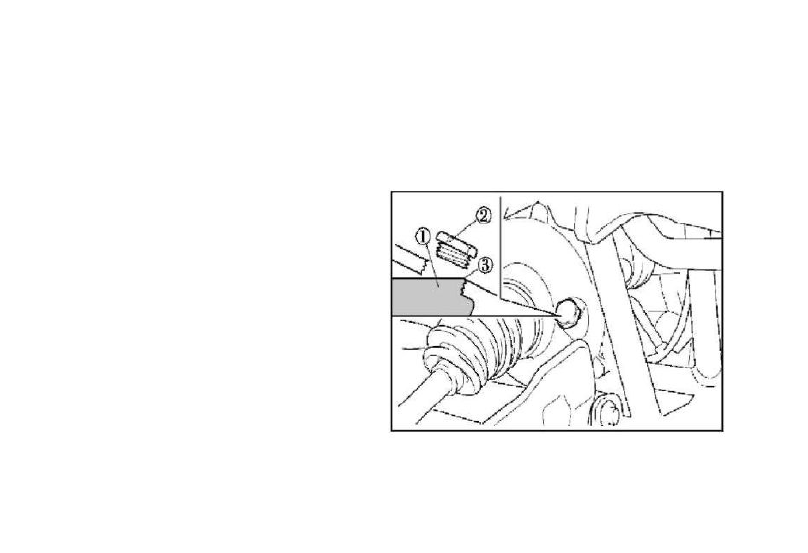

Уровень масла должен доходить


до нижнего среза отверстия для заливки

масла (см. рис справа)

Замена масла в картере редуктора
заднего моста

1.

 Расположите транспортное средство на

горизонтальной поверхности.

2.

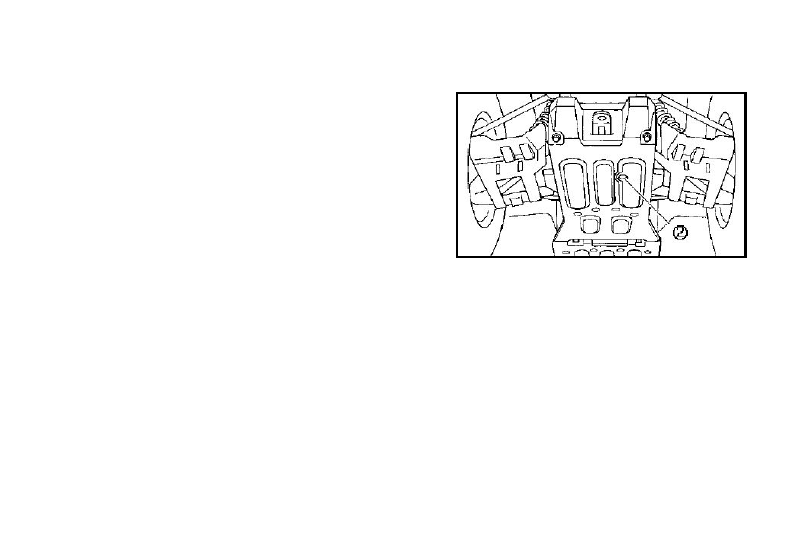

 Поместите контейнер под картер

редуктора заднего моста, чтобы собрать
использованное масло.

3.

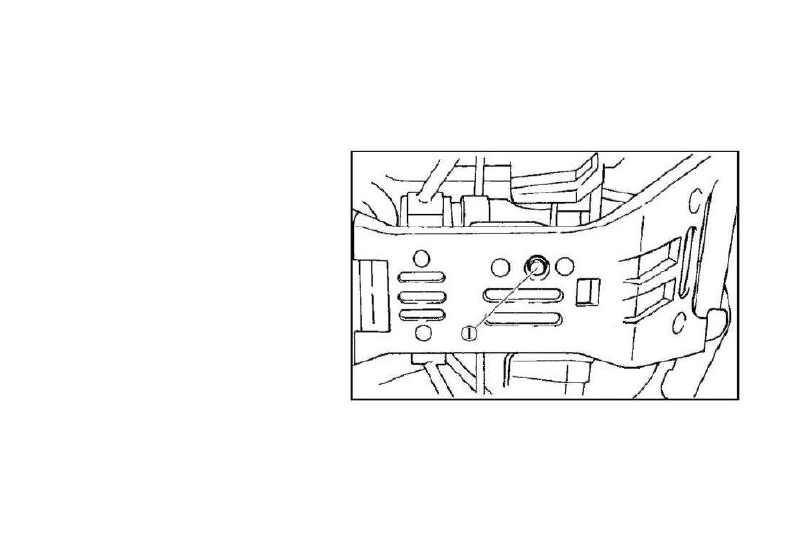

 Выкрутите пробку



для заливки масла и

сливную пробку, слейте масло.

4.

 Закрутите на место сливную пробку

‚

 и затяните её с требуемым усилием.

- 132 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки

‚

:

23

Н•м (2,3кгсŸм)

5.

 Залейте масло в картер редуктора заднего

моста.

ПРИМЕЧАНИЕ:
Объём масла при периодической замене:
0,25

л

Общий объём масла:
0,30

л

6.

 Заверните пробку маслозаливного отверстия на место и затяните её с необходи-

мым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки пробки отверстия для заливки масла: 23 Н•м (2,3 кгсŸм).

7.

 Проверьте отсутствие утечки масла. Если обнаружена утечка, установите и устра-

ните её причину.

ПРИМЕЧАНИЕ:
Убедитесь, что в картер не попали  посторонние предметы.





- 133 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Проверка уровня масла в картере дифференциала переднего моста

1.

 Расположите транспортное средство на горизонтальной поверхности.

2.

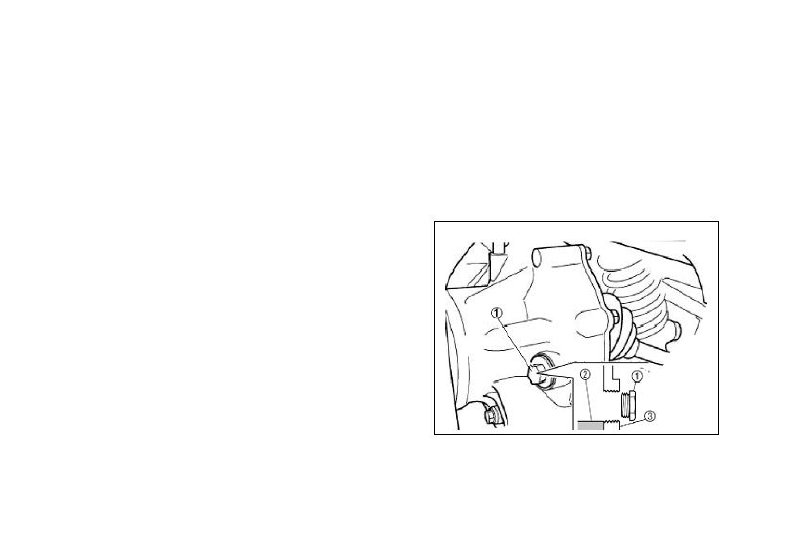

 Выкрутите пробку маслоналивного отверстия

‚

 и проверьте уровень масла.

Уровень масла должен доходить до края отверстия. Если уровень масла ниже,
то долейте необходимое
количество, чтобы повысить
уровень до необходимого.

3.

 Установите пробку маслоналивного

отверстия на место и затяните её с
требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки пробки отверстия для
заливки масла: 23 НŸм (2,3 кгсŸм)

- 134 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Замена масла в картере дифференциала переднего моста

1.

 Расположите транспортное средство на горизонтальной поверхности.

2.

 Чтобы собрать

использованное масло,
поместите контейнер под
картер дифференциала
переднего моста.

3.

 Выкрутите пробку

маслоналивного отверстия и
сливную пробку,  чтобы слить
масло.

4.

 Установите на место сливную

пробку и затяните её с
требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки:
10

Н • м (1.0 кгсŸм)

5.

 Залейте масло в картер дифференциала переднего моста.
