Квадроцикл CF500 (-A, -A Basic) 4х4. Руководство - часть 34





- 127 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Проверка уровня масла в силовом агрегате

7.

 Если уровень масла приближается к минимальной отметке или ниже её, долейте

достаточное количество масла
рекомендованного типа, чтобы поднять
уровень масла до требуемого уровня.

8.

Вставьте щуп в отверстие для залива

масла и затяните крышку-щуп горловины
заливного отверстия.

9.

Установите панель на место.





Внимание

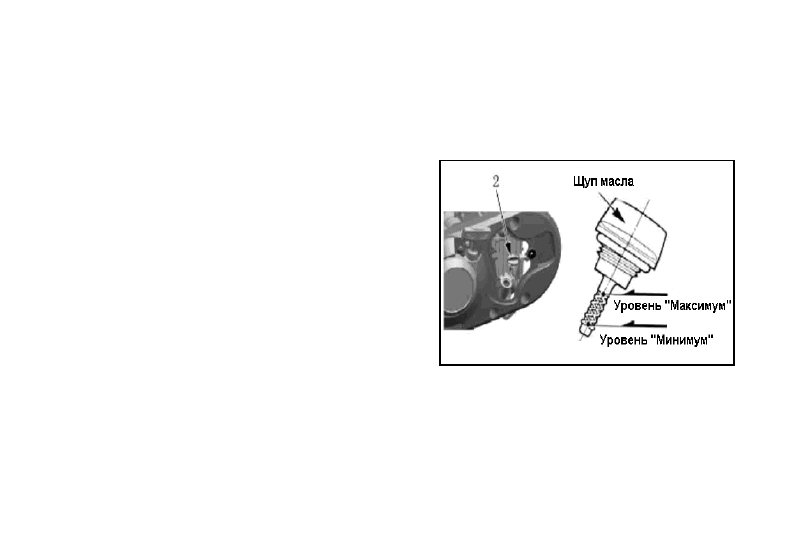

Не заворачивайте крышку-щуп при замере масла
Уровень масла должен быть между отметками «Мин» и «Макс». Поскольку щуп за-
ходит в горловину под углом, то достоверной считается отметка (след масла) на на-
ружной (верхней) стороне линейки щупа

- 128 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Замена масла в силовом агрегате

1.

 Заведите двигатель, прогрейте его в течение

нескольких минут, а затем заглушите.

2.

 Поместите поддон для сбора

использованного масла под двигатель,  а
затем снимите крышку-щуп горловины мас-
лоналивного отверстия.

3.

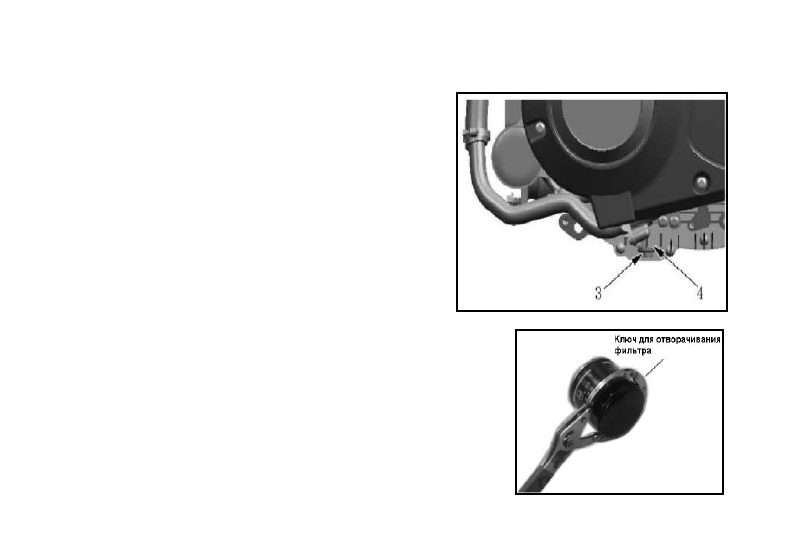

 Выкрутите пробку слива масла

ƒ

и снимите

шайбу

„

,

чтобы слить масло из картера

двигателя.

6.

 Открутите масляный фильтр специальным

ключом.

ПРИМЕЧАНИЕ:
Ключ можно заказать у ближайшего к Вам
официального дилера или приобрести са-
мостоятельно.





- 129 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Замена масла в силовом агрегате

7.

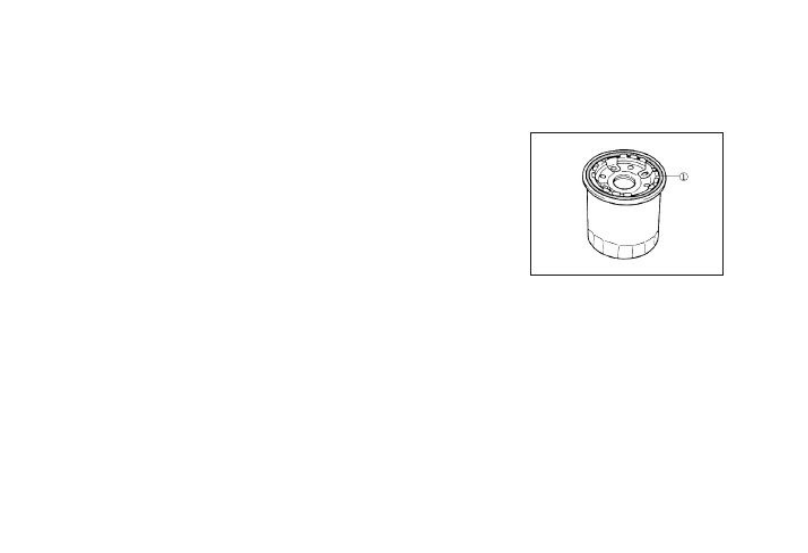

 Смажьте прокладку фильтра



тонким слоем

моторного масла.

ПРИМЕЧАНИЕ:
Убедитесь, что прокладка установлена надёжно.

8.

Залейте некоторое количество рекомендованного

масла в корпус фильтра. Установите новый масляный
фильтр на место и с помощью специального
динамометрического ключа   затяните его с требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки масляного фильтра: 17 Н • м (1,7кгсŸм).

9.

 Установите на место сливную пробку и затяните её с требуемым усилием затяжки.

ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки: 30 Н • м (3,0кгсŸм)

- 130 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Замена масла в силовом агрегате

10.

Долейте необходимое количество масла, установите крышку-щуп маслозалив-

ной горловины на место и затяните её.

ПРИМЕЧАНИЕ:
Объём масла без учёта масляного фильтра: 1.8 л
Объём масла с учётом масляного фильтра: 1.9 л

11.

 Заведите двигатель и прогрейте его в течение нескольких минут. Во время про-

грева убедитесь в отсутствии утечки. Если найдено место утечки масла, немед-
ленно заглушите двигатель и установите её причину.

12.

 Заглушите двигатель, проверьте уровень масла и скорректируйте его, если это

необходимо.
