- 143 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Проверка свечи зажигания



Для транспортного средства, работающего нормально идеальный цвет фарфорово-
го изолятора вокруг центрального электрода – желто-коричневый (оттенки от сред-
него до светлого). Если это не так, то лучше предоставьте квадроцикл для осмотра
дилеру.
Если эрозия электродов становится слишком сильной или отложений слишком мно-
го, замените свечу зажигания на новую, требуемой марки.

ПРИМЕЧАНИЕ:

Рекомендованный тип свечи зажигания:
DPR7EA-9 (NGK)

Установка свечи зажигания

1.

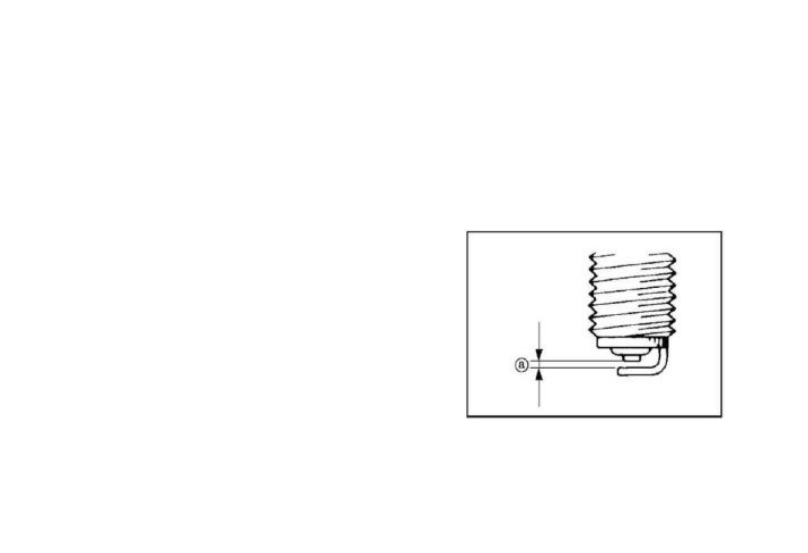

Измерьте межэлектродный зазор
проволочным измерительным щупом и, в
случае необходимости, отрегулируйте зазор
согласно рекомендации.

ПРИМЕЧАНИЕ:



Зазор между электродами свечи зажигания:0,8÷0,9 мм
2.

Очистите поверхность прокладки свечи. Вытрите грязь с резьбы.

- 144 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Проверка свечи зажигания



Установка свечи зажигания

3.

Установите свечу зажигания и затяните её с требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки свечи зажигания: 17,5 Н • м
(1,75

кгсŸм)

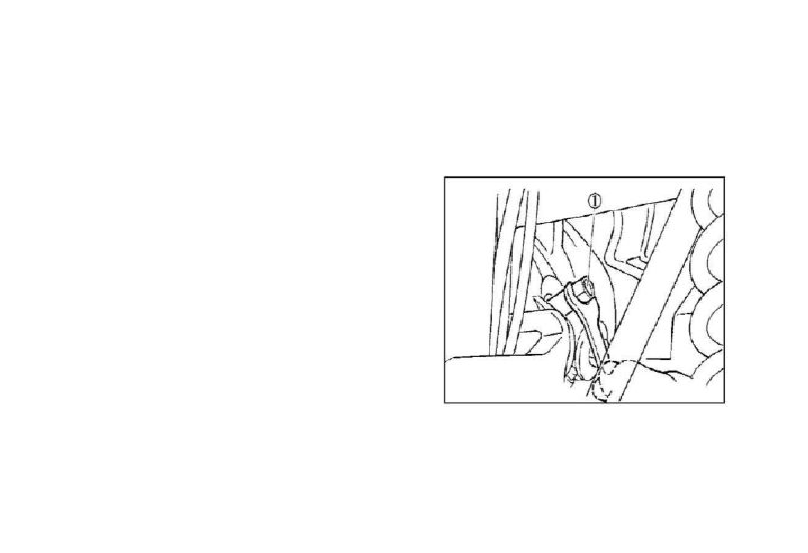

Если динамометрический ключ недоступен в
тот момент, когда Вы устанавливаете свечу
зажигания, то приблизительно оценить
правильное усилие затяжки можно как ¼ ÷ ½
поворота ключом, после затяжки «от руки».
Проверьте затяжку свечи зажигания
динамометрическим ключом при первой же
возможности.
4.

Установите колпачок свечи зажигания.

5.

Установите панель.





- 145 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

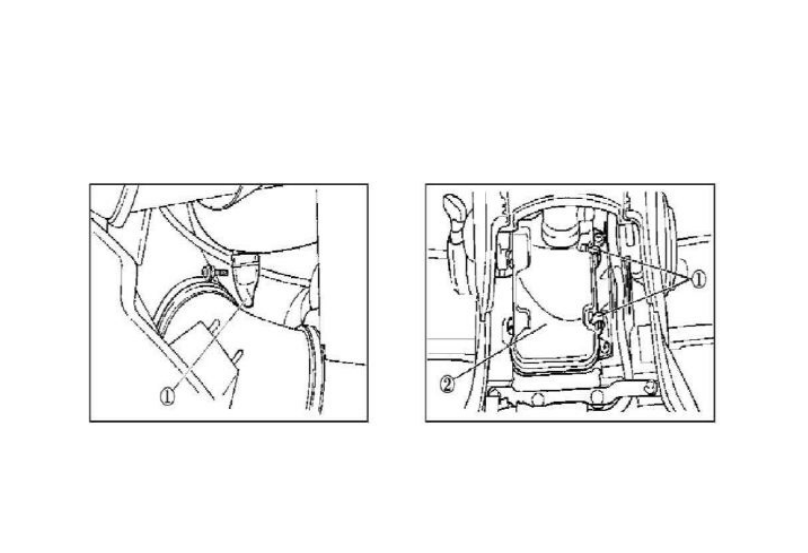

Чистка элемента воздушного фильтра

ПРИМЕЧАНИЕ:
На дне корпуса воздушного фильтра расположен дренажный шланг. Если пыль или
вода собираются в этом шланге, опорожните его, очистите элемент воздушного
фильтра и корпус воздушного фильтра.



- 146 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Чистка элемента воздушного фильтра

1.

 Снимите сиденье.





2.

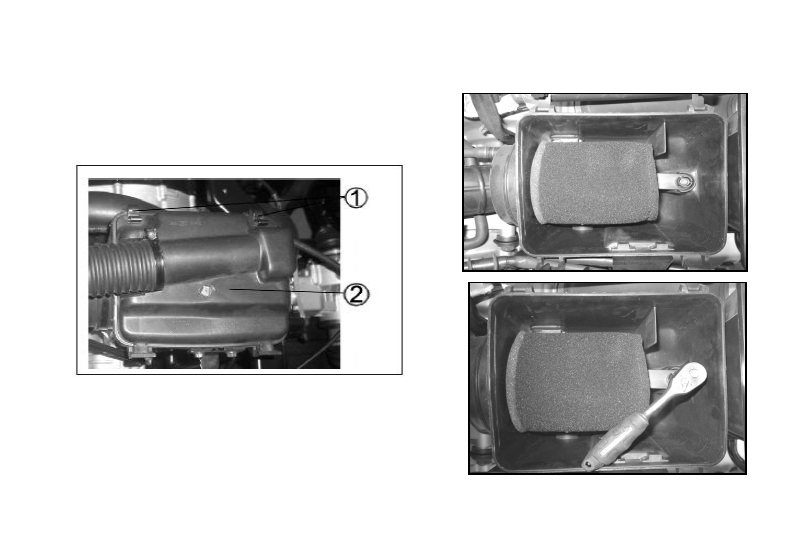

 Снимите, открыв фиксаторы, крышку корпуса

воздушного фильтра.



Защелки крышки корпуса воздушного

фильтра (X2)

‚

Крышка корпуса воздушного фильтра
