ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



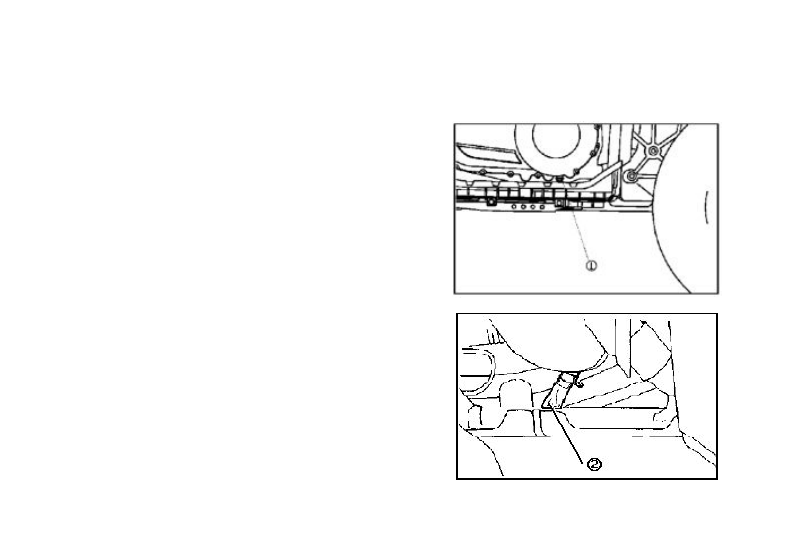

Сливная пробка



в корпусе вариатора и дренажный патрубок

‚

систе-

мы вентиляции вариатора

Если после движения по водоёму, достаточно
глубокому, чтобы в корпус вариатора могла
попасть вода, есть основания полагать, что
вода всё-таки в него попала, то выверните
дренажную пробку



,

чтобы слить воду из

корпуса вариатора и входного патрубка его
вентиляции

‚

.

ПРИМЕЧАНИЕ:

Если после выворачивания пробки из корпуса
вариатора вытекает вода, обратитесь к
официальному дилеру для комплексной
проверки квадроцикла, поскольку вода могла
повредить другие части двигателя.
Ответственность за последствия затопления
техники несёт владелец транспортного сред-
ства.

- 152 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Регулировка карбюратора

Карбюратор является жизненно важной частью двигателя и требует очень точных
настроек, которые должен производить механик авторизованного дилера CFMoto,
имеющий знания и опыт. Однако регулировку оборотов холостого хода может осу-
ществить владелец транспортного средства в рамках обычной процедуры обслужи-
вания.

ОСТОРОЖНО

Карбюратор был установлен и
отрегулирован на заводе-изготовителе.
Если настройки были сбиты кем-либо без
достаточных технических знаний и опыта,
то работа двигателя может ухудшиться,
вплоть до его повреждения.
ПРИМЕЧАНИЕ:
Для проведения этой процедуры на
CF500 Basic

необходимо использовать

диагностический тахометр, а на CF500A
–

можно воспользоваться штатным.





- 153 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Регулировка оборотов холостого хода

1.

Заведите двигатель и прогрейте его в течение нескольких минут примерно на
1000

÷ 2000 оборотах/минуту. Время от времени увеличивайте обороты двигате-

ля до 4000 ÷ 5000 оборотов/минуту. Двигатель прогрелся, если быстро отклика-
ется на открытие дросселя.

2.

Снимите левую панель моторного отсека.

3.

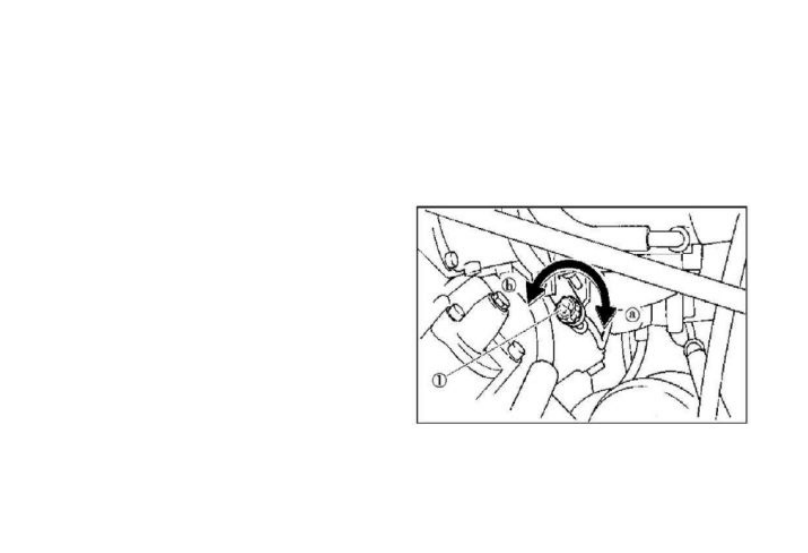

Подключите тахометр к проводу свечи зажигания (для CF500 Basic) и затем уста-
новите требуемые обороты холостого хода при помощи регулировочного винта



,

соединённого гибким валом с упором дросселя (см.стр.152). Поверните винт



 в направлении

,

чтобы увеличить обороты двигателя, и в направлении

,

чтобы уменьшить обороты двигателя.

Рекомендованные обороты холостого хода: 1200÷1400 об/мин.

4.

 Установите панель моторного отсека на место.

Регулировка клапанных зазоров

Правильные клапанные зазоры в процессе эксплуатации изменяются, что выражает-
ся в нарушении своевременности подачи топливовоздушной смеси, работы выпуск-
ной системы и шумах двигателя. Для предотвращения этого необходимо регулярно
корректировать клапанные зазоры. Однако эту процедуру должен осуществлять ква-
лифицированный автомеханик сервисного центра.

- 154 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Регулировка рычага дросселя

ПРИМЕЧАНИЕ:
Отрегулируйте обороты двигателя на холостом ходу,
прежде чем регулировать свободный ход рычага
дросселя.

1.

 Ослабьте контргайку.

2.

 Поворотом регулировочной втулки добейтесь величины

свободного хода рычага дросселя  3÷5 мм.

3.

 Затяните контргайку.

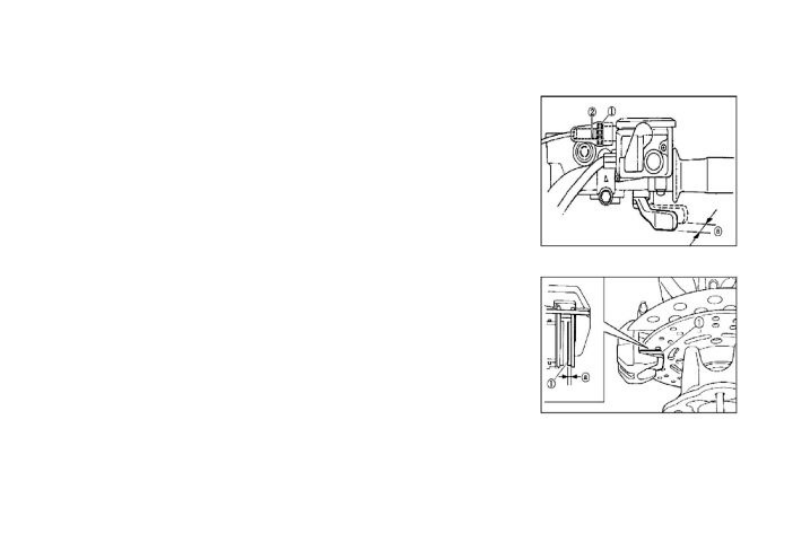

Проверка передних тормозных дисков и колодок

Толщина тормозных дисков передних колёс 3,5 мм. Если
толщина дисков

< 2,5мм, то они подлежат замене.

Проверьте тормозные колодки на наличие повреждения и
износа.
Если толщина колодок менее 2 мм или имеется
неравномерный износ, обратитесь к дилеру для замены
комплекта колодок.
ПРИМЕЧАНИЕ:
Для проверки тормозных колодок необходимо демонтировать колёса.
