ЭЛЕКТРООБОРУДОВАНИЕ 6-12





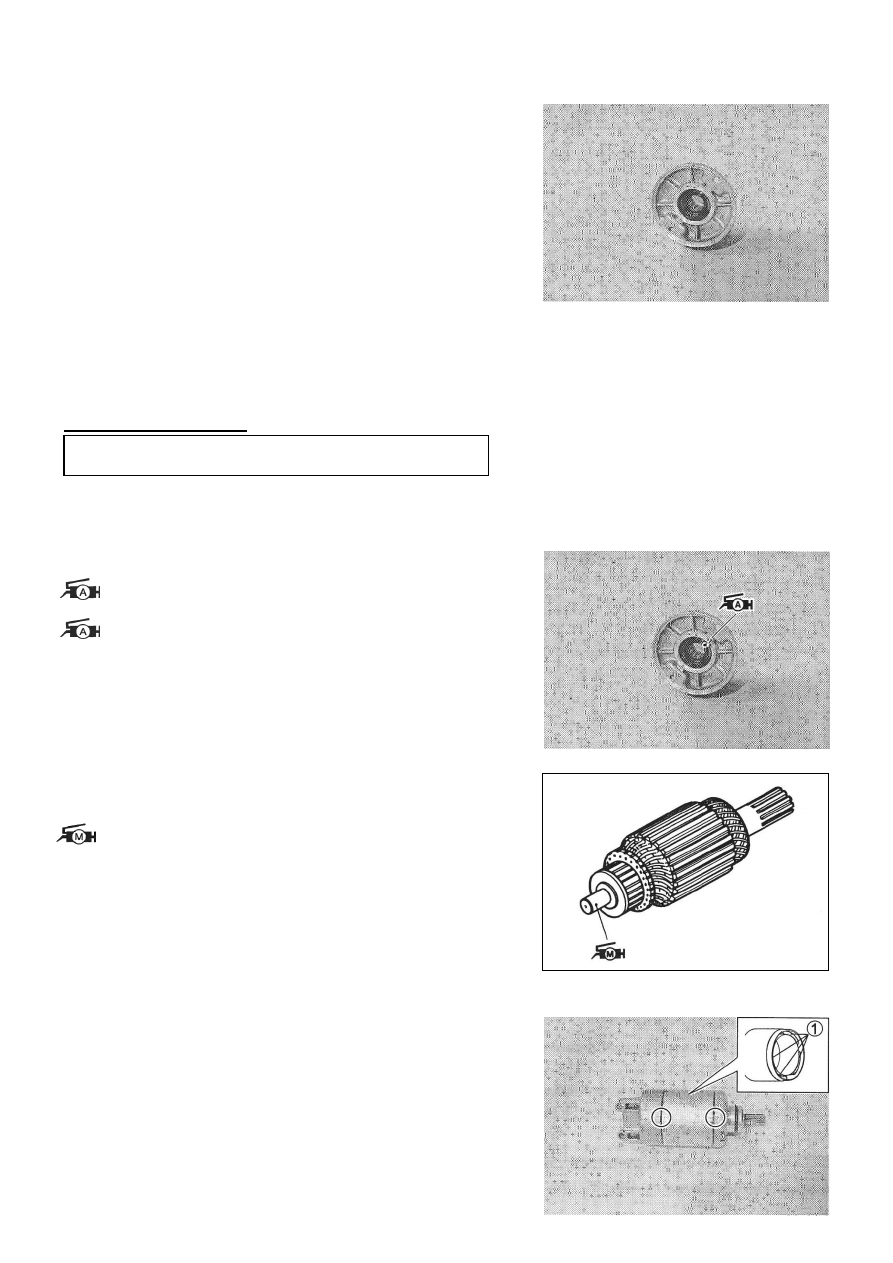

САЛЬНИК
Проверьте  кромку  уплотнения  на  повреждение  или
протечку.  Если  найдены  какие-либо  повреждения,
заменяют  наконечник  кожуха  (внутреннюю  часть)  в
стартере новым.







СБОРКА СТАРТЕРА

Соберите  и  установите  стартер  в  обратном  порядке
разборке  и  снятию.  Обратите  внимание  на  следующие
моменты:

!ПРЕДОСТЕРЕЖЕНИЕ

Замените  снятые  кольцевые  уплотнители  новыми,
чтобы предотвратить течь масла.






Смажьте  кромку  сальника  смазкой  SUZUKI  SUPER
GREASE "A".


Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других стран

99000-25010: SUZUKI SUPER GREASE "A"













Нанесите на вал ротора небольшое количество смазки
SUZUKI MOLY PASTE.


99000-25140: SUZUKI MOLY PASTE















Переднюю  часть  магнето  в  стартере  расположите  к
приводной шестерне вала ротора.





Согласуйте  положение  метки  на  стартере  с  меткой  на
корпусе.





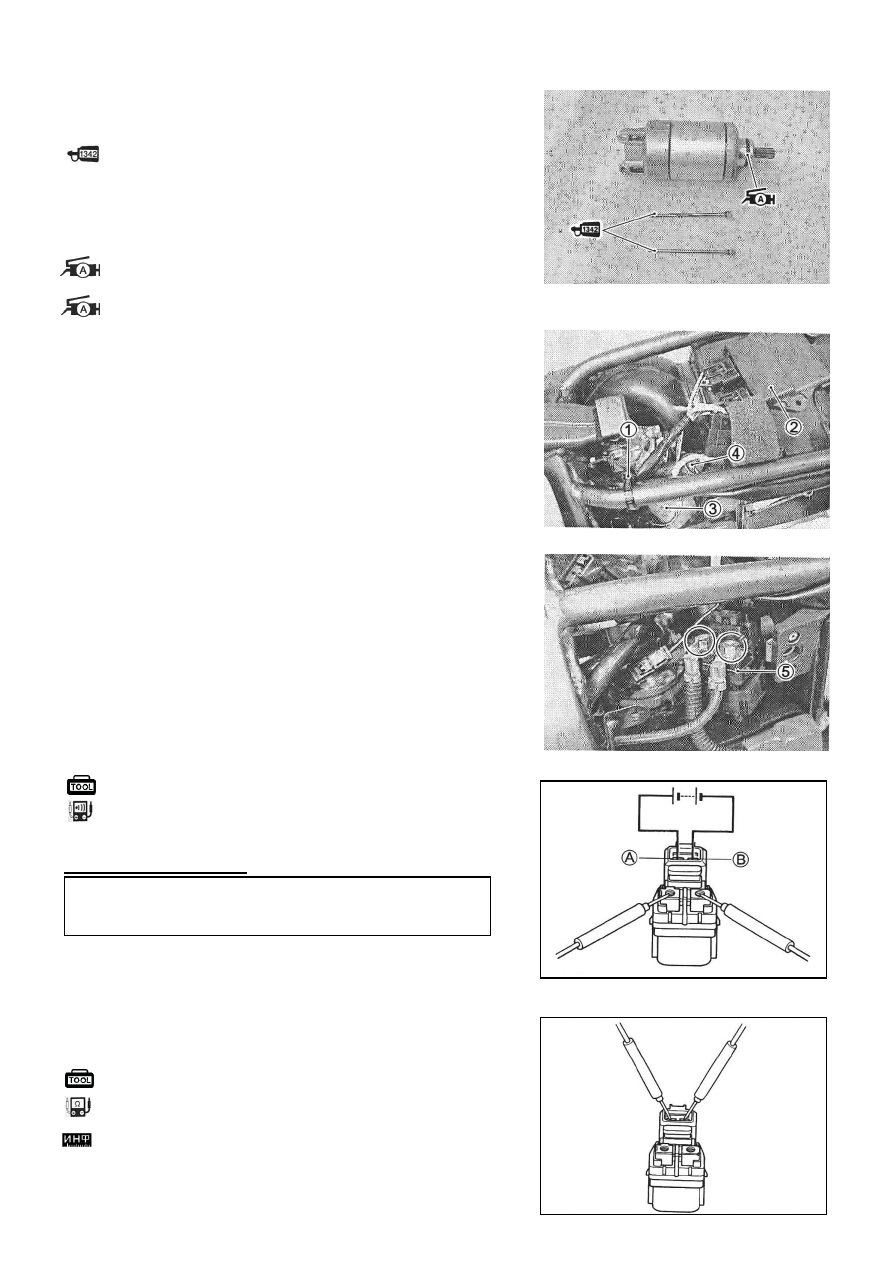

ЭЛЕКТРООБОРУДОВАНИЕ 6-13







Нанесите  небольшое  количество  фиксатора  резьбы
THREAD LOCK "1342" на болты корпуса стартера.



99000-32050: THREAD LOCK "1342"






Нанесите  на  кольцевое  уплотнение  смазку  SUZUKI
SUPER GREASE "A".


Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других страны

99000-25010: SUZUKI SUPER GREASE "A"



ОСМОТР РЕЛЕ СТАРТЕРА





Снимите сидение. (раздел…5-3)





Отсоедините от аккумулятора минусовой провод.





Снимите  хомут  фиксирующий  проводку  (1)  и  затем
сдвиньте коммутатор (2) вперед.





Снимите  кожух  реле  стартера  (3)  и  отсоедините    от
него разъем (4).





Отсоедините подводящие провода.





Удалите реле стартера (5).










Подайте  12  В  на  клеммы  (А)  и  (В)  и  проверьте
сопротивление между силовыми клеммами реле, используя
мультитестер.  Если  реле  стартера  щелкает  и  замыкает
контакты, реле в порядке.


09900-25008: мультитестер
Установка  ручки  тестера:  Прозвонка  или
измерение сопротивления


!ПРЕДОСТЕРЕЖЕНИЕ

Не  подавайте  напряжение  батареи  на  реле  стартера
больше  5  секунд,  так  как  обмотка  реле  может  быть
перегрета и повреждена.



Измерьте  сопротивление  обмотки  реле  между  клеммами,
используя

мультитестер.

Если

сопротивление

не

укладывается  в  указанную  величину,  замените  реле
стартера новым.


09900-25008: мультитестер
Установка

ручки

тестера:

Измерение

сопротивления
Сопротивление реле стартера: 3 – 5 Ом





ЭЛЕКТРООБОРУДОВАНИЕ 6-14



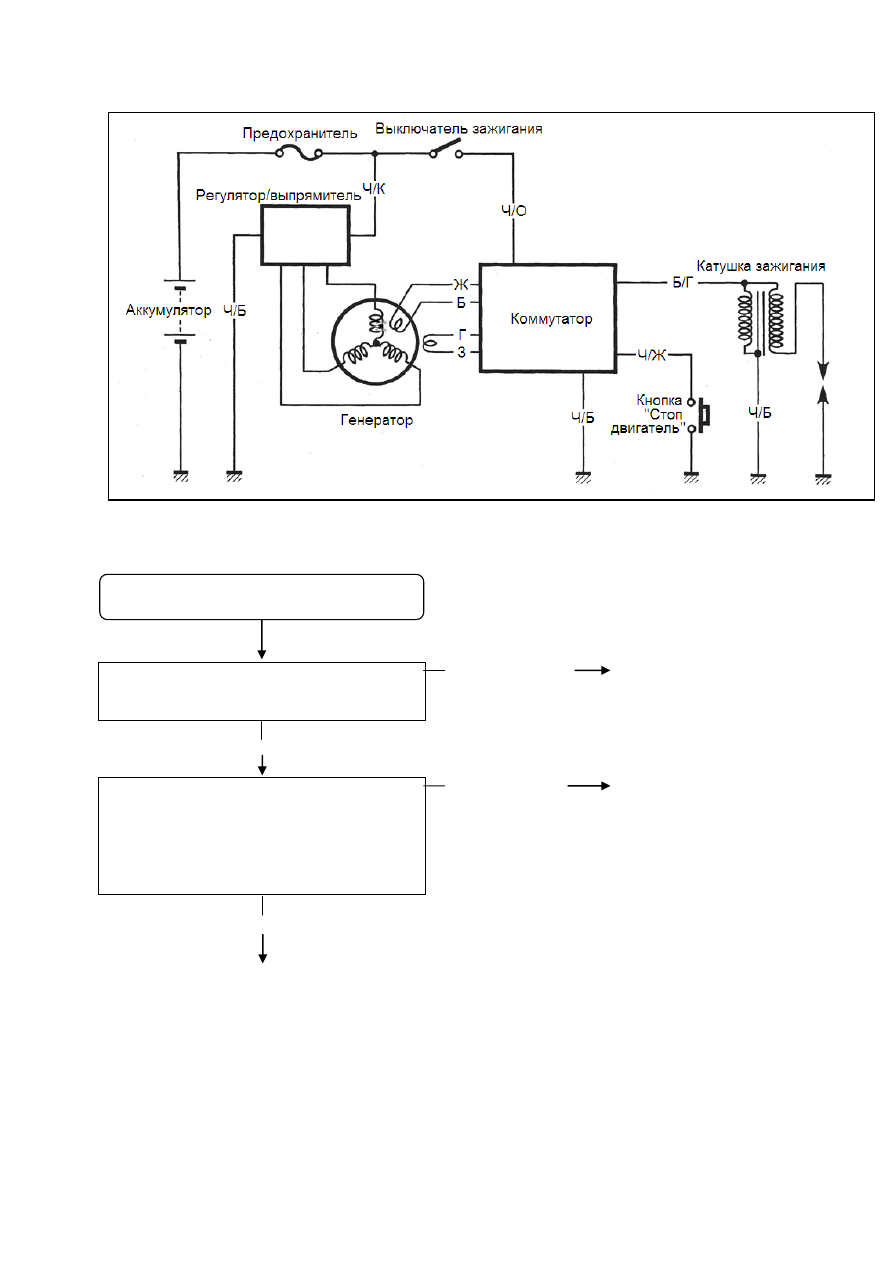

СИСТЕМА ЗАЖИГАНИЯ















ПОИСК НЕИСПРАВНОСТЕЙ





Нет искры или слабая искра зажигания



*

Удостоверьтесь, что КПП находится в нейтральном

положении. Так же перед диагностированием
удостоверьтесь, что не перегорел плавкий
предохранитель, и аккумулятор полностью заряжен.



Проверьте соединения в системе
зажигания на предмет плохого
контакта.

Плохой контакт





Плохой контакт в
соединениях



Исправны





Измерьте напряжение питания между
проводами (Ч/О и Ч/Б) коммутатора
(CDI) при включенном зажигании.

Неправильное





Неисправен замок
зажигания





Обрыв в проводке или
плохой контакт в
соединениях цепи
зажигания



Правильное





Продолжение на следующей странице











ЭЛЕКТРООБОРУДОВАНИЕ 6-15




Измерьте пиковое напряжение на
первичной обмотке катушки зажигания.
(6-16)
ПРИМЕЧАНИЕ: Измерение пикового
напряжения  на первичной обмотке
катушки зажигания  возможно только
с мультитестером и адаптером
пикового напряжения.

Правильный

Проверьте свечу зажигания.
(2-9)






Исправна         Неисправна

Неправильное







Неисправна свеча
зажигания











Плохое подсоединение
свечи зажигания

Проверьте катушку зажигания. (6-17)

Неисправна





Неисправна катушка
зажигания



Исправна





Измерьте пиковое напряжение и
сопротивление  на обмотке датчика и
сигнальной обмотке. (6-17)
ПРИМЕЧАНИЕ: Измерение пикового
напряжения на обмотке датчика и
сигнальной обмотке возможно
только с мультитестером и
адаптером пикового напряжения.

Неправильные





Неисправна обмотка
датчика





Неисправна сигнальная
обмотка



Правильные







Неисправен коммутатор
(CDI)





Обрыв в цепи
электропроводки





Плохой контакт в
соединениях зажигания
