Мотоцикл Сузуки DR-Z250. Руководство - часть 46

ЭЛЕКТРООБОРУДОВАНИЕ 6-8


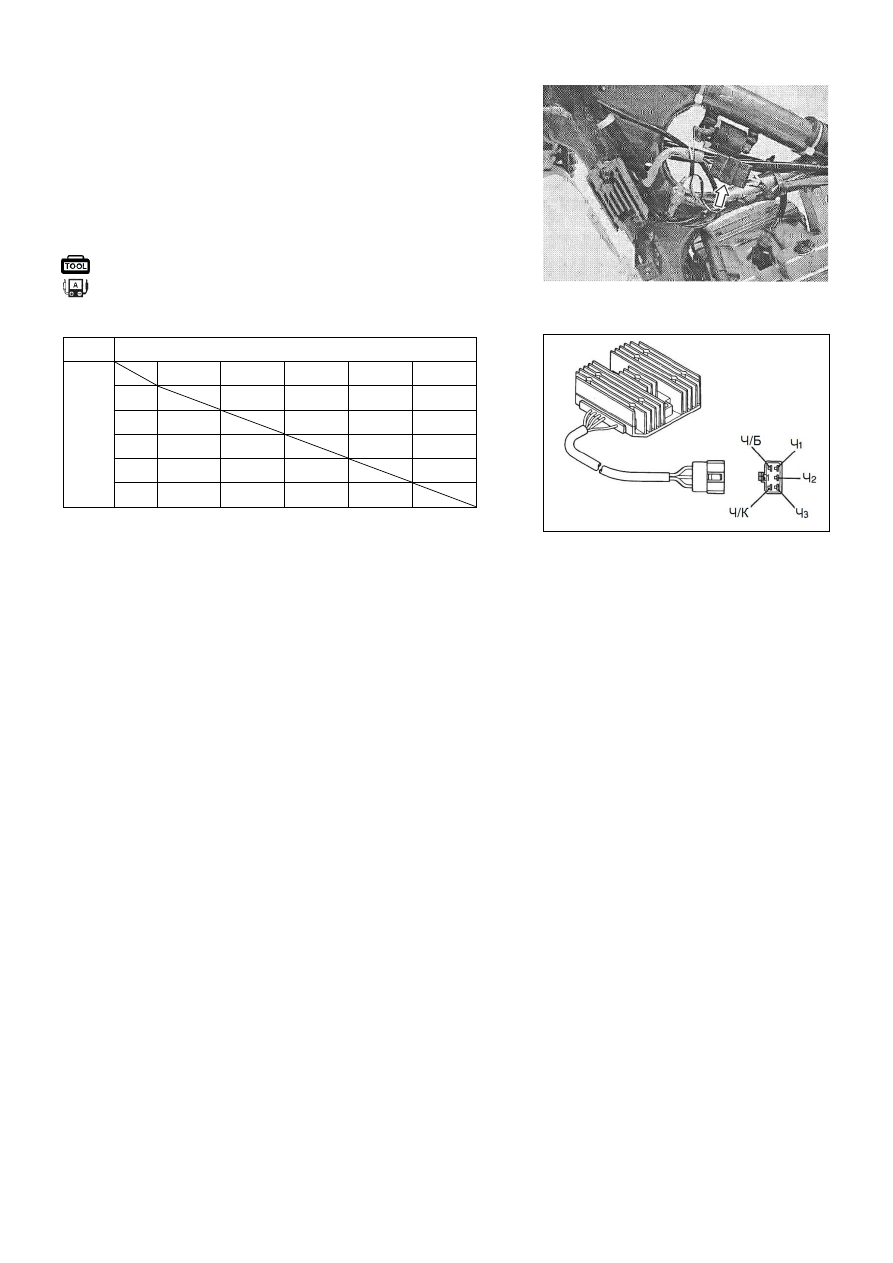

РЕГУЛЯТОР/ВЫПРИМИТЕЛЬ





Снимите топливный бак. (4-2)





Разъедините разъем регулятора/выпрямителя.


Измерьте  напряжение  между  проводами  подводящей
колодки, используя мультитестер, как показано на рисунке.
Если  напряжение  не  укладывается  в  указанную  величину,
замените регулятор/выпрямитель новым.


09900-25008: мультитестер
Установка ручки тестера: Проверка диода


Величина: Вольты












* Показания: не менее 1,4 В (напряжение батарейки
мультитестера)

ПРИМЕЧАНИЕ:
Если тестер показывает ниже 1.4 В, когда щупы тестера
не соединены, замените батарею мультитестера.



ЦВЕТ ПРОВОДОВ
Ч

: Черный

Ч/К

: Черный с Красной полоской

Ч/Б

: Черный с Белой полоской



Плюсовой щуп тестера

Минусов

ой  щ

уп

тестера





Ч/К

Ч

1



Ч

2



Ч

3



Ч/Б

Ч/К



0,4-0,7  0,4-0,7  0,4-0,7  0,5-1,2

Ч

1



*



*

*

0,4-0,7

Ч

2



*

*



*

0,4-0,7

Ч

3



*

*

*



0,4-0,7

Ч/Б

*

*

*

*



ЭЛЕКТРООБОРУДОВАНИЕ 6-9



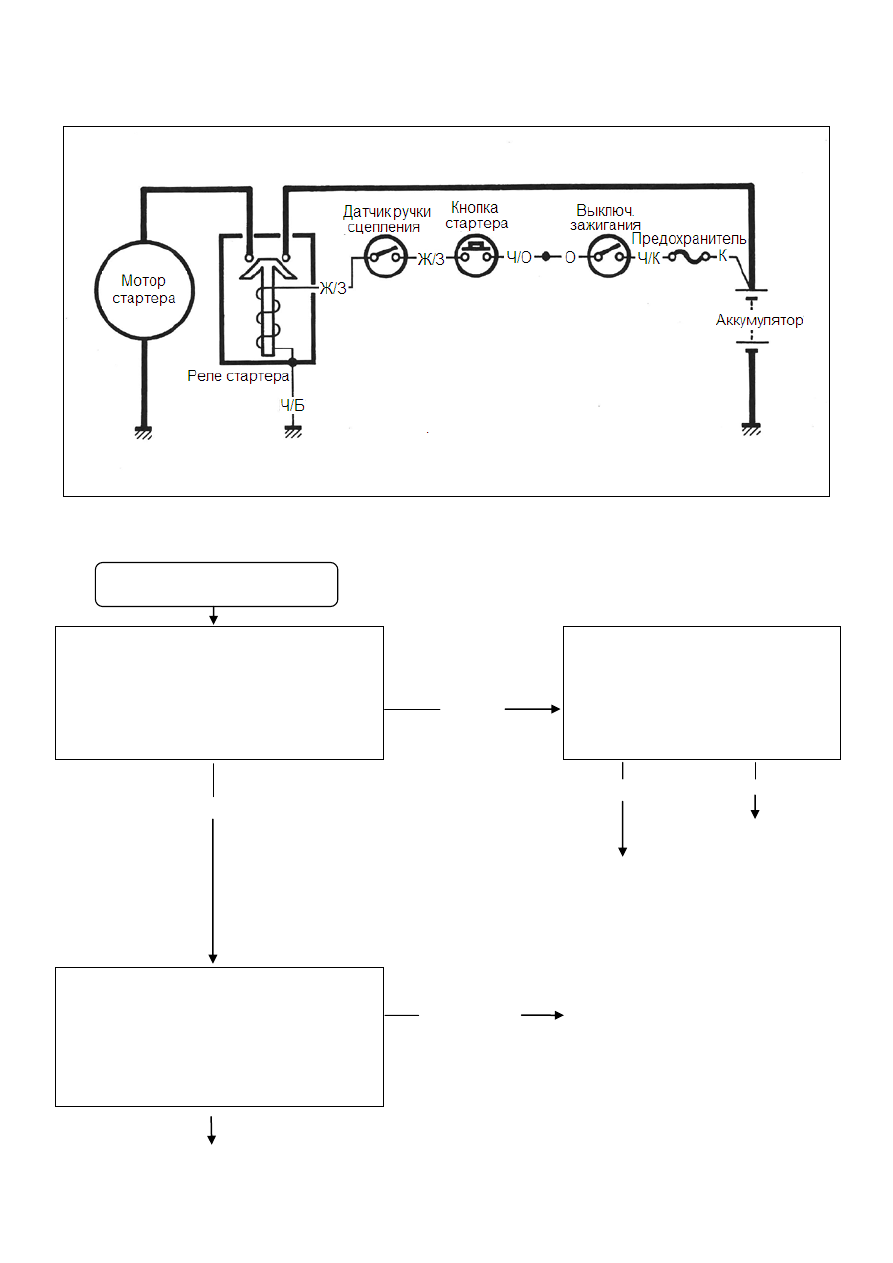

СТАРТЕР




ПОИСК НЕИСПРАВНОСТЕЙ



Стартер не вращается





КПП находится в нейтральном
положение. Поверните ключ в замке
зажигания в положение «Включено».
Выжмите рычаг сцепления.
Прислушайтесь к щелчку от реле
стартера, когда нажимаете на кнопку
запуска.





Щелчок



Проверьте, вращается ли
стартер, если его клемму
соединить с плюсовой клеммой
аккумулятора. (Не используйте
тонкий провод, так как стартер
потребляет большую мощность).





Нет щелчка





Вращается



Не вращается









Неисправен стартер









Неисправно реле стартера





Болтающийся или
разъединенный силовой
провод стартера

Измерьте напряжение на реле
стартера в разъеме реле (между Ж/З(+)
и Ч/Б(-) проводами), при нажатии на
кнопку стартера.


Напряжение

отсутствует








Неисправен замок зажигания





Неисправна кнопка стартера





Неисправен выключатель
положения рычага сцепления





Неисправен разъем
подключения





Обрыв в электропроводке




Продолжение на следующей странице







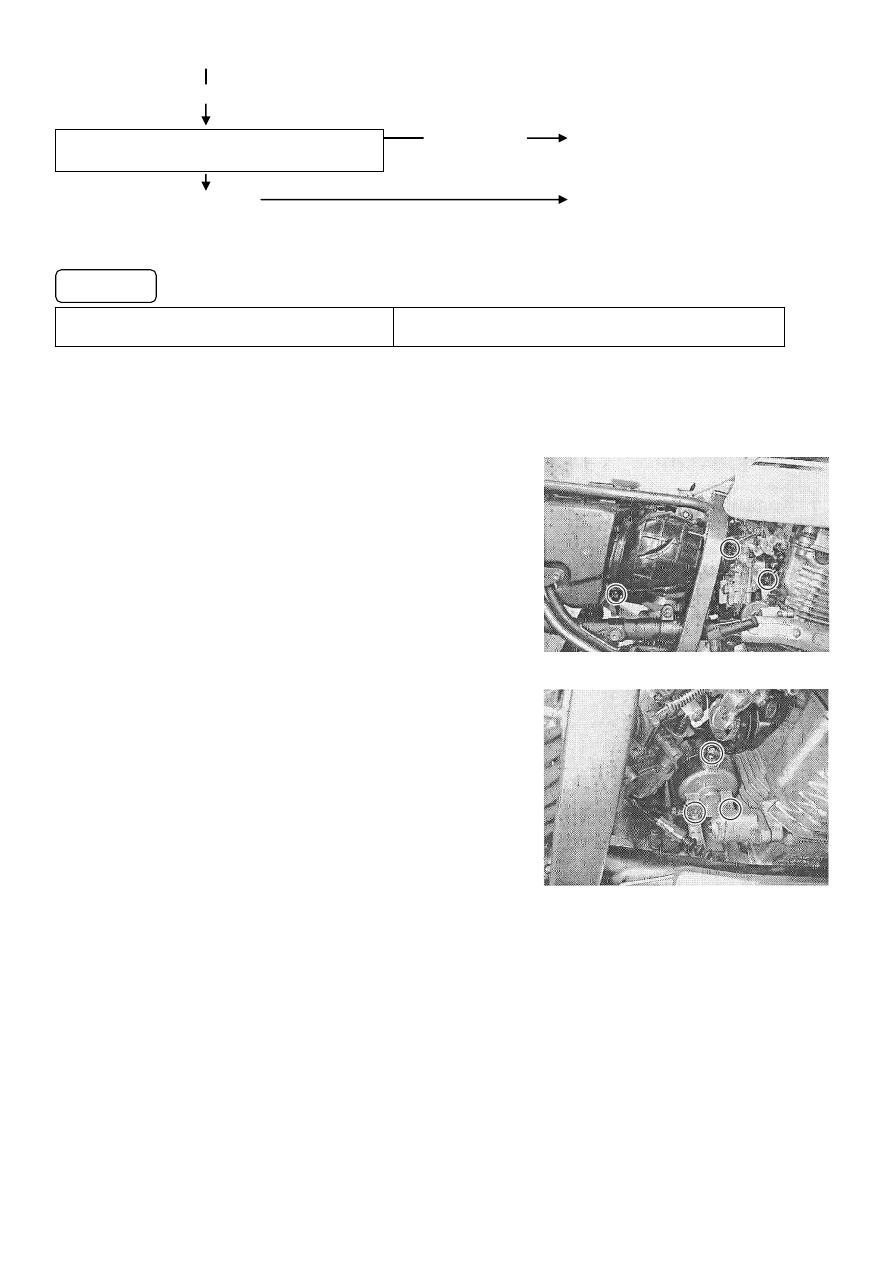

ЭЛЕКТРООБОРУДОВАНИЕ 6-10



Напряжение есть





Проверьте реле стартера. (6-13)

Неисправно





Неисправно реле стартера



Исправно









Плохой контакт реле стартера








Другое



Двигатель не поворачивается, хотя
стартер вращается.





Неисправна обгонная муфта стартера.







СНЯТИЕ И РАЗБОРКА СТАРТЕРА





Удалите впускной патрубок карбюратора.





Удалите  карбюратор  из  впускного  патрубка  головки
цилиндра














Разъедините силовой провод стартера.





Снимите стартер.










ЭЛЕКТРООБОРУДОВАНИЕ 6-11


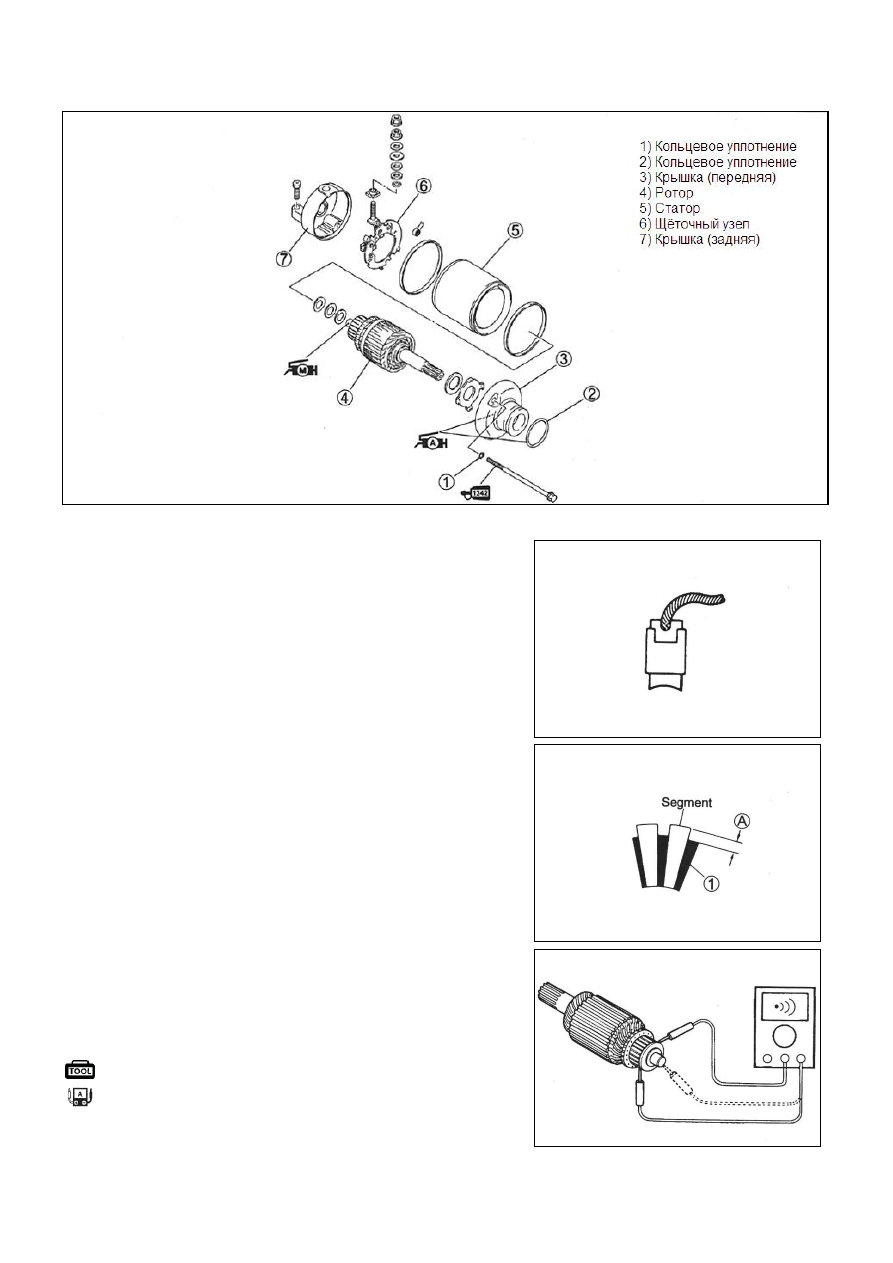

* Разберите стартер как показано на рисунке.


ОСМОТР СТАРТЕРА

УГОЛЬНЫЕ ЩЕТКИ

Осмотрите  угольные  щетки  на  предмет  неправильного
износа, трещин, или потертостей в щеткодержателе.
Если  были  найдены  какие-либо  повреждения,  щетки
заменяют новыми в сборе.







КОЛЛЕКТОР

Осмотрите  коллектор  на  предмет  изменение  цвета,
ненормального износа и канавки (А).
Если  найдены  потертости,  замените  деталь  новой.  Если
поверхность  коллектора  изменила  цвет,  отполируйте  ее
наждачной  бумагой  (зернистостью  400)  и  вытрите  ее
чистой  сухой  тканью.  Если  нет  канавки  (А),  срежьте
изоляционный материал (1)



полотном пилы.




ОСМОТР ОБМОТКИ РОТОРА

Прозвоните  ротор:  между  всеми  сегментами  и  между
сегментами и валом ротора, используя мультитестер.
Если  есть  разрыв  между  сегментами  или  есть  замыкания
между сегментами и валом, замените деталь новой.


09900-25008: мультитестер
Установка  ручки  тестера:  Прозвонка  или
Измерение сопротивления
