Мотоцикл Сузуки DR-Z250. Руководство - часть 44





ШАССИ 5 - 54

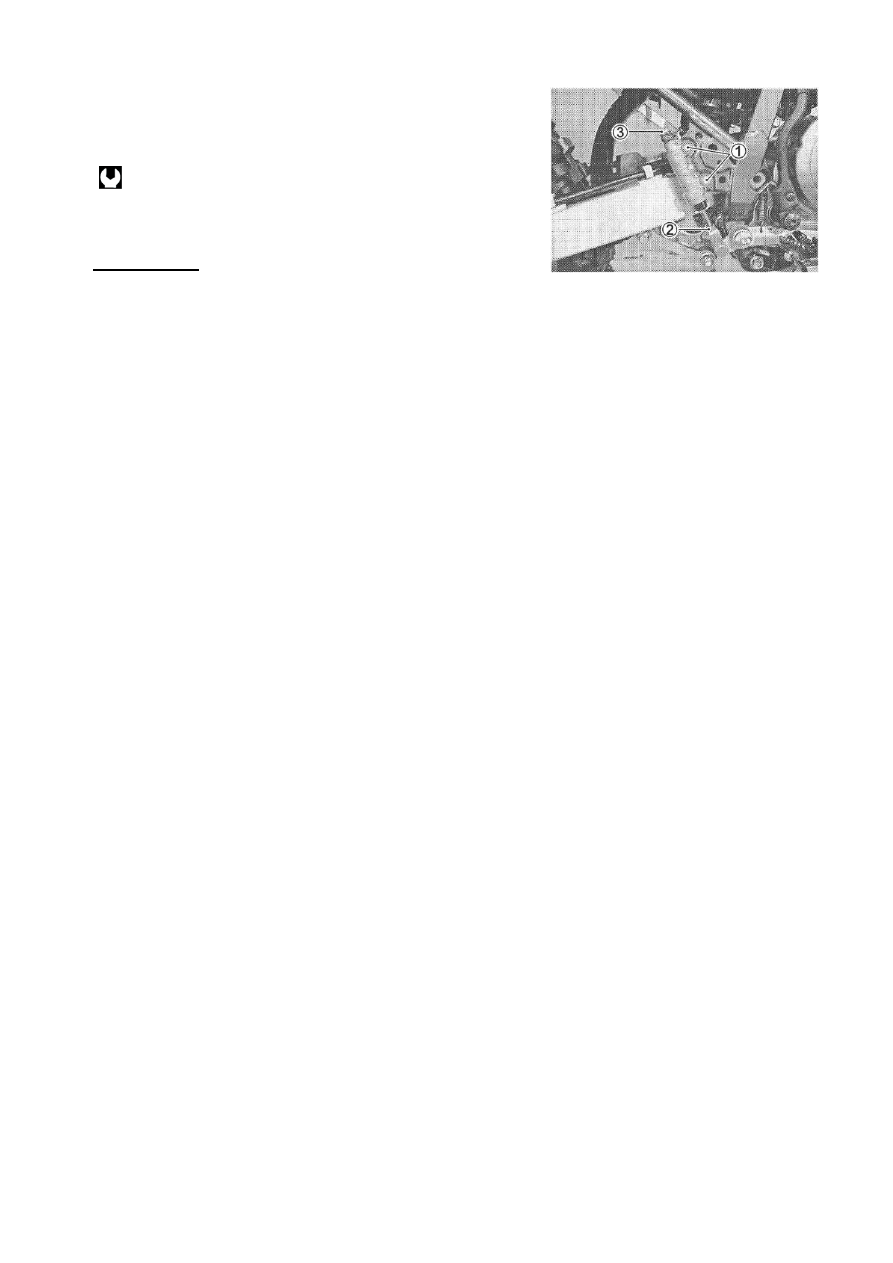

•  Затяните  болты  крепления  ГТЦ  (1),  контргайку  штока
ГТЦ

(2)

и

штуцер

тормозного

шланга

(3)

соответствующим усилием.


Болт крепления ГТЦ: 10 Н*м (1.0 кгс*м)

Контргайка штока ГТЦ: 18 Н*м (1.8 кгс*м)



Штуцер тормозного шланга: 23 Н*м (2.3 кгс*м)

!ВНИМАНИЕ

Удалите  воздух  из  тормозной  системы  после  сборки
ГТЦ. (раздел…2-17)



ЭЛЕКТРООБОРУДОВАНИЕ 6-1



ЭЛЕКТРООБОРУДОВАНИЕ



СОДЕРЖАНИЕ







ВАЖНЫЕ МОМЕНТЫ ПРИ ОБСЛУЖИВАНИИ ........................................................................................ 6- 2

МЕСТОПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ ............................................................... 6- 4

СИСТЕМА ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ .......................................................................... 6- 5

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ........................................................................................ 6- 5

ОСМОТР ................................................................................................................................................................ 6- 6

СТАРТЕР ............................................................................................................................................................... 6- 9

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ........................................................................................ 6- 9

СНЯТИЕ И РАЗБОРКА СТАРТЕРА .............................................................................................................. 6- 10

ОСМОТР МОТОРА СТАРТЕРА ..................................................................................................................... 6- 11

СБОРКА СТАРТЕРА ......................................................................................................................................... 6- 12

ОСМОТР РЕЛЕ СТАРТЕРА ............................................................................................................................ 6- 13

СИСТЕМА ЗАЖИГАНИЯ ................................................................................................................................ 6- 14

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ...................................................................................... 6- 14

ОСМОТР .............................................................................................................................................................. 6- 16

ОДОМЕТР ............................................................................................................................................................ 6- 18

ЛАМПЫ ............................................................................................................................................................... 6- 19

ФАРА ГОЛОВНОГО СВЕТА........................................................................................................................... 6- 19

ЗАДНИЙ ФОНАРЬ ............................................................................................................................................ 6- 19

РЕЛЕ ..................................................................................................................................................................... 6- 19

РЕЛЕ СТАРТЕРА ............................................................................................................................................... 6- 19

ПЕРЕКЛЮЧАТЕЛИ .......................................................................................................................................... 6- 20

АККУМУЛЯТОРНАЯ БАТАРЕЯ ................................................................................................................... 6- 21

СПЕЦИФИКАЦИЯ ............................................................................................................................................ 6- 21

НАЧАЛЬНАЯ ЗАРЯДКА .................................................................................................................................. 6- 21

ОБСЛУЖИВАНИЕ ............................................................................................................................................ 6- 22

ВОССТАНОВИТЕЛЬНАЯ ЗАРЯДКА ........................................................................................................... 6- 23

ЭЛЕКТРООБОРУДОВАНИЕ 6-2



ВАЖНЫЕ МОМЕНТЫ ПРИ
ОБСЛУЖИВАНИИ

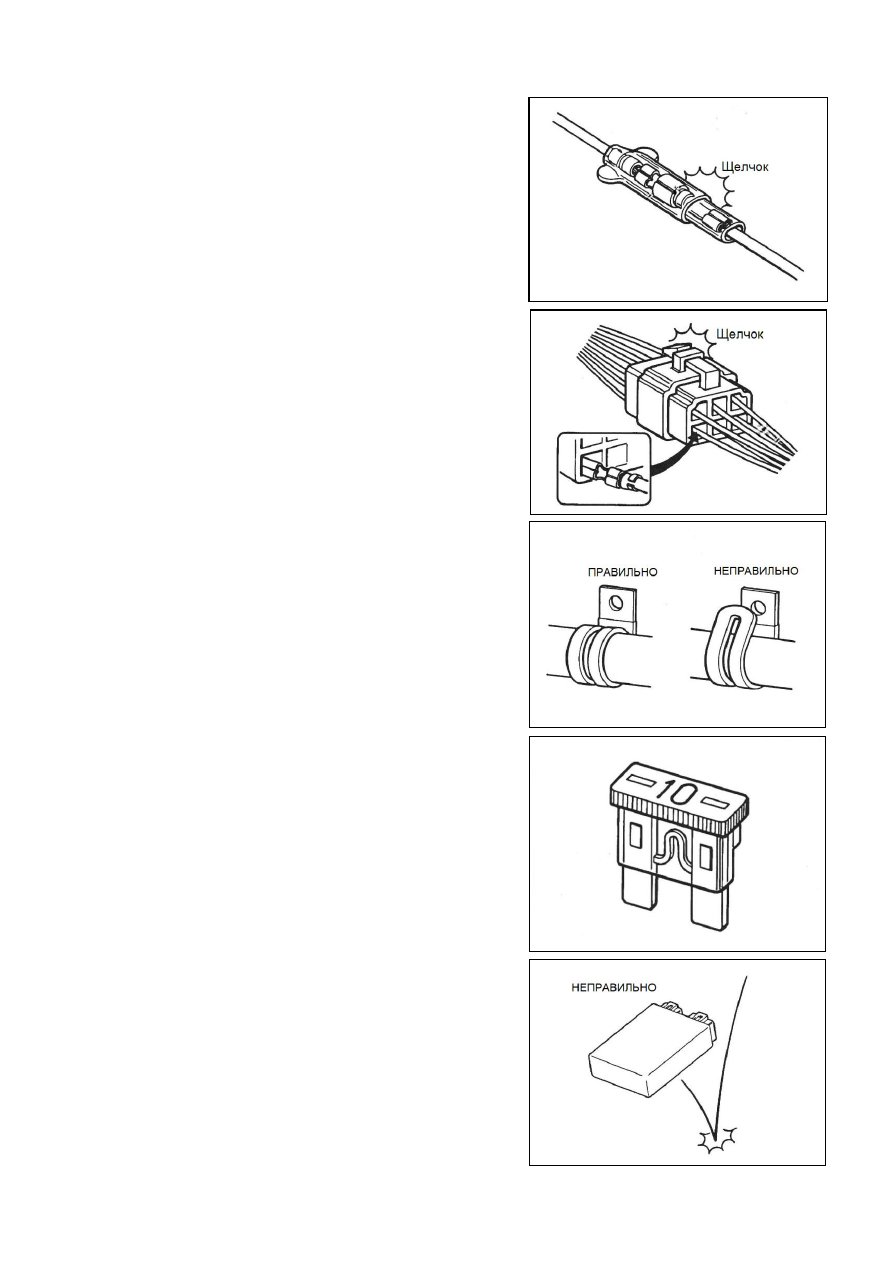

РАЗЪЕМЫ



Разъединяя  разъем,  убедитесь,  что  держитесь  за

колодку; не тяните за подводящие провода.



Подключая  разъем,  сожмите  его  до  характерного

щелчка.



Осмотрите разъем на предмет коррозии, загрязнения

и повреждения изоляции.

РАЗЪЕМЫ



При  разъединении  разъема  с  фиксатором  не  забудьте

освободить  фиксатор.  Подключая  разъем,  сожмите  его  до
щелчка фиксатора.



Разъединяя разъем, убедитесь, что держитесь за колодку

разъема; не переставляйте подводящие провода.



Осмотрите  каждый  контакт  на  разъеме  на  предмет

расшатанности или деформации.



Осмотрите  каждый  контакт  на  предмет  коррозии  и

загрязнения.


ЗАЖИМЫ



Для ознакомления с прокладкой и фиксацией проводов,

обратитесь  к  разделу  "ПРОКЛАДКА  И  ФИКСАЦИЯ
ПРОВОДОВ". (7-9)



Согните  зажим  должным  образом,  как  показано  на

рисунке.



Фиксируя провода зажимом, не допускайте провисания.



Не  используйте  провод  или  подобную  замену  для

групповых зажимов.


ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ



При  перегорании  плавкого  предохранителя,  всегда

найдите  причину,  исправьте  проблему,  и  затем  замените
плавкий предохранитель.



Не  используйте  плавкий  предохранитель  другого

номинала.



Не  используйте  никаких  заменителей  плавкого

предохранителя (например, провод).




ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ



Не

бросайте

любые

детали,

содержащие

полупроводники

(например,

коммутатор,

реле-

регулятор/выпрямитель).



При

осмотре

детали

тщательно

следуйте

инспекционным  инструкциям.  Пренебрежение  надлежащими
процедурами может привести к повреждению детали.

ЭЛЕКТРООБОРУДОВАНИЕ 6-3

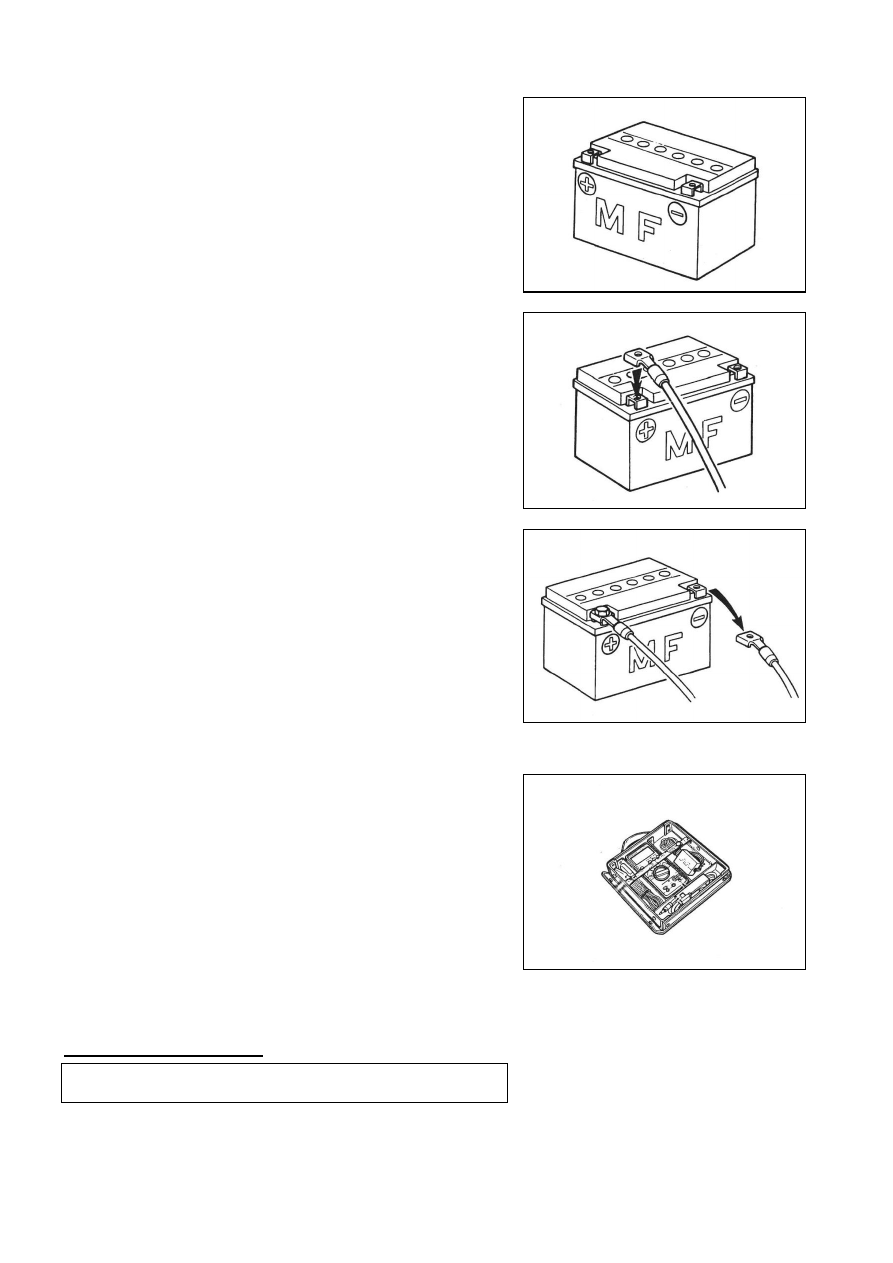

АККУМУЛЯТОР





MF  (необслуживаемый)  аккумулятор,  используемый  в

этом  мотоцикле,  не  требует  обслуживания  (например,
контроль  уровня  электролита,  пополнение  дистиллированной
водой).



 Во

время  нормальной  зарядки  не  происходит

выделения  никакого  водородного  газа.  Однако  если  баттарея
испытывает перегрузки, водородный газ может быть выделен.
Поэтому,  когда  заряжается  аккумулятор,  удостоверьтесь,  что
поблизости  нет  открытого  пламени  или  источников  искры
(например, короткого замыкания).



Убедитесь,  что  зарядка  батареи  происходит  в  хорошо-

проветриваемом открытом помещении.



Отметим,

что

зарядное

устройство

для

MF

аккумулятора  отличается  от  устройства  для  обычного
аккумулятора.  Не  заменяйте  MF  аккумулятор  обычным
аккумулятором.


СОЕДИНЕНИЕ АККУМУЛЯТОРА



При  отсоединении  клемм  от  аккумулятора,  первой

отсоединяйте минусовую клемму.



При  подключении  клемм  к  аккумулятору,  первой

подключайте плюсовую клемму.



Если

клеммы

подвергаются

коррозии,

выньте

аккумулятор,  помойте  под  струей  теплой  воды,  и  зачистите
клеммы проволочной щеткой.



После  подключения  аккумулятора,  покройте  клеммы

консистентной смазкой.



Покройте смазкой так же клемму плюсового провода.



ПРОЦЕДУРА МОНТАЖА



Для  подробного  рассмотрения  монтажа  проводов

обратитесь  к  разделу  "ПРОКЛАДКА  И  ФИКСАЦИЯ
ПРОВОДОВ" (7-9).

ИСПОЛЬЗОВАНИЕ МУЛЬТИТЕСТЕРА



Используйте

мультитестер

должным

образом.

Неправильное  использование  может  принести  повреждения
мотоциклу и пользователю.



Если  напряжение  и  другие  текущие  значения  не

известны, начинайте измерения в самом высоком диапазоне.



Измеряя  сопротивление,  удостоверьтесь,  что  на

измеряемом  элементе  нет  напряжения.  Если  имеется
напряжение,  то  безопасность  пользователя  может  быть  под
угрозой.



После использования тестера, убедитесь, что повернули

выключатель в позицию «Выключен».





!ПРЕДОСТЕРЕЖЕНИЕ



Перед использованием мультитестера, ознакомьтесь с
инструкцией по его использованию.
