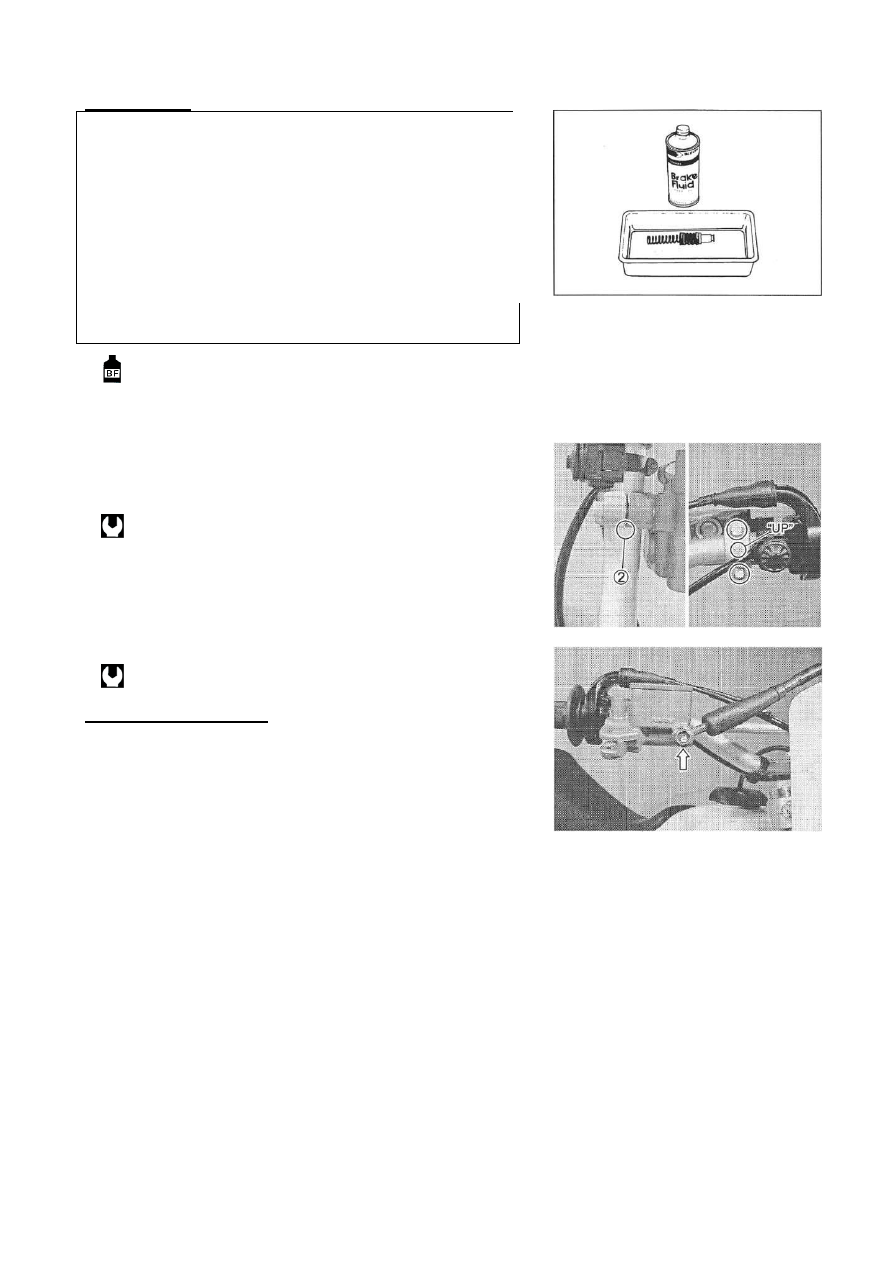

ШАССИ 5 - 46



!ВНИМАНИЕ
•  Промойте  комплектующие  тормозного  суппорта
новой тормозной жидкостью перед сборкой.
•  Не  протирайте  детали  от  тормозной  жидкости  после
мойки.
•  При  мойке  деталей  используйте  соответствующую
тормозную  жидкость.  Никогда  не  используйте  разные
типы тормозных жидкостей либо очищающие жидкости
(бензин, керосин, сольвент).
•  Замените снятые уплотнения и пыльники новыми.
•  Нанесите  тормозную  жидкость  на  все  уплотнения  и
пыльники,  поршень  и  сверление  в  цилиндре  перед
сборкой.


Тормозная жидкость: DOT 4




•  При  установке  главного  тормозного  цилиндра  на  руль
совместите  соприкасающиеся  поверхности  хомута  (1)  с
меткой  (2)  на  руле  и  затяните  соответствующим  усилием
(сначала затяните верхний болт).

Болт хомута ГТЦ: 10 Н*м (1.0 кгс*м)











• Затяните штуцер соответствующим усилием.

Штуцер тормозного шланга: 23 Н*м (2.3 кгс*м)


!ПРЕДОСТЕРЕЖЕНИЕ
Удалите воздух из тормозной системы после установки
ГТЦ. (раздел…2-17)

•  Отрегулируйте свободный ход рычага. (раздел…2-18)







ШАССИ 5 - 47



ЗАДНИЙ ТОРМОЗ











































!ПРЕДУПРЕЖДЕНИЕ
•  Тормозная  система  заполнена  тормозной  жидкостью  классификации  DOT4  на  основе
гликоля.  Не  применяйте  (или  смешивайте)  тормозную  жидкость  другой  спецификации  (на
основе  силикона  либо  нефтепродуктов)  при  замене,  так  как  это  может  вызвать  серьезные
поломки тормозной системы.
•  Не используйте тормозную жидкость из старой, использованной либо негерметичной тары.
•  Не используйте тормозную жидкость, оставшуюся с последней замены, либо хранившуюся
продолжительное время.
•  При  хранении  тормозной  жидкости  герметично  закрывайте  упаковку,  храните  в
недосягаемости от детей.
•  При  доливке  тормозной  жидкости  убедитесь  в  отсутствии  грязи  и  посторонних  частиц  в
жидкости.
•  При  помывке  компонентов  тормозной  системы  всегда  используйте  только  новую
тормозную жидкость, а не сольвенты.
•  Загрязненный  тормозной  диск  либо  тормозные  колодки  уменьшают  эффективность
торможения. Очищайте диск специальными чистящими жидкостями.

•
!ВНИМАНИЕ
Используйте тормозную  жидкость с осторожностью: жидкость вступает в реакцию с краской,
пластиком, резиной и т.д.





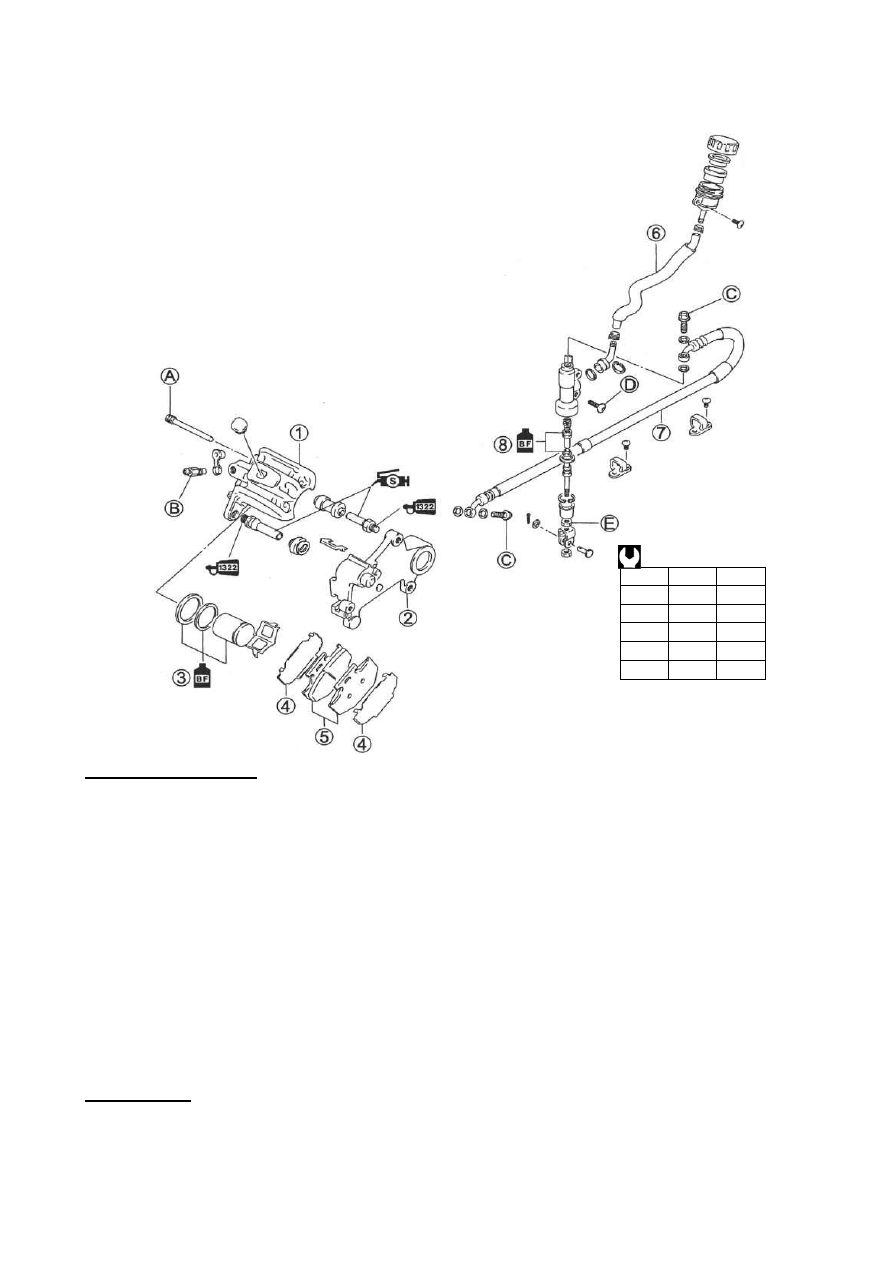

(1)  Корпус суппорта
(2)  Крепление суппорта
(3)  Поршень
(4)  Прокладка
(5)  Колодки тормозные
(6)  Шланг бачка
(7)  Тормозной шланг
(8)  Поршень с манжетами

(А) Болт крепления колодок
(В) Штуцер прокачки воздуха
(С) Штуцер шланга тормозного
(D) Болт крепления главного тормозного цилиндра
(Е) Контргайка штока ГТЦ



Узел

Н*м  кгс*м

(A)

18

1.8

(B)

7.5

0.75

(C)

23

2.3

(D)

10

1.0

(E)

18

1.8

ШАССИ 5 - 48



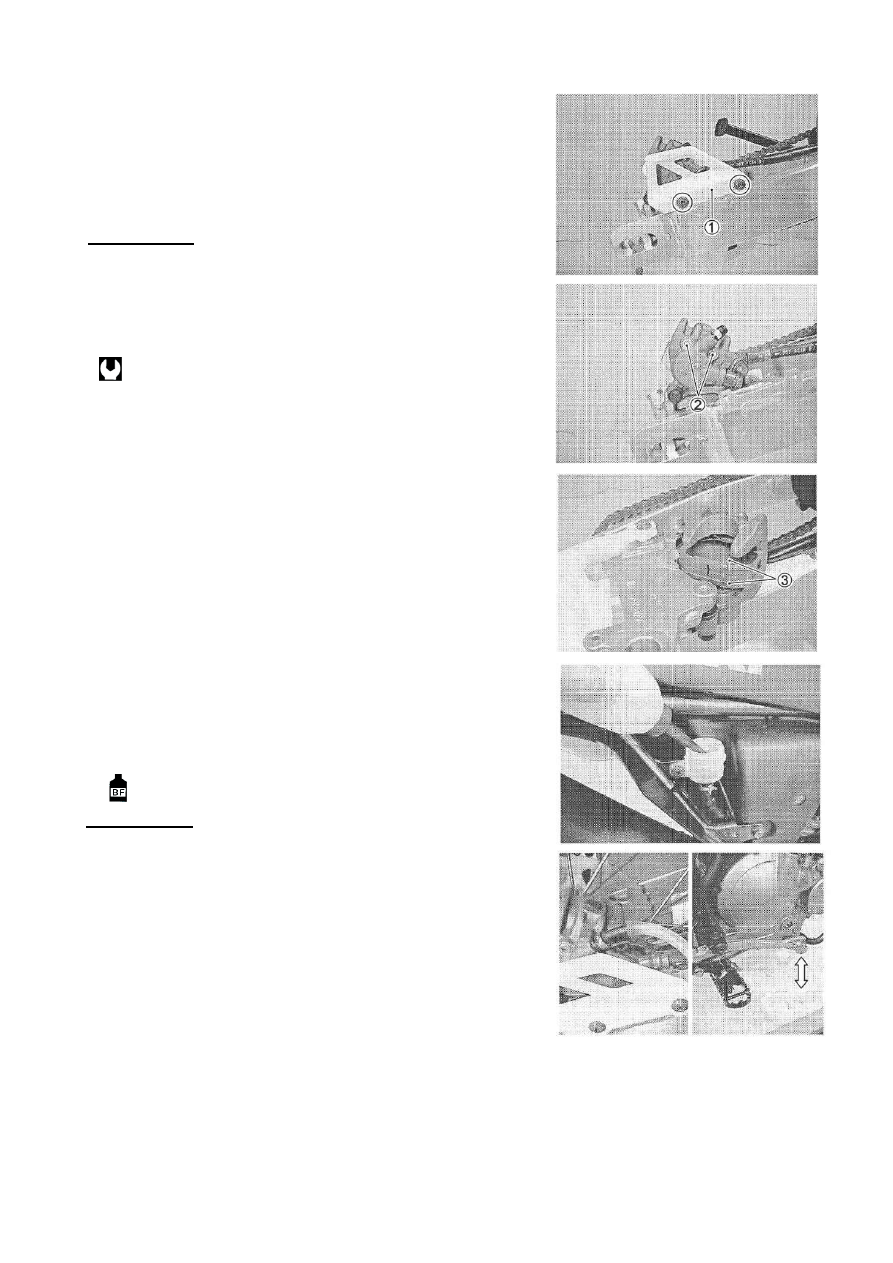

ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК



•  Снимите заднее колесо. (СМ 5-24)
•  Снимите защиту суппорта (1).
•  Снимите болты крепления колодок (2).
•  Снимите колодки (3) с прокладками.


!ВНИМАНИЕ

*

Не нажимайте педаль тормоза пока сняты колодки.

*

Меняйте  колодки  комплектом,  во  избежание

ухудшения функционирования тормозной системы.



•  Затяните болты крепления колодок (2) соответствующим
усилием.



Болт крепления колодок: 18 Н*м (1.8 кгс*м)


ПРИМЕЧАНИЕ:

После  замены  колодок  несколько  раз  нажмите  педаль
тормоза  для  проверки  функционирования  тормозной
системы, проверьте уровень тормозной жидкости.

















ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ

•  Снимите правый кожух. (раздел…5-З)
•  Снимите крышку бачка.
•  Замените тормозную жидкость. (раздел…5-40)

Тормозная жидкость: DOT 4


!ВНИМАНИЕ

Удалите воздух из тормозной системы. (раздел…2-17)





ШАССИ 5 - 49



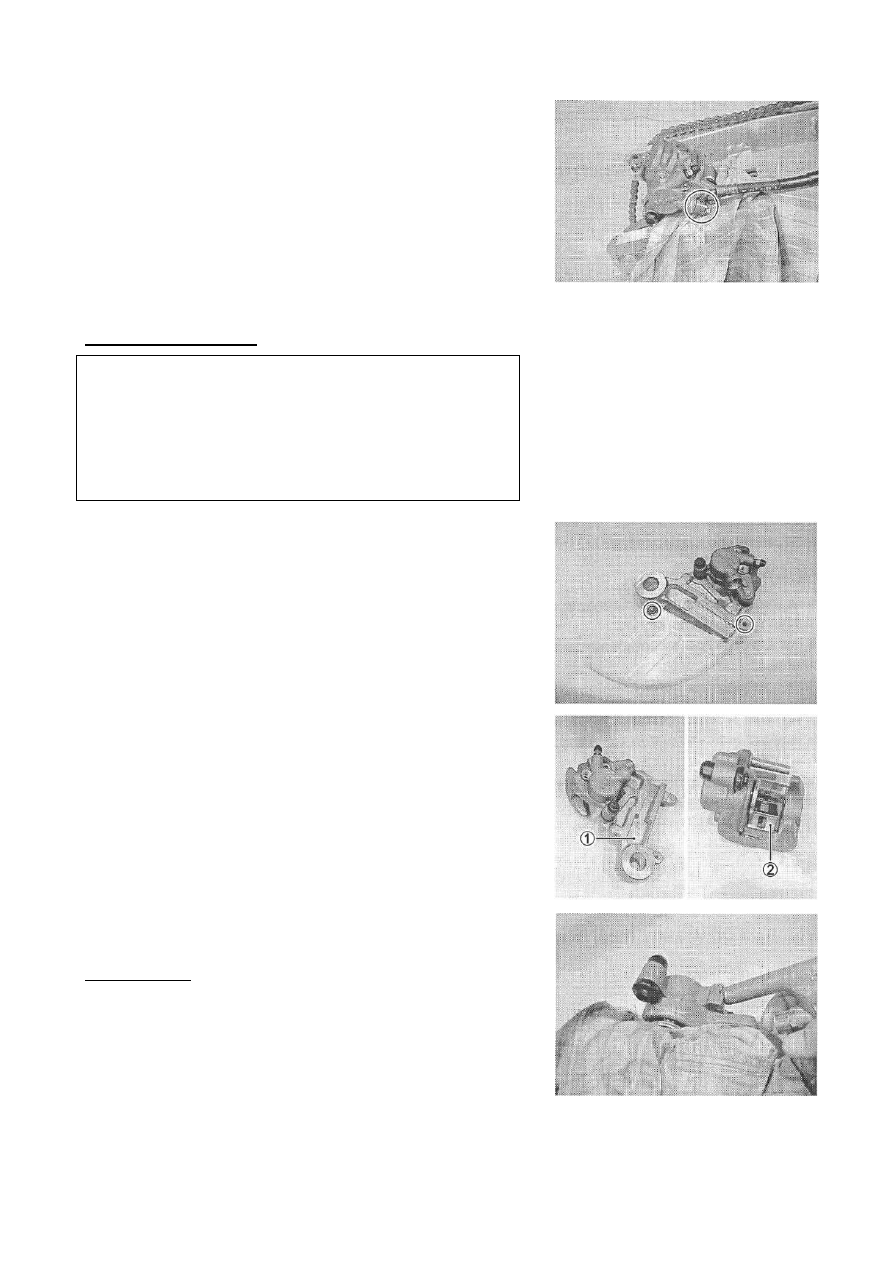

ТОРМОЗНОЙ СУППОРТ: ДЕМОНТАЖ И
РАЗБОРКА



•  Снимите заднее колесо. (раздел…5-24)
•  Снимите защиту суппорта. (раздел…5-48)
•  Снимите колодки. (раздел…5-48)
•  Отсоедините  тормозной  шланг  от  суппорта  (открутите
штуцер),  слейте  тормозную  жидкость  в  подходящую
емкость.
•  Снимите тормозной суппорт.




!ПРЕДУПРЕЖДЕНИЕ

*

Никогда  не  используйте  повторно  тормозную

жидкость,  оставшуюся  с  предыдущей  замены,  либо

хранящуюся  долгое  время,  во  избежание  поломки

тормозной системы.
*

Протечки

тормозной

жидкости

угрожают

безопасному  вождению  и  разрушают  лакокрасочные

покрытия. Поэтому проверьте шланги и соединения на

наличие протечек.

• Снимите защиту тормозного диска.













•  Снимите крепление суппорта (1).
•  Снимите пружину (2).















•  С  помощью  сжатого  воздуха  выньте  поршень  из
суппорта (поршни предварительно накройте ветошью).




!ВНИМАНИЕ



Во избежание выхода из строя поршня, не используйте
чрезмерно высокое давление.
