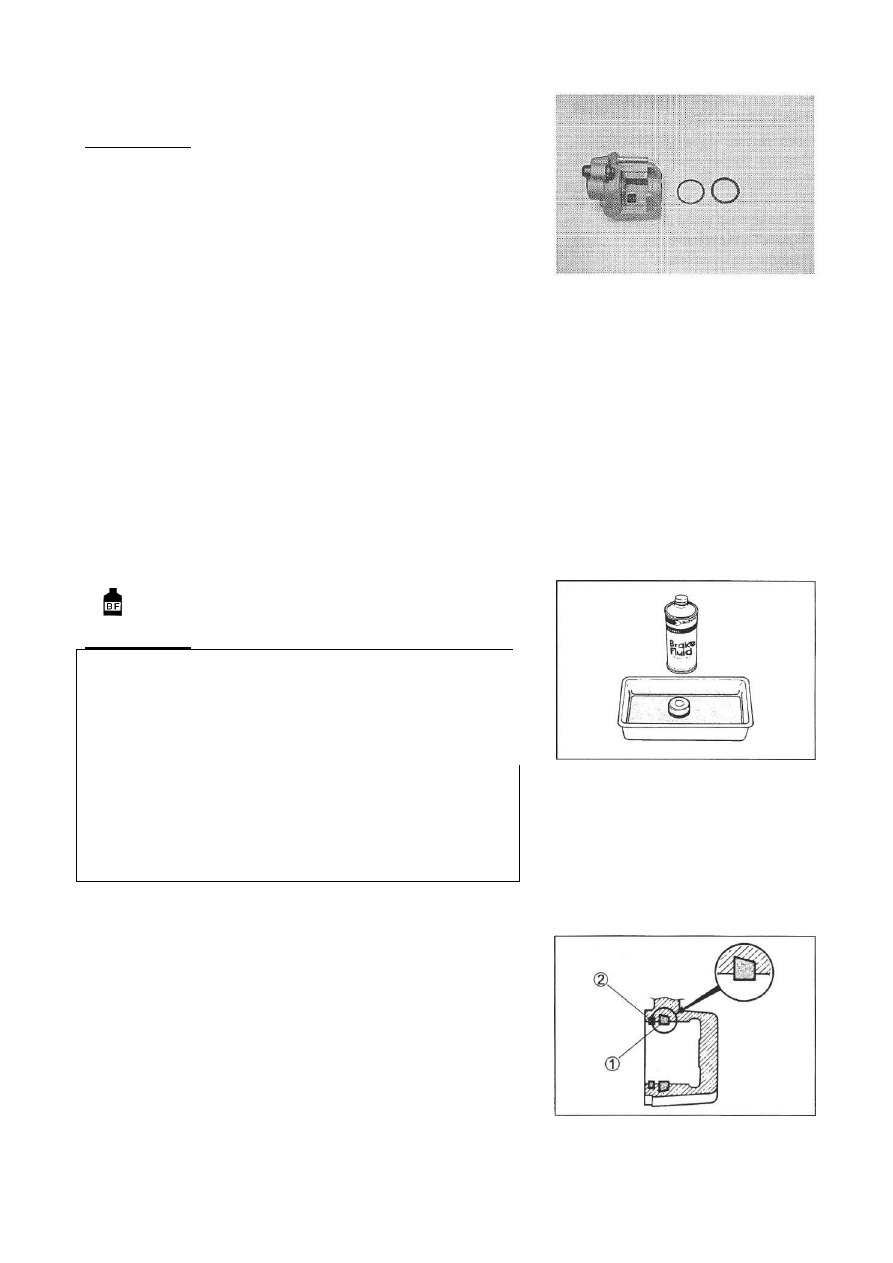

ШАССИ 5 - 50



• Снимите пыльник и уплотнительное кольцо.

!ВНИМАНИЕ
Не  используйте  снятые  уплотнения  повторно,  во
избежание утечек тормозной жидкости.







ДЕФЕКТОВКА  ТОРМОЗНОГО  СУППОРТА  И
ДИСКА



ТОРМОЗНОЙ СУППОРТ .............................. 5-41
ПОРШЕНЬ СУППОРТА ................................ 5-41
ТОРМОЗНОЙ ДИСК...................................... 5-43


ТОРМОЗНОЙ

СУППОРТ:

СБОРКА

И

УСТАНОВКА



Соберите  и  установите  тормозной  суппорт  в  порядке,
обратном  демонтажу  и  разборке.  Уделите  внимание
следующим нюансам:
 •  Промойте  сверления  в  суппортах,  а  также  поршни,  в
соответствующей

тормозной

жидкости.

Тщательно

промойте канавки под уплотнительные кольца и пыльники.


Тормозная жидкость:

 DOT

 4


!ВНИМАНИЕ
•  Промойте  комплектующие  тормозного  суппорта
новой тормозной жидкостью перед сборкой.
•  Не  протирайте  детали  от  тормозной  жидкости  после
мойки.
•  При  мойке  деталей  используйте  соответствующую
тормозную  жидкость.  Никогда  не  используйте  разные
типы тормозных жидкостей либо очищающие жидкости
(бензин, керосин, сольвент).
•  Замените снятые уплотнения и пыльники новыми.
•  Нанесите  тормозную  жидкость  на  все  уплотнения  и
пыльники,  поршни  и  сверления  в  суппортах  перед
сборкой.




УПЛОТНЕНИЯ



ПОРШНЯ

•  Установите  уплотнения  поршня  (1)  и  пыльники  (2)  в
соответствующие  канавки  на  тормозном  суппорте  как
указано на рисунке.




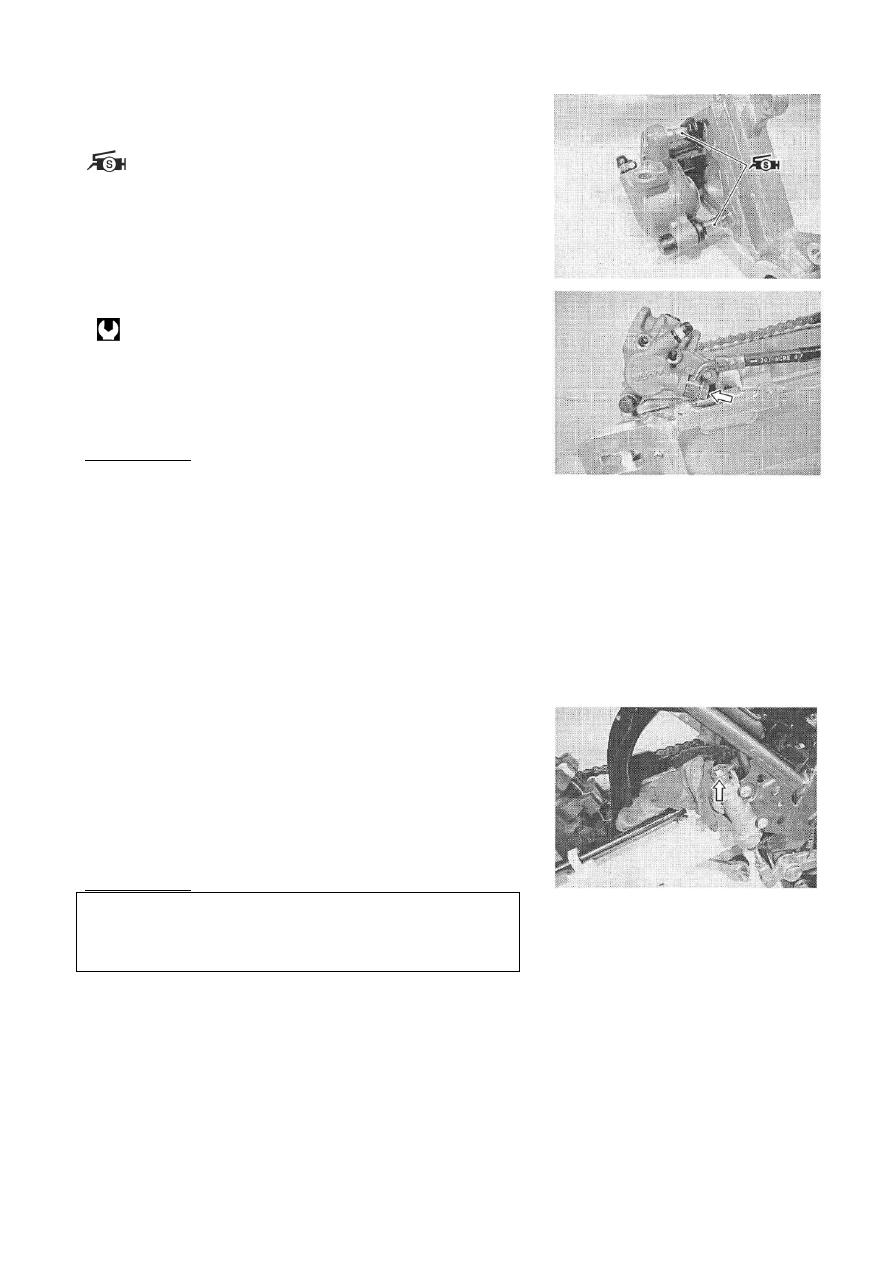

ШАССИ 5 - 51



КРЕПЛЕНИЕ ТОРМОЗНОГО СУППОРТА
•  Нанесите  смазку  SUZUKI  SILICON  GREASE  на
направляющие суппорта.

99000-25100: SUZUKI SILICONE GREASE







•  Затяните  штуцер  тормозного  шланга  соответствующим
усилием.

Штуцер тормозного шланга: 23 Н*м (2.3 кгс*м)


ПРИМЕЧАНИЕ:
Перед  установкой  заднего  колеса  утопите  поршень
полностью в суппорт.

!ВНИМАНИЕ
Удалите воздух из тормозной системы после установки
заднего колеса. (раздел…2-17)












ГЛАВНЫЙ

ТОРМОЗНОЙ

ЦИЛИНДР:

ДЕМОНТАЖ И РАЗБОРКА


•  Снимите правый кожух. (раздел…5-3)
•  Положите  под  штуцер  тормозного  шланга  ветошь.
Снимите  штуцер  и  отсоедините  тормозной  шланг,  слейте
тормозную жидкость в подходящую емкость.

!ВНИМАНИЕ
Немедленно

вытирайте

тормозную

жидкость,

попавшую  на  узлы  мотоцикла,  так  как  тормозная
жидкость  химически  агрессивна  по  отношению  к
лакокрасочным покрытиям, пластику, резине и т. д.





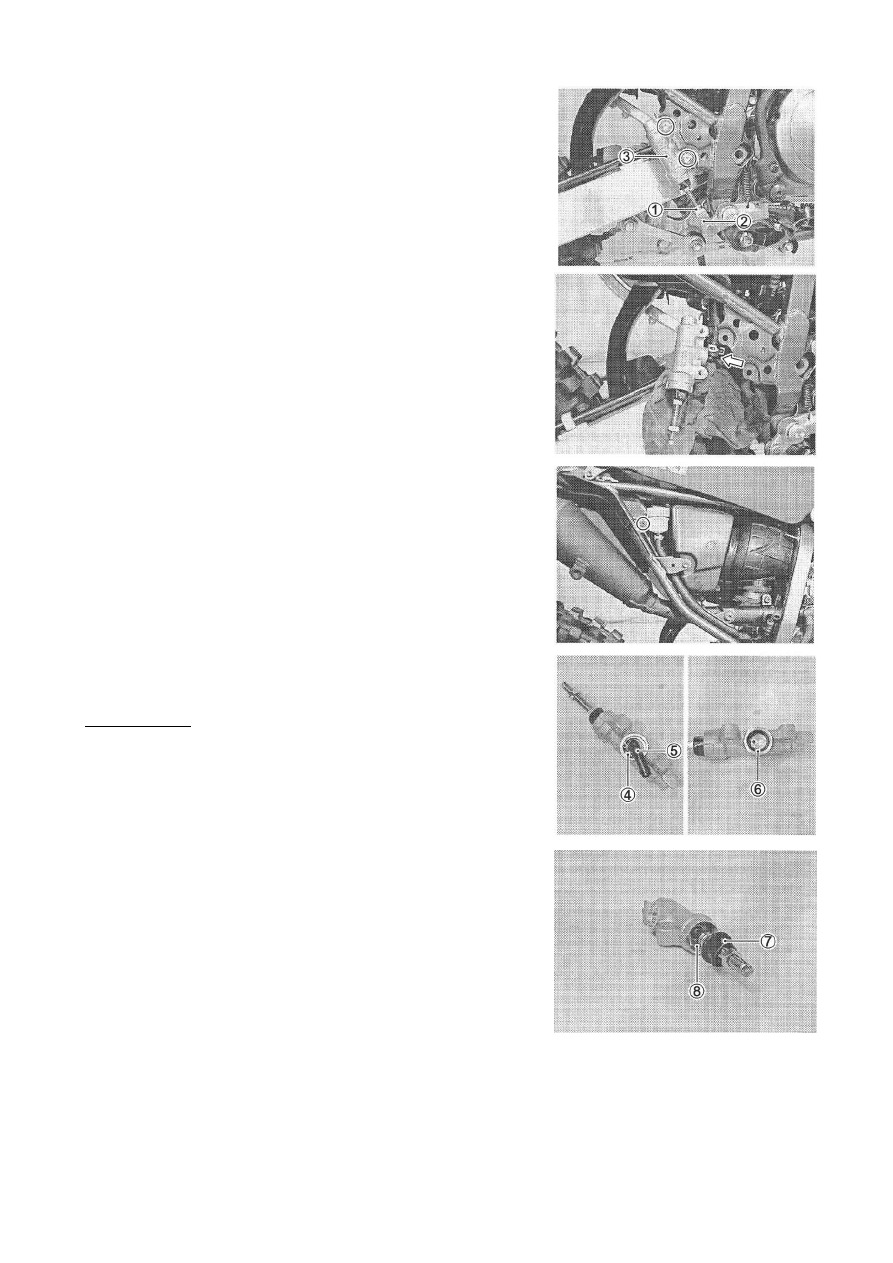

ШАССИ 5 - 52







Ослабьте шток ГТЦ (1) и снимите гайку (2)





Снимите ГТЦ (3).

















Подложите ветошь, отсоедините тормозной шланг.
















Снимите расширительный бачок со шлангом.














Снимите стопорное кольцо (4), штуцер (5), кольцо (6).


!ВНИМАНИЕ
Замените снятое кольцо новым.










Потяните  на  себя  пыльник  (7),  снимите  стопорное

кольцо (8).









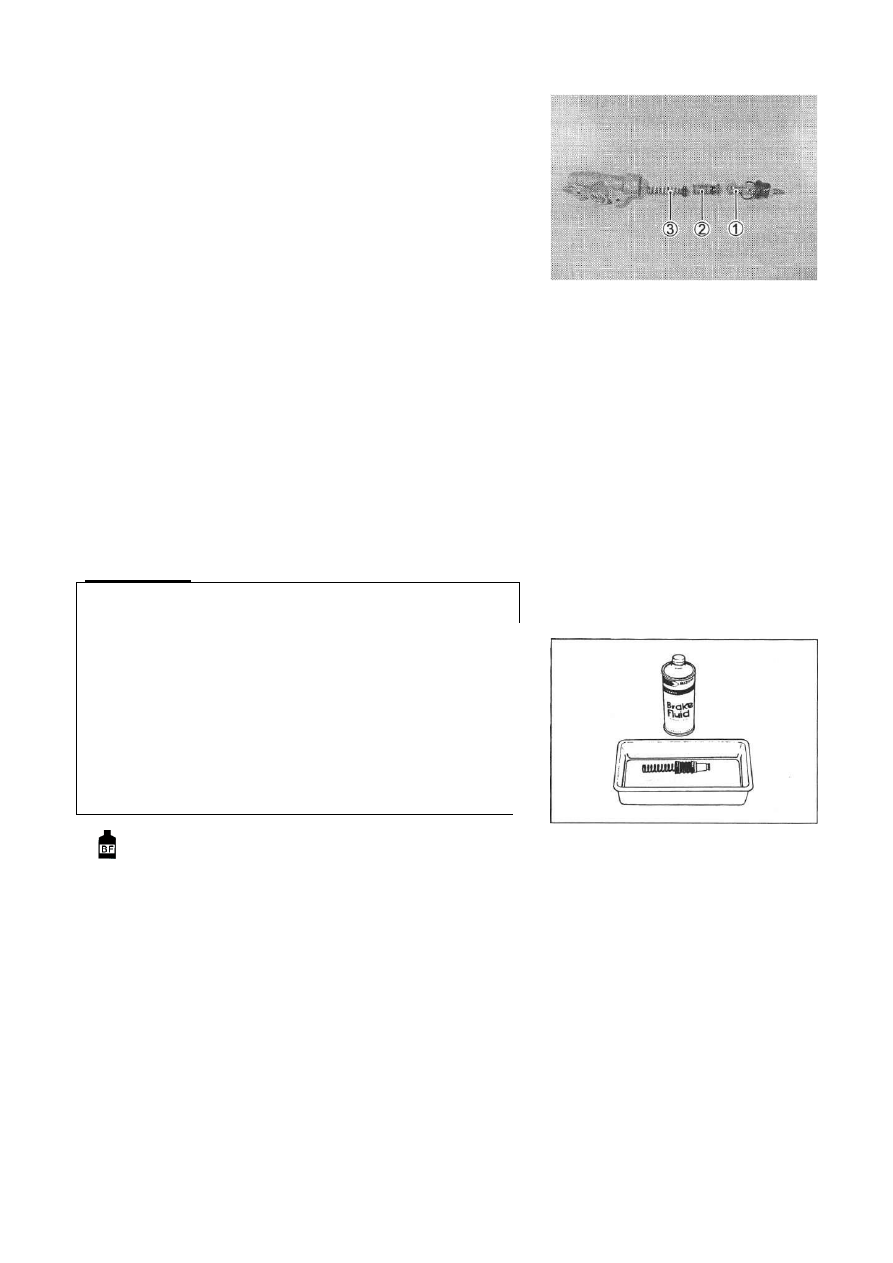

ШАССИ 5 - 53



• Снимите толкатель (1), поршень (2) и пружину (3).











ГЛАВНЫЙ

ТОРМОЗНОЙ

ЦИЛИНДР:

ДЕФЕКТОВКА

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ......................... 5-45
ПОРШЕНЬ И РЕЗИНОВЫЕ ДЕТАЛИ .......................... 5-45




ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР: СБОРКА И
УСТАНОВКА



Соберите  и  установите  главный  тормозной  цилиндр  в
порядке,  обратном  демонтажу  и  разборке.  Уделите
внимание следующим нюансам:

!ВНИМАНИЕ



•  Промойте  комплектующие  тормозного  суппорта
новой тормозной жидкостью перед сборкой.
•  Не  протирайте  детали  от  тормозной  жидкости  после
мойки.
•  При  мойке  деталей  используйте  соответствующую
тормозную  жидкость.  Никогда  не  используйте  разные
типы тормозных жидкостей либо очищающие жидкости
(бензин, керосин, сольвент).
•  Замените снятые уплотнения и пыльники новыми.
•  Нанесите  тормозную  жидкость  на  все  уплотнения  и
пыльники,  поршень  и  сверление  в  цилиндре  перед
сборкой.


Тормозная жидкость: DOT 4
