ШАССИ 5 - 42



СБОРКА  И  УСТАНОВКА  ТОРМОЗНОГО
СУППОРТА

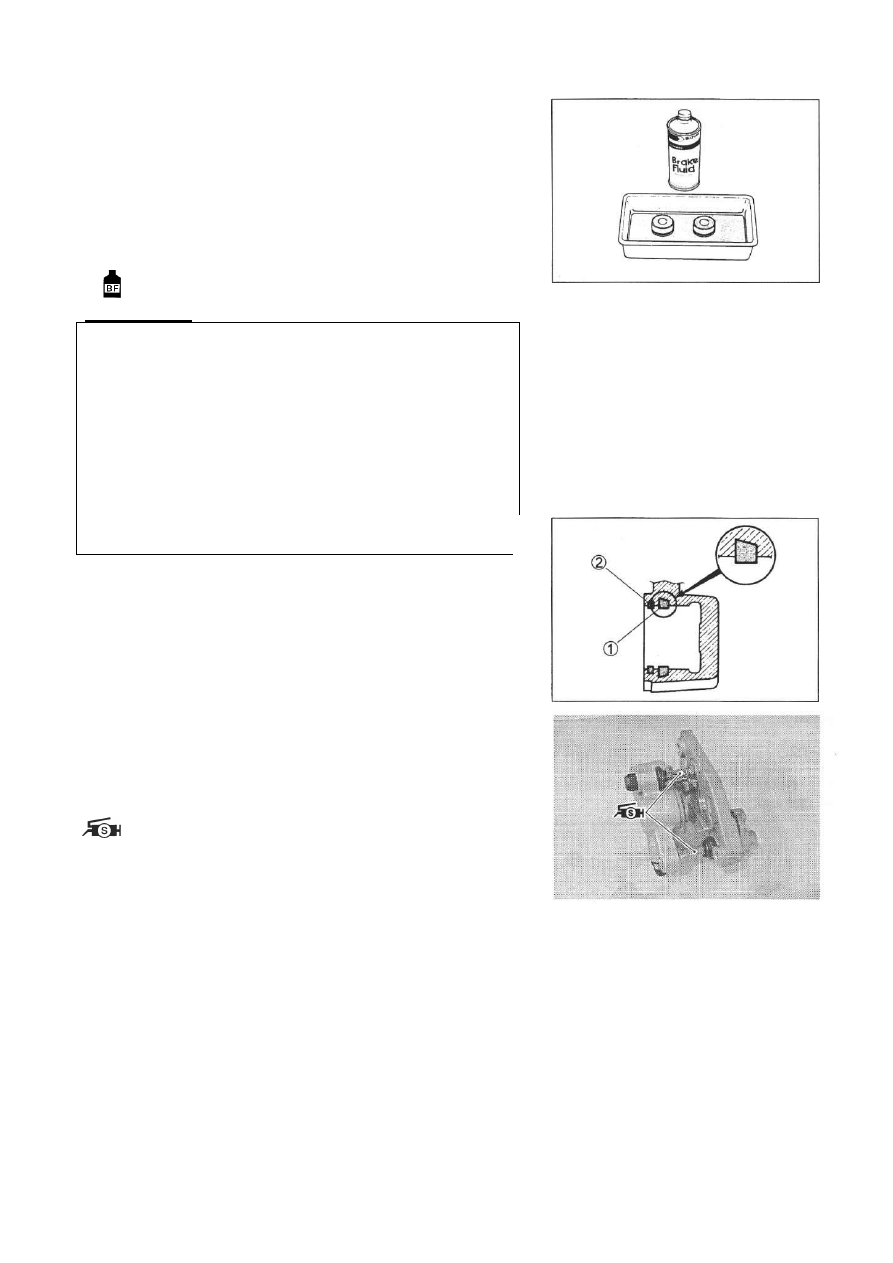

Соберите  и  установите  тормозной  суппорт  в  порядке,
обратном  демонтажу  и  разборке.  Уделите  внимание
следующим нюансам:
•  Промойте  сверления  в  суппортах,  а  также  поршни,  в
соответствующей

тормозной

жидкости.

Тщательно

промойте канавки под уплотнительные кольца и пыльники.


Тормозная жидкость:

 DOT

 4

!ВНИМАНИЕ
•  Промойте  комплектующие  тормозного  суппорта
новой тормозной жидкостью перед сборкой.
•  Не  протирайте  детали  от  тормозной  жидкости  после
мойки.
•  При  мойке  деталей  используйте  соответствующую
тормозную  жидкость.  Никогда  не  используйте  разные
типы тормозных жидкостей либо очищающие жидкости
(бензин, керосин, сольвент).
•  Замените снятые уплотнения и пыльники новыми.
•  Нанесите  тормозную  жидкость  на  все  уплотнения  и
пыльники,  поршни  и  сверления  в  суппортах  перед
сборкой.


УПЛОТНЕНИЯ ПОРШНЯ
•  Установите  уплотнения  поршня  (1)  и  пыльники  (2)  в
соответствующие  канавки  на  тормозном  суппорте  как
указано на рисунке.




КРЕПЛЕНИЕ ТОРМОЗНОГО СУППОРТА
•  Нанесите  смазку  SUZUKI  SILICON  GREASE  на  суппорт
как указано на рисунке.


99000-25100:

 SUZUKI SILICONE GREASE









ШАССИ 5 - 43



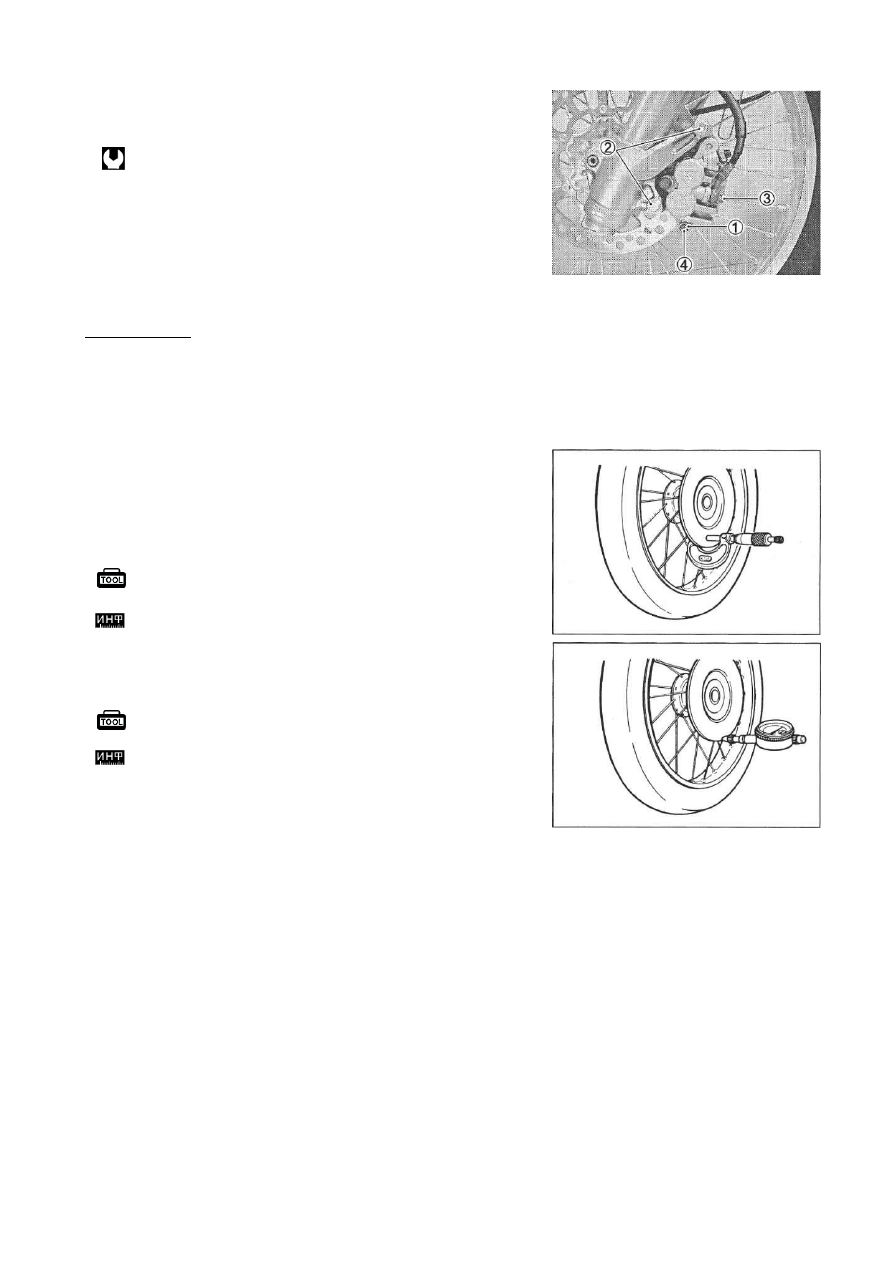

•  Затяните  болт  крепления  колодок  (1),  болты  крепления
суппорта  (2),  штуцер  (3)  и  заглушку  (4)  соответствующим
усилием.

Болт крепления колодок: 18 Н*м (1.8 кгс*м)
Болт крепления суппорта: 26 Н*м (2.6 кгс*м)
Штуцер тормозного шланга: 23 Н*м (2.3 кгс*м)
Заглушка:

2.5 Н*м (0.25 кгс*м)


ПРИМЕЧАНИЕ:
Перед установкой суппорта полностью задвиньте поршни в
суппорт.

!ВНИМАНИЕ
Удалите воздух из тормозной системы после  установки
суппорта. (раздел…2-17)





ДЕФЕКТОВКА ТОРМОЗНОГО ДИСКА



Проверьте тормозной диск на наличие трещин и повреждений,
затем  измерьте  толщину  диска  микрометром.  При  выявлении
повреждений  либо  повышенном  износе  (толщина  диска  ниже
допустимого предела) замените диск.


09900-20205: Микрометр (0 - 25 мм)

Толщина диска
Допустимый предел:

(Передний): 2.5 мм
(Задний): 3.5 мм

Измерьте биение диска используя индикатор. При превышении
допустимого предела замените диск.

09900-20606: Индикатор (1/100 мм)
09900-20701: Магнитная стойка
Биение тормозного диска
Допустимый предел (Передний и Задний): 0.30 мм

•  Если  какой-либо  замер  выходит  за  допустимый  предел,
замените диск новым. (раздел…5-7, 5-24 и 5-25)






ШАССИ 5 - 44



ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР:
ДЕМОНТАЖ И РАЗБОРКА



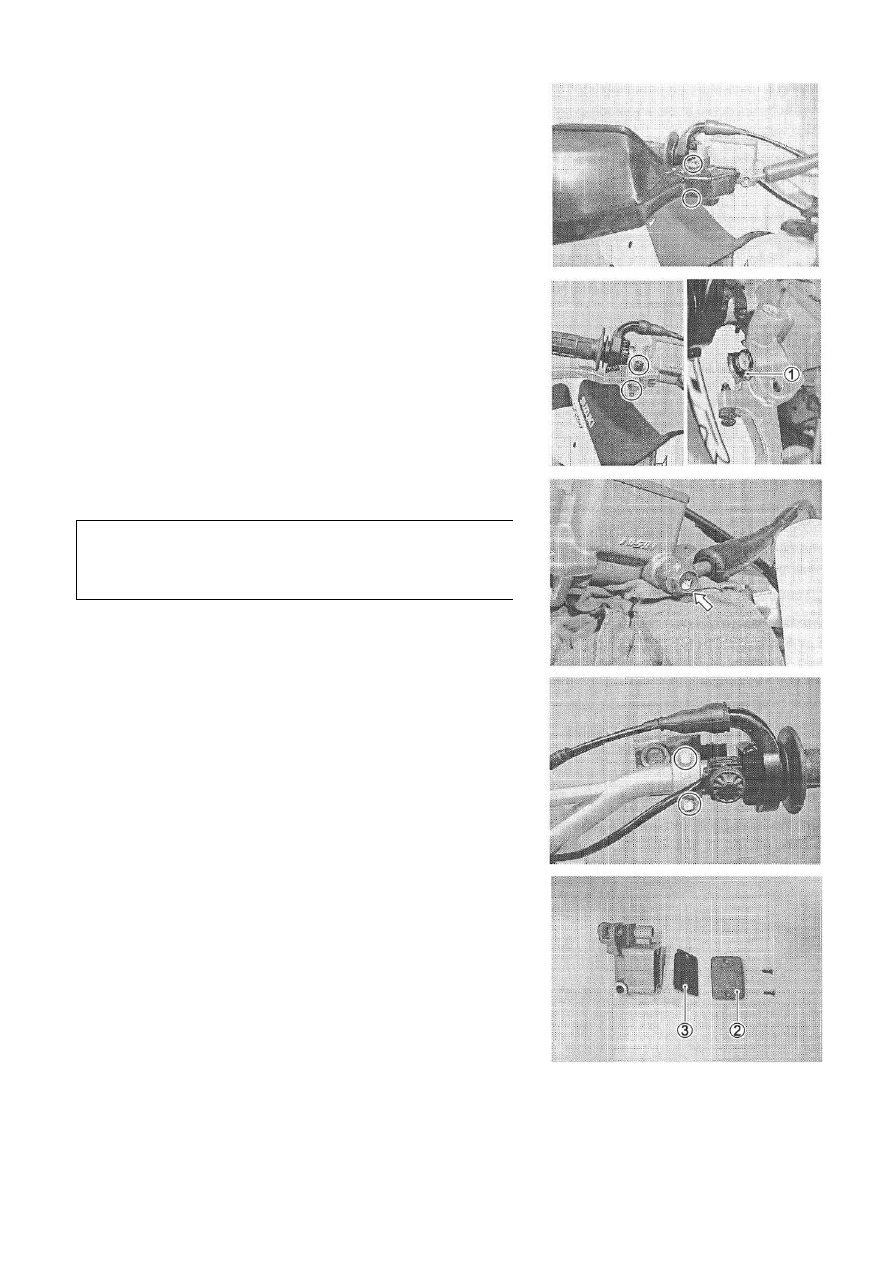

• Снимите защиту рычага переднего тормоза.







• Снимите рычаг переднего тормоза.
ПРИМЕЧАНИЕ:
Не потеряйте пружину (1).






•  Положите  под  штуцер  тормозного  шланга  ветошь.
Снимите штуцер и отсоедините тормозной шланг.
!ПРЕДУПРЕЖДЕНИЕ
Немедленно

вытирайте

тормозную

жидкость,

попавшую  на  узлы  мотоцикла,  так  как  тормозная
жидкость  химически  агрессивна  по  отношению  к
лакокрасочным покрытиям, пластику, резине и т. д.






• Снимите главный тормозной цилиндр в сборе.









•  Снимите крышку расширительного бачка (2) и диафрагму
(3).
•  Слейте тормозную жидкость.





ШАССИ 5 - 45

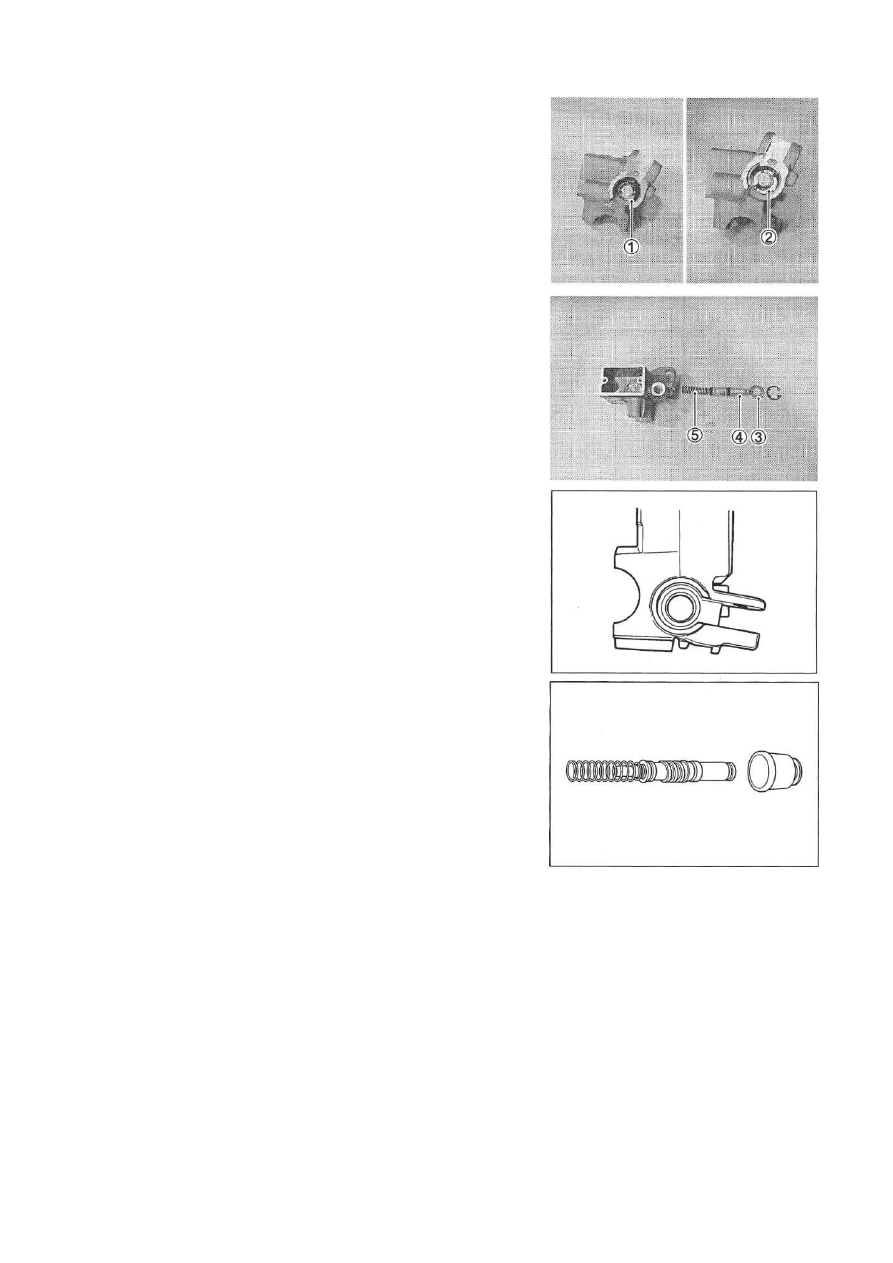

• Снимите пыльник (1) и стопорное кольцо (2).










• Снимите шайбу (3), поршень (4) и пружину (5).











ДЕФЕКТОВКА ГЛАВНОГО
ТОРМОЗНОГО ЦИЛИНДРА



ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Проверьте  поверхность  направляющей  поршня  в  суппорте
на наличие царапин и других повреждений. При выявлении
повреждений замените суппорт.




ПОРШЕНЬ И РЕЗИНОВЫЕ ДЕТАЛИ



Проверьте

поверхность

поршня,

манжеты

(первичная/вторичная),  пыльник  на  наличие  износа,
царапин,

других

повреждений.

При

выявлении

повреждений замените поршень.




ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР: СБОРКА И
УСТАНОВКА

Соберите  и  установите  главный  тормозной  цилиндр  в
порядке,  обратном  демонтажу  и  разборке.  Уделите
внимание следующим нюансам:
