ШАССИ 5 - 34



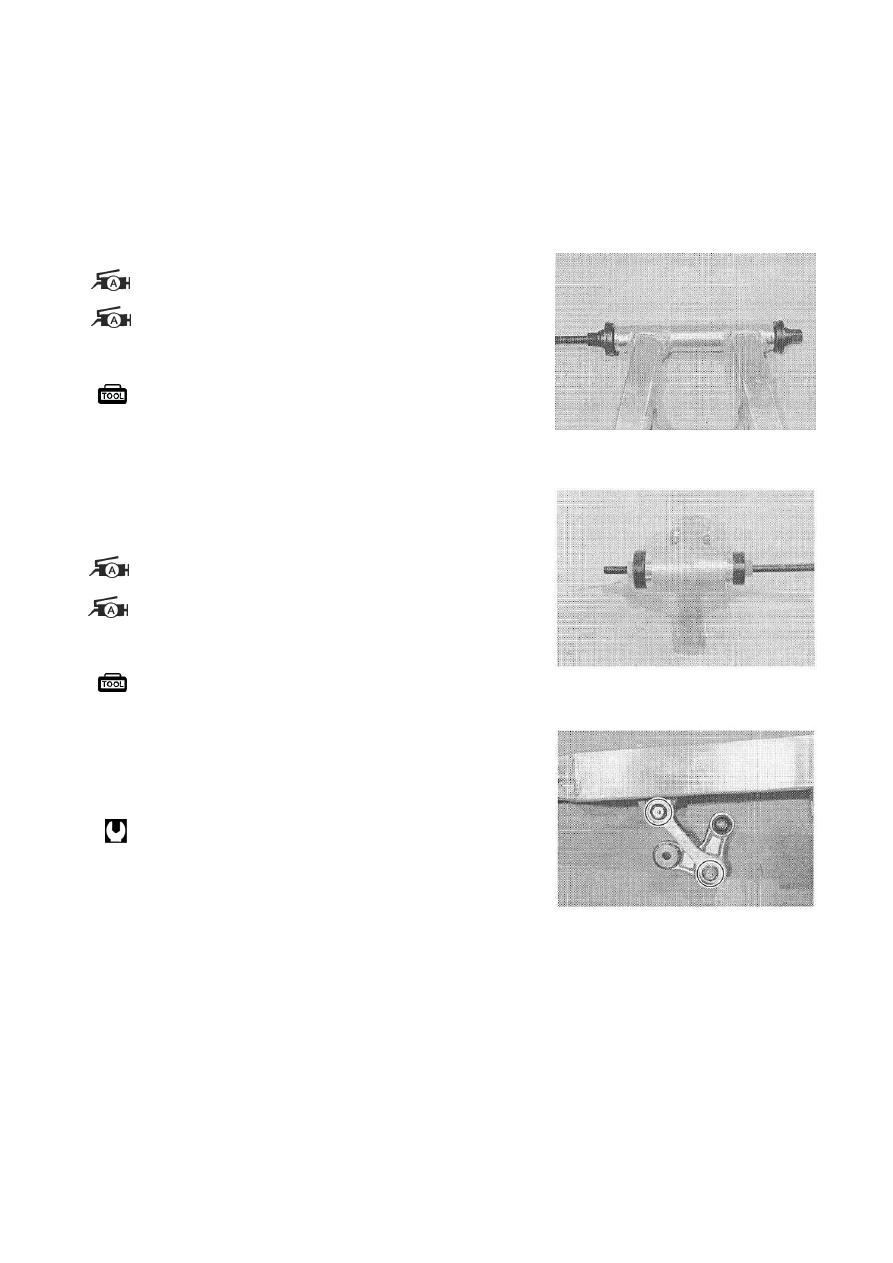

СБОРКА И УСТАНОВКА

Соберите и установите маятник и ходовую часть в порядке,
обратном  демонтажу  и  разборке.  Обратите  внимание  на
следующие нюансы:


ИГОЛЬЧАТЫЙ ПОДШИПНИК МАЯТНИКА

•  Нанесите  смазку  SUZUKI  SUPER  GREASE  "A"  на
втулки,  пыльники  и  игольчатые  подшипники  перед
установкой.

Для США
99000-25030: SUZUKI SUPER GREASE "A"
Для других стран
99000-25010: SUZUKI SUPER GREASE "A"

•  Запрессуйте  игольчатые  подшипники  в  маятник
используя специнструмент.


09941-34513: Запрессовщик внешних обойм






ИГОЛЬЧАТЫЕ ПОДШИПНИКИ РЫЧАГА

•  Нанесите  смазку  SUZUKI  SUPER  GREASE  "A"  на
втулки,  пыльники  и  игольчатые  подшипники  перед
установкой.

Для США
99000-25030: SUZUKI SUPER GREASE "A"
Для других стран
99000-25010: SUZUKI SUPER GREASE "A"

•  Запрессуйте  игольчатые подшипники  в  рычаг  используя
специнструмент.

09924-84521: Запрессовщик подшипников






ЗАДНЯЯ ПОДВЕСКА
• Затяните гайки тяги и рычага соответствующим усилием.

Гайка тяги и рычага: 100 Н*м (10.0 кгс*м)





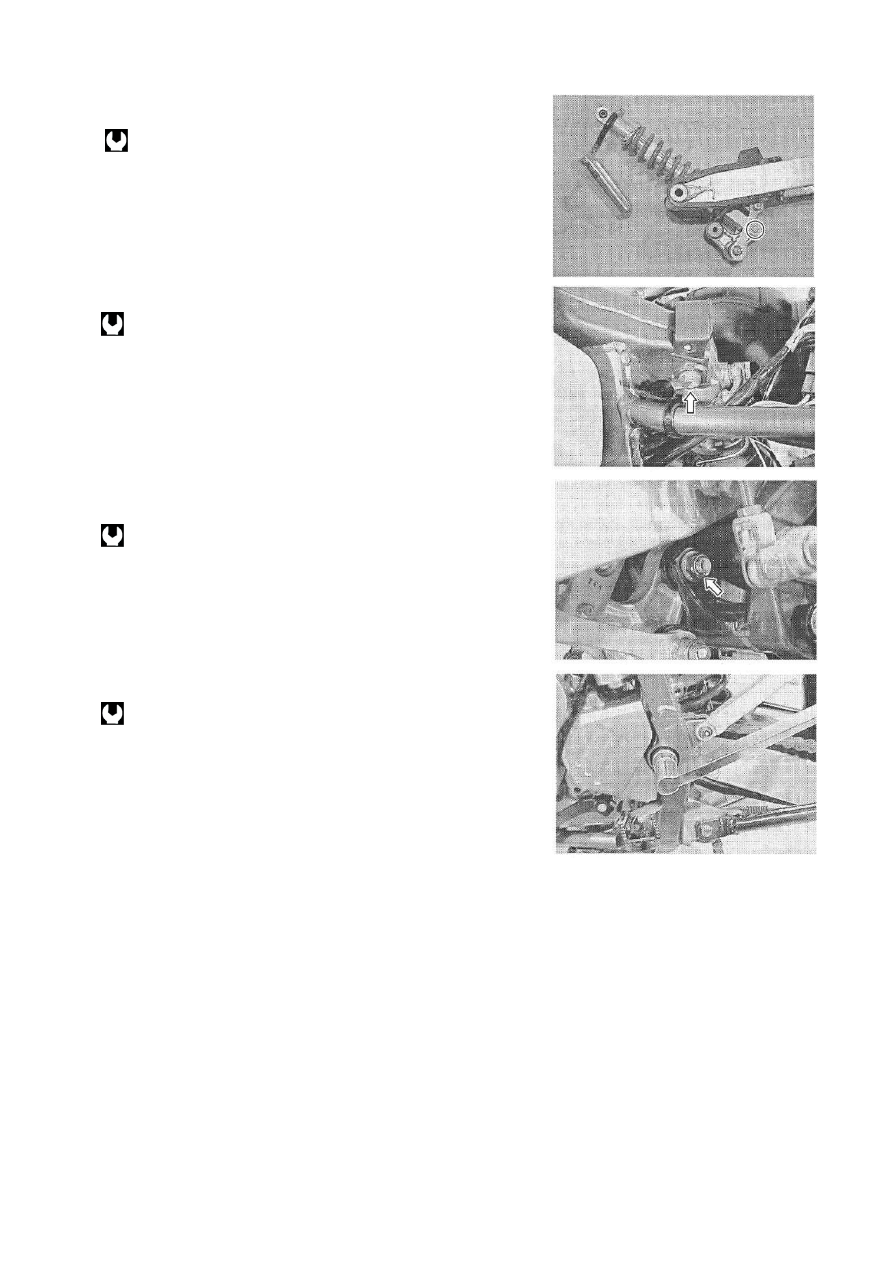

ШАССИ 5 - 35



Затяните

нижний

болт

крепления

амортизатора

соответствующим усилием.

Нижний болт крепления амортизатора:

55 Н*м (5.5 кгс*м)

•  Затяните  верхний  болт  крепления  амортизатора

соответствующим усилием.

Верхний болт крепления амортизатора:

55 Н*м (5.5 кгс*м)



•  Затяните  гайку  крепления  рычага  соответствующим

усилием.

Гайка крепления рычага:

80 Н*м (8.0 кгс*м)

• Затяните гайку оси маятника соответствующим усилием.

Гайка оси маятника: 77 Н*м (7.7 кгс*м)







ШАССИ 5 - 36



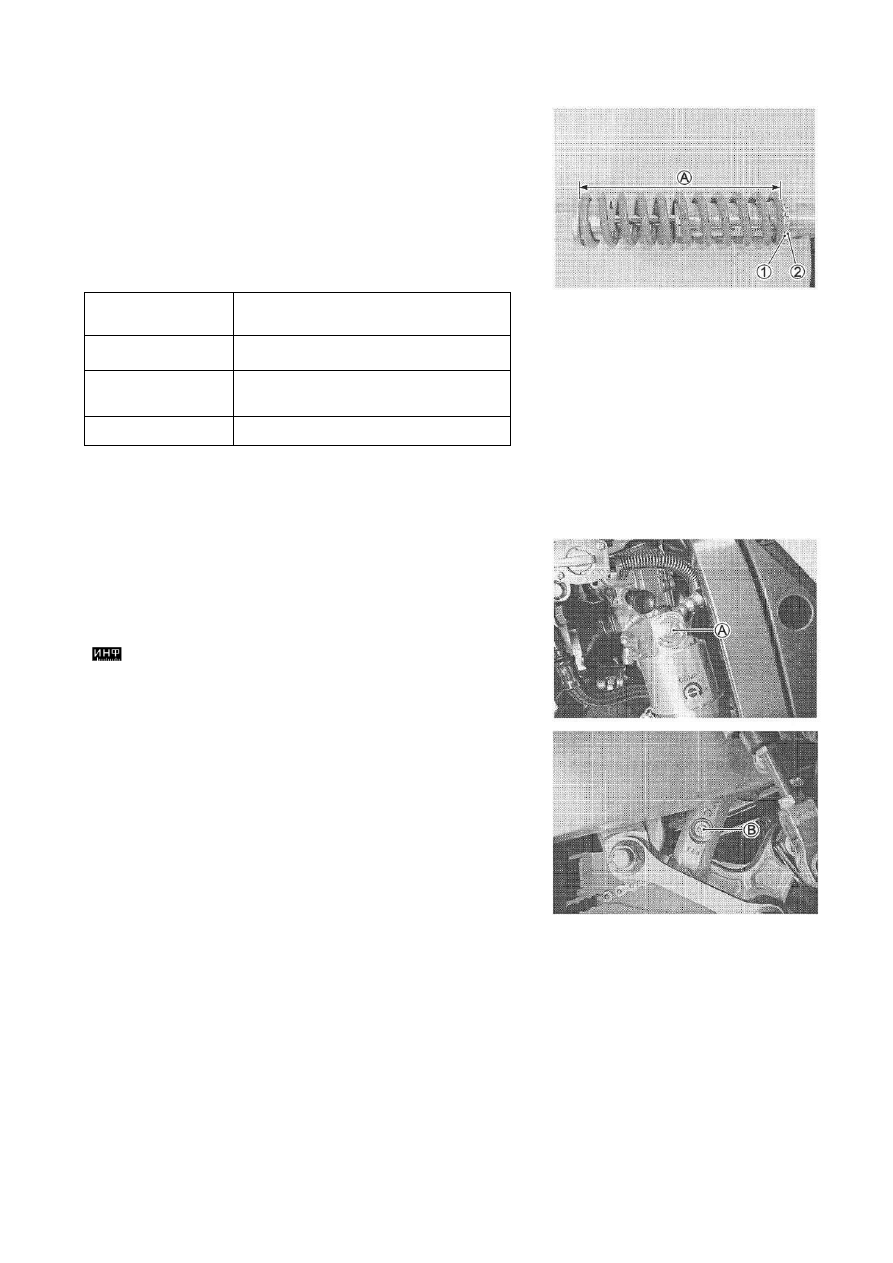

РЕГУЛИРОВКА ПОДВЕСКИ

РЕГУЛИРОВКА ПРУЖИНЫ АМОРТИЗАТОРА

•  Отрегулируйте  вращением  гайки  (1)  значение  длины

пружины (А), равным 269,4 мм.

•  Затяните контргайку (2) соответствующим усилием.

Контргайка: 90 Н*м (9.0 кгс*м)



ТАБЛИЦА УСТАНОВКИ ПРУЖИНЫ









!ПРЕДОСТЕРЕЖЕНИЕ
Не выставляйте длину пружины менее 257 мм



РЕГУЛИРОВКА

УСИЛИЯ

СЖАТИЯ

АМОРТИЗАТОРА



После монтажа подвески отрегулируйте значения сжатия и отбоя
следующим  образом.  Полностью  закрутите  винты  регулировки
по  часовой  стрелке,  затем  выставьте  стандартное  значение,
откручивая винты против часовой стрелки.

Стандартное значение:
Винт  регулировка  сжатия  (А):  1  ¼  оборота  против
часовой стрелки
Винт  регулировки  отбоя  (В):    3  оборота  против
часовой стрелки










ОКОНЧАТЕЛЬНЫЙ ОСМОТР И РЕГУЛИРОВКА

После  установки  заднего  колеса,  отрегулируйте  перед
поездкой следующие значения.

*  Приводная цепь (провисание)  (раздел…2-14)
*  Давление в шинах

(раздел…2-19)







ЗНАЧЕНИЕ ПРЕДУСТАНОВКИ

ПРУЖИНЫ (А)

Мягкая

271 мм

Стандартная

269.4 мм

Жесткая

257 мм



ШАССИ 5 - 37



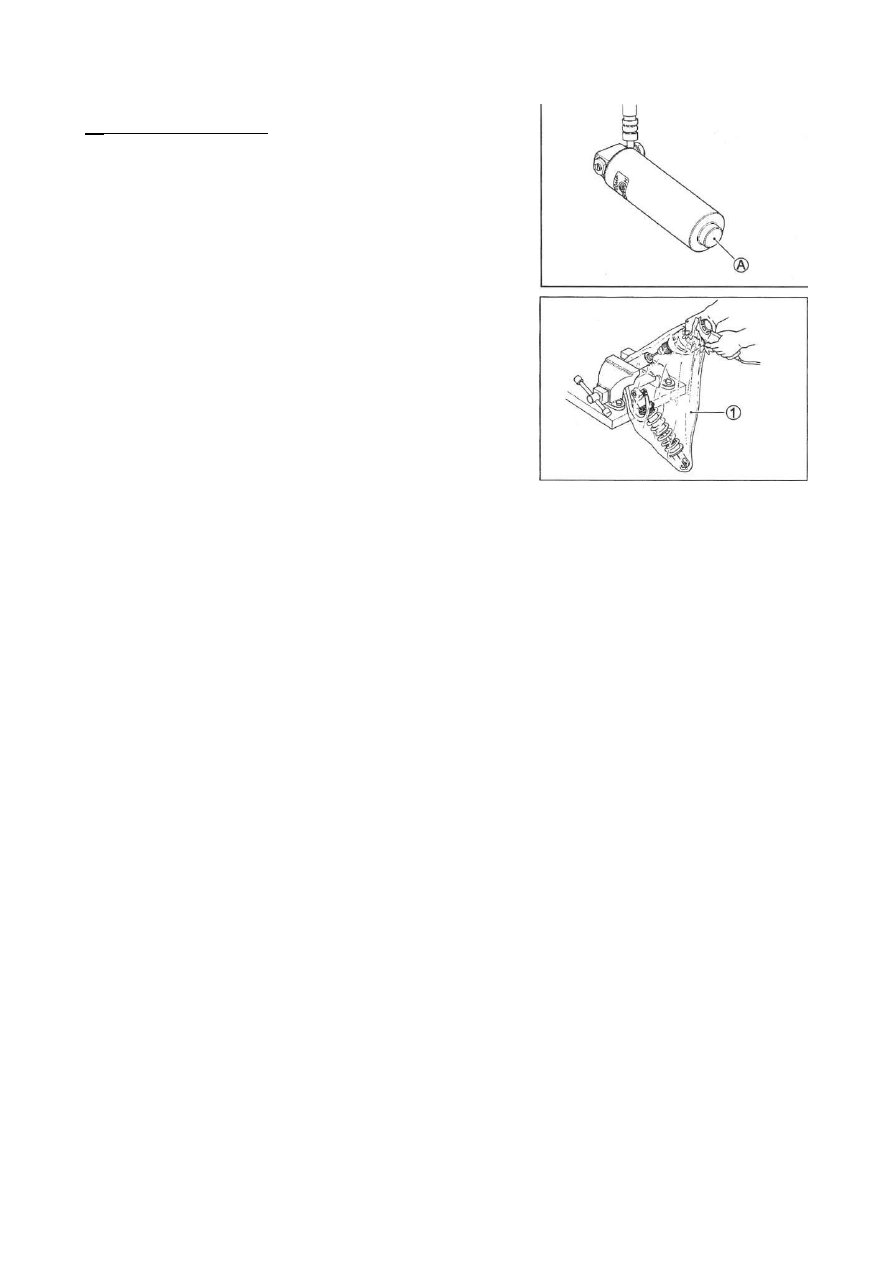

УТИЛИЗАЦИЯ АМОРТИЗАТОРА

!ПРЕДОСТЕРЕЖЕНИЕ

•  Амортизатор  содержит  в  себе  азот,  закачанный  под

высоким давлением.

•  Неверное обращение с амортизатором может вызвать

взрыв.

•  Держите  в  стороне  от  огня  и  источников  тепла  для

предотвращения взрыва.

•  Стравите

избыточное

давление

газа

перед

утилизацией.


СТРАВЛИВАНИЕ ДАВЛЕНИЯ ГАЗА

*

Набейте  керном  метку  (А)  для  рассверливания

отверстия.
*

Накройте

амортизатор

прозрачным

пластиковым

пакетом (1).
*

Зажмите резервуар в тиски.

*

Просверлите отверстие дрельюl.

!ПРЕДОСТЕРЕЖЕНИЕ

Обязательно  используйте  защитные  очки  либо  маску

при выполнении данной процедуры.
