ШАССИ 5 - 30

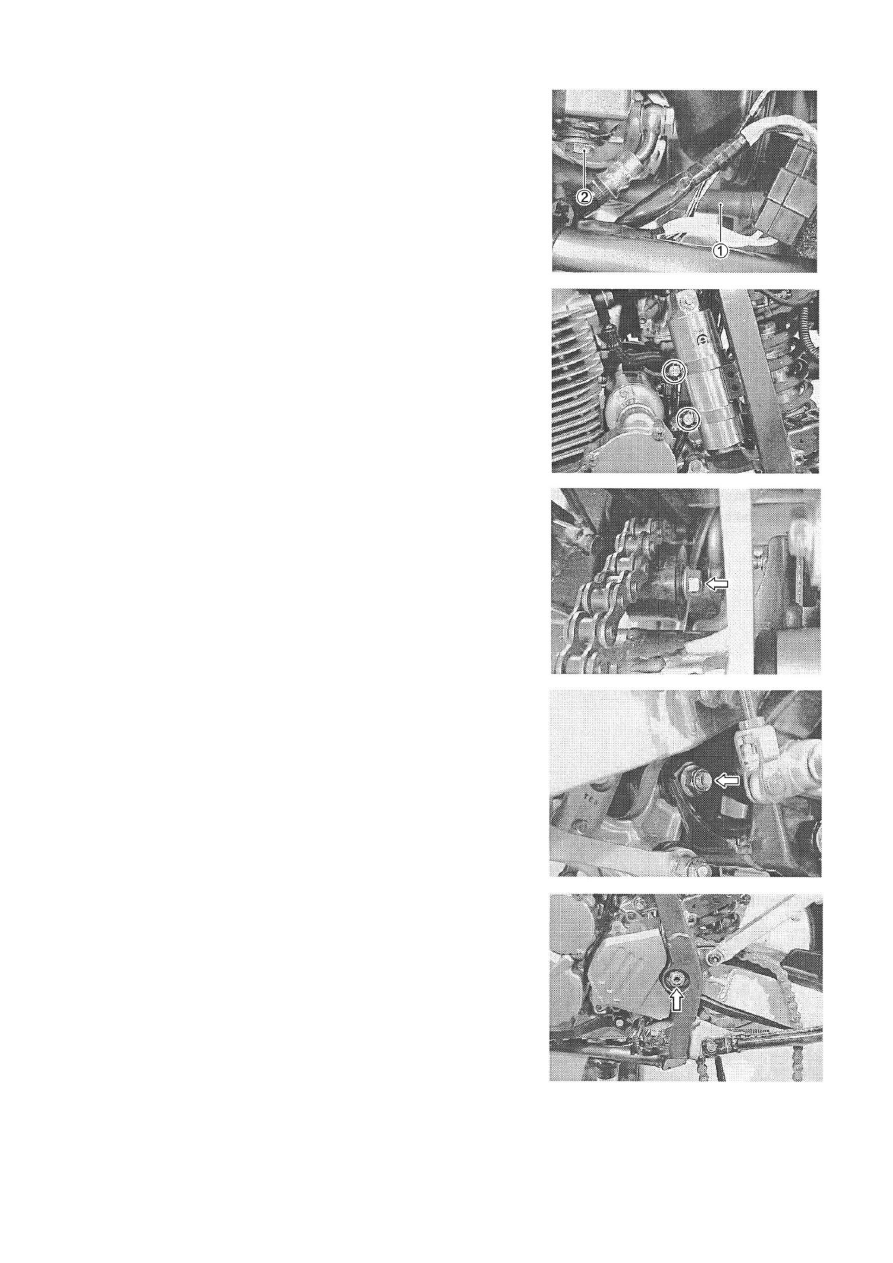

• Снимите шланг (1) вентиляции картера (сапун)
• Снимите верхний болт крепления амортизатора (2).









• Отсоедините крепление бачка амортизатора от рамы










• Снимите ролик цепи










• Снимите болт и гайку рычага.










• Снимите гайку и ось маятника
• Снимите заднюю подвеску в сборе.




ШАССИ 5 - 31

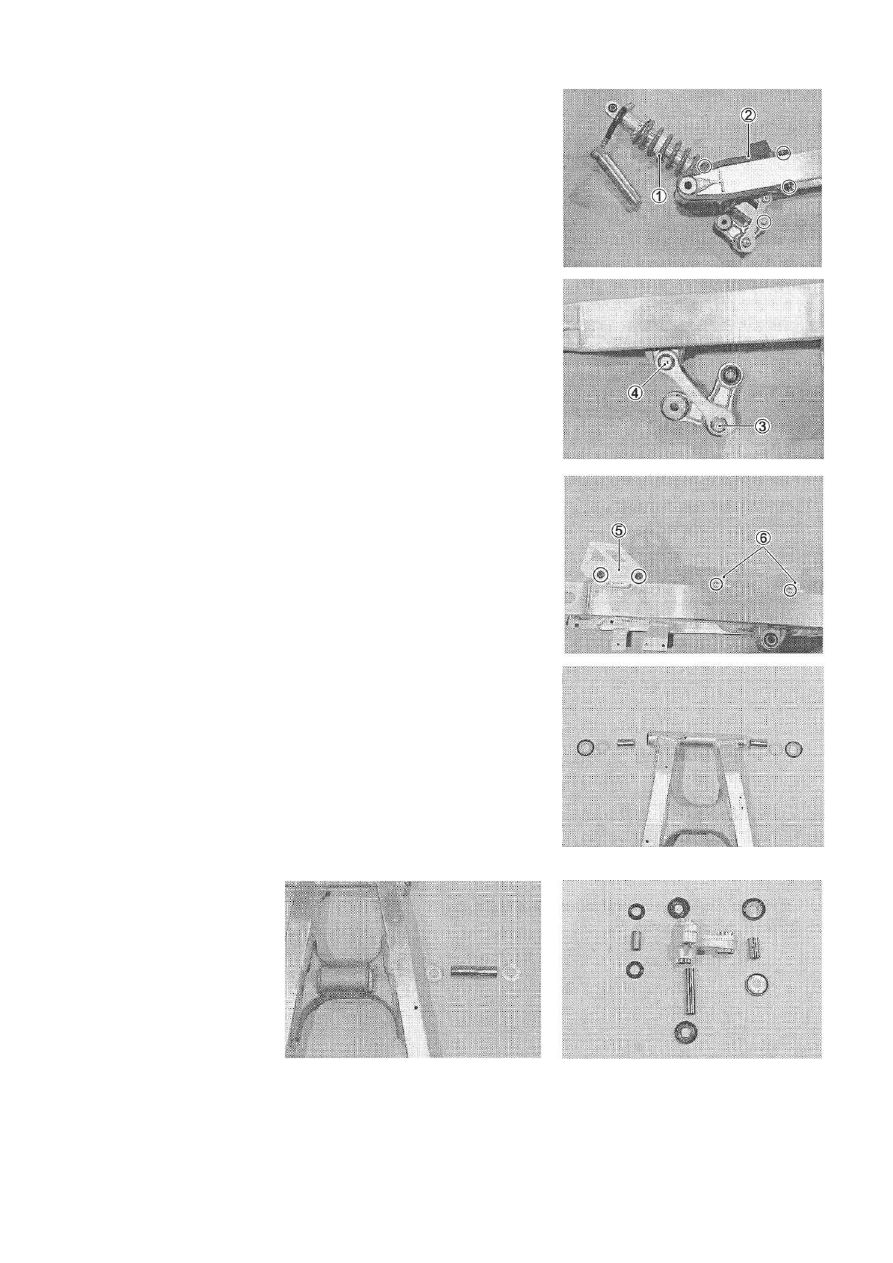

•  Снимите амортизатор (1).
•  Снимите слайдер цепи (2).

















•  Снимите центральный болт и гайку рычага (3).
•  Снимите болт и гайку тяги (4)















•  Снимите защитный кожух тормозного суппорта (5)
•  Снимите крепление тормозного шланга (6)







ДЕФЕКТОВКА И РАЗБОРКА

ВТУЛКИ МАЯТНИКА

•  Снимите  крышки  пыльников,  шайбы,  втулки  маятника  и
рычага.
Проверьте износ втулок, при повреждениях замените.
























•



ШАССИ 5 - 32



•  Снимите пыльники.

!ПРЕДОСТЕРЕЖЕНИЕ
Снятые пыльники заменить новыми.







ПОДШИПНИК МАЯТНИКА
Вставьте втулки в игольчатые подшипники, проверьте износ
подшипников покачиванием втулок. Если износ чрезмерный,
замените подшипники новыми






•  Снимите игольчатые подшипники маятника используя
специнструмент.

09923-74510: Выпрессовщик подшипников
09930-30102: Вал


!ПРЕДОСТЕРЕЖЕНИЕ
Замените снятые подшипники новыми.













МАЯТНИК
Проверьте маятник на наличие повреждений. При выявленных
повреждениях замените новым.




ШАССИ 5 - 33

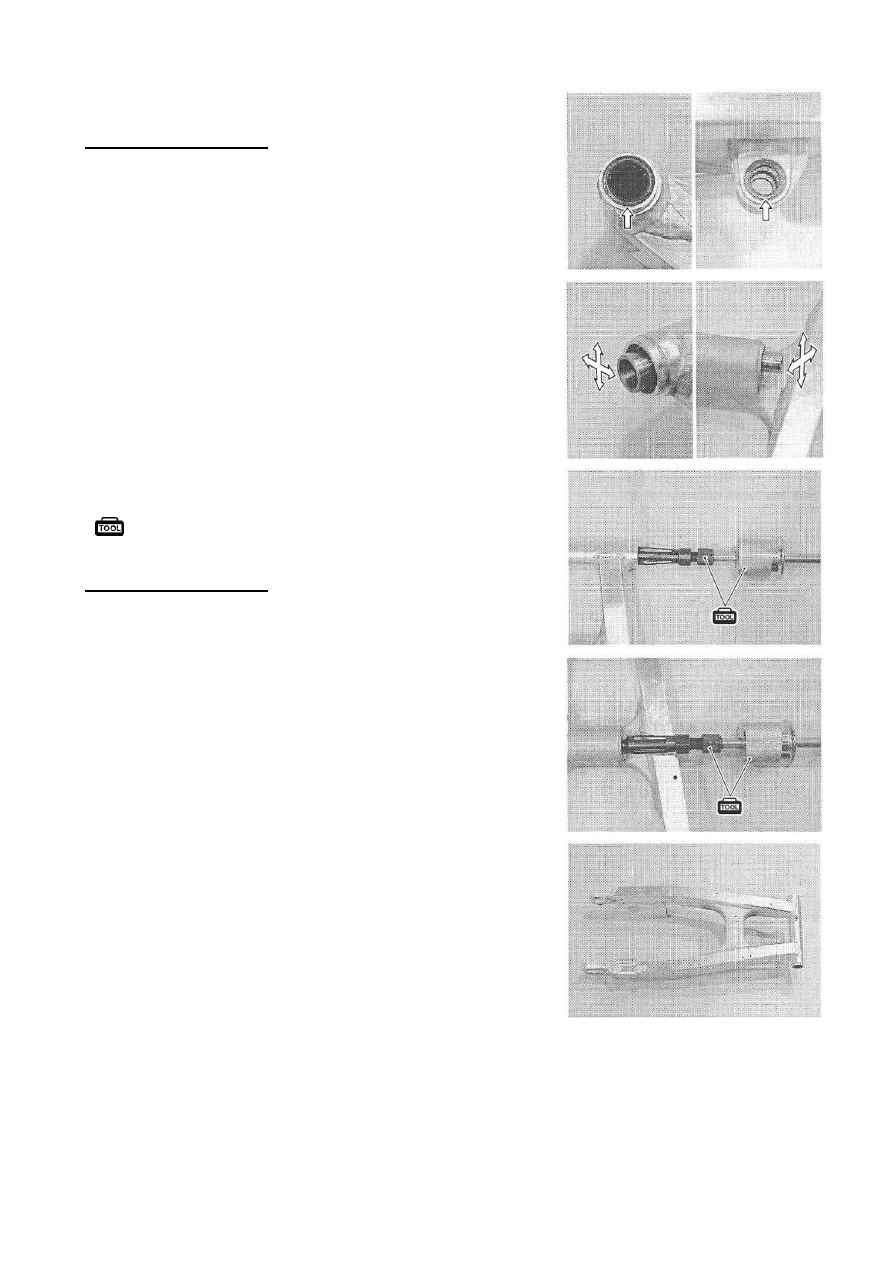

ИГОЛЬЧАТЫЕ ПОДШИПНИКИ РЫЧАГА
Вставите  втулки  в  подшипники  и  проверьте  износ
подшипников покачиванием втулок в разные стороны. При
повышенном люфте замените подшипники новыми.




• Удалите подшипники рычага используя специнструмент.

09923-73210:С

ЪЕМНИК ПОДШИПНИКОВ



09923-74510:С

ЪЕМНИК ПОДШИПНИКОВ



09930-30102: Вал

!ПРЕДОСТЕРЕЖЕНИЕ

Замените снятые подшипники новыми.








АМОРТИЗАТОР

Осмотрите  амортизатор  на  наличие  повреждений.  При
выявлении замените новым.

!ПРЕДОСТЕРЕЖЕНИЕ

Не

пытайтесь

разобрать

амортизатор.

Деталь

неремонтопригодная.

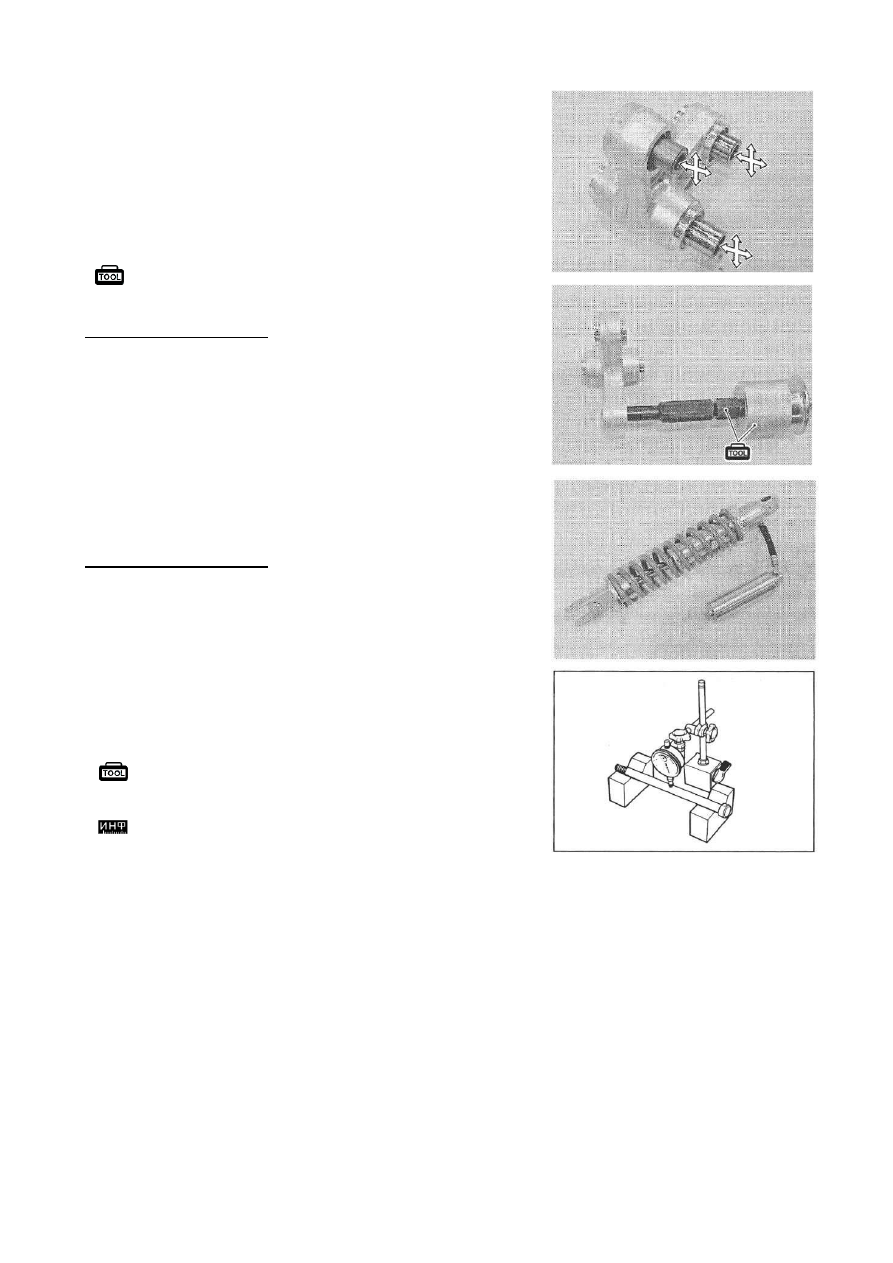

ОСЬ МАЯТНИКА

Измерьте биение оси маятника используя индикатор. Если
величина биения превышает допустимый предел, замените
ось.

09900-20606: Индикатор
09900-20701:



 Магнитная стойка

09900-21304: Блок
Предельно  допустимая  величина  биения  оси

маятника:



0.3 мм
