Мотоцикл Сузуки DR-Z250. Руководство - часть 36

ШАССИ 5 - 22



ПРИМЕЧАНИЕ:

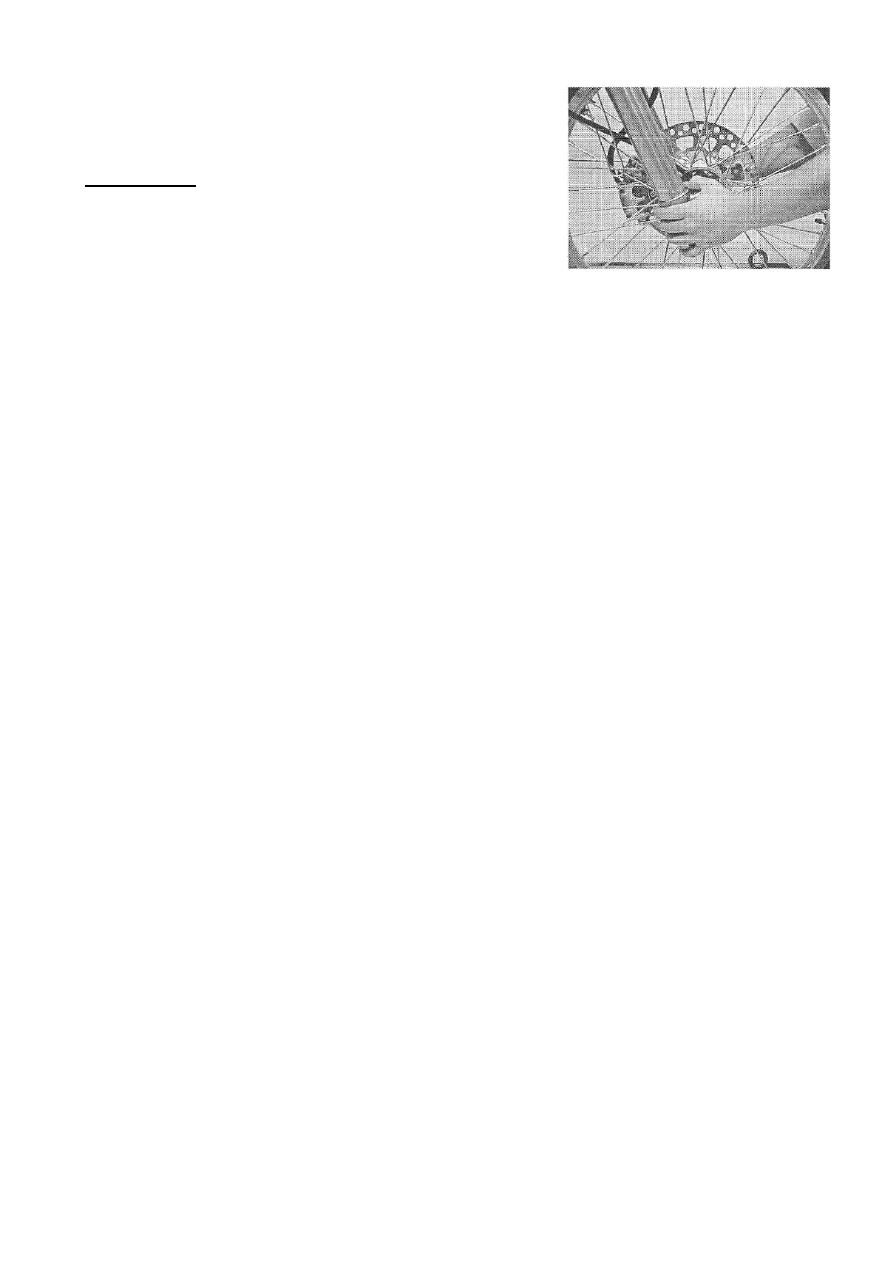

Покачайте вилку за корпус перьев, чтобы убедиться, что
рулевая колонка не ослаблена.

! ВНИМАНИЕ
После проведения регулировок и установки руля резко
подергайте  переднее  колесо  вперед  и  назад,  чтобы
убедиться,  что  нет  люфтов  и  все  работы  проведены
корректно.  После  этого  проверьте  плавность  поворота
руля  вправо  и  влево,  если  есть  неровность  в  работе  –
отрегулируйте гайку рулевой колонки снова.




ШАССИ 5 - 23



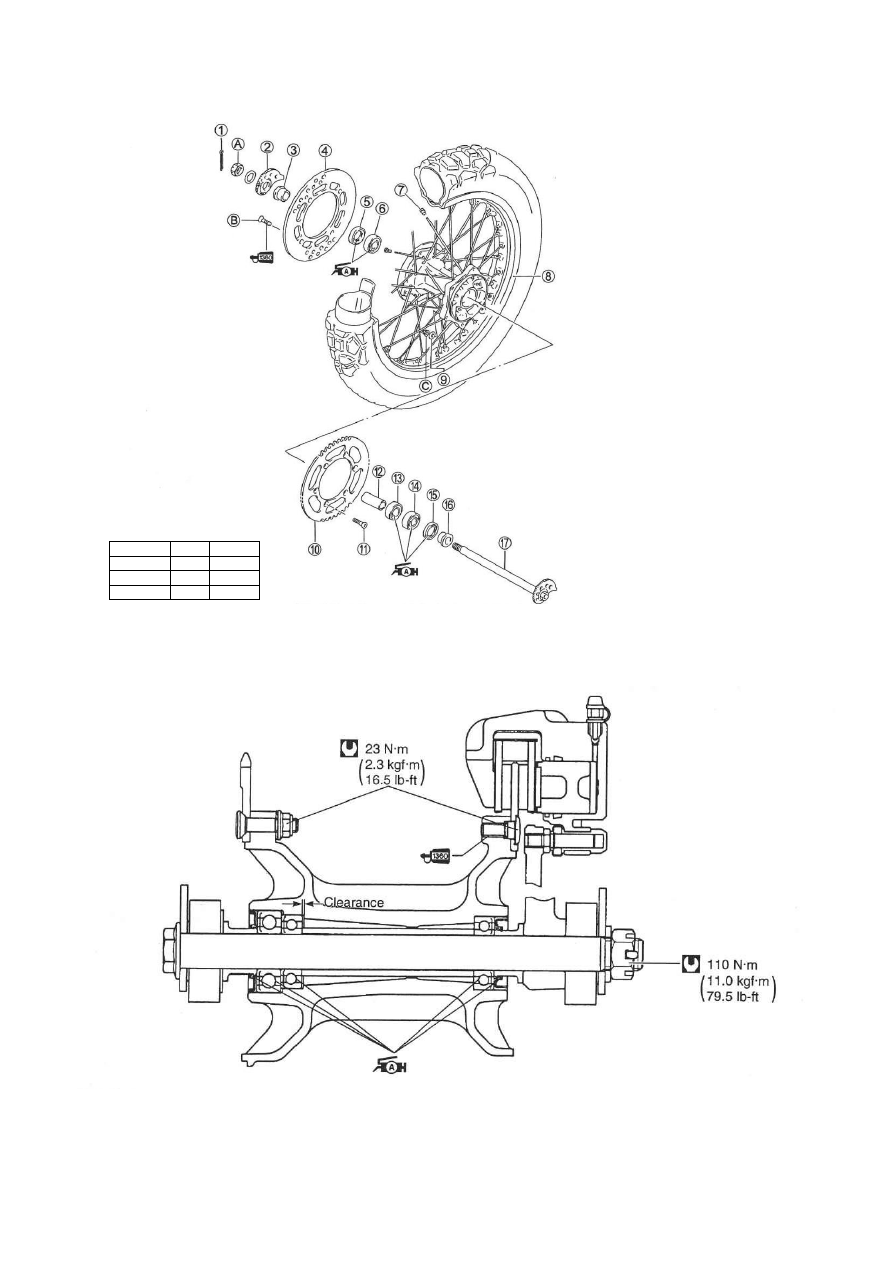

ЗАДНЕЕ КОЛЕСО

(1)

Шплинт

(2)

Регулятор натяжения цепи

(3)

Втулка

(4)

Тормозной диск

(5)

Сальник

(6)

Подшипник

(7)

Гайка спицы

(8)

Заднее колесо

(9)

Шайба

(10)

Задняя звездочка

(11)

Болт крепления звездочки

(12)

Втулка распорная

(13)

Подшипник

(14)

Подшипник

(15)

Сальник

(16)

Втулка



(A)

Гайка задней оси

(B)

Болт тормозного диска

(C)

Болт крепления звездочки



















Узел

Н*м  Кгс*м

(А)

110

11,0

(B)

23

2,3

(C)

23

2,3



ШАССИ 5 - 24



ДЕМОНТАЖ

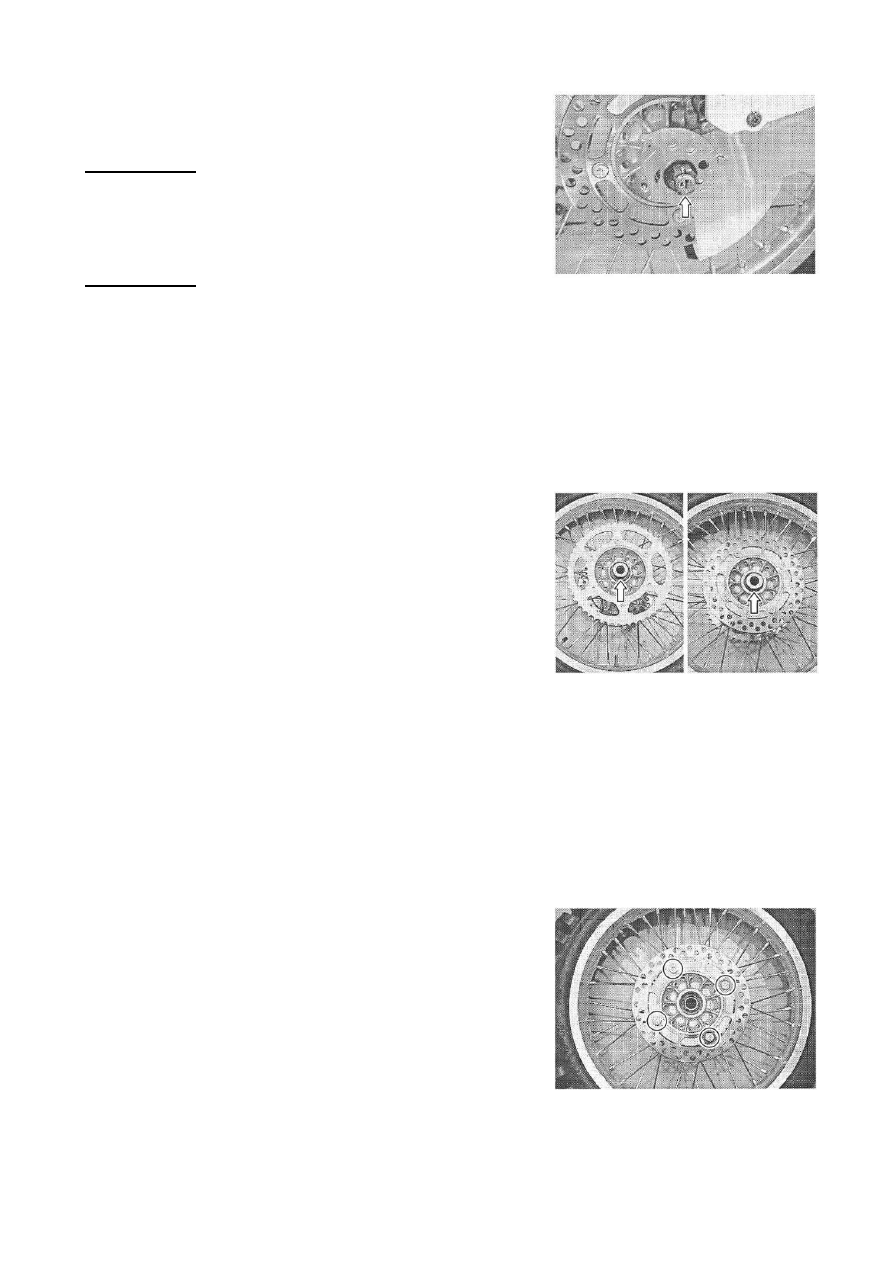

• Снимите шплинт.

! ВНИМАНИЕ
Замените снятый шплинт новым.
• Отверните гайку задней оси.
•  Установите  мотоцикл  на  подъемник  или  деревянный
блок, снимите заднюю ось и заднее колесо.

! ВНИМАНИЕ
Не  нажимайте  педаль  заднего  тормоза  при  снятом
колесе.








• Снимите втулки (правую и левую).











ДЕФЕКТОВКА И РАЗБОРКА


СТУПИЧНЫЕ САЛЬНИКИ ......... раздел 5-5
СТУПИЧНЫЕ ПОДШИПНИКИ . раздел 5-6
ЗАДНЕЕ КОЛЕСО ........................ раздел 5-6
ЗАДНЯЯ ОСЬ ................................ раздел 5-6






ЗАДНИЙ ТОРМОЗНОЙ ДИСК
Проверьте  тормозной  диск  на  наличие  износа  и
повреждений.  При  выявлении  чрезмерного  износа  либо
повреждений замените диск новым.

Замерьте тормозной диск. (раздел 5-43)
• Снимите тормозной диск.




ШАССИ 5 - 25



ЗАДНЯЯ ЗВЕЗДОЧКА

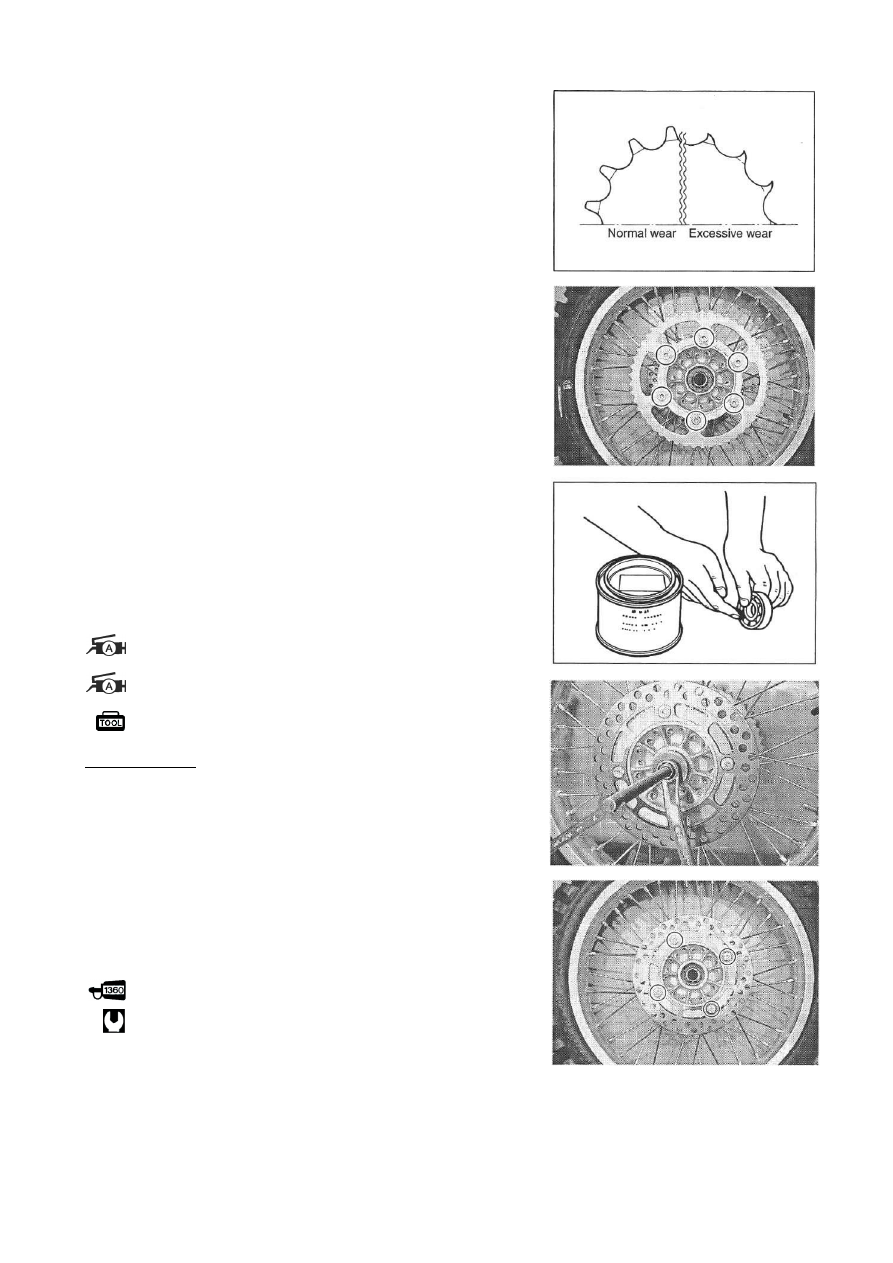

Проверьте  заднюю  звездочку  на  наличие  износа  и
повреждений  (на  рисунке  –  слева  показано  нормальное
состояние зубьев, справа – износ). Если выявлено, замените
комплектом звездочку и цепь.




• Снимите звездочку.











СБОРКА И УСТАНОВКА

Соберите  и  установите  заднее колесо  в  порядке, обратном
демонтажу  и  разборке.  Обратите  внимание  на  следующие
нюансы:



СТУПИЧНЫЕ ПОДШИПНИКИ

•  Нанесите  смазку  SUZUKI  SUPER  GREASE  "A"  на
ступичные подшипники.
Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других стран

99000-25010: SUZUKI SUPER GREASE "A"

•  Установите подшипник, используя специнструмент.


09941-34513: Специнструмент


! ВНИМАНИЕ
Сначала установите правый подшипник, затем левый.
Закрытая сторона подшипника должна быть
направлена наружу колеса. (раздел…5-23)




ЗАДНИЙ ТОРМОЗНОЙ ДИСК
•  Убедитесь,  что  тормозной  диск  чистый,  без  следов
смазки.  Нанесите  резьбовой  фиксатор    THREAD  LOCK
SUPER  "1360"  на  резьбу  болта,  затяните  болт
соответствующим моментом.

99000-32130: THREAD LOCK SUPER "1360"



Болт крепления тормозного диска: 23 Н*м (2.3

кгс*м)
