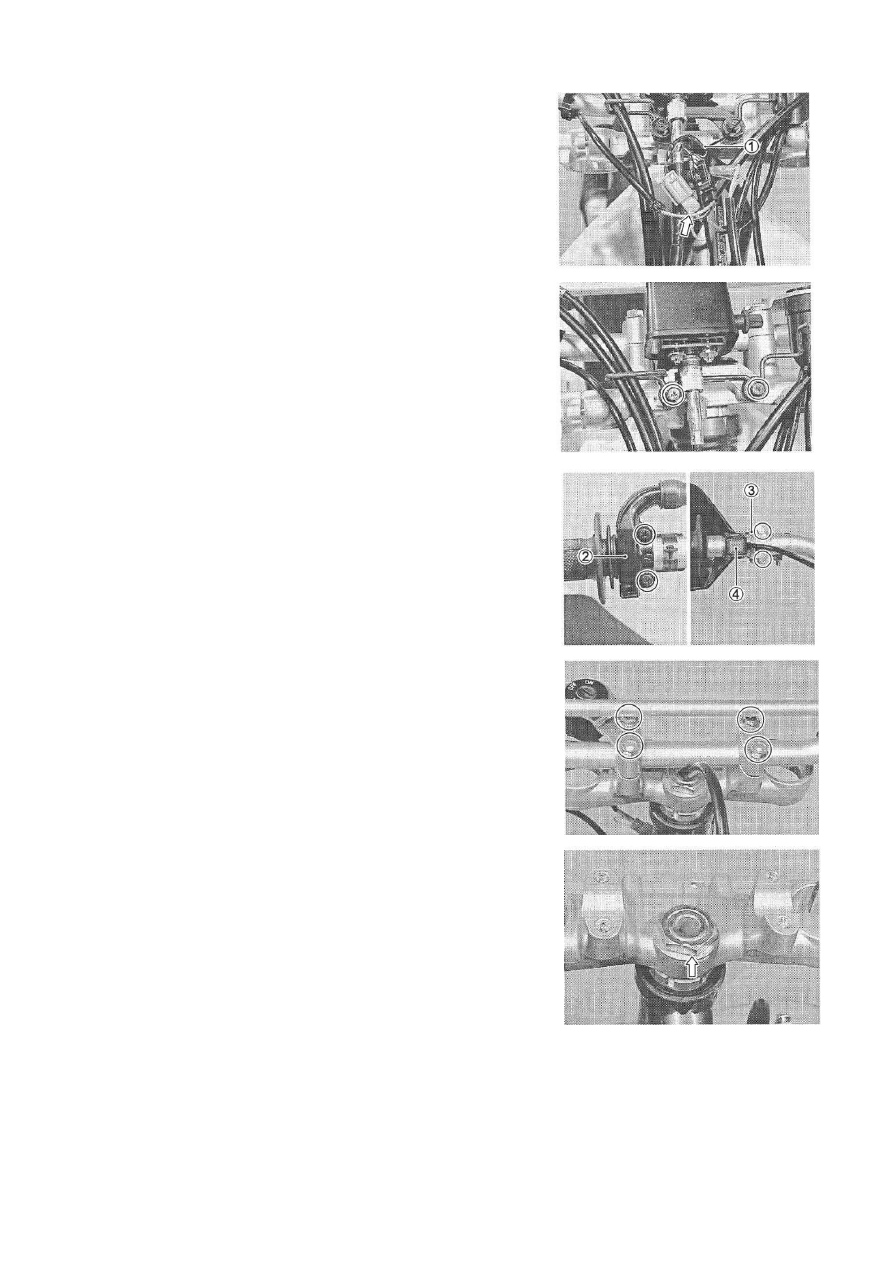

ШАССИ 5 - 18



•  Отсоедините

электроразъемы,

демонтируйте

электропроводку.
•  Снимите хомут (1).
ПРИМЕЧАНИЕ:
Замените хомут новым.





• Снимите одометр с кабелем.









•  Снимите кожух ручки газа (2) с ручкой газа.
•  Снимите  держатель  ручки  сцепления  (3)  и  кнопку
остановки двигателя (4).








•  Снимите руль и выключатель зажигания.








• Снимите верхнюю траверсу.







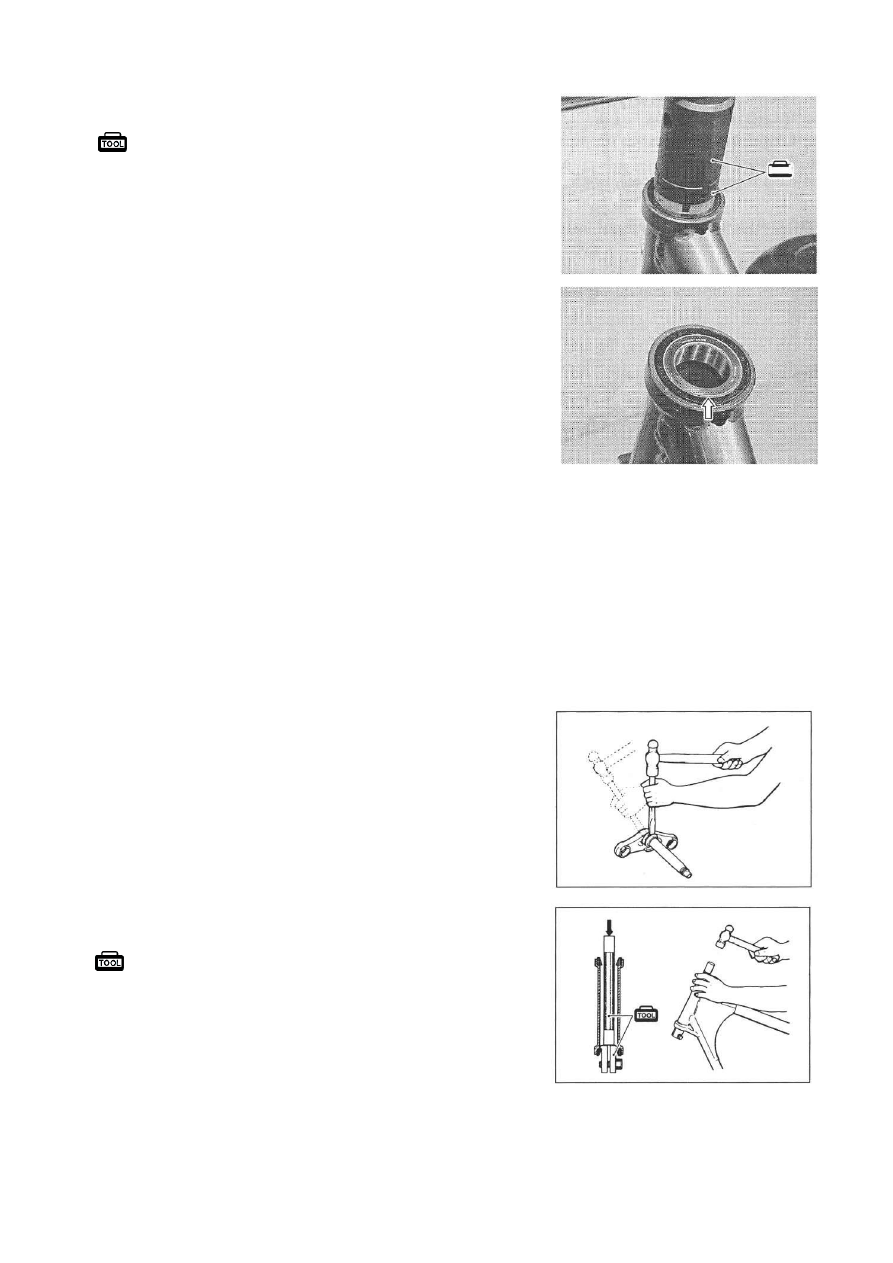

ШАССИ 5 - 19



•  Снимите

гайку

рулевой

колонки

используя

специнструмент.

09940-14911: Спецключ
09940-14960: Спецголовка

•  Снимите нижнюю траверсу.

ПРИМЕЧАНИЕ:
Чтобы  избежать  падения,  придерживайте  траверсу
рукой.

• Снимите верхний подшипник рулевой колонки.











ДЕФЕКТОВКА

Проверьте  снятые  узлы  на  наличие  нижеуказанных
неисправностей.  При  выявлении  неисправности  замените
новыми деталями.
* Износ либо уменьшение твердости рабочих поверхностей
рулевой колонки
* Износ либо поломка подшипников
* Посторонний шум при вращении подшипника
* Искривление рулевой колонки либо руля


• Снимите нижний подшипник с помощью зубила.
! ВНИМАНИЕ
Замените подшипник новым.








•  Снимите  обоймы  верхнего  и  нижнего  подшипников  с
помощью специнструмента.

09941-54911: Съемник обоймы подшипника
09941-74911: Запрессовщик рулевого подшипни





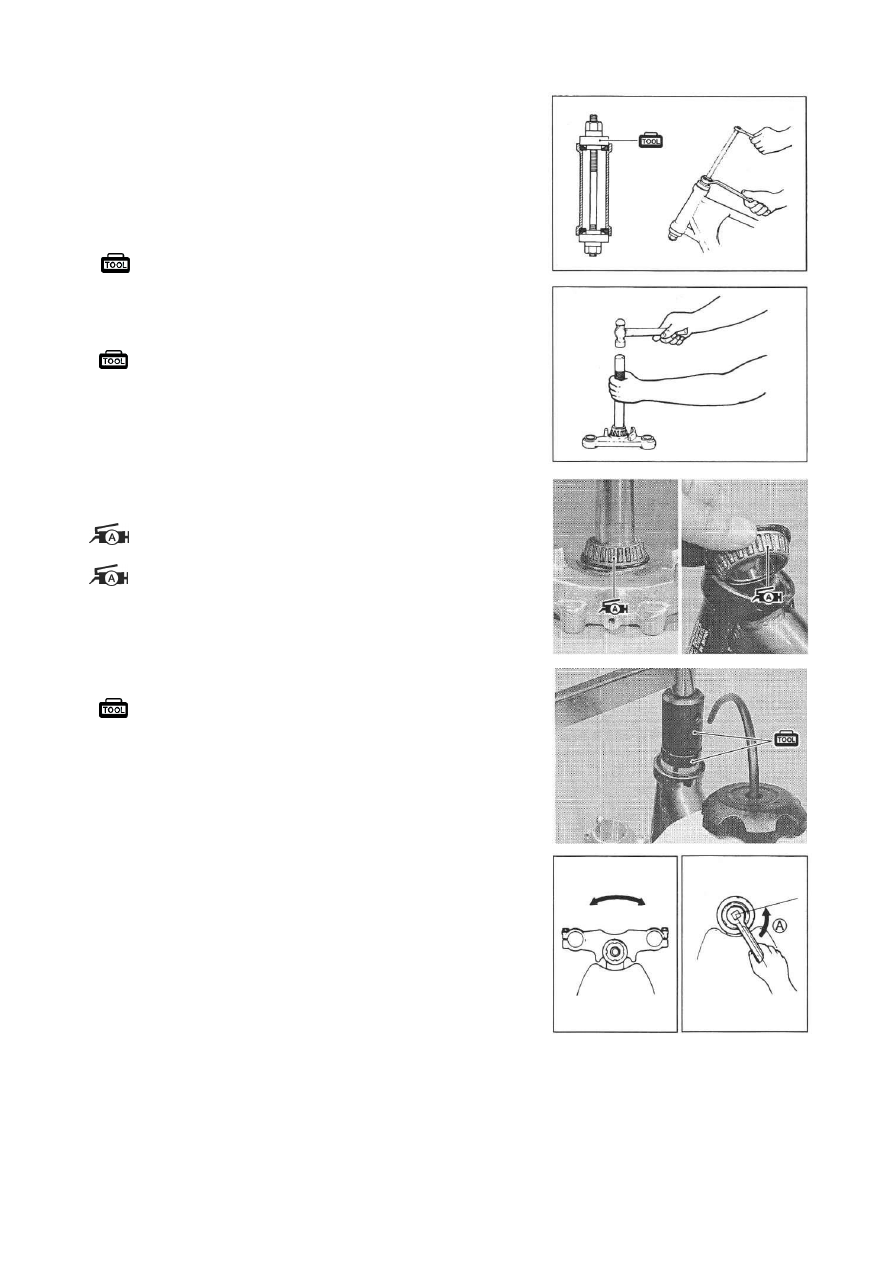

ШАССИ 5 - 20



СБОРКА И УСТАНОВКА

Соберите  и  установите  рулевую  колонку  в  порядке,
обратном  демонтажу  и  разборке.  Обратите  внимание  на
следующие нюансы:

ВНЕШНИЕ ОБОЙМЫ ПОДШИПНИКОВ

•  Запрессуйте  внешние  обоймы  верхнего  и  нижнего
подшипников используя специнструмент.



09941-34513: Запрессовщик обойм подшипников


ПОДШИПНИКИ

•  Запрессуйте  нижний  подшипник  рулевой  колонки
используя специнструмент.





09925-18011: Специнструмент






•  Нанесите  смазку  SUZUKI  SUPER  GREASE  "A"  на
верхний и нижний подшипники рулевой колонки.
Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других стран

99000-25010: SUZUKI SUPER GREASE "A"




ГАЙКА РУЛЕВОЙ КОЛОНКИ
•  Затяните  гайку  рулевой  колонки  усилием  45  Н*м  (4,5
кгс*м) используя специнструмент.

09940-14911: Спецключ
09940-14960: Спецголовка







•  Покачайте  траверсы  относительно  рулевой  колонки  5-6
раз для того, чтобы подшипники сели по месту.
•  Ослабьте гайку рулевой колонки на ¼ - ½ оборота

ПРИМЕЧАНИЕ:
Регулировка  гайки  варьируется  в  зависимости  от
конкретного мотоцикла.




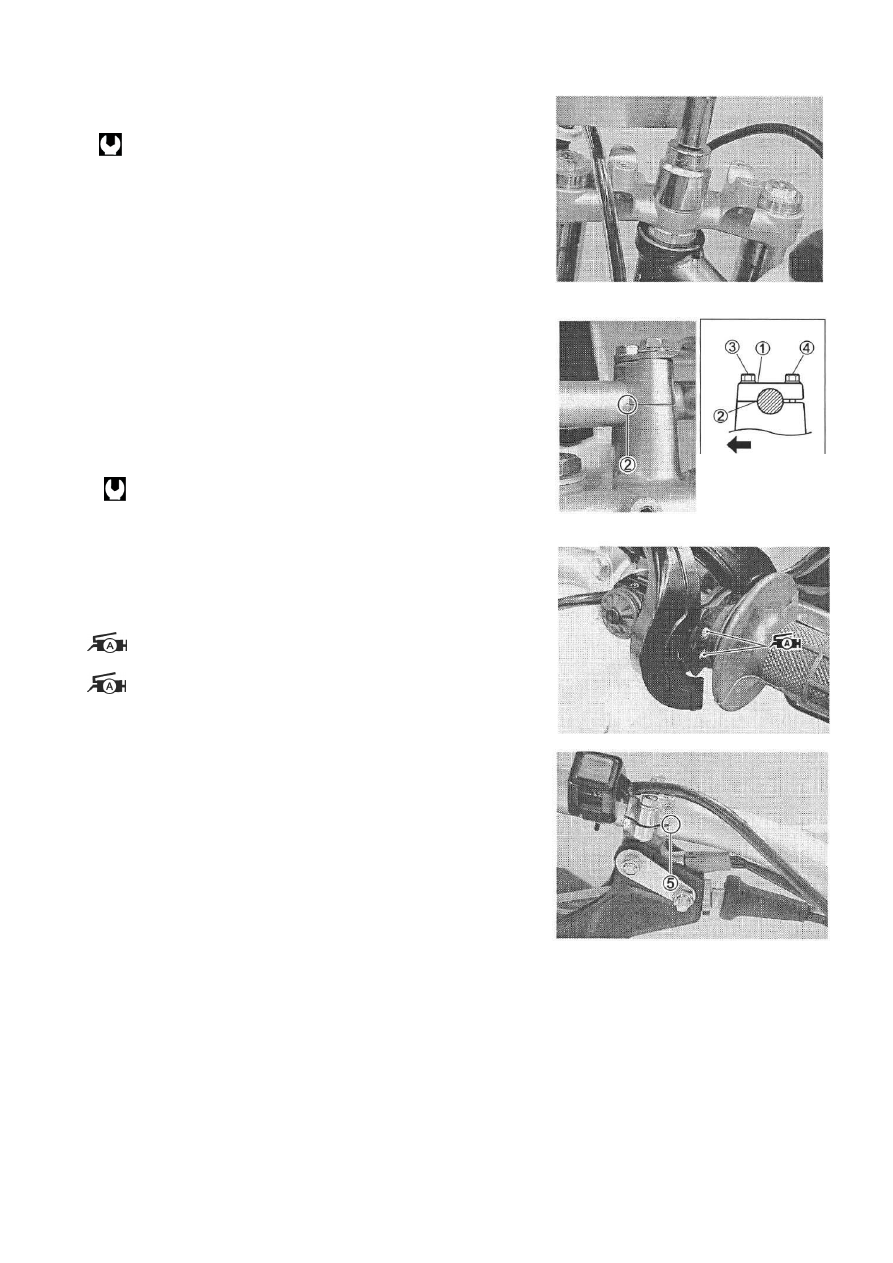

ШАССИ 5 - 21



•  Затяните  гайку  рулевой  колонки  соответствующим
усилием.



Гайка рулевой колонки: 90 Н*м (9.0 кгс*м)



ПРИМЕЧАНИЕ:
Перед затяжкой гайки временно установите перья вилки в
траверсы.






РУЛЬ

•  При установке руля обратите внимание, чтобы метка (1),
выбитая на хомуте руля смотрела вперед по ходу движения.
•  Установите руль таким образом, чтобы выбитая на руле
метка  (2)  совпала  с  местом  сопряжения  хомута  крепления
руля..
•  Сначала  затяните  болты  (3)  –  передние  по  ходу
мотоцикла, затем болты (4).



Болт крепления руля: 26 Н*м (2.6 кгс*м)


•  Установите  главный  тормозной  цилиндр  переднего
тормоза. (раздел…5-46)
•  Нанесите смазку SUZUKI SUPER GREASE "A" на концы
тросов газа.

Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других стран

99000-25010: SUZUKI SUPER GREASE "A"




• Установите ручку сцепления таким образом, чтобы метка
(5)  на  руле  совпадала  с  местом  сопряжения  хомута
крепления ручки сцепления.
ПЕРЕДНЯЯ  ВИЛКА.....................................................раздел
5-15
ПЕРЕДНИЙ ТОРМОЗНОЙ СУППОРТ  ................... раздел
5-43
ПЕРЕДНЕЕ КОЛЕСО ................................................ раздел
5-8
