ЭЛЕКТРООБОРУДОВАНИЕ 6-4

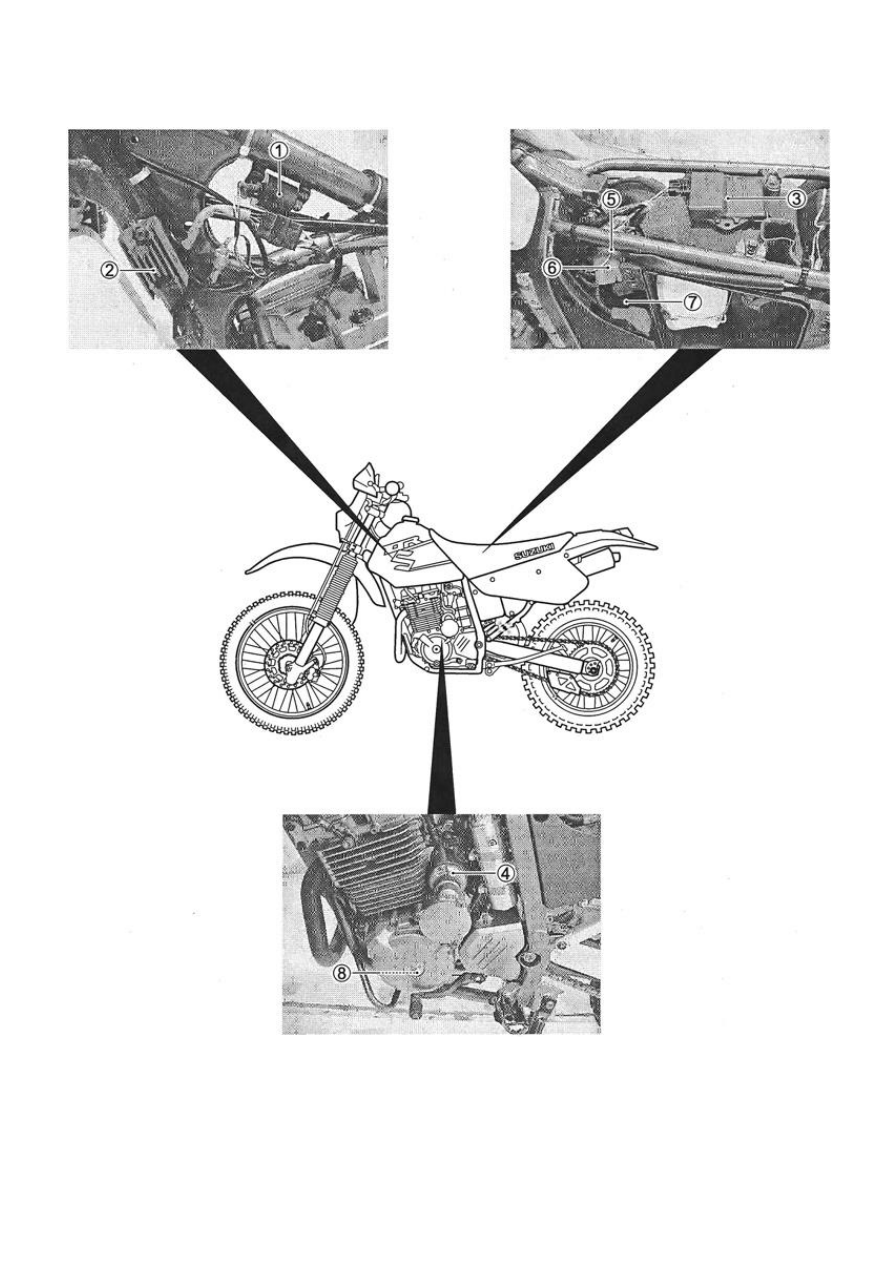

МЕСТОПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ





1)  Катушка зажигания
2)  Реле-регулятор/выпрямитель
3)  Коммутатор (CDI)
4)  Стартер

5)  Предохранители
6)  Реле стартера
7)  Аккумулятор
8)  Генератор





ЭЛЕКТРООБОРУДОВАНИЕ 6-5



СИСТЕМА ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ



*SCR - кремниевый управляемый диод

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ



Быстро разряжается аккумулятор.





Проверьте потребители,
потребляющие чрезмерную
мощность.


Никакие потребители не

установлены


Проверьте ток утечки на
аккумуляторе (6-6)


Ток утечки отсутствует


Измерьте напряжение зарядки на
клеммах аккумулятора (6-7)


Правильное


Прозвоните обмотки генератора.
(6-7)


Прозваниваются



Продолжение на следующей

странице





Потребители
установлены





Значительный ток
утечки



Неправильное




Есть разрыв















Отсоедините потребители.











Короткое замыкание
проводки.





Неисправность
электрооборудования.







Дефектный аккумулятор.





Неправильные условия
эксплуатации.








Неисправны обмотки
генератора или обрыв
подводящих проводов.







ЭЛЕКТРООБОРУДОВАНИЕ 6-6



Измерьте
напряжение на генераторе без
нагрузки. (6-7)


Правильное


Осмотрите
регулятор/выпрямитель (6-8)


Правильное


Осмотрите электропроводку.




Исправна




Неправильное






Неисправен





Неисправна




.







Неисправен генератор










Неисправен
регулятор/выпрямитель.








Короткое замыкание в
электропроводке.






Неисправен аккумулятор.

Другое

Аккумулятор перезаряжается





Неисправен регулятор/выпрямитель





Неисправен аккумулятор





Плохой контакт в силовых проводах генератора



ПРОВЕРКА

ТОК УТЕЧКИ АККУМУЛЯТОРА



!ПРЕДОСТЕРЕЖЕНИЕ





Поверните

замок

зажигание

в

положение

«Выключено»





Снимите крышку воздушного фильтра. (5-3)





Снимите крышку аккумулятора.





Отсоедините минусовую клемму аккумулятора.



Измерьте ток между минусовой клеммой силового провода
и

минусовой

клеммой

аккумулятора

используя

мультитестер.  Если  показания  превышают  указанную
величину, утечка очевидна.



09900-25008: мультитестер



Установка

ручки

тестера:

Измерение

постоянного тока, 20 мА

 Допустимый ток утечки аккумулятора: до 1 мА



!ПРЕДОСТЕРЕЖЕНИЕ





Поскольку ток утечки может оказаться большим,
изначально

установите

больший

предел

измерений, чтобы не повредить мультитестер.





При  измерении  тока  не  поворачивайте  ключ  в
замке зажигания в положение «Включено».

Для  того  чтобы  найти  чрезмерную  утечку  тока,
отсоединяйте  один  за  другим  подключенные  приборы  и
разъемы, каждый раз проверяя показания.

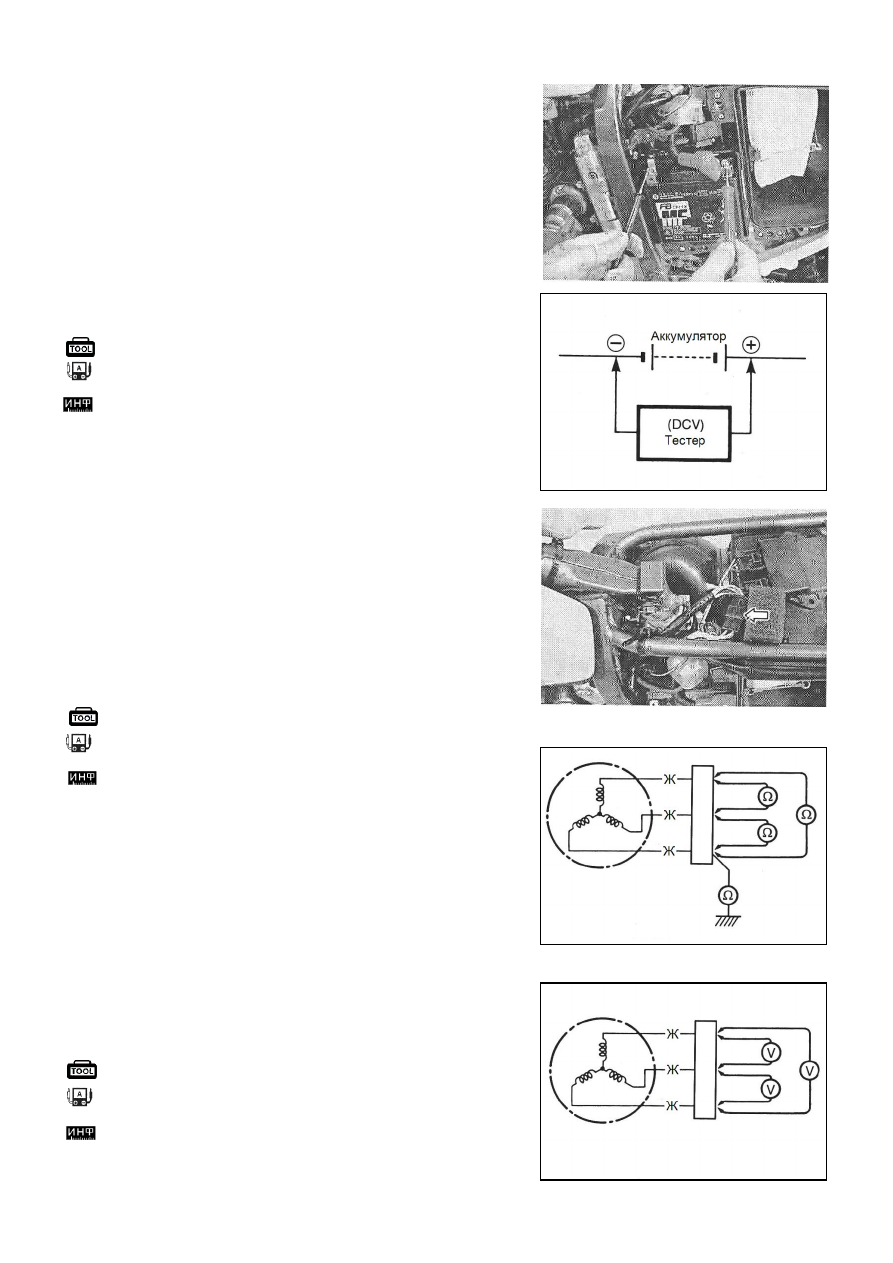

ЭЛЕКТРООБОРУДОВАНИЕ 6-7



РЕГУЛЯТОР НАПРЯЖЕНИЯ







Снимите крышку воздушного фильтра. (раздел…5-3)





Снимите крышку аккумулятора.

Измерьте  постоянное  напряжение  между  плюсовой  и
минусовой

клеммами

аккумулятора,

используя

мультитестер.  Если  напряжение  не  укладывается  в
указанную

величину,

осмотрите

генератор

и

регулятор/выпрямитель. (6-7 и 6-8)

ПРИМЕЧАНИЕ:
При  выполнении  этого  измерения  удостоверьтесь,  что
аккумулятор полностью заряжен



09900-25008: мультитестер

Установка ручки тестера: Измерение постоянного
напряжения



Напряжение зарядки: 14.0–15.5 В при 5 000 об/мин









СОПРОТИВЛЕНИЕ ОБМОТОК ГЕНЕРАТОРА





Снимите сидение. (раздел…5-3)





Разъедините разъем генератора.

Измерьте

сопротивление

между

тремя

силовыми

проводами  обмоток,  используя  мультитестер.  Если
сопротивление  не  укладывается  в  указанную  величину,
замените  обмотку  статора  новой.  Кроме  того,  проверьте,
что ротор генератора изолирован.


09900-25008: мультитестер
Установка

ручки

тестера:

Измерение

сопротивления
Сопротивление обмотки генератора:

0.7 - 1.5 Ом (Желтый-Желтый);

  ∞

 Ом (Желтый-Земля)



РАБОЧИЕ  ХАРАКТЕРИСТИКИ  ГЕНЕРАТОРА
БЕЗ НАГРУЗКИ





Снимите сидение. (раздел…5-3)





Разъедините разъем генератора.





Запустите двигатель и установите 5 000 об\мин.

Измерьте  переменное  напряжение  между  силовыми
проводами  генератора,  используя  мультитестер.  Если
напряжение  не  укладывается  в  указанную  величину,
замените генератор новым.


09900-25008: мультитестер
Установка ручки тестера: Измерение переменного
напряжения
Напряжение на обмотках генератора без нагрузки:
не  менее  75  В  при  5000  об/мин  (при  холодном
двигателе)
