Мотоцикл Сузуки DR-Z250. Руководство - часть 30

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 17



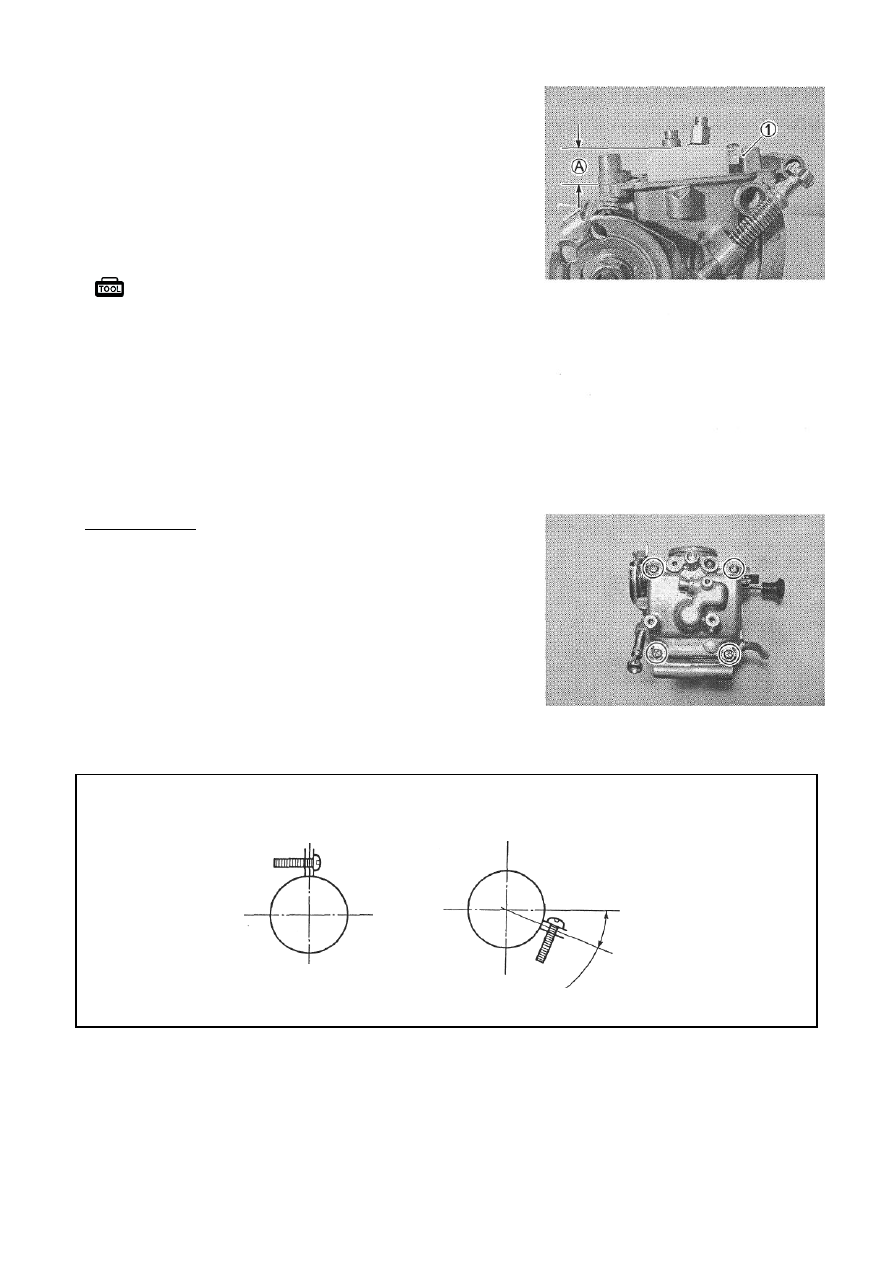

РЕГУЛИРОВКА

УРОВНЯ

ТОПЛИВА

В

ПОПЛАВКОВОЙ КАМЕРЕ
Для  проверки  уровня  топлива  переверните  карбюратор  и
измерьте расстояние «А» в момент, когда «язычок» поплавка
касается игольчатого клапана.
Подогните  «язычок»  поплавка  (1)  для  достижения
требуемого расстояния (А).

Уровень топлива в поплавковой камере: 13,0 ± 1,0 мм


09900-20102: Штангенциркуль








СБОРКА И УСТАНОВКА (E-33)

Соберите  и  установите  карбюратор  в  последовательности,
обратной  разборке.  Обратите  внимание  на  следующие
моменты:

!ВНИМАНИЕ
*

Установите снятые детали на свои места.

*

Замените уплотнения новыми.









ХОМУТЫ КРЕПЛЕНИЯ
Сориентируйте хомуты как показано на картинке.















• После установки карбюратора, отрегулируйте следующие
позиции в соответствии со спецификацией:
*

Свободный ход троса газа ....................... раздел 2-12

*

Обороты холостого хода ........................... раздел 2-13





Лев.

Прав.

(со стороны двигателя)



Лев.

Прав.

(со стороны воздушного

фильтра)

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 18



СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

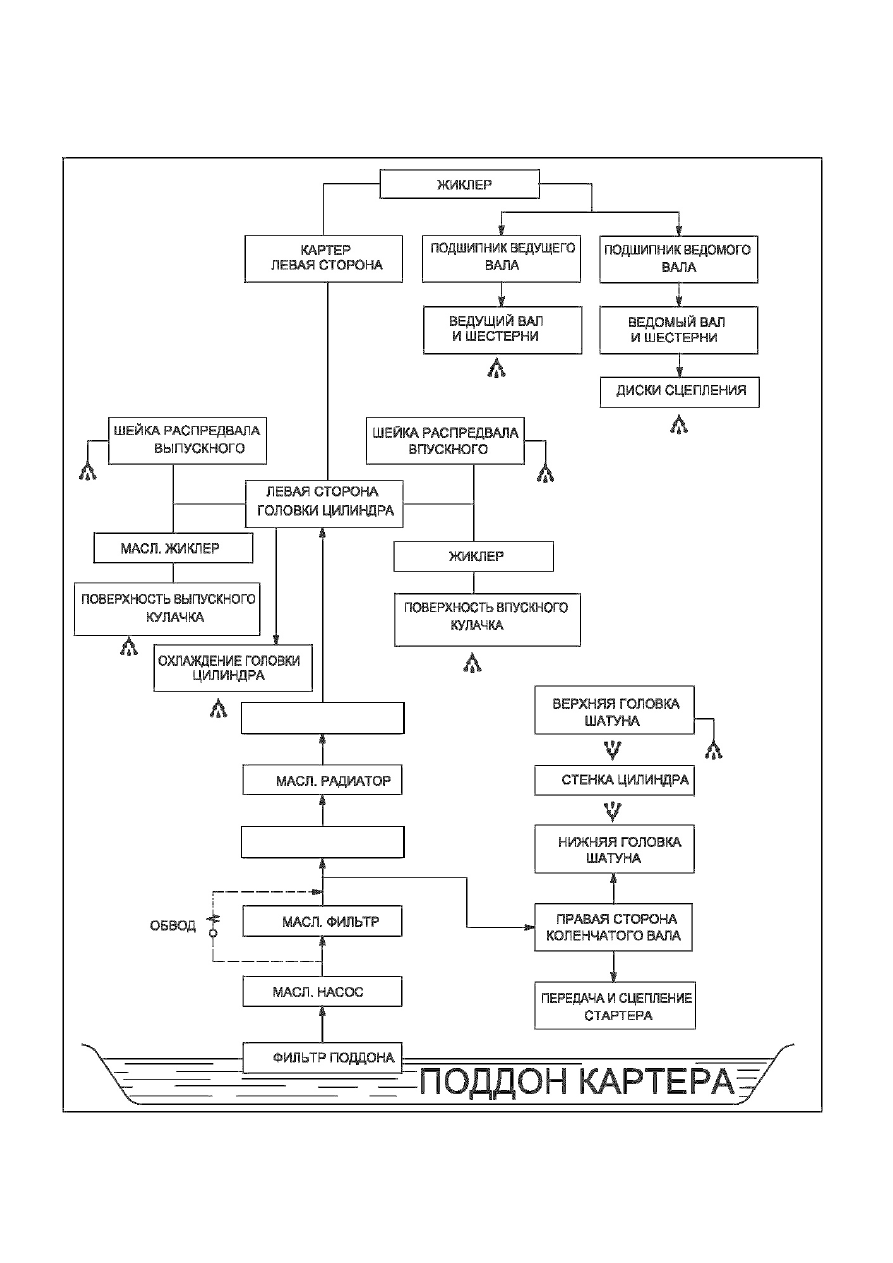

БЛОК-СХЕМА УСТРОЙСТВА СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ





МАСЛ. ШЛАНГ

МАСЛ. ШЛАНГ

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 19



ДАВЛЕНИЕ МАСЛА
См. раздел 2-24

МАСЛЯНЫЙ ФИЛЬТР
См. раздел 2-11

ФИЛЬТР В ПОДДОНЕ КАРТЕРА
См. раздел 3-41
ПРИМЕЧАНИЕ:
При располовинивании картера, рекомендуется промыть
фильтр в поддоне чистящим средством, и затем
просушить его сжатым воздухом.











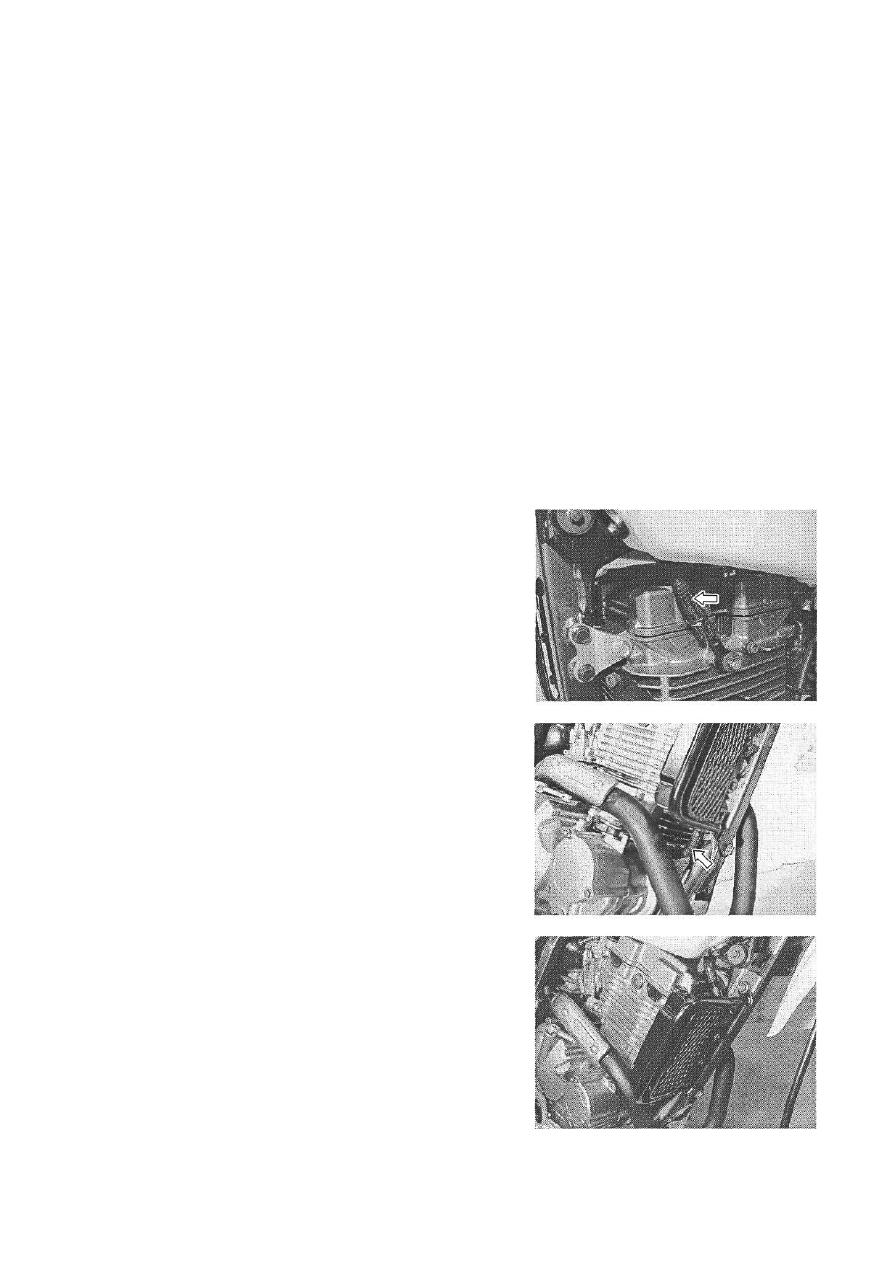

МАСЛЯНЫЙ РАДИАТОР

ПРОВЕРКА МАСЛОПРОВОДОВ РАДИАТОРА
Проверьте маслопроводы на наличие повреждений и потеков
масла. Если найдены какие-либо дефекты, замените
маслопроводы новыми.

















ПРОВЕРКА И ОЧИСТКА МАСЛЯНОГО
РАДИАТОРА
Удалите загрязнения радиатора путем продувки сжатым
воздухом.
Проверьте радиатор на наличие потеков масла. Если
найдены какие-либо дефекты, замените радиатор на новый.
Если жалюзи радиатора загнуты, выпрямите их, используя
маленькую плоскую отвертку.



ШАССИ 5 - 1



ШАССИ





СОДЕРЖАНИЕ


ВНЕШНИЕ ЭЛЕМЕНТЫ .............................................................................................................. 5-2
СНЯТИЕ ............................................................................................................................................ 5-2
УСТАНОВКА ................................................................................................................................... 5-3
ПЕРЕДНЕЕ КОЛЕСО .................................................................................................................... 5-4
СНЯТИЕ ............................................................................................................................................ 5-5
РАЗБОРКА И ПРОВЕРКА ........................................................................................................... 5-5
СБОРКА И УСТАНОВКА ............................................................................................................ 5-7
ПЕРЕДНЯЯ ВИЛКА ...................................................................................................................... 5-9
СНЯТИЕ И РАЗБОРКА................................................................................................................. 5-9
ПРОВЕРКА ...................................................................................................................................... 5-12
СБОРКА И УСТАНОВКА ............................................................................................................ 5-13
РЕГУЛИРОВКА ДЕМПФИРОВАНИЯ ....................................................................................... 5-16
РУЛЕВОЙ МЕХАНИЗМ ............................................................................................................... 5-17
СНЯТИЕ И РАЗБОРКА................................................................................................................. 5-17
ПРОВЕРКА ....................................................................................................................................... 5-19
СБОРКА И УСТАНОВКА ............................................................................................................ 5-20
ЗАДНЕЕ КОЛЕСО .......................................................................................................................... 5-23
СНЯТИЕ ............................................................................................................................................ 5-24
РАЗБОРКА И ПРОВЕРКА ........................................................................................................... 5-24
СБОРКА И УСТАНОВКА ............................................................................................................ 5-25
ЗАДНИЙ МАЯТНИК И АММОРТИЗАТОР .......................................................................... 5-27
СНЯТИЕ ............................................................................................................................................ 5-29
РАЗБОРКА И ПРОВЕРКА ........................................................................................................... 5-31
СБОРКА И УСТАНОВКА ............................................................................................................ 5-35
РЕГУЛИРОВКА ДЕМПФИРОВАНИЯ .................................................................................... 5-36
ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА И РЕГУЛИРОВКА ........................................................ 5-36
УТИЛИЗАЦИЯ АММОРТИЗАТОРА ....................................................................................... 5-37
ПЕРЕДНИЙ ТОРМОЗ ................................................................................................................... 5-38
ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК ....................................................................................... 5-39
ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ ................................................................................... 5-40
СНЯТИЕ И РАЗБОРКА СУППОРТА. ...................................................................................... 5-40
ПРОВЕРКА СУППОРТА ............................................................................................................. 5-41
СБОРКА И УСТАНОВКА СУППОРТА ................................................................................... 5-42
ПРОВЕРКА ТОРМОЗНОГО ДИСКА ....................................................................................... 5-43
СНЯТИЕ И РАЗБОРКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ............................... 5-44
ПРОВЕРКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ..................................................... 5-45
СБОРКА И УСТАНОВКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ........................... 5-45
ЗАДНИЙ ТОРМОЗ ........................................................................................................................ 5-47
ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК ....................................................................................... 5-48
ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ ................................................................................... 5-48
СНЯТИЕ И РАЗБОРКА СУППОРТА. ...................................................................................... 5-49
ПРОВЕРКА СУППОРТА И ТОРМОЗНОГО ЦИЛИНДРА ............................................... 5-50
СБОРКА И УСТАНОВКА СУППОРТА ................................................................................... 5-50
СНЯТИЕ И РАЗБОРКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ............................... 5-51
ПРОВЕРКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ..................................................... 5-53
СБОРКА И УСТАНОВКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА ............................ 5-53
