ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 9



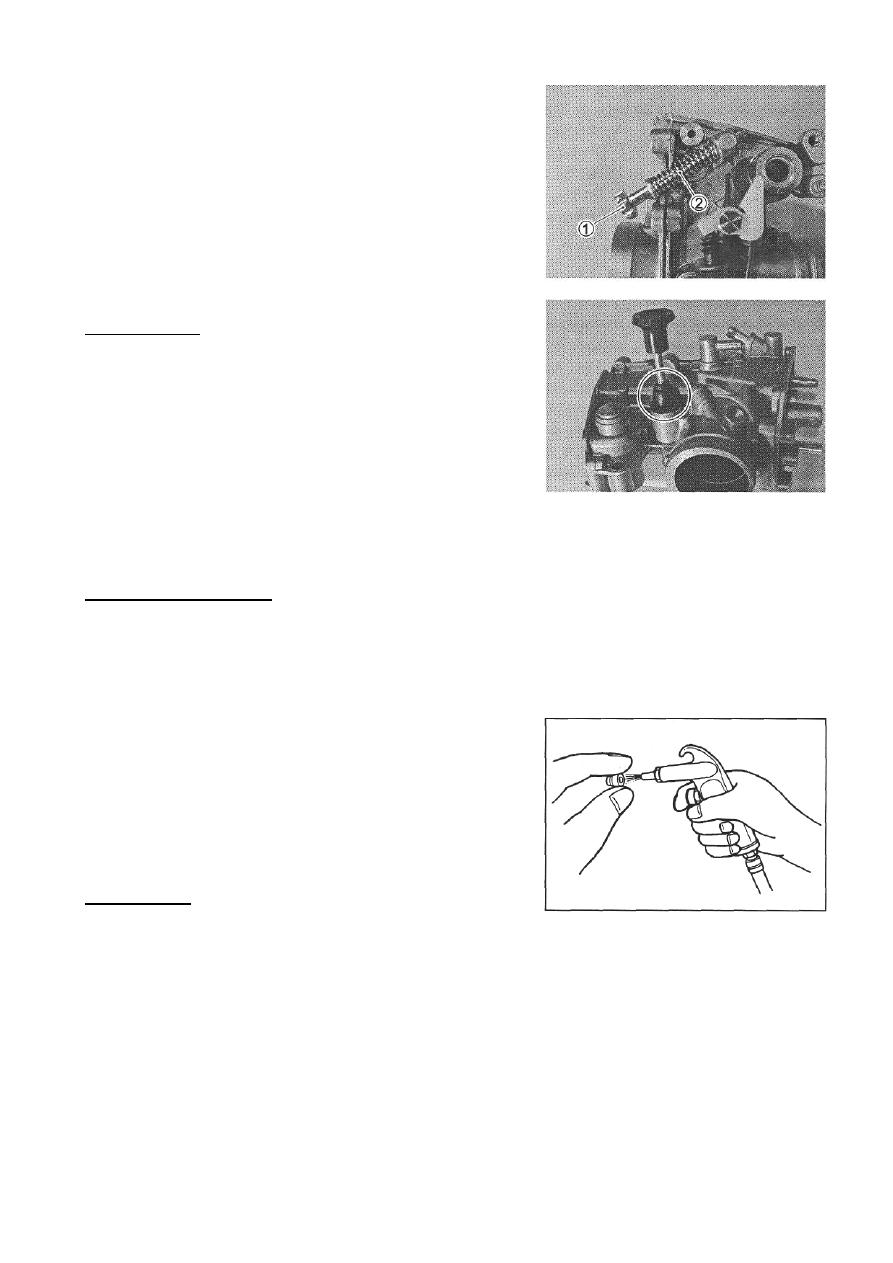

•  Снимите  винт-ограничитель  хода  заслонки  (1)  и  пружину
(2).









• Снимите кнопку подсоса.
! ВНИМАНИЕ
Не отвинчивайте 4 винта на корпусе карбюратора










ОЧИСТКА (E-03, E-28)

! ПРЕДОСТЕРЕЖЕНИЕ
Некоторые жидкости для очистки карбюратора, особенно
предназначенные

для

обработки

погружением,

коррозионно  опасны  и  должны  использоваться  очень
аккуратно.  Следуйте  указаниям  производителя  по
использованию и хранению жидкости.

•  Очистите все жиклеры очистителем карбюратора и продуйте

их сжатым воздухом.

•  Основательно  прочистите  все  контуры  карбюратора–не

только  зоны,  кажущиеся  вам  проблемными.  Очистите
каналы  в  корпусе  карбюратора  аэрозолем  и  замочите
каждый  канал  при  необходимости,  чтобы  избавиться  от
грязи и налета. Просушите корпус сжатым воздухом.



!



ВНИМАНИЕ

Не  используйте  проволоку  для  чистки  жиклеров  и
каналов.  Проволока  может  повредить  их.  Если
компоненты  не  могут  быть  очищены  с  помощью
жидкости  для  очистки,  то  необходимо  использовать
проникающий  очиститель  в  виде  раствора,  следует
замочить  в  нем  детали.  Всегда  следуйте  указаниям
производителя по использованию и очистки компонентов
карбюратора.


•  После  очистки  соберите  карбюратор,  используя  новые
уплотнения  и  прокладки.  Установите  винт  качества  в
соответствии  с  заводской  установкой,  используя  новое
резиновое кольцо.




ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 10



ПРОВЕРКА (E-03, E-28)
Проверьте следующие детали на предмет повреждений и загрязнений.


Топливный жиклер системы холостого хода

Главный топливный жиклер

Главный воздушный жиклер

Воздушный жиклер системы холостого хода

Отверстия топливного жиклера

Поплавок

Игольчатый клапан

Пусковой жиклер

Прокладки и уплотнения

Манжета оси дросселя

Выход жиклера холостого хода и обводные
отверстия




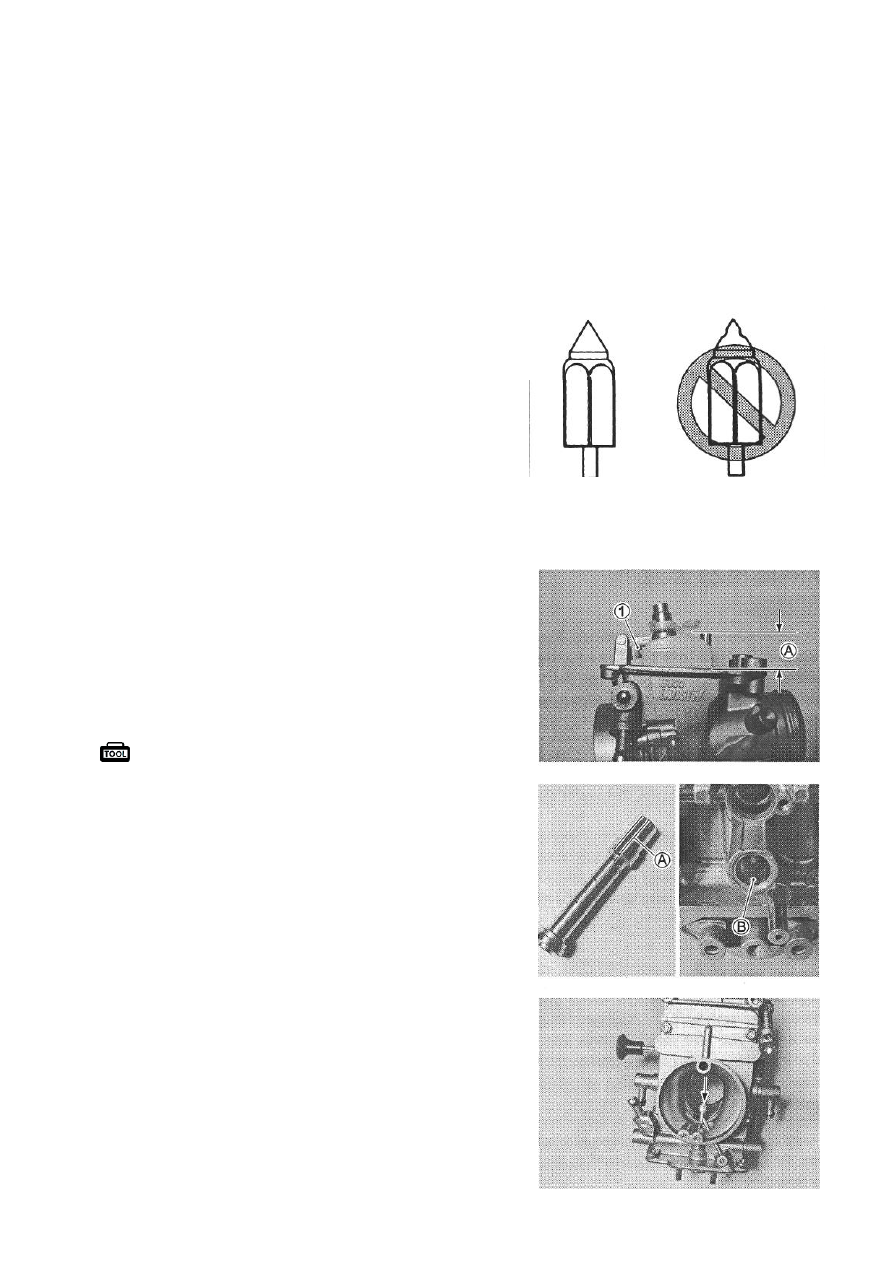

ПРОВЕРКА ИГОЛЬЧАТОГО КЛАПАНА

Если  между  игольчатым  клапаном  и  седлом  клапана  попадет
посторонний  предмет,  клапан  будет  пропускать  бензин,  что
приведет к переливу поплавковой камеры. Если седло клапана
и  игольчатый  клапан  изношены  сверх  допуска,  может
произойти  то  же  самое.  И  напротив,  если  клапан  заедает,
бензин может не поступать в поплавковую камеру. Очистите
поплавковую  камеру  и  детали  поплавкового  механизма  с
помощью очистителя. Если игольчатый клапан изношен, как
показано  на  картинке,  замените  игольчатый  клапан  вместе  с
седлом.  Очистите  топливный  канал  смесительной  камеры
(имеется  в  виду  распылитель  топливного  жиклера)  сжатым
воздухом.

РЕГУЛИРОВКА УРОВНЯ ТОПЛИВА В
ПОПЛАВКОВОЙ КАМЕРЕ
Для  проверки  уровня  топлива,  переверните  карбюратор  и
измерьте расстояние «А» в момент, когда «язычок» поплавка
касается игольчатого клапана.
Подогните  «язычок»  поплавка  (1)  для  достижения
требуемого расстояния (А).
Уровень топлива в поплавковой камере: 14,2 ± 1,0 мм


09900-20102: Штангенциркуль



СБОРКА И УСТАНОВКА (E-03, E-28)
Соберите  и  установите  карбюратор  в  последовательности,
обратной разборке и снятия. Обратите внимание на следующие
моменты:
•

Установите топливный жиклер, совмещая прорезь (А) с

направляющей (В).














ПРАВИЛЬНО           НЕПРАВИЛЬНО

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 11



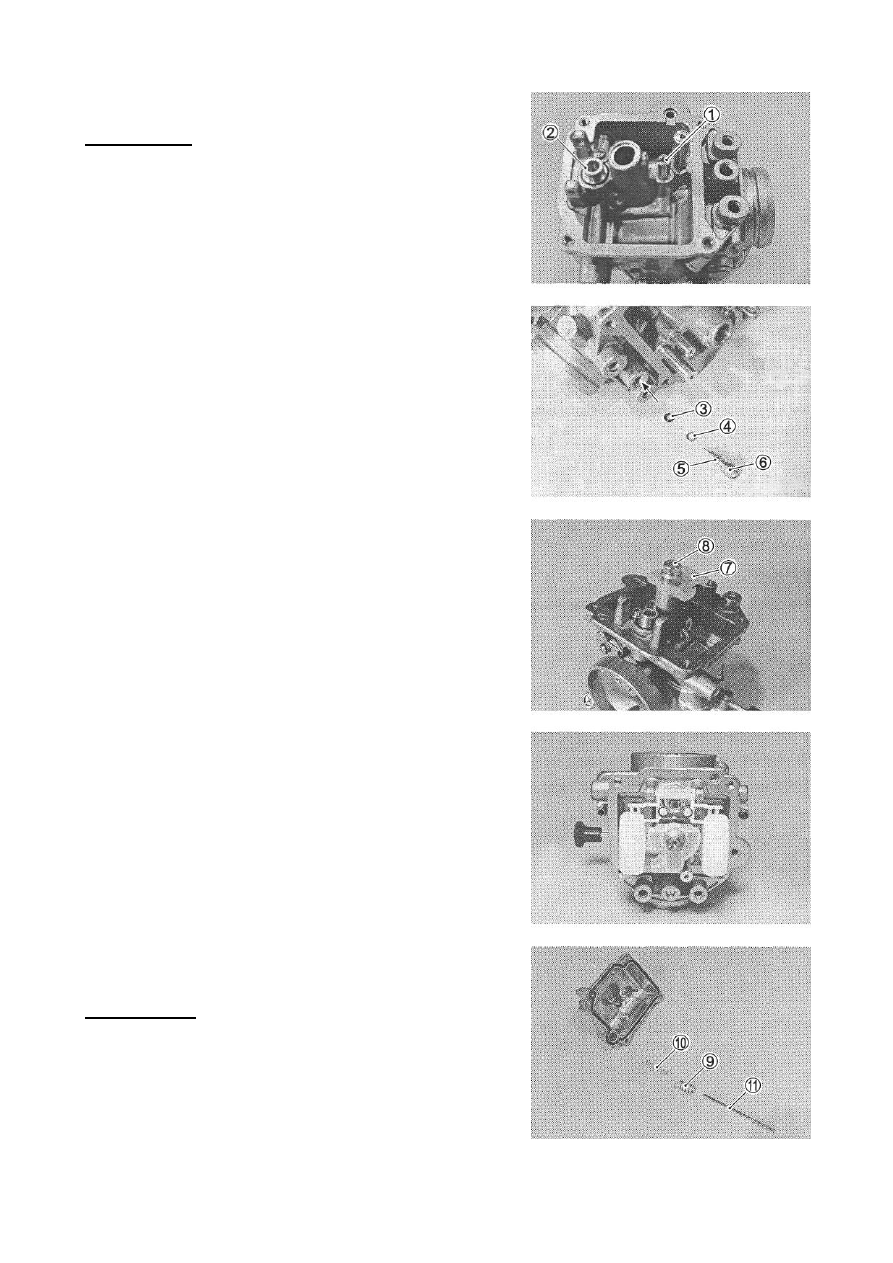

• Установите топливный жиклер холостого хода (1) и седло
игольчатого клапана (2).
!



ВНИМАНИЕ

Используйте новое резиновое кольцо.







•  Установите винт качества.
(3) Резиновое кольцо
(4) Шайба
(5) пружина
(6) Винт качества
•  Закрутите винт качества до упора, и потом отверните его
на требуемое количество оборотов.





• Установите основание (7) и главный топливный жиклер
(8).









• Установите поплавковый механизм на место.










• Установите механизм ускорительного насоса ((9)-
поршень, (10) – пружина и (11) – шток).

! ВНИМАНИЕ
Установите поршень ускорительного насоса малым
выступом в сторону пружины.




ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 12



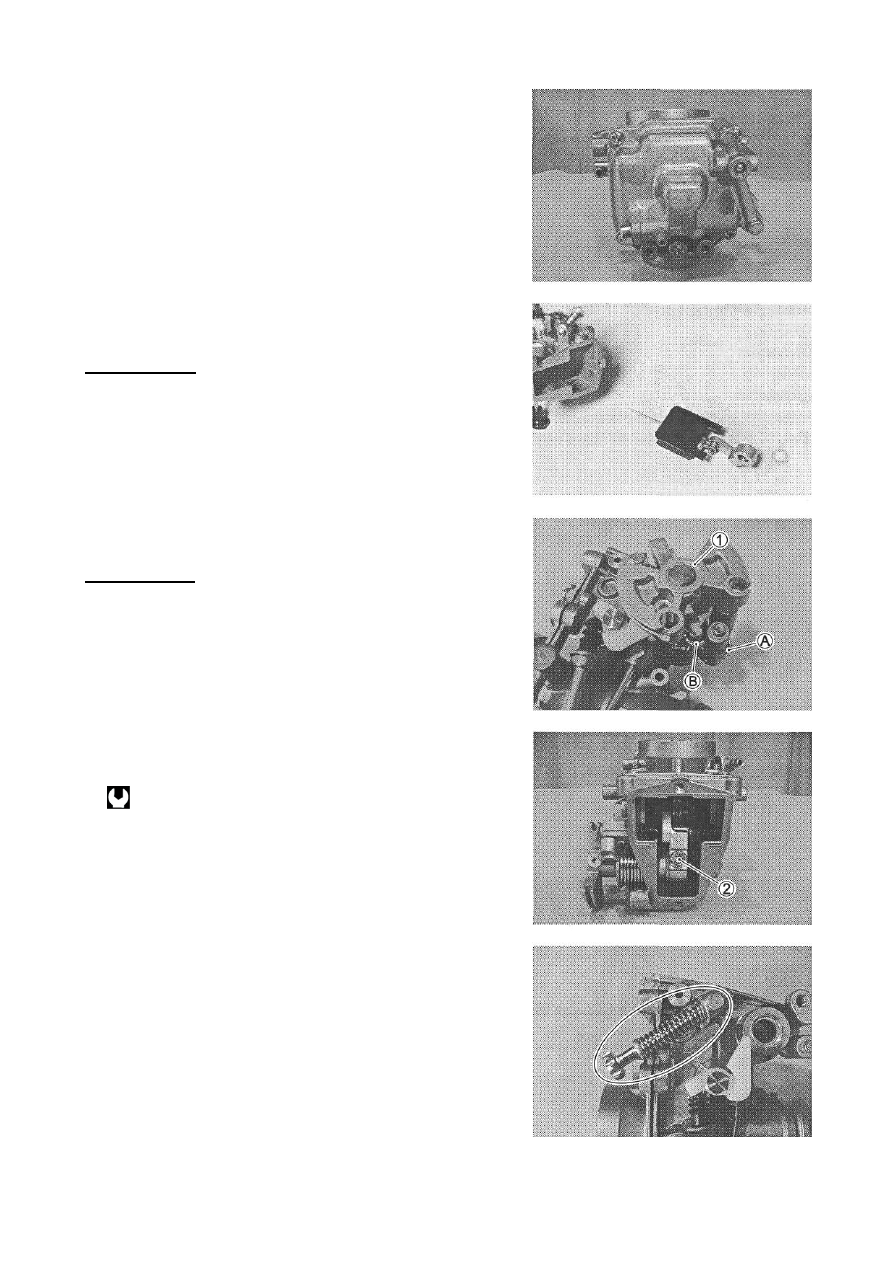

• Установите крышку поплавковой камеры.










•  Установите дроссельную заслонку.
•  Установите механизм дросселя и прокладку.

! ВНИМАНИЕ

Замените прокладку на новую.

Установите  прокладку  между  корпусом  карбюратора  и

дроссельной заслонкой.





•  Зацепите пружину за крепления (А) и (В).
•  Установите привод (1).
! ВНИМАНИЕ
Убедитесь, что привод вращается без заеданий.








•  Установите механизм привода дроссельной заслонки.
•  Затяните болт (2) нормируемым моментом.


 Болт рычага заслонки (2): 3,5 Н-м (0,35 кгс-м )








• Установите винт-ограничитель хода заслонки.
