Мотоцикл Сузуки DR-Z250. Руководство - часть 27

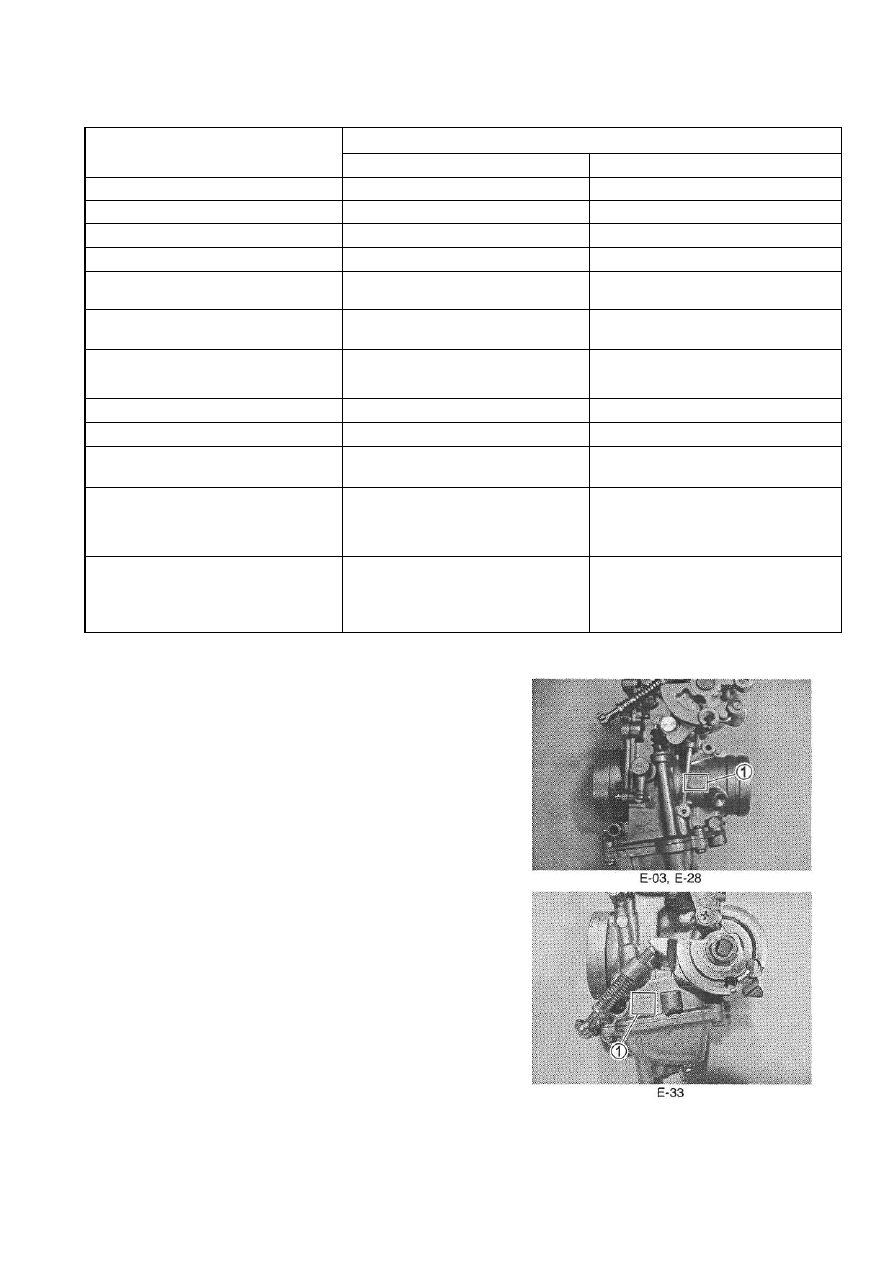

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 5



СПЕЦИФИКАЦИИ


ПОЗИЦИЯ

СПЕЦИФИКАЦИИ

E-03, 28

E-33

Модель карбюратора

MIKUNI TM28

MIKUNI BSR 32

Диаметр диффузора

28  мм

32  мм

Идентификационный номер

13E3

13E4

Обороты холостого хода ,об/мин

1600 ± 100 об/мин

1500 ± 100 об/мин

Уровень топлива в поплавковой
камере

14,2 ± 1,0 мм

13.0 ± 1,0 мм

Главный топливный жиклер

№ 127,5

№ 132,5

Главный воздушный жиклер

1,2  мм

—

Игла

6FN3-3rd

5DH46

Топливный жиклер

P-6M

P-OM

Топливный жиклер холостого хода  №37,5

№ 12,5

Винт качества

Заводская настройка (1

1

/4

оборота назад от упора)

Заводская настройка (2

3

/4

оборота назад от упора)

Свободный ход ручки

газа (тянущий трос)

2,0 - 4,0 мм

—




РАСПОЛОЖЕНИЕ ИДЕНТИФИКАЦИОННОГО
НОМЕРА
Идентификационный номер (1) расположен на карбюраторе



























ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 6



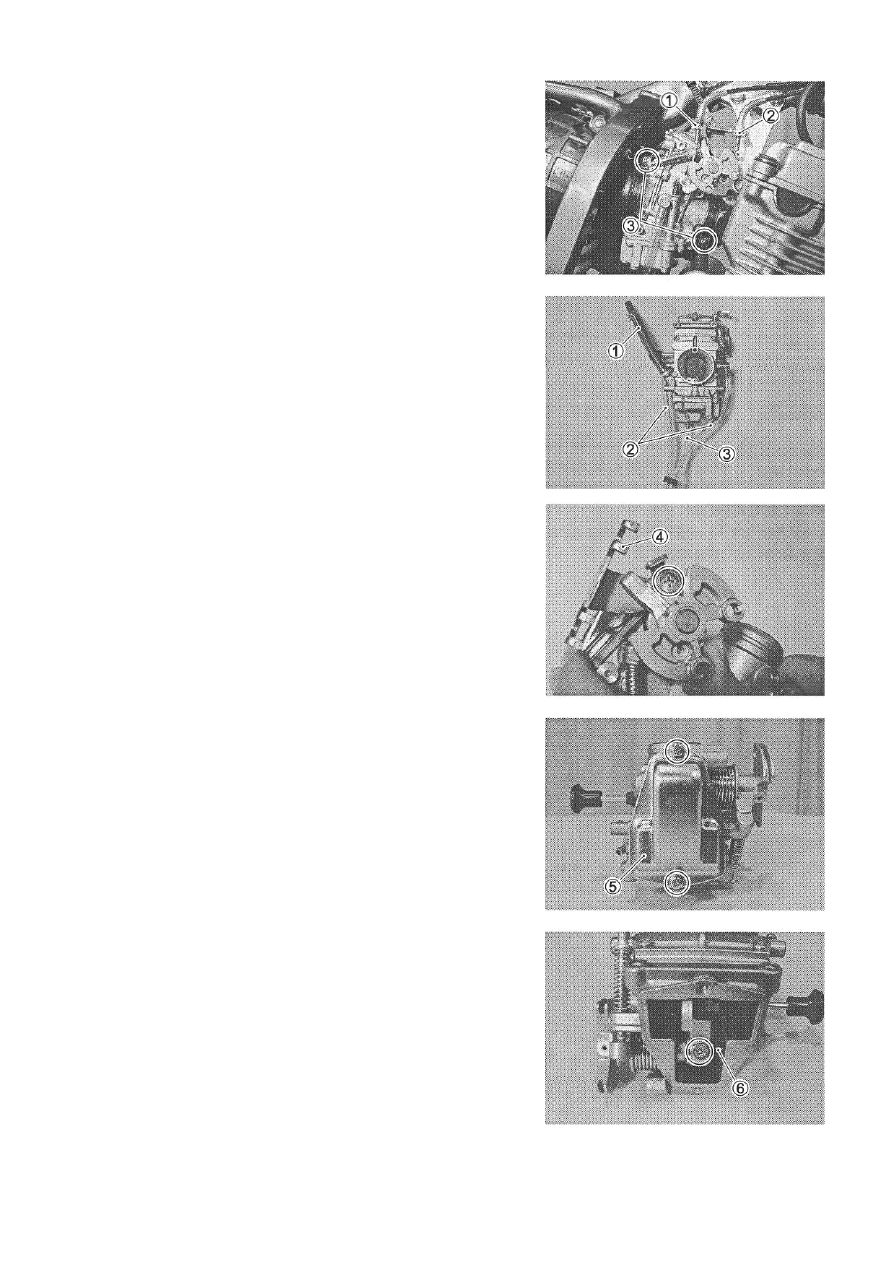

СНЯТИЕ КАРБЮРАТОРА
•  Отсоедините троса газа (1) и (2).
•  Ослабьте хомуты (3).
•  Отсоедините карбюратор от двигателя.
•  Отсоедините карбюратор от короба воздушного фильтра.







РАЗБОРКА КАРБЮРАТОРА (E-03, E-28)
•  Отсоедините  топливный  шланг  (1),  вентиляционные
трубки (2) и трубку перелива (3) от карбюратора.












• Снимите кронштейн крепления тросов газа (4).










• Снимите верхнюю крышку карбюратора (5).










• Снимите ось рычага привода заслонки (6).












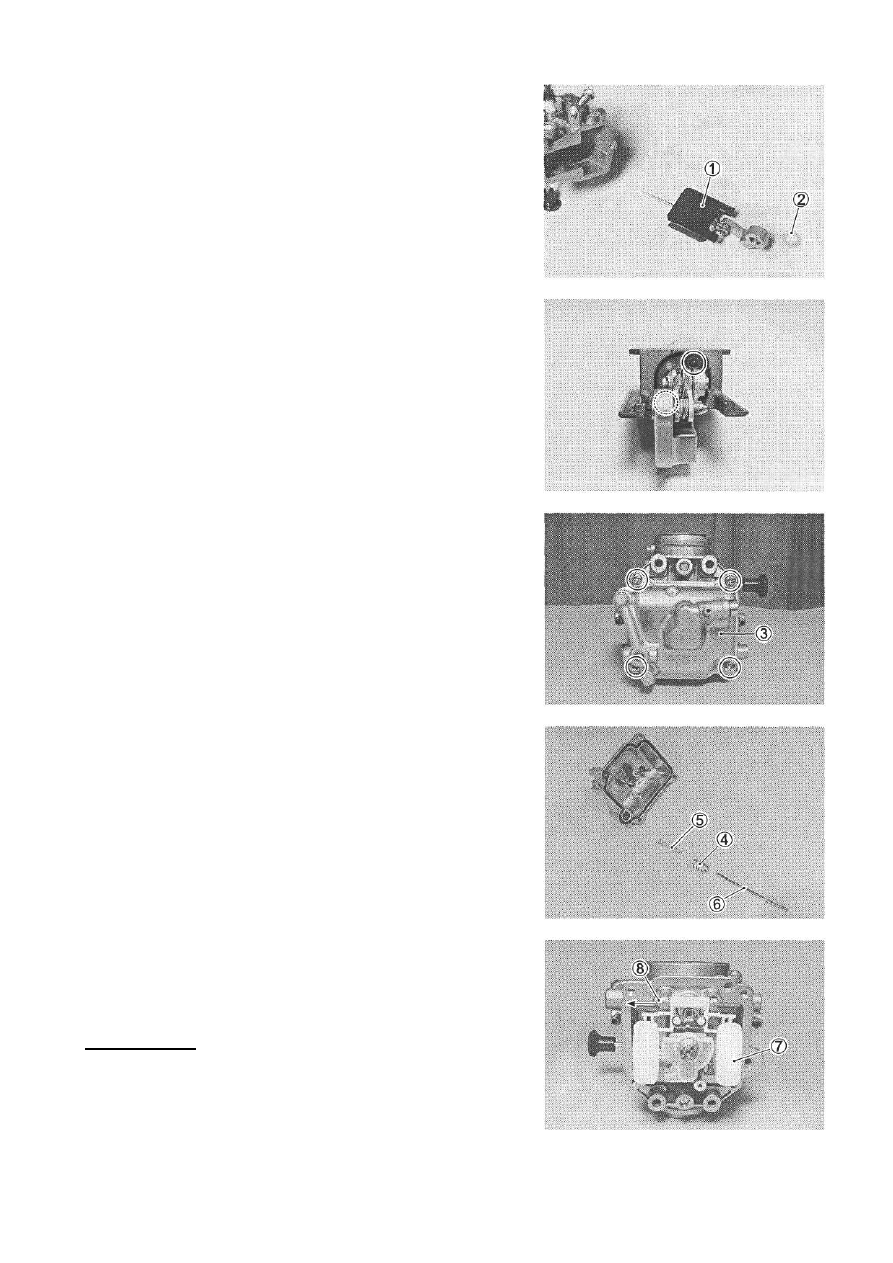

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 7



• Снимите механизм заслонки (1) и прокладку (2).













• Снимите рычаг привода и заслонку.












• Снимите крышку поплавковой камеры (3).












• Снимите поршень ускорительного насоса (4), пружину (5)
и шток (6).












• Снимите поплавки (7) предварительно сняв ось поплавков
(8).



ПРИМЕЧАНИЕ:



Снимите поплавки вместе с игольчатым клапаном.



! ВНИМАНИЕ



При  снятии  оси  поплавков,  будьте  осторожны,  не
повредите корпус карбюратора.







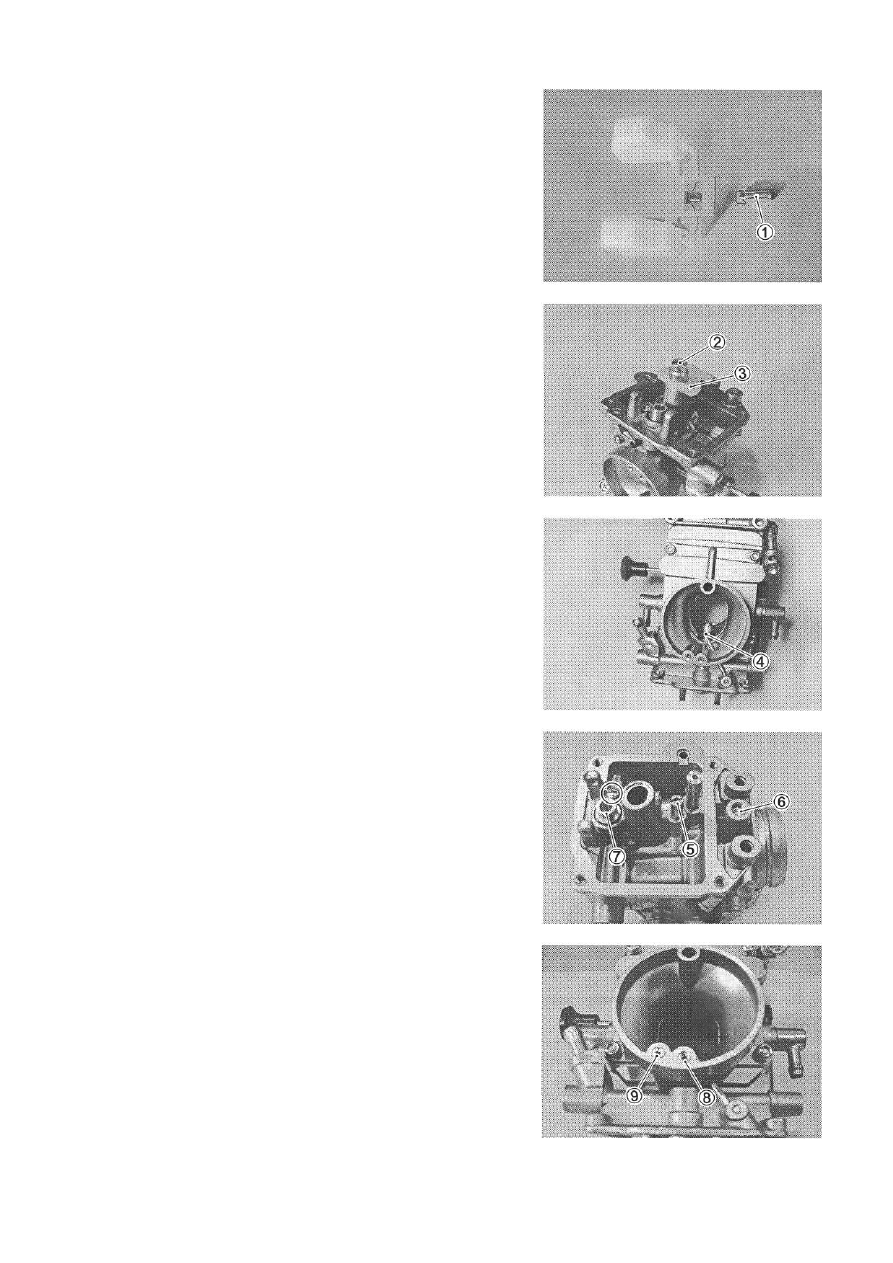

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 8



• Снимите игольчатый клапан (1).











• Снимите главный топливный жиклер (2) и основание (3).









• Снимите топливный жиклер (4) со стороны диффузора.









•  Снимите  топливный  жиклер  холостого  хода  (5),  винт
качества (6) и седло игольчатого клапана (7).









•  Снимите  главный  воздушный  жиклер  (8)  и  воздушный
жиклер системы холостого хода (9).
