Мотоцикл Сузуки DR-Z250. Руководство - часть 25

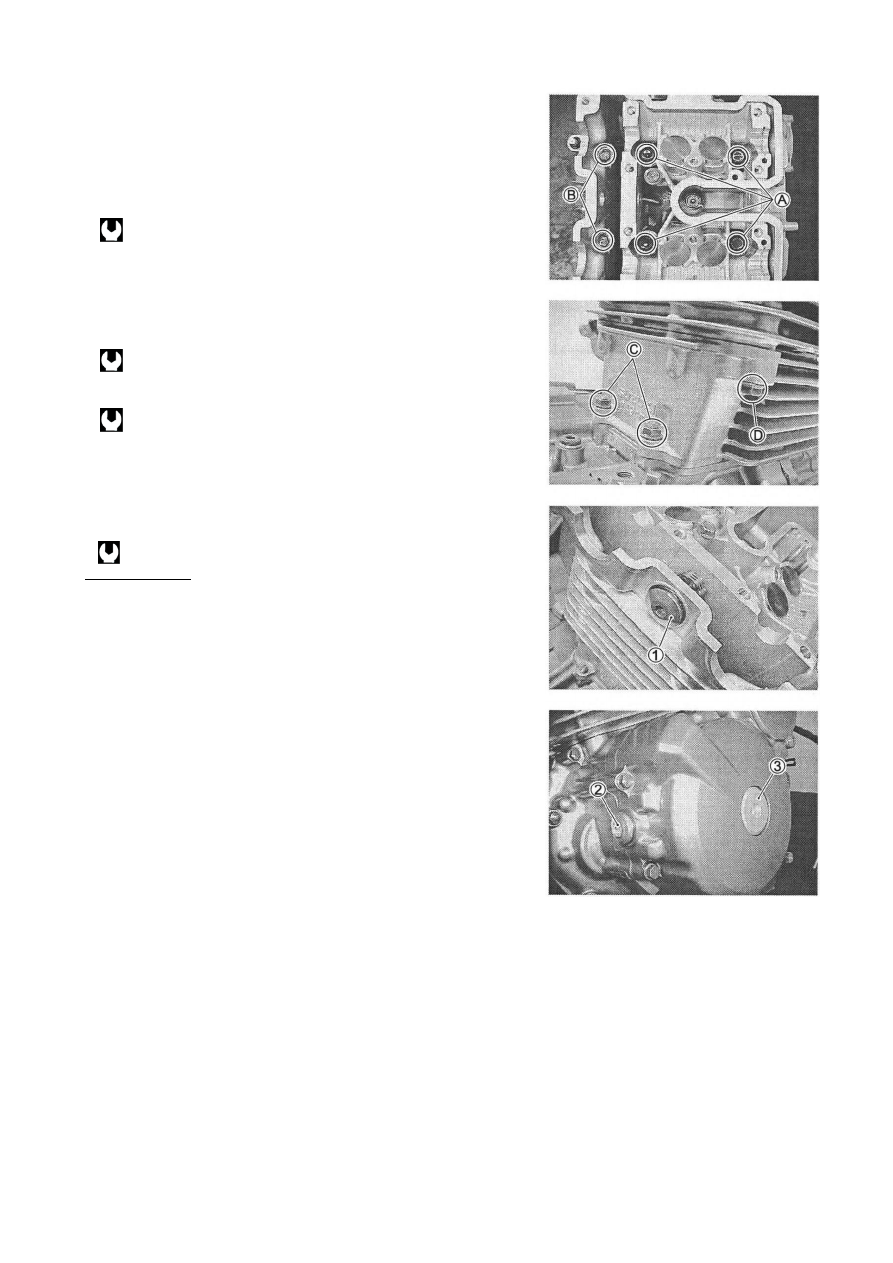

ДВИГАТЕЛЬ 3 - 59


•

Установите на цилиндр головку.

•

 Болты  и  шайбы  должны  быть  правильно  установлены,

как показано на рисунке.
(А) медные шайбы.

•

 Затяните

болты

головки

по

диагонали

соответствующим моментом.









Болты головки:
(А)  (М10):  (Предварительная  затяжка)  25  Н*м
(2,5 кгс*м), (Окончательная затяжка) 42 Н*м (4,2
кгс*м)
(В) (Мб): 10 Н*м (1,0 кгс*м)

•

 Затяните

крепеж

у

основания

цилиндра

соответствующим моментом.




Гайки  у  основания  цилиндра  (С)  10  Н*м  (1,0

кгс*м)

•

 Затяните болт цилиндра соответствующим моментом.





Болт цилиндра (0) 10 Н*м (1,0 кгс*м)





•  Подгоните  новую  прокладку  и  затяните  боковой  болт
цилиндра (1)

Боковой болт цилиндра 14 Н*м (1,4 кгс*м)

!ВНИМАНИЕ
Для  избежания  прорыва  газов  используйте  новую
прокладку.





КУЛАЧКОВЫЙ ВАЛ
•  Для проверки положения клапанов снимите заглушку (2)
и заглушку в крышке генератора (3).




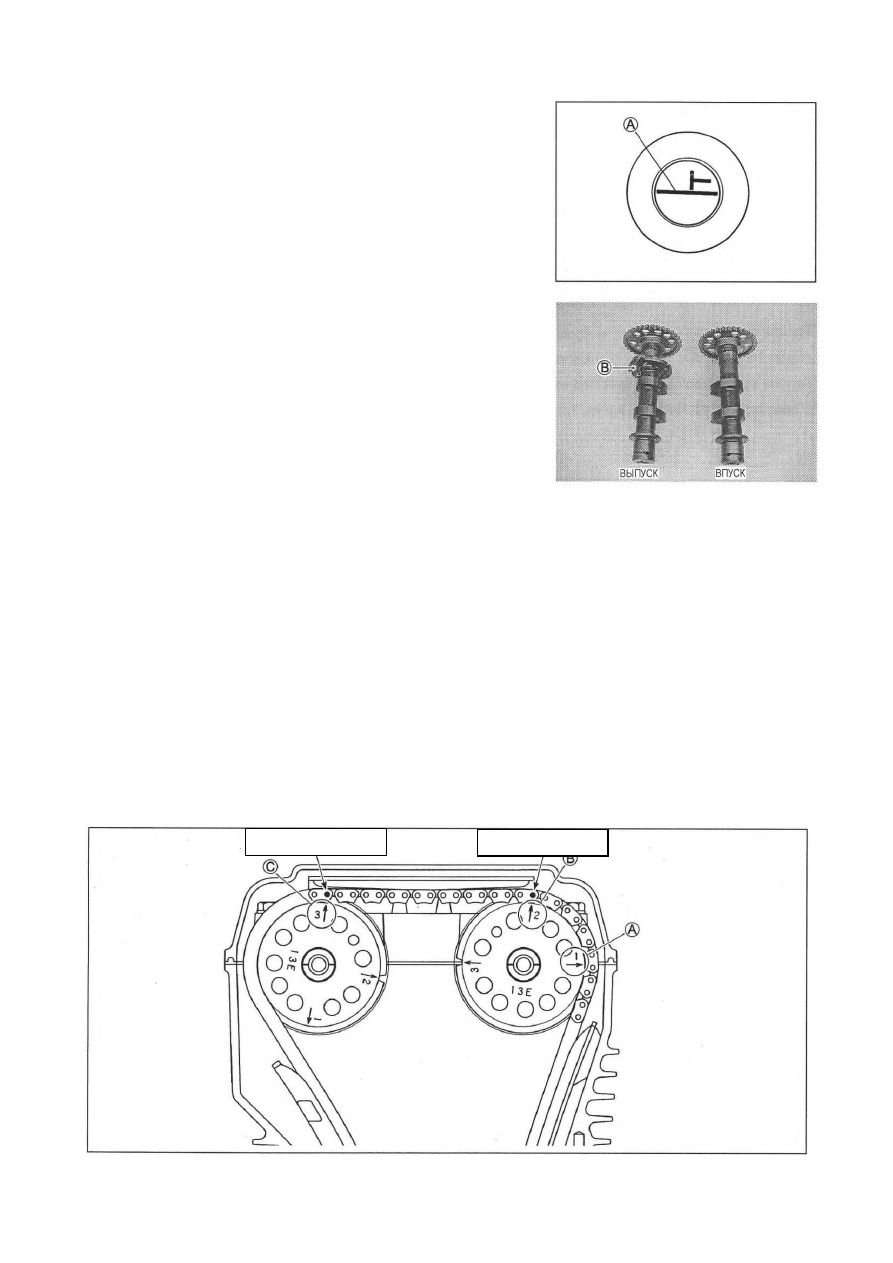

ДВИГАТЕЛЬ 3 - 60



•

Поворачивайте  ротор  генератора  ключом  против

часовой  стрелки  до  тех  пор,  пока  знак  "Т"  (А)  на  роторе
генератора  не  совпадет  с  центром  контрольного  отверстия
при натянутой цепи ГРМ.












• Уложите каждый распредвал в правильное положение.

ПРИМЕЧАНИЕ:
Выпускной  распредвал  можно  отличить  от  впускного  по
наличию автоматического декомпрессора (В).







•

 При  знаке  "Т",  совмещенном  с  центром  контрольного  отверстия,  придерживайте  распредвал  и

натяните цепь, чтобы убрать провисание между звездами коленвала и выпускного распредвала.

•

 На  звезде  выпускного  распредвала  имеется  стрелка  с  цифрой  "1"  (А)  .  Поверните  выпускной

распредвал так, чтобы совместить конец стрелки с разъемом головки цилиндра. Уложите цепь ГРМ
на звезду выпускного распредвала.

•

 Другая стрелка с цифрой "2" (В) должна указывать точно вверх. Пересчитайте  оси звеньев цепи

по направлению ко впускному распредвалу начиная с оси звена, находящейся непосредственно над
стрелкой "2" и заканчивая отсчет семнадцатой осью звена.
Установите  цепь  ГРМ  на  звезду  впускного  распредвала,  разместив  семнадцатую  ось  звена  над
стрелкой с цифрой "3" (С) на звезде.

ПРИМЕЧАНИЕ:
Свяжите цепь с каждой звездой проволочными зажимами, чтобы предотвратить разъединение при
укладывании  крышек  подшипников  распредвалов.  Не  поворачивайте  коленвал  до  тех  пор,  пока
крышки валов и натяжитель цепи не будут надежно закреплены.







17ая ось звена цепи

1ая ось звена цепи

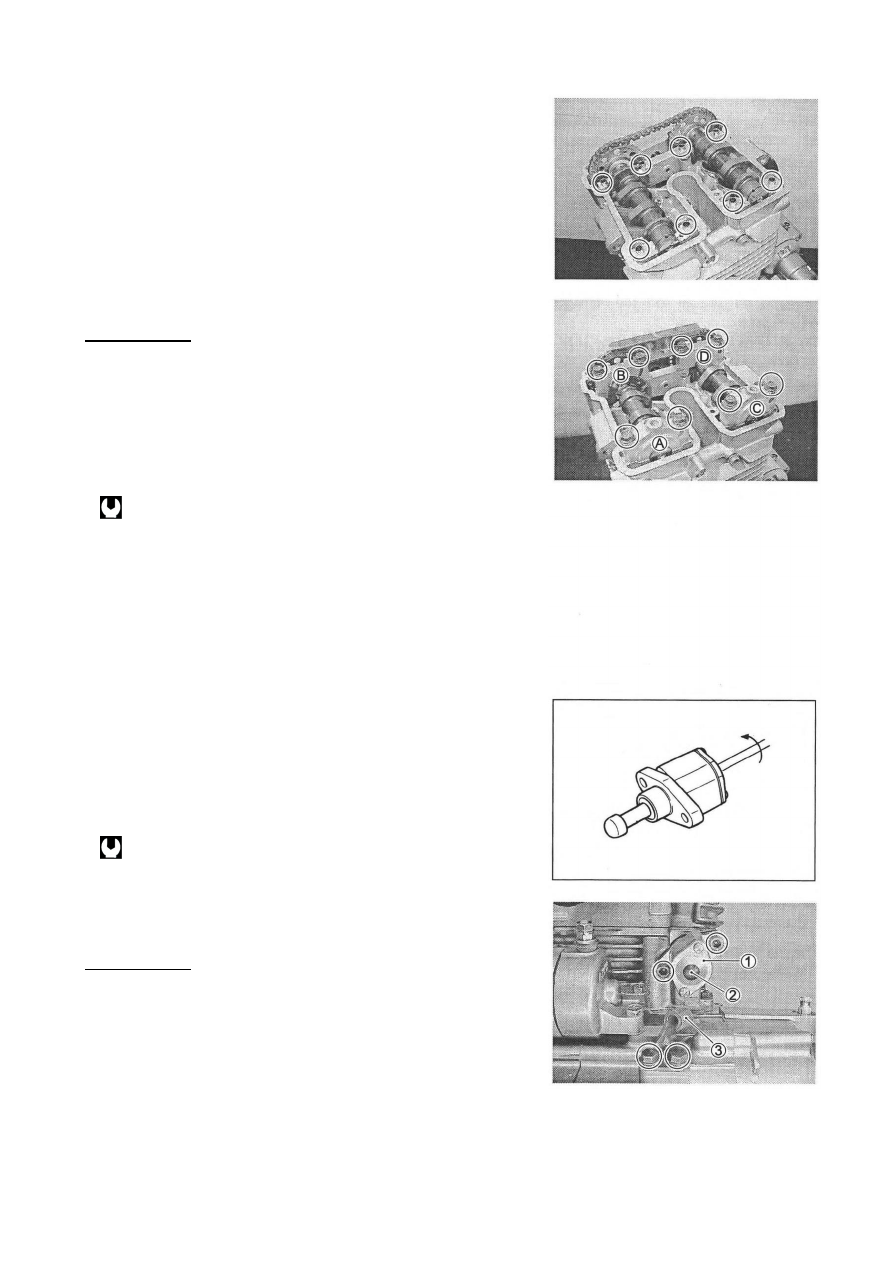

ДВИГАТЕЛЬ 3 - 61



•  Вставьте установочные штифты крышек подшипников.










•  Затяните крепеж крышек и направляющей цепи.





!ВНИМАНИЕ
Положение  каждой  крышки  подшипника  определяется
отлитыми  на  них  буквами.  устанавливайте  крышки
правильно.
ПРИМЕЧАНИЕ:
Неравномерная  затяжка  болтов  крышек  подшипников
может  привести  к  повреждению  головки  цилиндра  или
распредвалов.
• Затяните болты крышек соответствующим моментом.




Болты крышек подшипников: 10 Н*м (1,0 кгс*м)













НАТЯЖИТЕЛЬ ЦЕПИ

•  Зафиксируйте

пружину

растяжения

шлицевой

отверткой.

•  Установите  натяжитель  цепи  ф  на  цилиндр  и  затяните
его крепеж соответствующим моментом.

Болты натяжителя цепи: 10 Н*м (1,0 кгс*м)


ПРИМЕЧАНИЕ:
После  установки  натяжителя  цепи  поверните  отвертку
против часовой стрелки.

!ВНИМАНИЕ
После установки регулятора натяжения цепи убедитесь
в его работе, проверив натяжение цепи.


•

 Установите резиновый колпачок (2).

•

Установите хомут тросика сцепления (3).





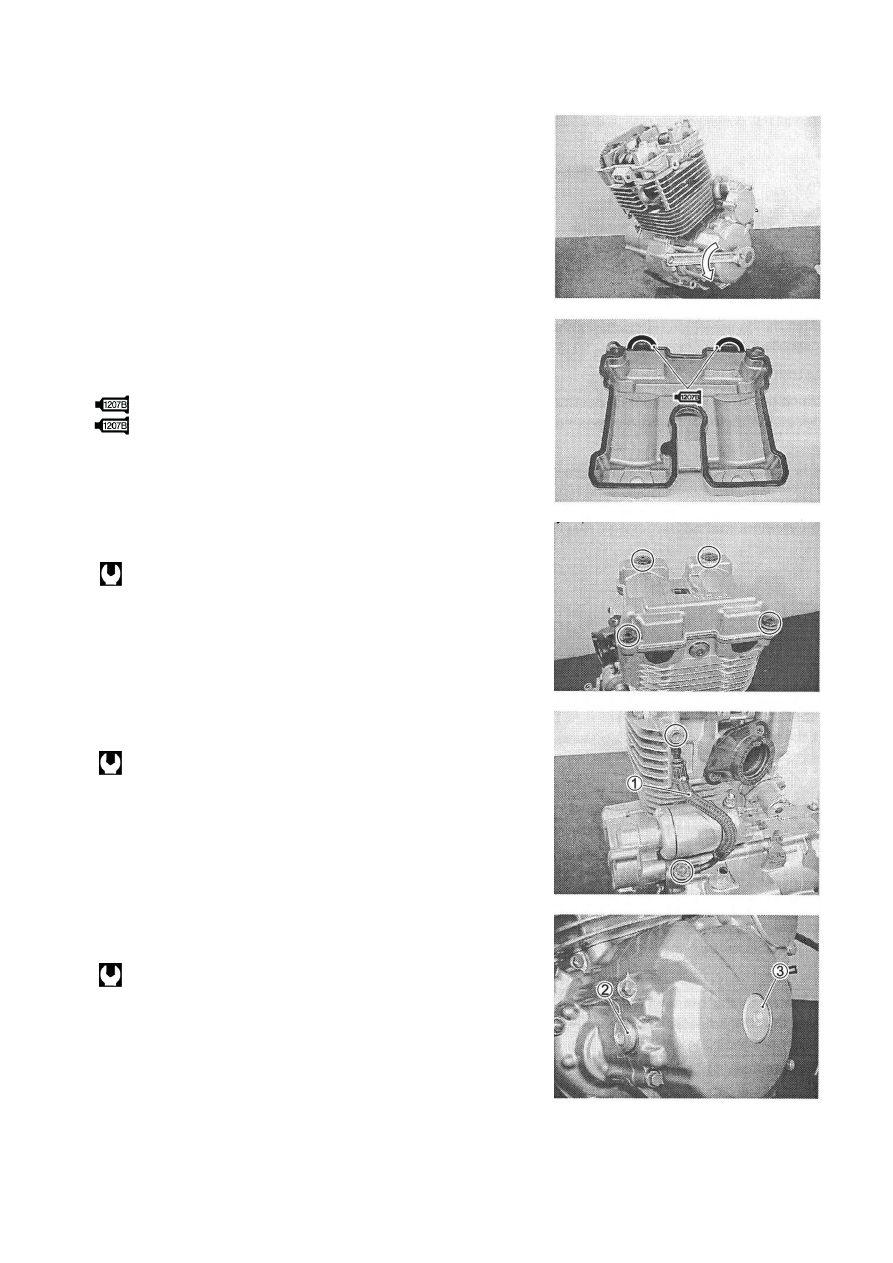

ДВИГАТЕЛЬ 3 - 62


КРЫШКА ГОЛОВКИ ЦИЛИНДРА

•

 Проверните ротор гератора на 2 оборота против часовой

стрелки  и  совместите  отметку  "Т"  на  роторе  генератора  с
центром контрольного отверстия,

•

 Перепроверьте положение распредвалов.

•

 Отрегулируйте зазор по клапанам. (раздел...2 - 5)







•

 Тщательно  сотрите  масло  с  сопрягаемых  поверхностей

головки и крышки цилиндра.

•

 Нанесите  SUZUKI  BOND  "1207В"  на  прокладку

головки со стороны звезд, как показано на рисунке.

99104-31140: SUZUKI BOND "1207В" (для США)
99000-31140:  SUZUKI  BOND  "1207"  (для  других
стран)





•  Установите  крышку  на  головку  цилиндра  и  затяните
крепеж соответствующим моментом.

Болты крышки головки цилиндра:
Предварительная  затяжка:  10  Н*м  (1,0  кгс*м)
Окончательная затяжка: 14 Н*м (1,4 кгс*м)






•  Установите  патрубок  радиатора  (1)  и  затяните  его
крепеж соответствующим моментом.




Болты патрубка радиатора: 20 Н*м (2,0 кгс*м)








•  Установите  заглушку  (2)  и  пробку  (3)  крышки
генератора,  после  чего  затяните  их  соответствующим
моментом.





Заглушка  для  проверки  зазора  по  клапанам:  23
Н*м (2,3 кгс*м)
Пробка крышки генератора: 11 Н*м (1,1 кгс*м)
