Мотоцикл Сузуки DR-Z250. Руководство - часть 23





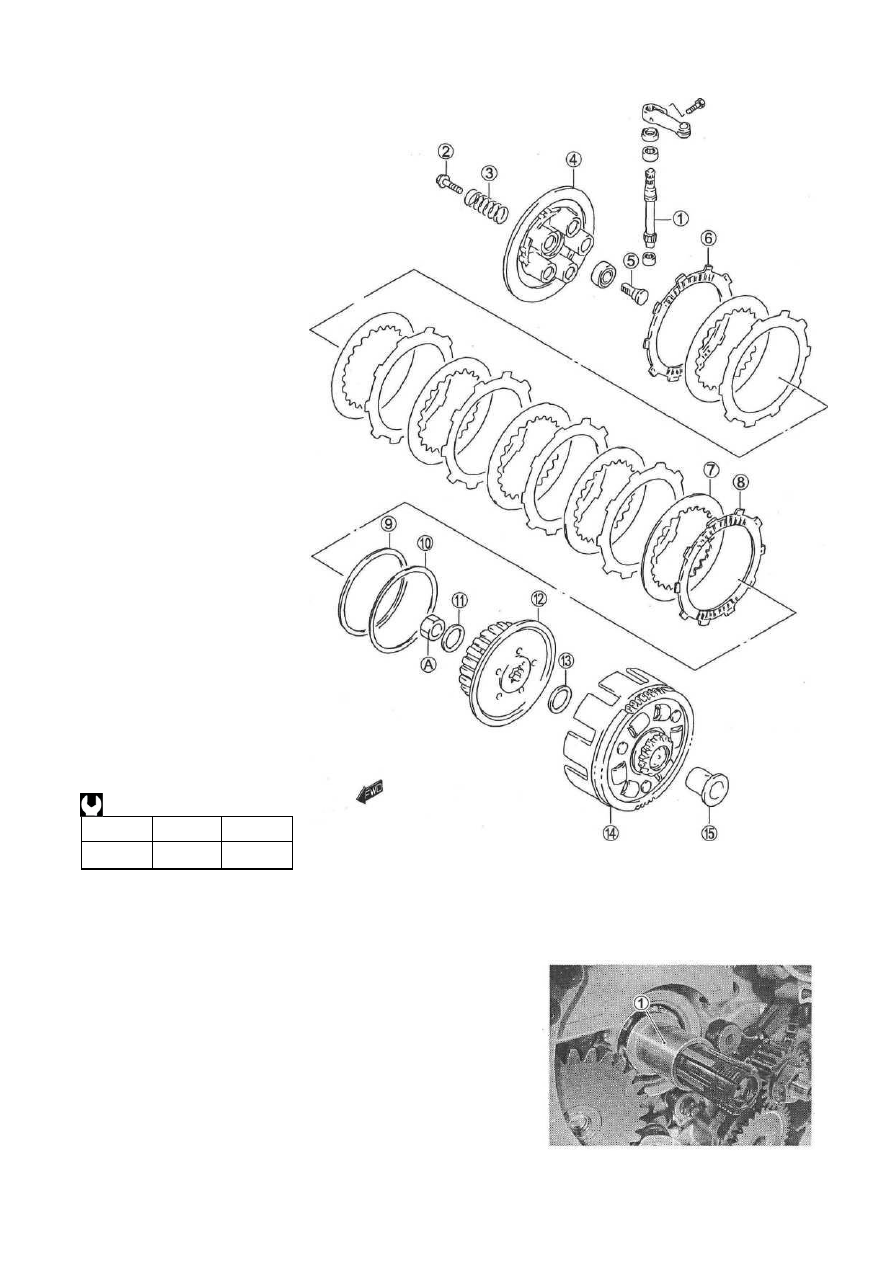

ДВИГАТЕЛЬ 3 - 51



1  Вал привода выключения
сцепления
2  Болт
3  Пружина
4  Нажимной диск
5  Шток выключения сцепления
6  Ведущий диск (6 шт.)
7  Ведомый диск (6 шт.)
8  Ведущий диск (1 шт.)
9  Пружинная шайба
10 Гнездо пружинной шайбы
11 Шайба
12 Внутренний барабан сцепления
13 Шайба
14 Корзина сцепления
15 Дистанционная втулка

(А) Контрящая гайка внутреннего
барабана сцепления































•  Установите дистанционную втулку (1) на вторичный вал
















Деталь

Н*м

Кгс*м

®



50



5.0



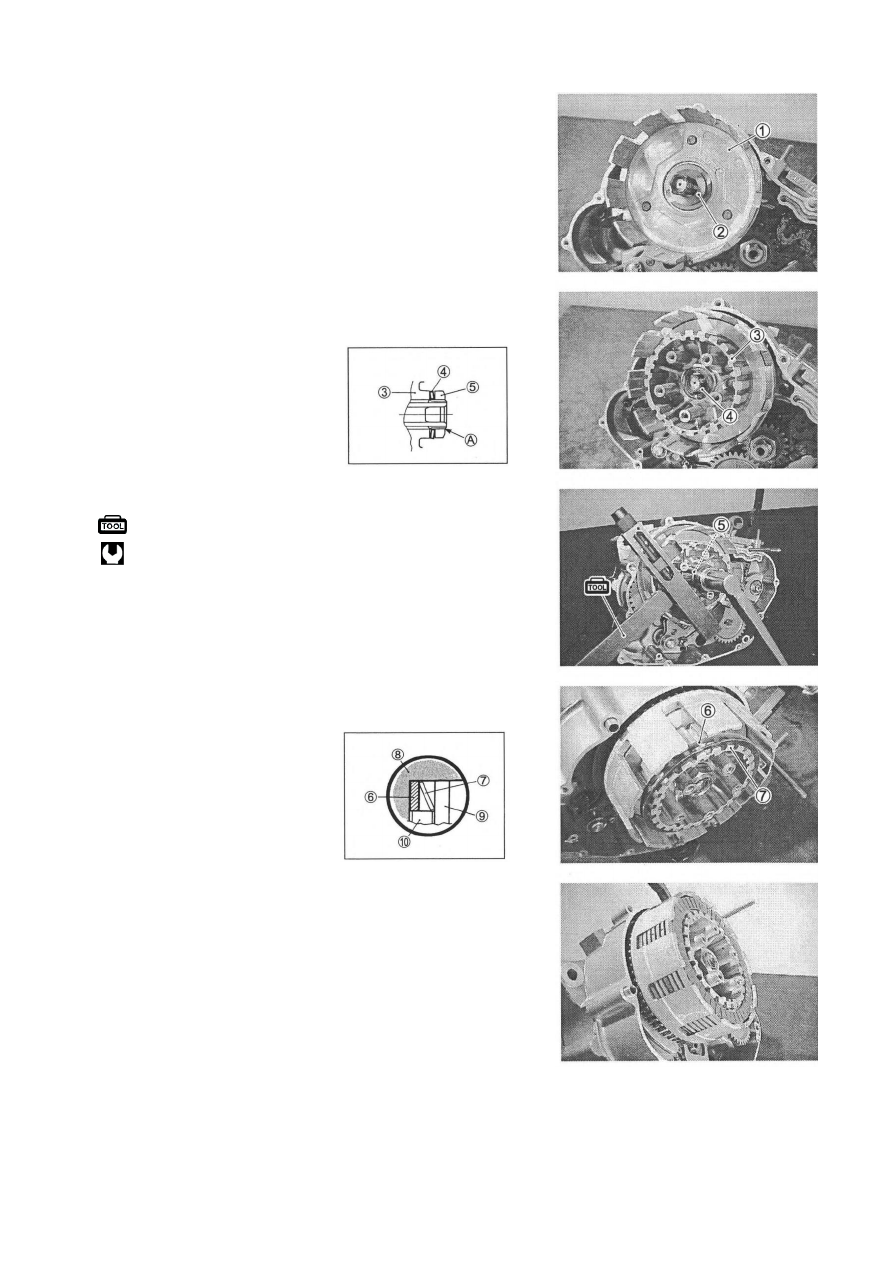

ДВИГАТЕЛЬ 3 - 52



•  Установите корзину сцепления (1) и упорную шайбу (2)














•  Установите  внутренний  барабан  сцепления  (3),
стопорную шайбу (4) и гайку (5)

ПРИМЕЧАНИЕ:
Шайба  (4)  вогнутой  стороной
должна быть обращена в сторону
внутреннего барабана сцепления





•

Затяните гайку (?) соответствующим моментом

09920-53740: Держатель барабана
Гайка  внутреннего  барабана  сцепления:  50  Н*м
(5 кгс*м)

•

Законтрите гайку (4) кернением в месте (А)






•  Установите  волнистую  шайбу  (7)  ее  гнездо  (6)
внутренний барабан (8) как показано на рисунке
(9) Ведомый диск
(10) Ведущий диск №2






•  Установите ведущие и ведомые диски один за другим в
предписанном порядке, сначала ведущий диск









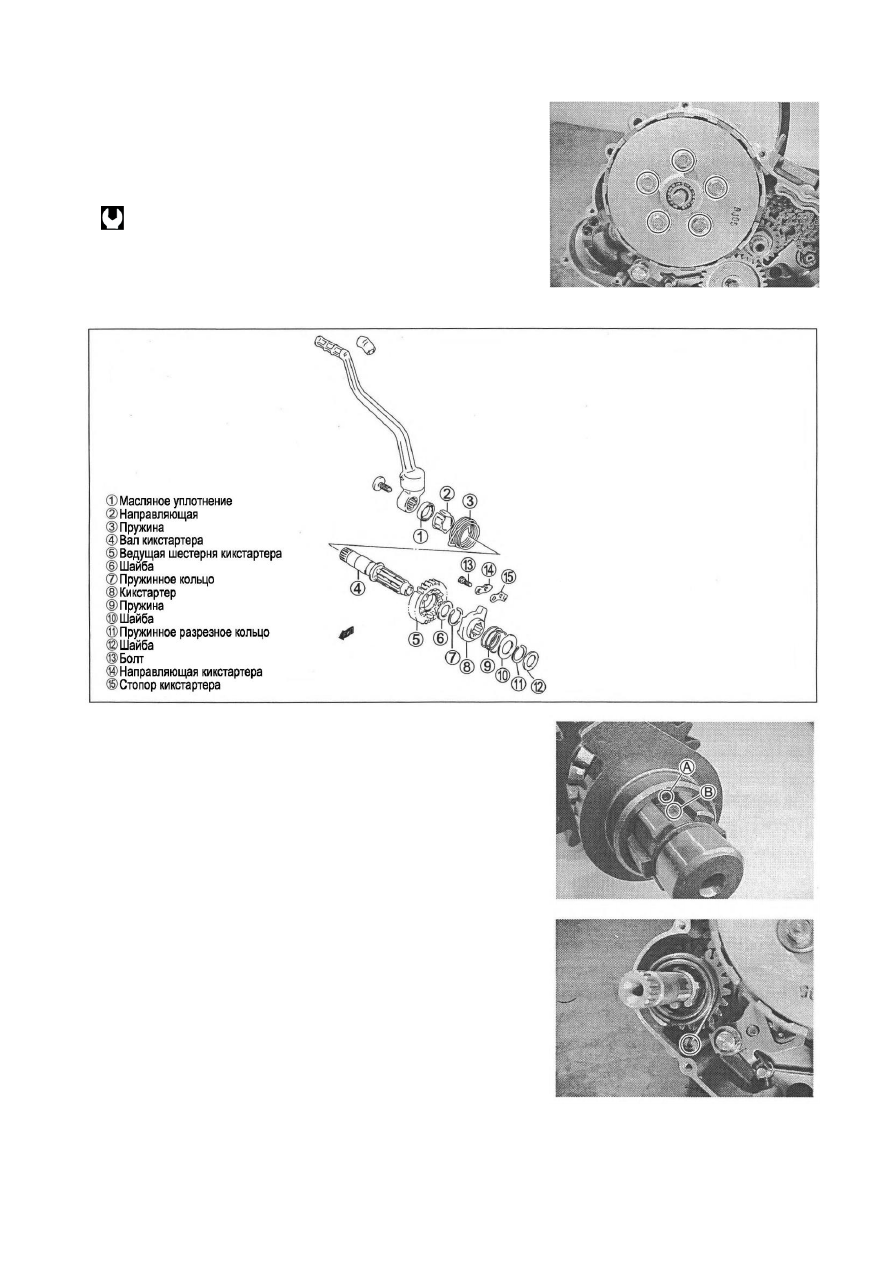

ДВИГАТЕЛЬ 3 - 53



•  Вставьте шток выключения сцепления в нажимной диск
и установите его на корзину сцепления.
•  Установите на нажимной диск пружины и их болты.
•  Затяните болты пружин по диагонали соответствующим
моментом.





Болты пружин сцепления: 10 Н*м (1,0 кгс'м)






КИКСТАРТЕР





•  При  установке  ведущей  шестерни  кикстартера  на  вал
совместите метку (А) на кикстартере с канавкой (Б) на валу
кикстартера.







•  Установите вал кикстартера в сборе, после чего зацепите
конец пружины за бобышку картера.









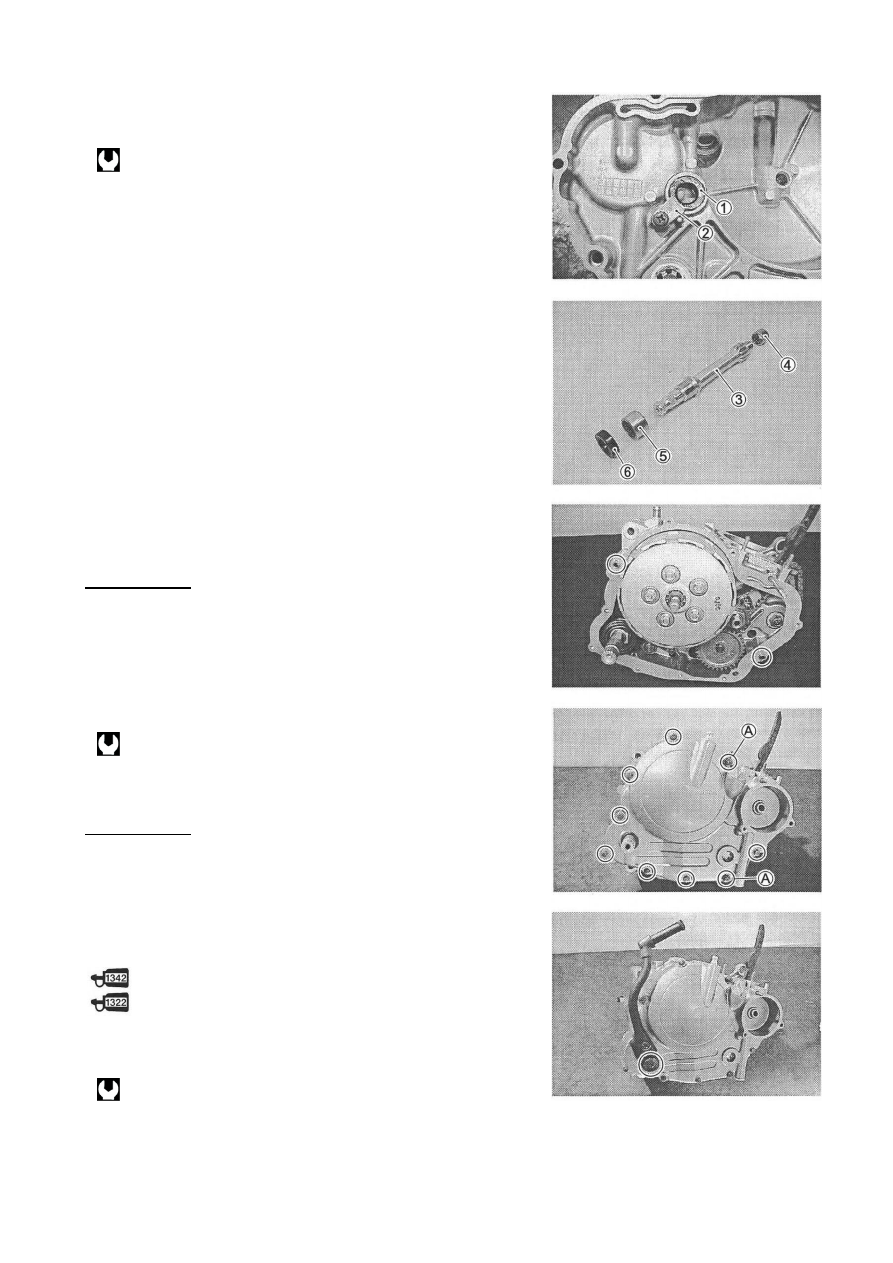

ДВИГАТЕЛЬ 3 - 54



•  Установите  на  крышку  сцепления  новые  масляные
уплотнения (1) и фиксаторы (2)










Болт фиксатора: 8 Н*м (0,8 кгс*м)



•  Затяните болт фиксатора соответствующим моментом.





•  Установите  валик  привода  выключения  сцепления  (3),
подшипники (4) (5) и масляное уплотнение (6).









•  Установите  на  корпус  штифты,  новую  прокладку  и
крышку сцепления.

!ВНИМАНИЕ
Для избежания течей используйте новую прокладку





•  Затяните болты сцепления до указанного момента







Болты  пружин  сцепления:  10  Н*м  (1,0  кгс*м)

ПРИМЕЧАНИЕ:
Зубья  штока  выключения  сцепления  должны  быть
обращены вперед.
!ВНИМАНИЕ
Для избежания течей используйте новую прокладку




Нанесите  фиксатор  THREAD  LOCK  SUPER  "1322"  или
THREAD LOCK "1342"на установочный болт кикстартера.




99000-32050: THREAD LOCK "1342" (для США)
99000-32110: THREAD LOCK SUPER "1322" (для
других стран)

•  Затяните

установочный

болт

кикстартера

соответствующим моментом.





Установочный  болт  кикстартера:  23  Н*м  (2,3

кгс*м)
