Мотоцикл Сузуки DR-Z250. Руководство - часть 22

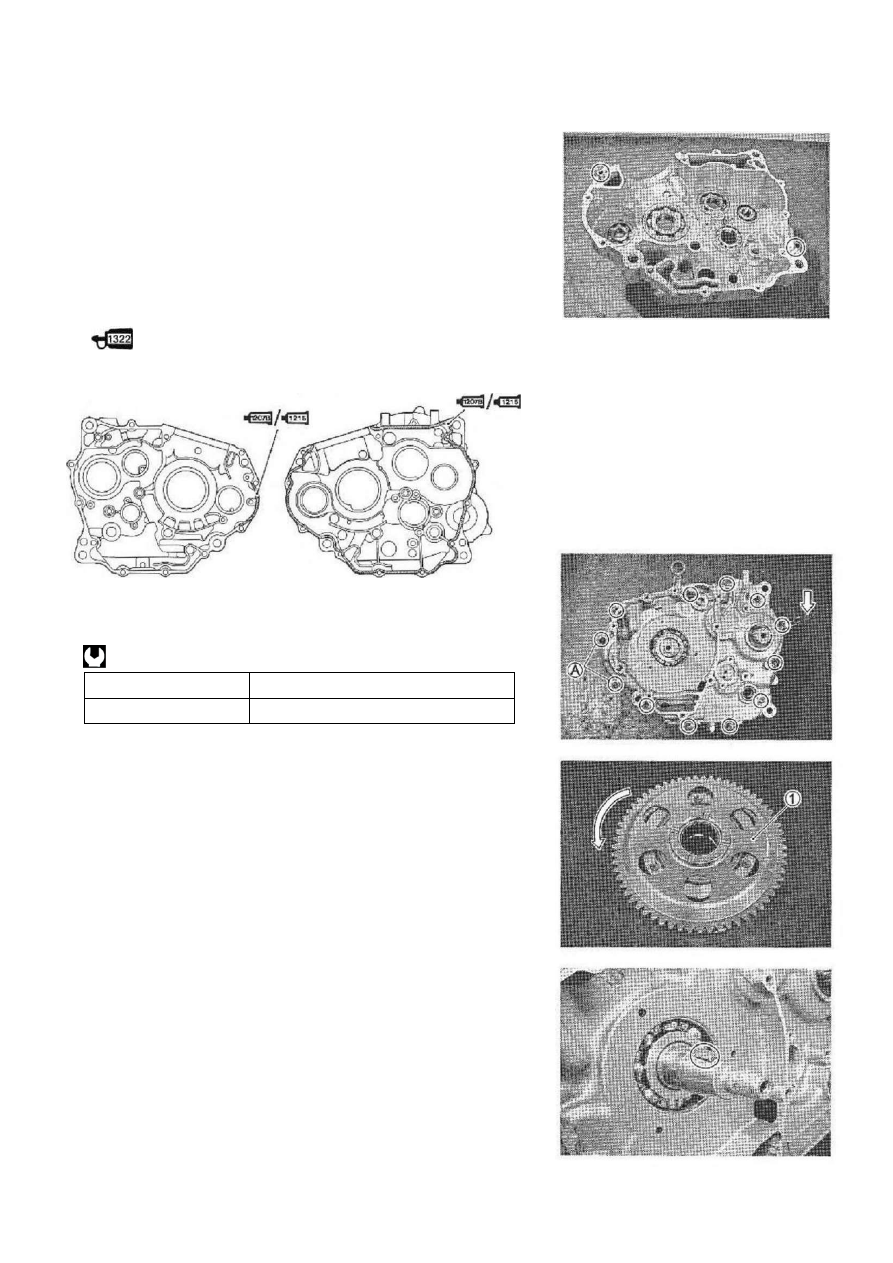

ДВИГАТЕЛЬ 3 - 47




КАРТЕР
•  Удалите  герметик  с  привалочных  поверхностей  левой  и
правой  половин  картера  и  тщательно  сотрите  масляные
пятна.
•  Установите  в  левую  половину  установочные  штифты,
как показано на рисунке.
•  Смажьте маслом нижнюю головку шатуна и шестерни.
•  Нанесите  "SUZUKI  BOND  1207В"  на  привалочные
поверхности  левой  и  правой  половин  картера  и  в  течение
нескольких минут соберите картер.


99104-31140: SUZUKI BOND 1207В (для США)
99000-31110: SUZUKI BOND 1215 (для остальных

стран)











•    Закрепите в нужном положении хомуты для проводки.
•  Затяните крепеж картера соответствующим моментом.


Крепеж картера

Болты A



17 Н*м (1,7 кгс*м)



Остальной крепеж



11 Н*м (1,1 кгс*м)




•  После  затяжки  крепежа  проверьте  валы  на  легкость
вращения.
•  При

обнаружении

повышенного

сопротивления

вращению

попытайтесь

освободить  валы  легким  постукиванием  пластмассовым
молотком.

УСТАНОВКА ГЕНЕРАТОРА
•   Установите шестерню привода стартера (1) на сцепление
стартера.


•  Обезжирьте  коническую  часть  ротора  генератора  и
коленвала.
•  Установите шпонку.




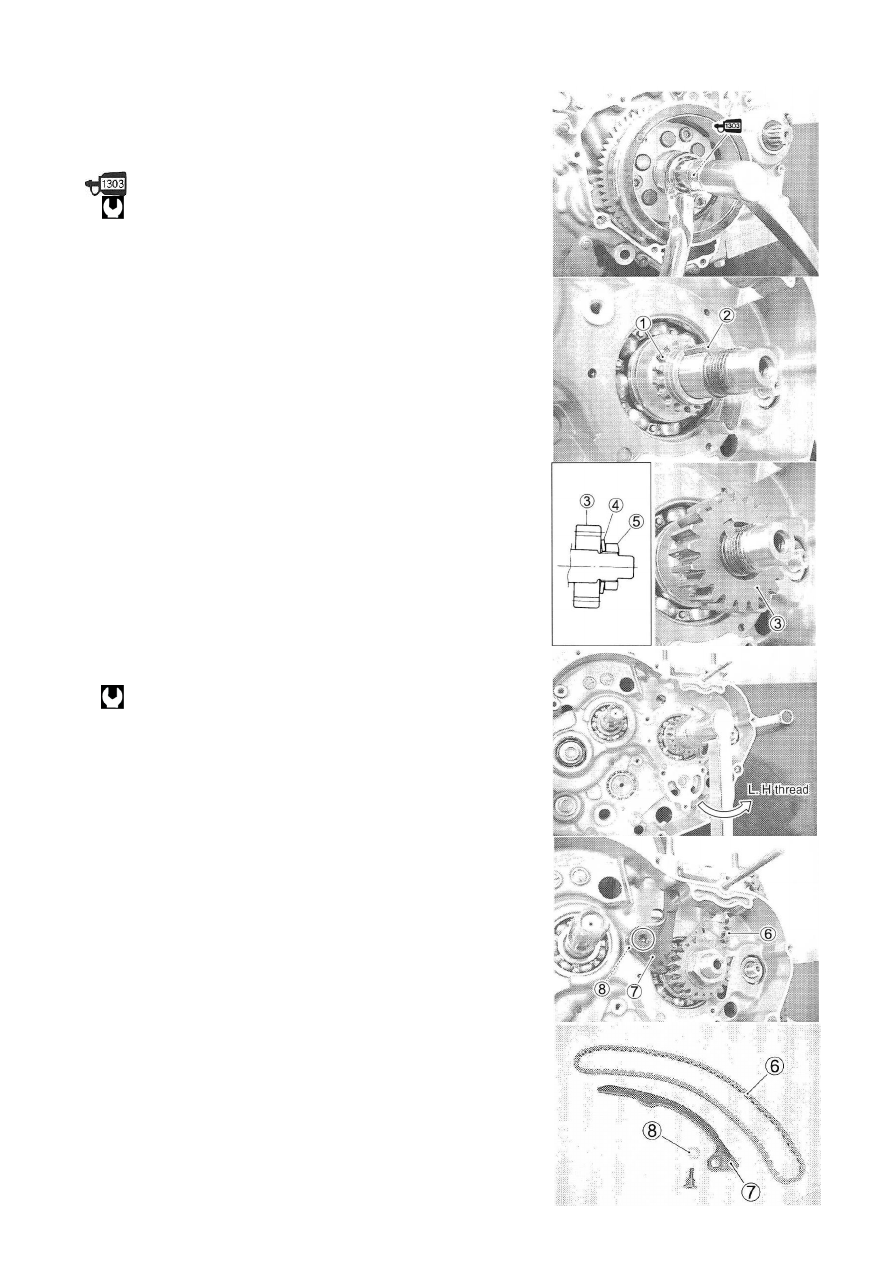

ДВИГАТЕЛЬ 3 - 48



•  Установите сборку ротора генератора.
•  Наложите  THREAD  LOCK  SUPER  “1303”  на  резьбу
гайки  ротора  генератора  и  затените  ее  с  заданным
моментом.

99000-32030: THREAD LOCK SUPER “1303”



Момент затяжки гайки ротора генератора:





100 N*m (10 кгс*м, 72,5 lb-ft)





ВЕДУЩЕЕ ЗУБЧАТОЕ КОЛЕСО


•  Установите звездочку цепи ГРМ (1).
•  Вставьте ключ (2) в слот на коленвале.





Установите ведущее зубчатое колесо (3), совместив прорезь
и ключ.
•  Установите  волнистую  шайбу  (4)  и  гайку  ведущего
зубчатого колеса (5), как показано на иллюстрации.

ПРИМЕЧАНИЕ:
Гайка (5) имеет левостороннюю резьбу.



•  Затяните  гайку  ведущего  зубчатого  колеса  с  заданным
моментом, удерживая ротор генератора 27-мм ключом.

Момент  затяжки  гайки  ведущего  зубчатого
колеса:
70 N*m (7.0 кгс*м, 50,5 lb-ft).






•  Установите цепь ГРМ (6) на звездочку.









•  Установите тензометр (7) и шайбу (8)





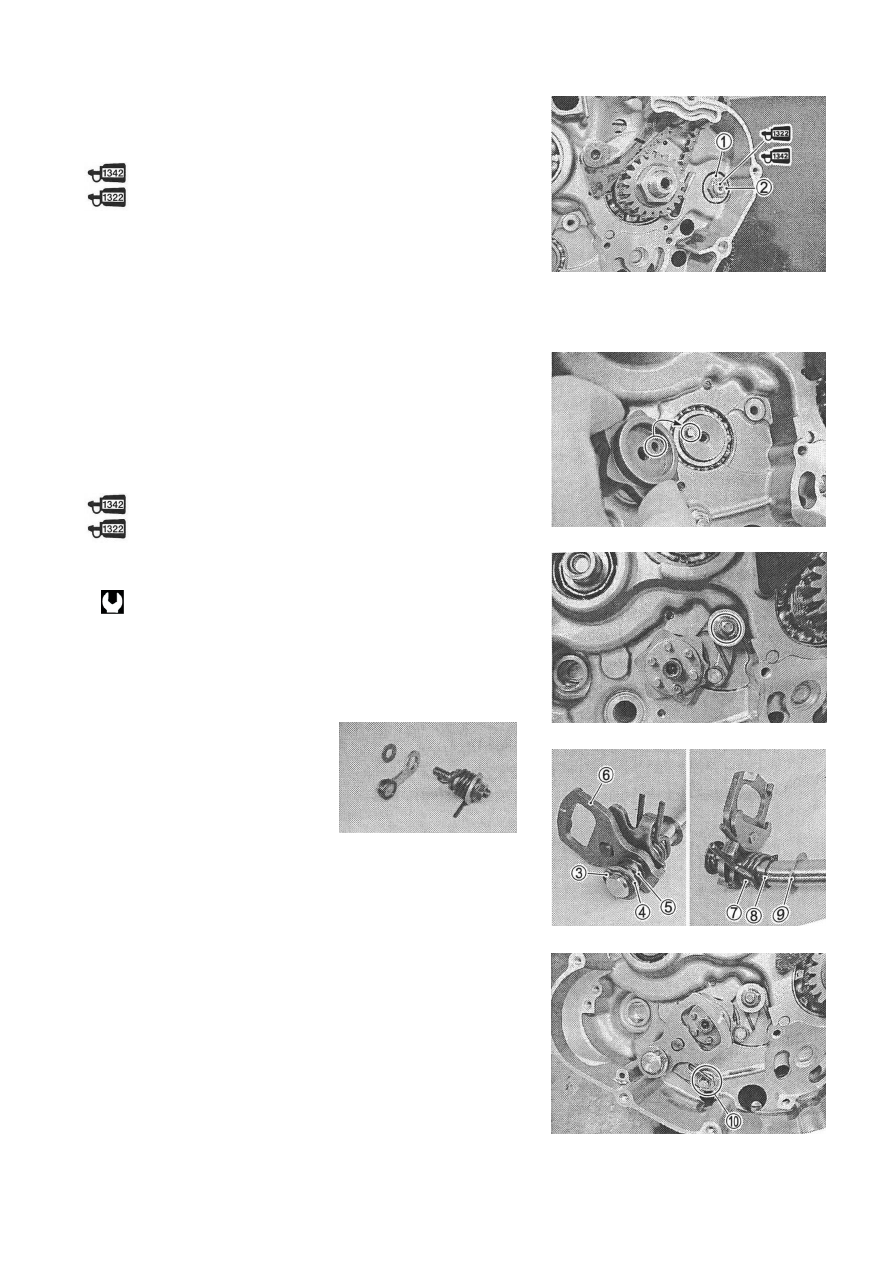

ДВИГАТЕЛЬ 3 - 49


ГАЙКА БАЛАНСИРА
•  Нанесите фиксатор резьбы THREAD LOCK SUPER
"1322" или THREAD LOCK "1342" на резьбу вала.

99000-32050:  THREAD  LOCK  1342  (Для
США)
99000-32110:  THREAD  LOCK  SUPER  1322

(Для других стран)

•  Установите шайбу (1)
•  Затяните

гайку

балансира

соответствующим

моментом, удерживая ротор генератора ключом на 27.
•  Застопорите гайку (2) балансира кернением.

ПЕРЕДАЧА
•  Совместите отверстие в кулачке фиксатора передач
со штифтом на барабане селектора
•  Нанесите  немного  фиксатора  резьбы  THREAD
LOCK  SUPER  "1322"  или  THREAD  LOCK"1342"  на
резьбу  болта  кулачка  фиксатора  передач  и  затяните
соответствующим моментом.

99000-32050:  THREAD  LOCK  1342"(Для
США)
99000-32110:  THREAD  LOCK  SUPER  1322"

(Для других стран)






Болт  кулачка  фиксатора  передач:  10  Н*м

(1,0 кгс*м)

•  Установите  стопор  барабана  селектора  и  его
пружину
•  Затяните болт стопора соответствующим моментом






•  Установите  стопорные  пружинные  кольца  (3),  (8),
шайбы  (4),  (9),  пружины  (5),  (7),  и  рычаг  (6)
переключения передач на шток переключения передач


•  Установите шток переключения передач

ПРИМЕЧАНИЕ:
Стопор    (10)  расположите  между  концами
возвратной пружины



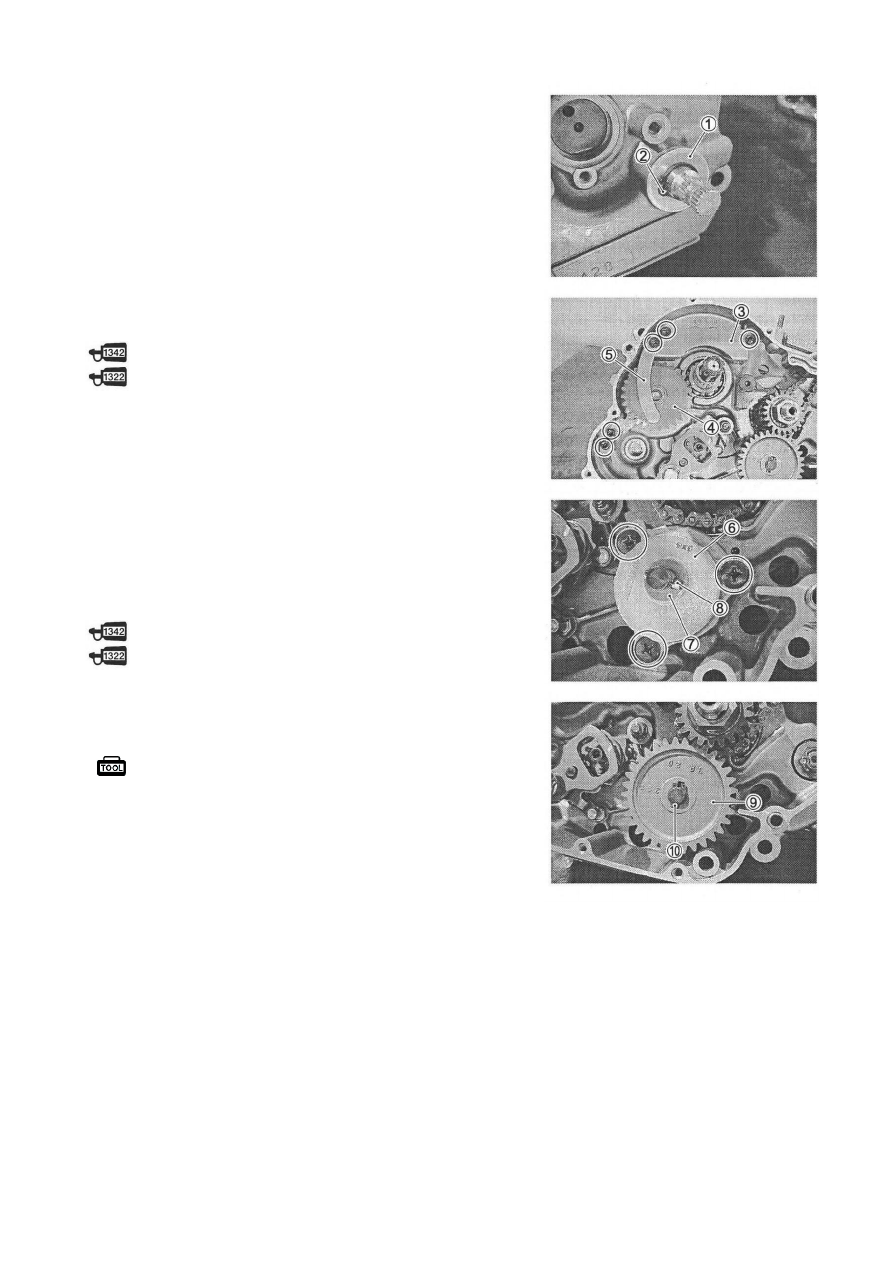

ДВИГАТЕЛЬ 3 - 50



•  Установите на вал передачи шайбу и пружинное кольцо.















•  Нанесите на резьбу крепежа немного фиксатора резьбы
THREAD LOCK SUPER 1322 или THREAD LOCK 1342




99000-32050: THREAD LOCK "1342" (Для США)
99000-32110:  THREAD  LOCK  SUPER  "1322"
(Для других стран)

•

Установите перегородку (3)

•

Установите промежуточную шестерню кик-стартера (4)

•

Установите фиксатор (5)



МАСЛЯНЫЙ НАСОС

•

Перед  установкой  масляного  насоса  (6)  нанесите  масло

на внутренние поверхности трения корпуса и вала

•

Нанесите  на  резьбу  крепежа  маслонасоса  немного

фиксатора  резьбы  THREAD  LOCK  SUPER  "1322"  или
THREAD LOCK"1342"

99000-32050: THREAD LOCK "1342" (Для США)
99000-32110:  THREAD  LOCK  SUPER  "1322"
(Для других стран)

•

Затянине крепеж маслонасоса

•

Установите шайбу (7) и шплинт (8)

Установите  шестерню  привода  насоса  (9)  и  стопорное
кольцо (10)

09900-06107:  Клещи  для  снятия  и  установки
разжимных колец
