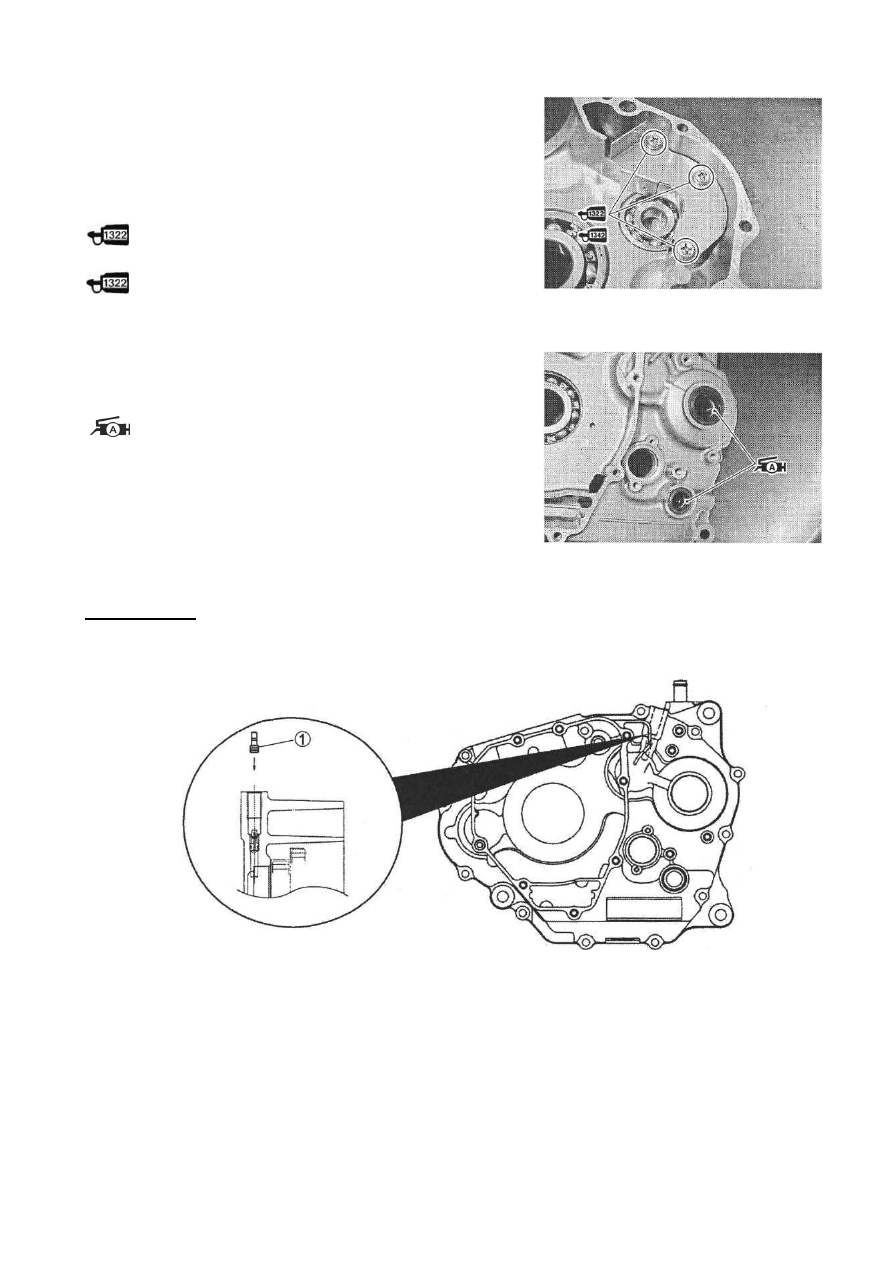

ДВИГАТЕЛЬ 3 - 43



•  Установите фиксатор подшипника балансирного вала.

ПРИМЕЧАНИЕ:
Нанесите  небольшое  количество  фиксатора  резьбы
THREAD  LOCK  SUPER  "1322"  или  THREAD  LOCK  "1342"
на резьбу винтов крепления фиксатора подшипника.





99000-32050: фиксатор резьбы THREAD LOCK

"1342" (Для США)



  99000-32110: фиксатор резьбы THREAD LOCK

SUPER "1322" (Для других стран)



МАСЛЯНЫЕ УПЛОТНЕНИЯ
•  Установите в отверстия картера масляные уплотнения.
•  Нанесите на кромки уплотнений смазку

99000-25030: SUZUKI SUPER GREASE "A" (Для
США)
99000-25010: SUZUKI SUPER GREASE "A" (Для
других стран)





•  Установите масляный жиклер (1)

! ВНИМАНИЕ
Резиновое уплотнительное кольцо замените новым.

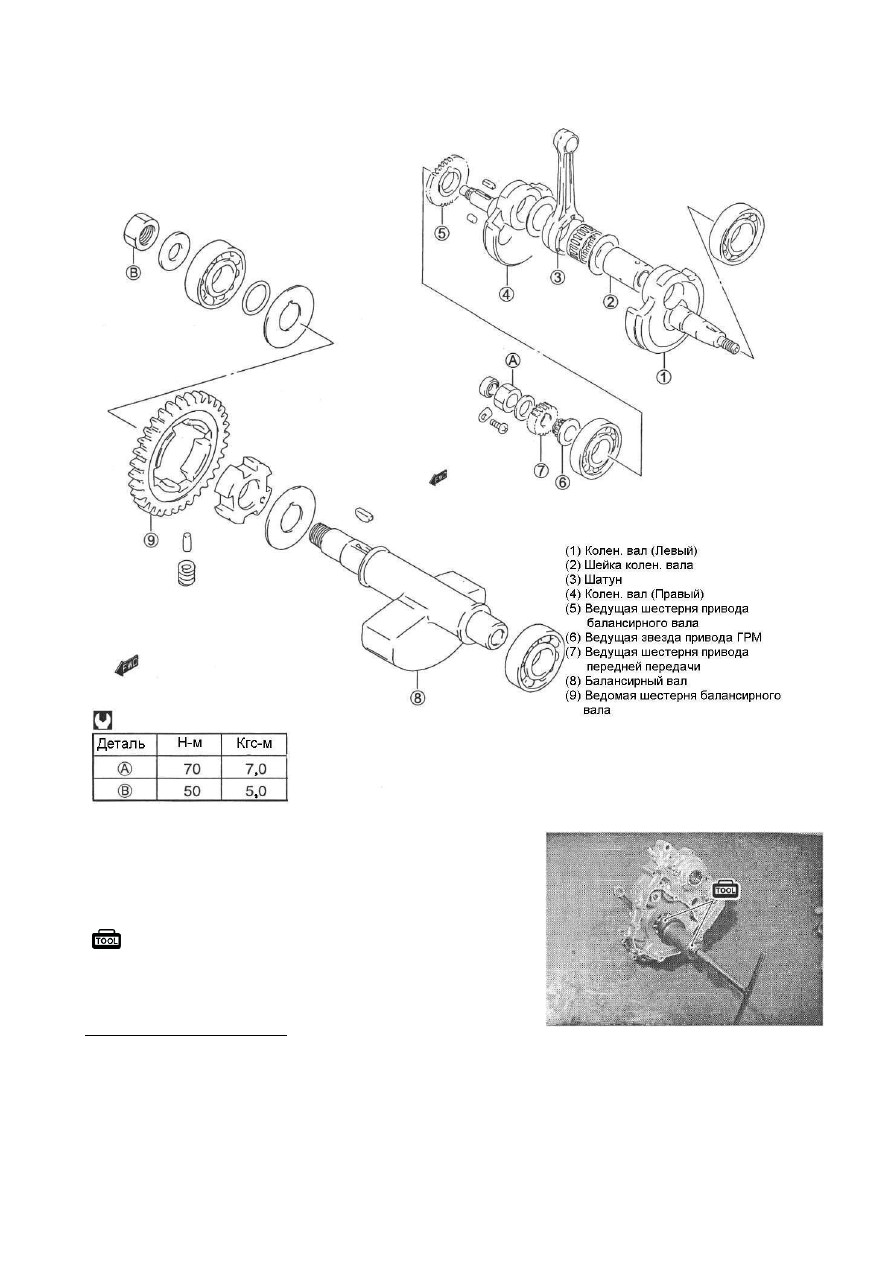

ДВИГАТЕЛЬ 3 - 44



КОЛЕНЧАТЫЙ ВАЛ И БАЛАНСИРНЫЙ ВАЛ



КОЛЕНЧАТЫЙ ВАЛ

•  При  установке  коленчатого  вала  в  картер  необходимо

запрессовывать  его  левую  сторону  в  левую  половину

картера используя специальный инструмент.


09910-32812:  Приспособление  для  установки
коленчатого вала.
09911-11310: Насадка
09910-20116: Держатель шатуна


! ПРЕДОСТОРОЖНОСТЬ
При  установке  коленчатого  вала  в  картер  никогда  не

постукивайте  по  нему  пластиковым  молотком.  Всегда

используйте специальное приспособление, иначе может

быть  нарушена  точность  совмещения  сопрягаемых

деталей.





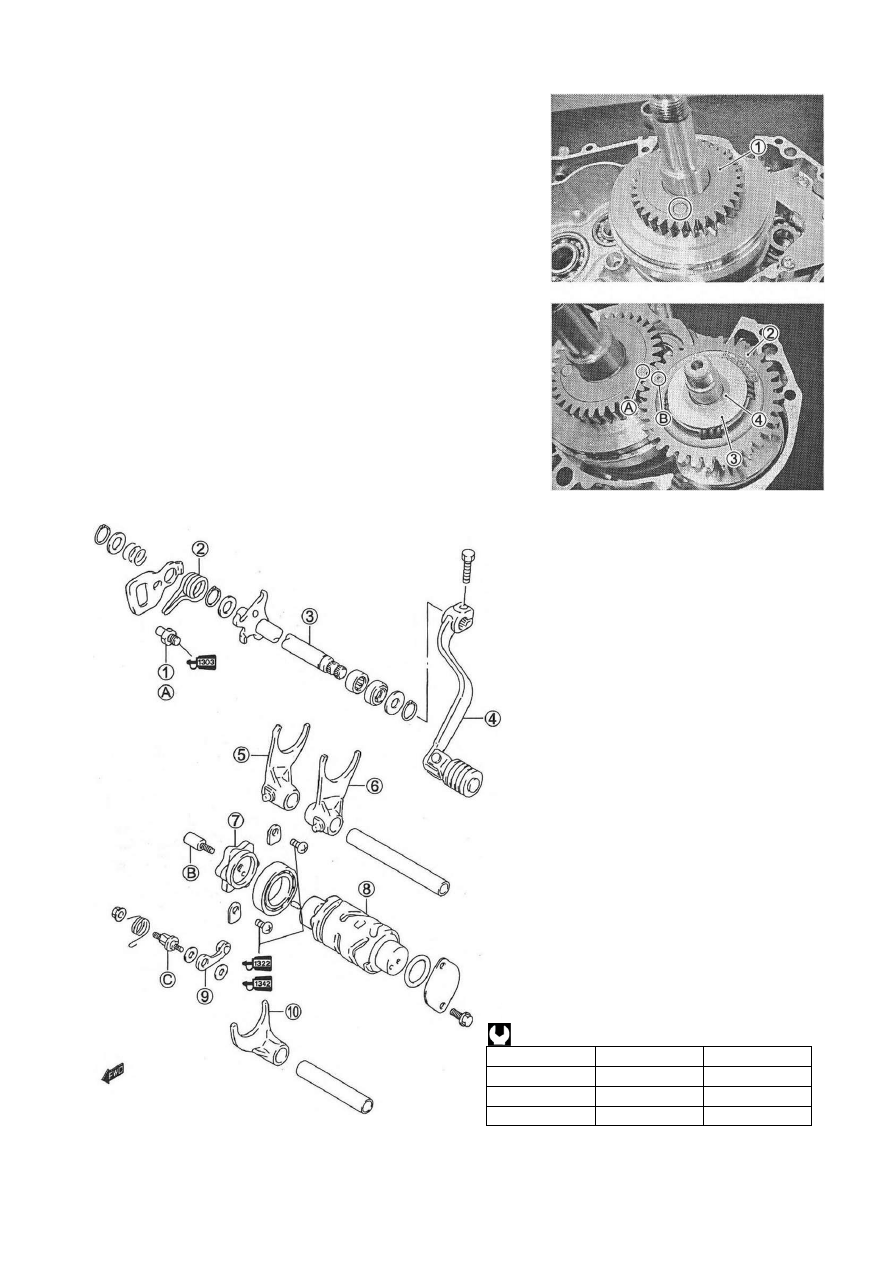

ДВИГАТЕЛЬ 3 - 45



БАЛАНСИРНЫЙ ВАЛ И ПЕРЕДАЧИ
•  При  установке  ведущей  шестерни  (1)  привода
балансирного  вала  совместите  со  штифтом  отверстие  в
щеке коленчатого вала








•

При  установке  ведомой  шестерни  (2)  совместите

отметки (A) и (B)

•

Установите шайбы (3) и (4)










СЕЛЕКТОР И ВИЛКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ






































(1)   Стопор
(2)   Возвратная пружина
(3)   Вал переключения
передач
(4)   Лапка переключения
передач
(5)   Вилка №16)   Вилка №2
(7)   Кулачок фиксатора
(8)   Селектор переключения
передач
(9)  Фиксатор селектора
(10) Вилка №3

ДЕТАЛЬ

Н-м

Кгс-М

(А)

19

1,9

(B)

10

1,0

(C)

10

1,0



ДВИГАТЕЛЬ 3 - 46



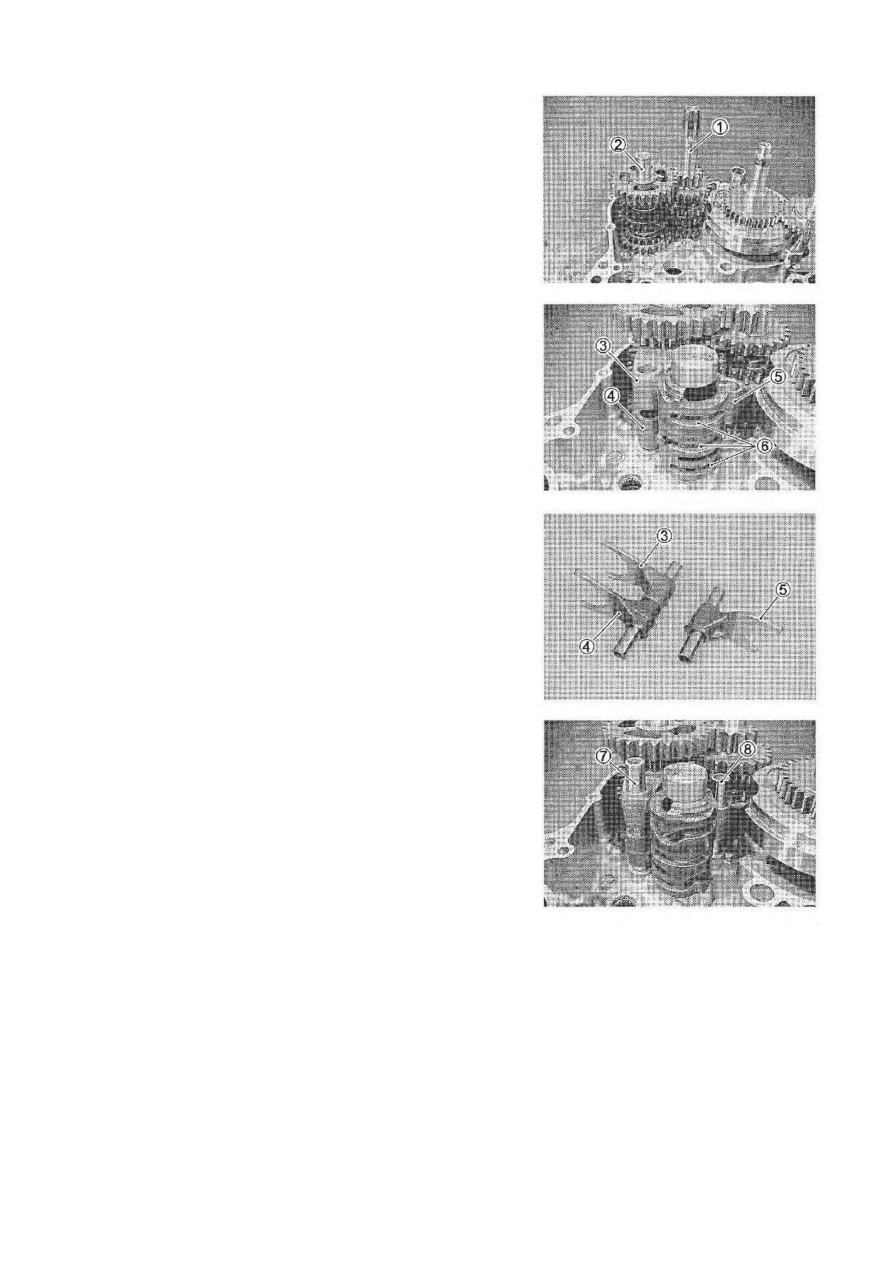

ТРАНСМИССИЯ
•  Установите  ведомый  (1)  и  ведущий  (2)  валы  в  сборе  в
левую часть картера.








МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
•  Установите  вилки  (3),  (4),и  (5)  в  соответствующие
канавки (6).











(3) : Вилка №1
(4) : Вилка №2
(5) : Вилка №3
ПРИМЕЧАНИЕ:
Используемые  вилки  -  (3),  (4)  и  (5)  очень  похожи.
Внимательно рассмотрите фотографию для того, чтобы
установить их в правильном положении.



• Установите валы вилок (7) и (8) .
