ДВИГАТЕЛЬ 3 - 39
СБОРКА
Соберите ведущий и ведомый валы в порядке, обратном
разборке. Обратите внимание на следующее:
ПРИМЕЧАНИЕ:
* Втулки и шайбы проверьте вручную на отсутствие
заеданий. При обнаружении неполадок заменяйте их.
* Перед установкой шестерен нанесите моторное масло
на внутренние поверхности шестерен и втулок
* Перед установкой сальников нанесите на них смазку.
! ВНИМАНИЕ
* Никогда не используйте пружинные кольца повторно.
После снятия такого кольца с вала его следует
выбросить, вместо него установить новое.
* При установке нового кольца старайтесь не
раздвигать концы больше, чем необходимо для
установки на вал.
* После установки кольца убедитесь, что оно полностью
вошло в канавку и плотно стоит на своем месте.
ПРИМЕЧАНИЕ:

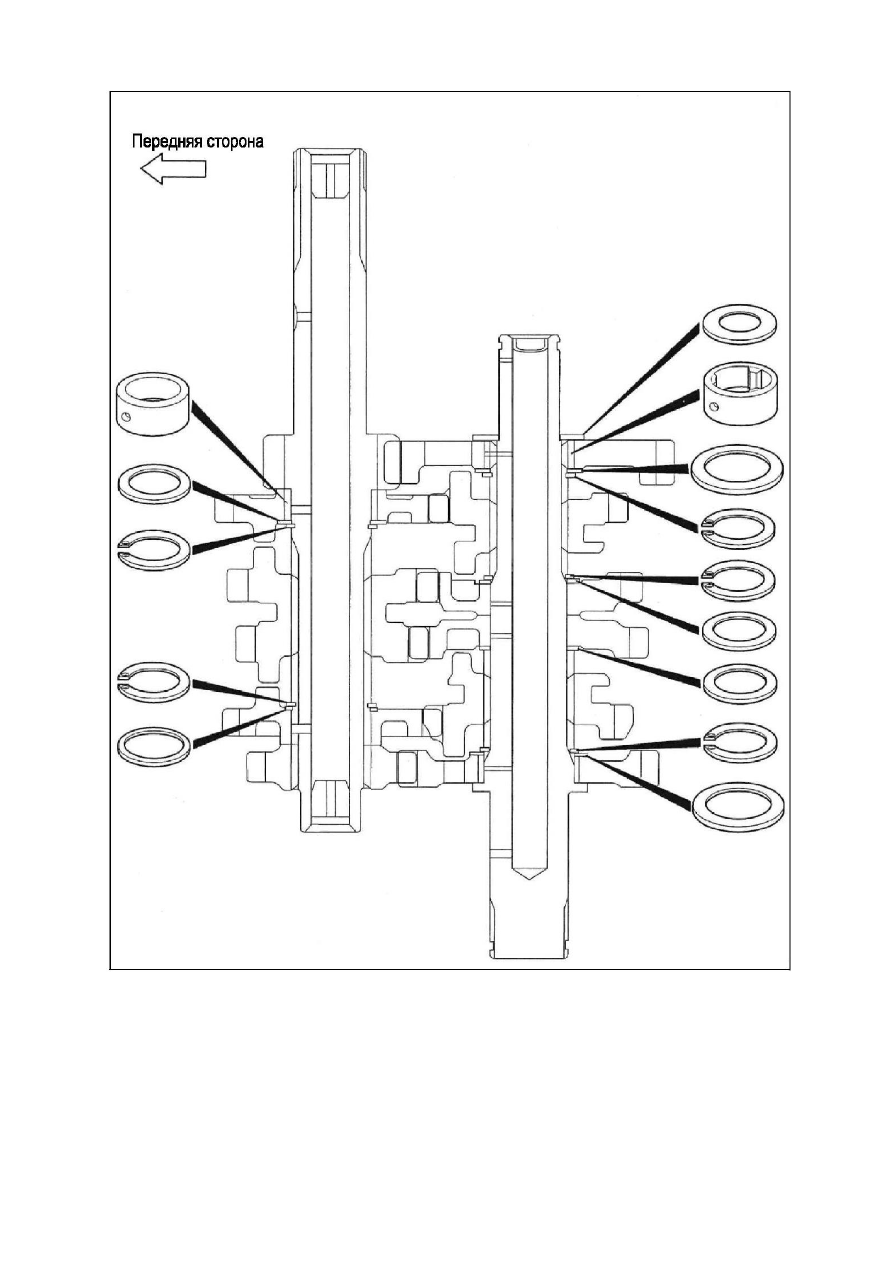

При сборке трансмиссии следует обратить внимание на
расположение и позиционирование всех шайб и пружинных
колец. Для правильной установки шестерен, шайб и
пружинных колец руководствуйтесь поперечным разрезом
(См. 3-40)
• При установке нового пружинного кольца обратите
внимание на его ориентацию. Прижмите его к стенке
канавки по направлению действующего при работе осевого
усилия. Закругленная кромка должна быть обращена к
шестерне.
! ВНИМАНИЕ
При установке втулки шестерни первой передачи
совместите смазочное отверстие (2) втулки с
соответствующим отверстием (1) на валу.
