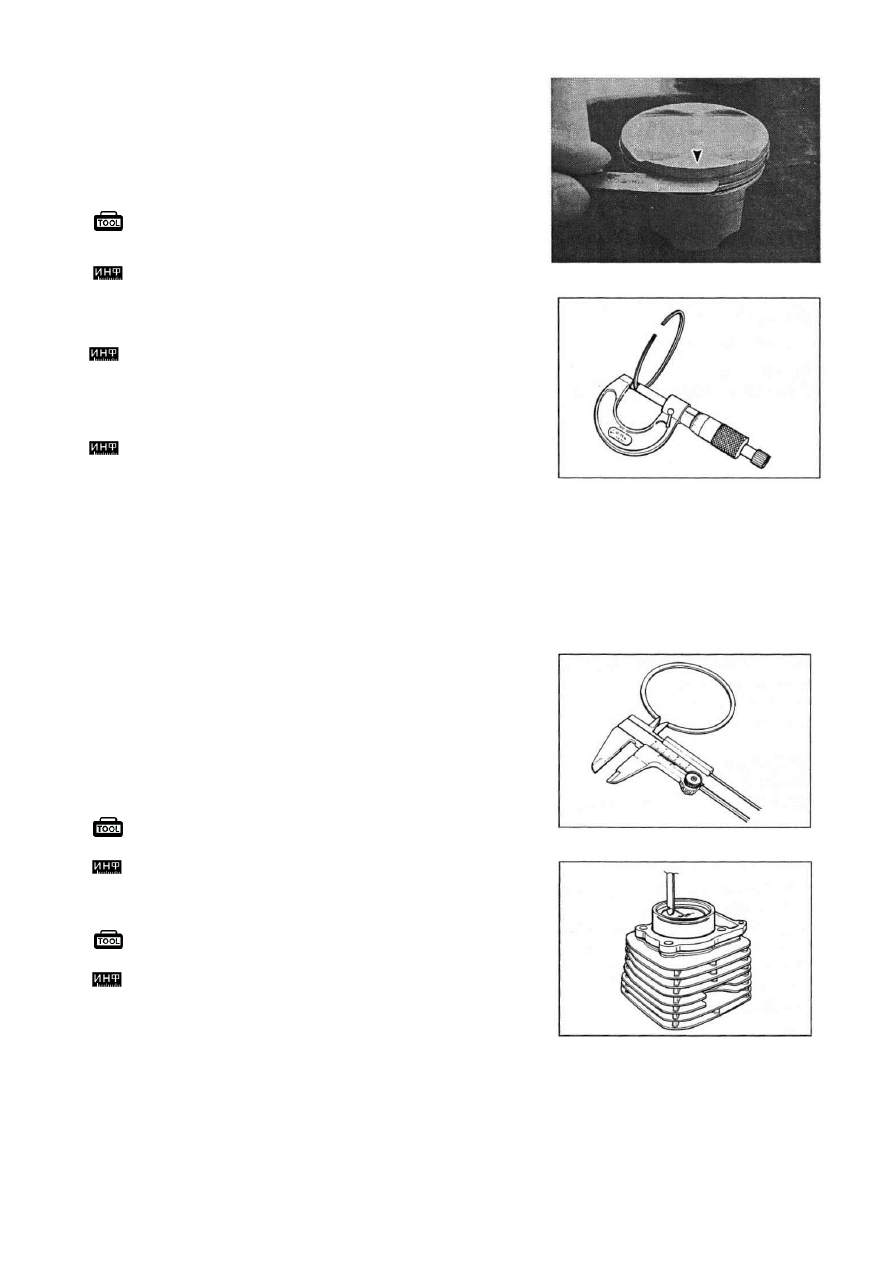

ДВИГАТЕЛЬ 3 - 31


ЗАЗОРЫ ПО ПОРШНЕВЫМ КОЛЬЦАМ

Замерьте  щупом  боковые  зазоры  по  первому  и  второму
поршневым  кольцам.  Если  какой-то  зазор  превышает
допустимый  предел,  замените  поршень  и  поршневые
кольца.


09900-20803: Щуп
09900-20205: Микрометр (0 - 25 мм)

Зазор по поршневым кольцам
Допустимый предел:
по первому и второму: 0,18 мм

Ширина поршневой канавки
Норма:
Первой и второй: 1,01 – 1,03 мм
Масляной канавки: 2,01 – 2,03 мм

Поршневое кольцо
Норма по толщине:
Первого и второго: 0,97 – 0,99 мм










ЗАЗОР  ПО  ЗАМКУ  ПОРШНЕВОГО  КОЛЬЦА  В
СВОБОДНОМ СОСТОЯНИИ И В СБОРЕ
Замерьте  штангенциркулем  зазор  в  замке  поршневого
кольца в свободном состоянии, потом установите кольцо в
цилиндр и замерьте зазор в замке щупом. Если какой-либо
зазор превышает допустимый предел, замените поршневое
кольцо новым


09900-20102: Штангенциркуль

Замковый зазор в свободном состоянии:
Допустимый  предел:  первого:  6,1  мм  второго  -
6,2 мм

09900-20803: Щуп

Зазор

в

замке

поршневого

кольца,

установленного в   цилиндр
Допустимый предел по 1 - му и второму: 0,50 мм





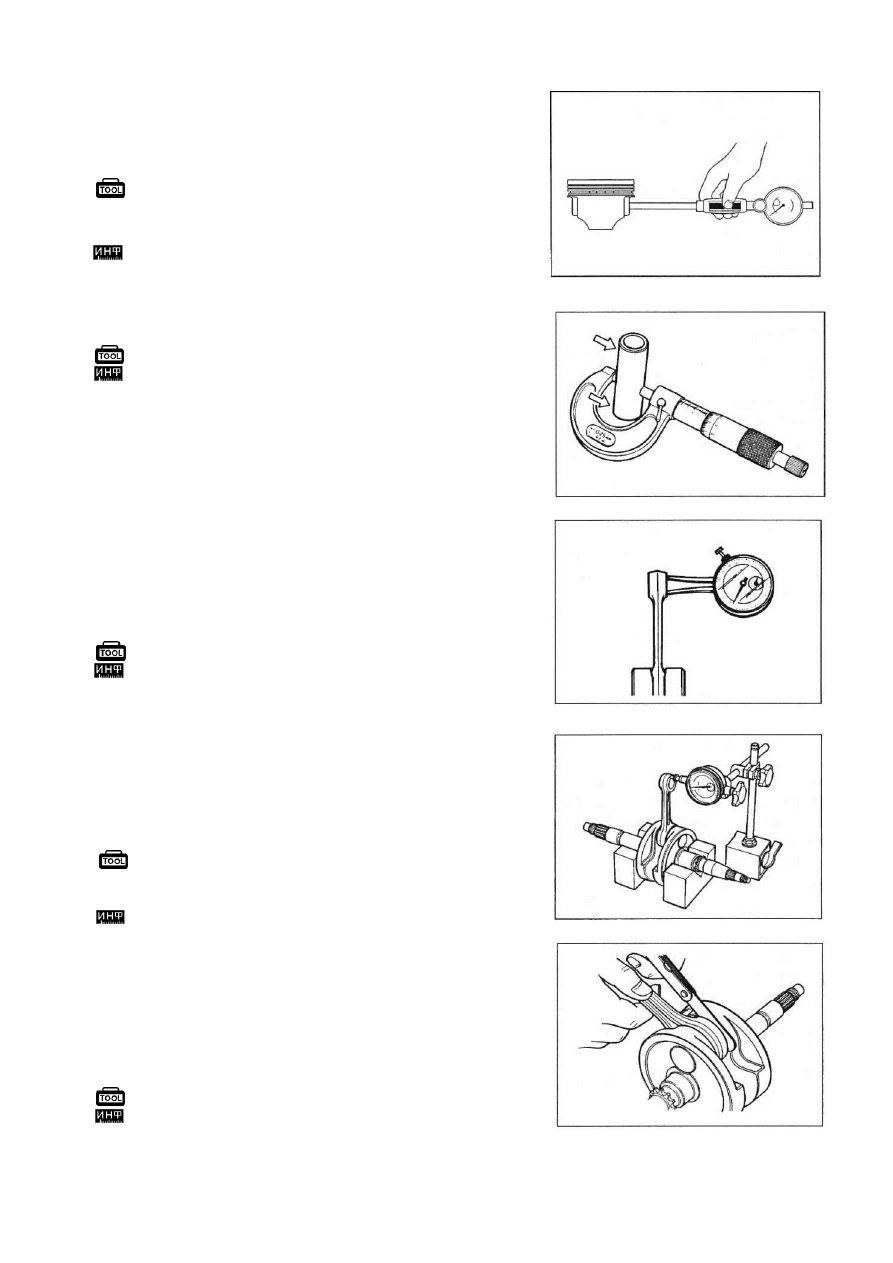

ДВИГАТЕЛЬ 3 - 32



ПОРШНЕВОЙ ПАЛЕЦ И ОТВЕРСТИЕ ПОД НЕГО
Измерьте  диаметр  отверстия  под  поршневой  палец
индикаторным  нутромером.  Если  диаметр  превышает
допустимый, замените поршень новым.



09900-20602:  Индикатор  часового  типа  (1/1000
мм)
09900-22403: Нутромер ( 1 8 - 3 5  мм)



Допустимый  предел  диаметра  отверстия    под
поршневой палец: 19,030  мм



Измерьте микрометром диаметр поршневого пальца в трех
местах.  Если  любой  из  размеров  превышает  допустимый
предел, замените поршневой палец новым.

09900-20205: Микрометр (0 - 25 мм)
Наружный диаметр поршневого пальца
Допустимый предел: 18,980 мм








ШАТУН

ВНУТРЕННИЙ  ДИАМЕТР  ОТВЕРСТИЯ  ВЕРХНЕЙ
ГОЛОВКИ ШАТУНА
Замерьте внутренний диаметр отверстия в верхней головке
шатуна  индикаторным  нутромером.  Если  диаметр
превышает допустимый, замените шатун новым.

09900-20605: Индикатор часового типа
Внутренний  диаметр  отверстия  в  верхней
головке шатуна.
Допустимый предел: 19,040 мм


КАЧАНИЕ  ШАТУНА  И  БОКОВОЙ  ЗАЗОР  ПО
НИЖНЕЙ ГОЛОВКЕ ШАТУНА
Наличие износа по нижней головке шатуна можно оценить
по люфту его верхней головки. Эту методику можно также
использовать  и  для  оценки  величины  износа  деталей
нижней головки шатуна.

09900-20701: Магнитная стойка
09900-20607: Индикатор часового типа (1/100 мм)
09900-21304: Комплект призм (100 мм)
Качание шатуна:
Допустимый предел: 3,0 мм


Сдвиньте  нижнюю  головку  шатуна  вбок  до  упора  и
замерьте  боковой  зазор  щупом.  Если  зазор  превысит
допустимый  предел,  замените  коленчатый  вал  в  сборе
новым  или  приведите  боковой  зазор  к  допуску,  заменив
изношенные  детали  (шатун,  подшипник  нижней  головки,
палец шатуна и т.д.) новыми.



09900-20803: Щуп
Предел допуска на боковой зазор: 1,0 мм





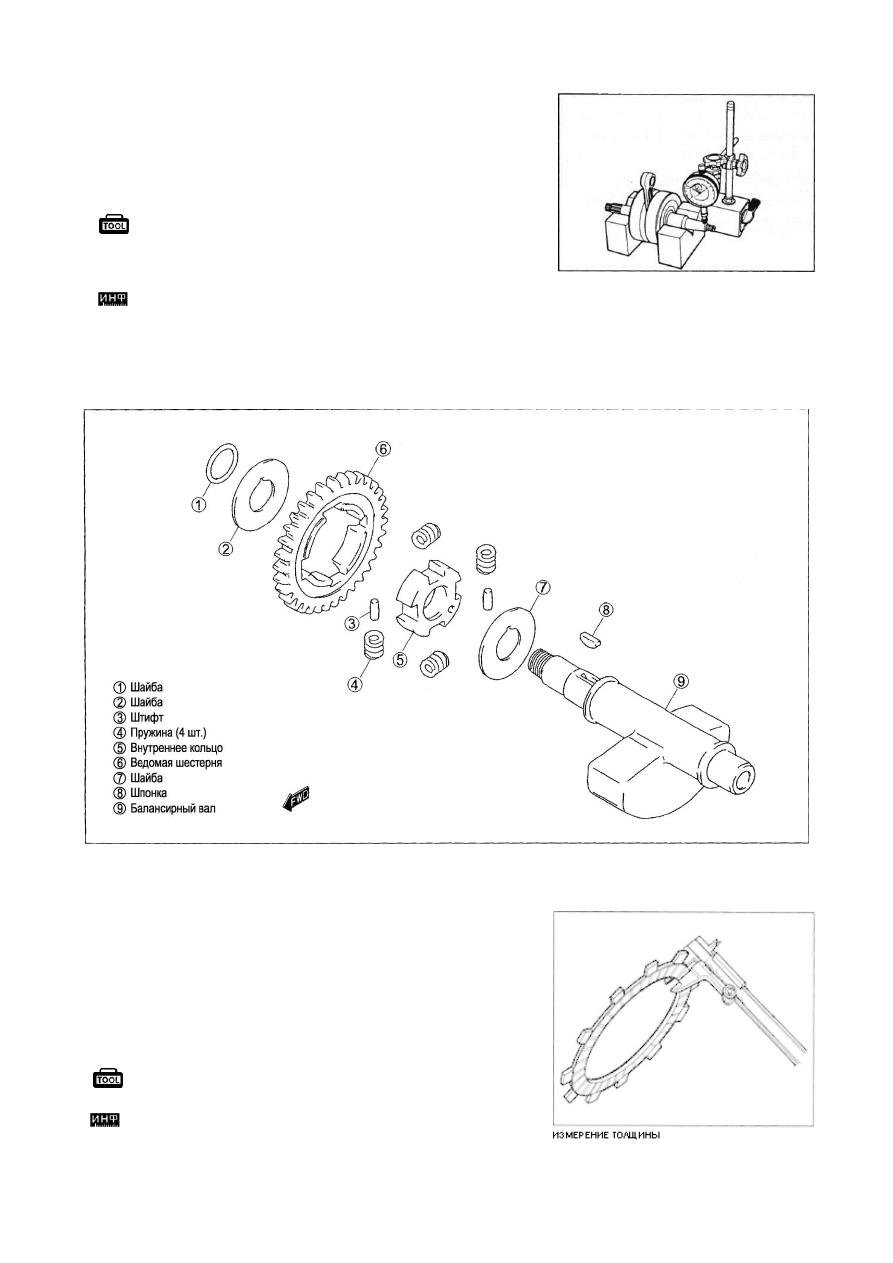

ДВИГАТЕЛЬ 3 - 33



КОЛЕНЧАТЫЙ ВАЛ

БИЕНИЕ ШЕЕК КОЛЕНЧАТОГО ВАЛА
Установите  коленвал  на  призмы  и  измерьте  биение  шеек
индикатором  часового  типа.  Если  биение  превысит
допустимое, замените коленвал новым.


09900-20607: Индикатор  (1/100 мм) 09900-20701:
Магнитная стойка
09910-21304: Призмы (100 мм)

Биение шеек:
Допустимый предел: 0,08 мм





РЕВИЗИЯ БАЛАНСИРНОГО ВАЛА






















РЕВИЗИЯ И ОБСЛУЖИВАНИЕ СЦЕПЛЕНИЯ




СЦЕПЛЕНИЕ ОСМОТР И ОБСЛУЖИВАНИЕ


ВЕДУЩИЕ И ВЕДОМЫЕ ДИСКИ СЦЕПЛЕНИЯ
ПРИМЕЧАНИЕ:
Протрите  от  масла  чистой  ветошью  ведущие  и  ведомые
диски сцепления.
Замерьте толщину всех ведущих дисков штангенциркулем.
Если  толщина  диска  выходит  за  пределы  допустимой,
замените диск новым.



Толщина  ведущих  дисков  сцепления.  Норма
(для №№ 1 и 2 дисков): 2,92 – 3,08 мм



09900-20102: Штангенциркуль





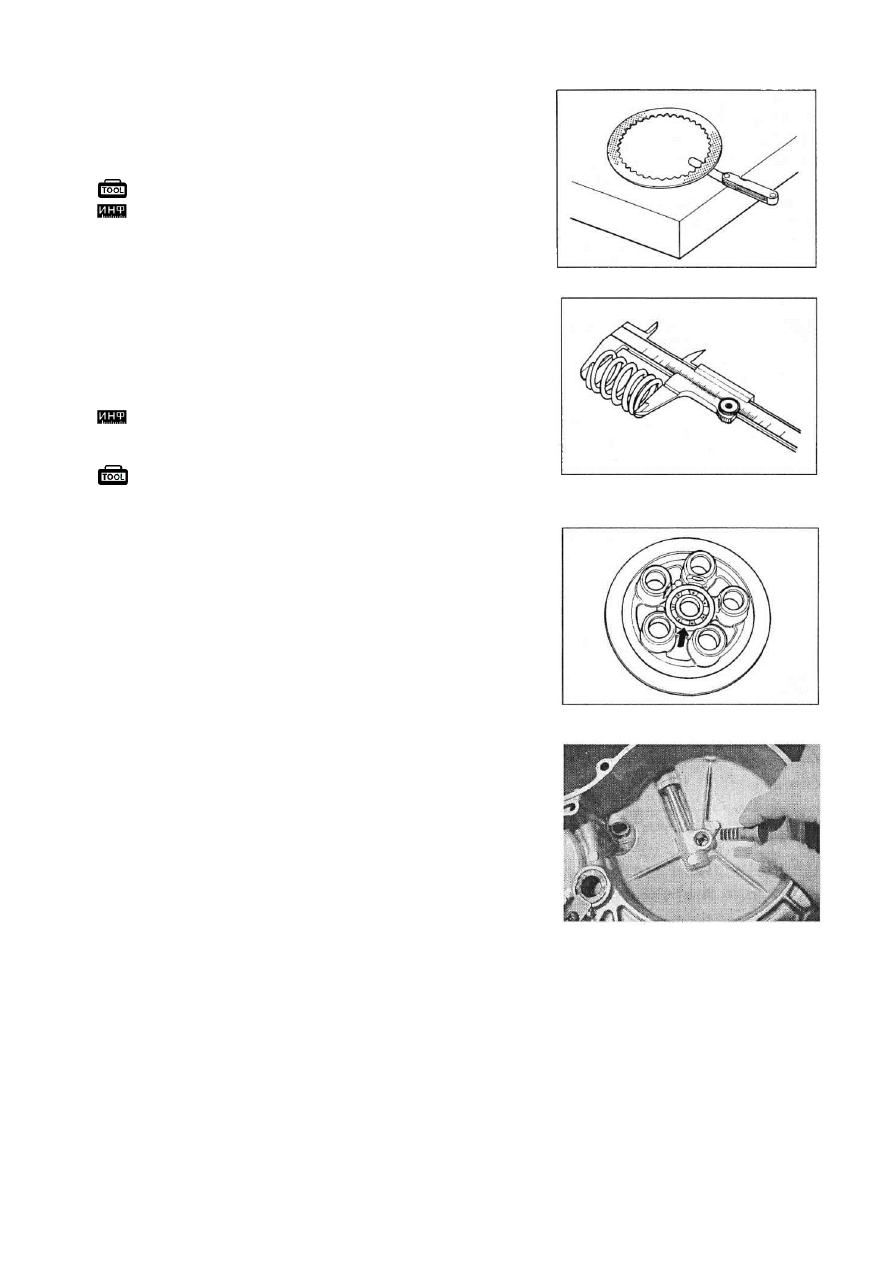

ДВИГАТЕЛЬ 3 - 34



ВЕДОМЫЕ ДИСКИ СЦЕПЛЕНИЯ
Измерьте  деформацию  каждого  диска  с  помощью  щупа  и
проверочной  плиты.  Если  неплоскостность  превышает
допустимую, замените все ведомые диски комплектом.



Неплоскостность ведомых дисков
Допуск: 0,10 мм
09900-20803: Щуп




ДЛИНА  ПРУЖИНЫ  СЦЕПЛЕНИЯ  В  СВОБОДНОМ
СОСТОЯНИИ
Измерьте  штангенциркулем  длину  каждой  пружины  в
свободном состоянии. Если длина любой пружины выходит
за  пределы  допустимой,  замените  все  пружины
комплектом.

Длина  пружины  сцепления  в  свободном
состоянии
Допуск: 39,0 мм
09900-20102: Штангенциркуль



ПОДШИПНИК ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
Проверьте  подшипник  на  наличие  дефектов,  особенно  на
наличие трещин, для принятия решения о пригодности.
Плавная работа сцепления во многом зависит от состояния
этого подшипника.







ШТОК  ВЫКЛЮЧЕНИЯ  СЦЕПЛЕНИЯ  И  ВАЛИК
ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
•  Проверьте шток и валик на износ и повреждения.
•  Проверьте подшипник выключения сцепления на наличие
дефектов.









ПРОВЕРКА

И

ОБСЛУЖИВАНИЕ

СТАРТЕРА ДВИГАТЕЛЯ

•  См. раздел 6-11




Измерение искажений (неровности диска)
